DSP - радиоприёмник на SI4735

Vlad1953 · Сообщение **Vlad1953** » 05 июл 2021, 17:18

UA3170309 писал(а): ↑
05 июл 2021, 17:06
Vlad1953, я вижу только один путь: всю поверхность плиты промазать КПТ-8 и сверху прилепить алюминиевую пластину.

Ну можно и так. Главное, поелозить подольше, что бы пузырьки воздуха стравить.

Open-minded · Сообщение **Open-minded** » 19 июл 2021, 09:30

Добрый день! LU7ADS скрестил Si4732/Si4735 и Si5351 использовав в качестве смесителя ADE-1. ПЧ -21.4мгц. Запись настроек ведёт в 24LC256. Экран OLED 1.3" SH1106. Есть входные фильтры. НО!: Плату, прошивку не обнародовал, mail автора пока найти не удалось. Можно взять за основу для вертежа и адаптировать под всевозможные экраны включая сенсорные. Оригинал статьи - https://lu7ads.blogspot.com

UA3170309 · Сообщение **UA3170309** » 19 июл 2021, 17:26

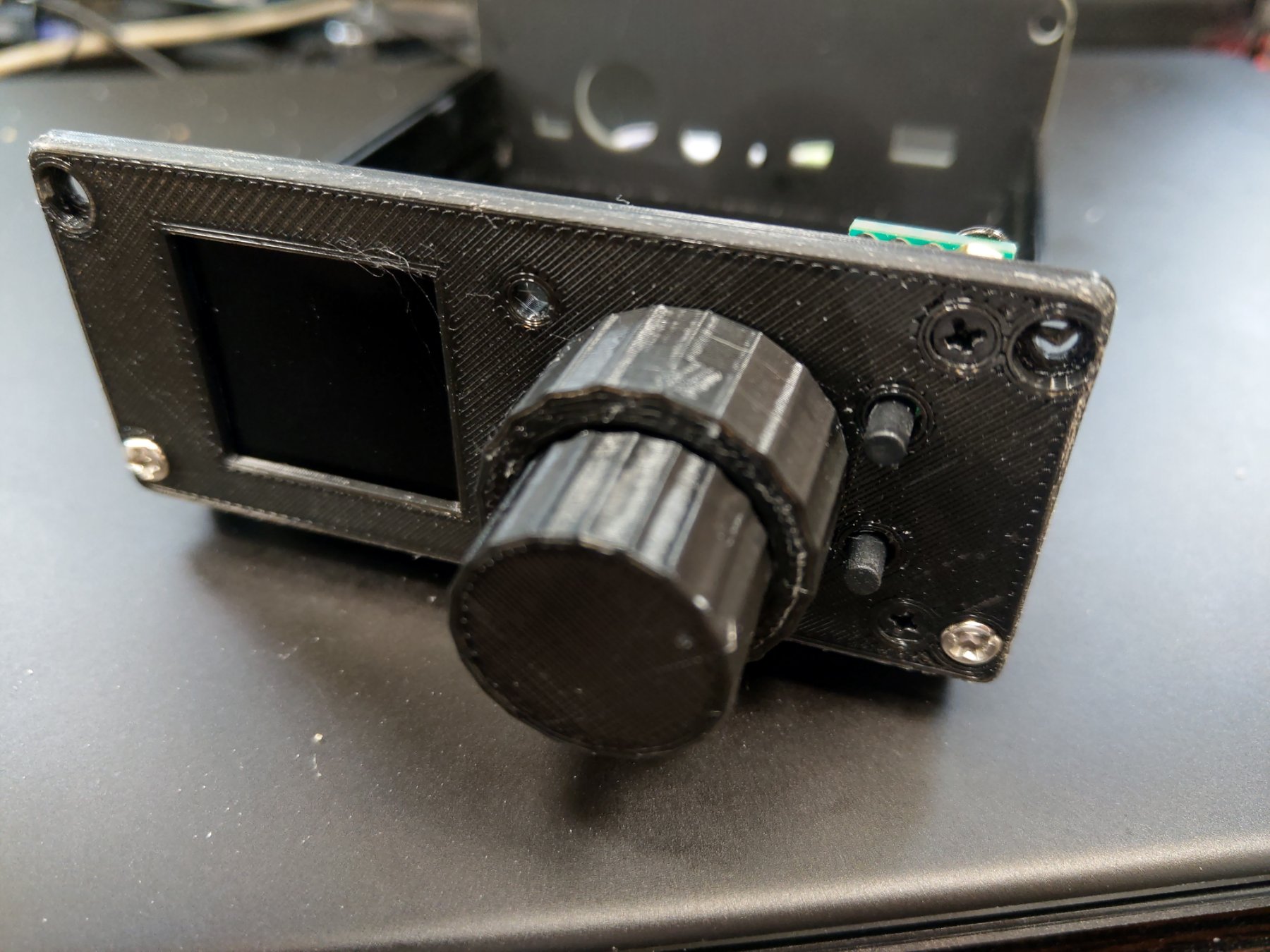

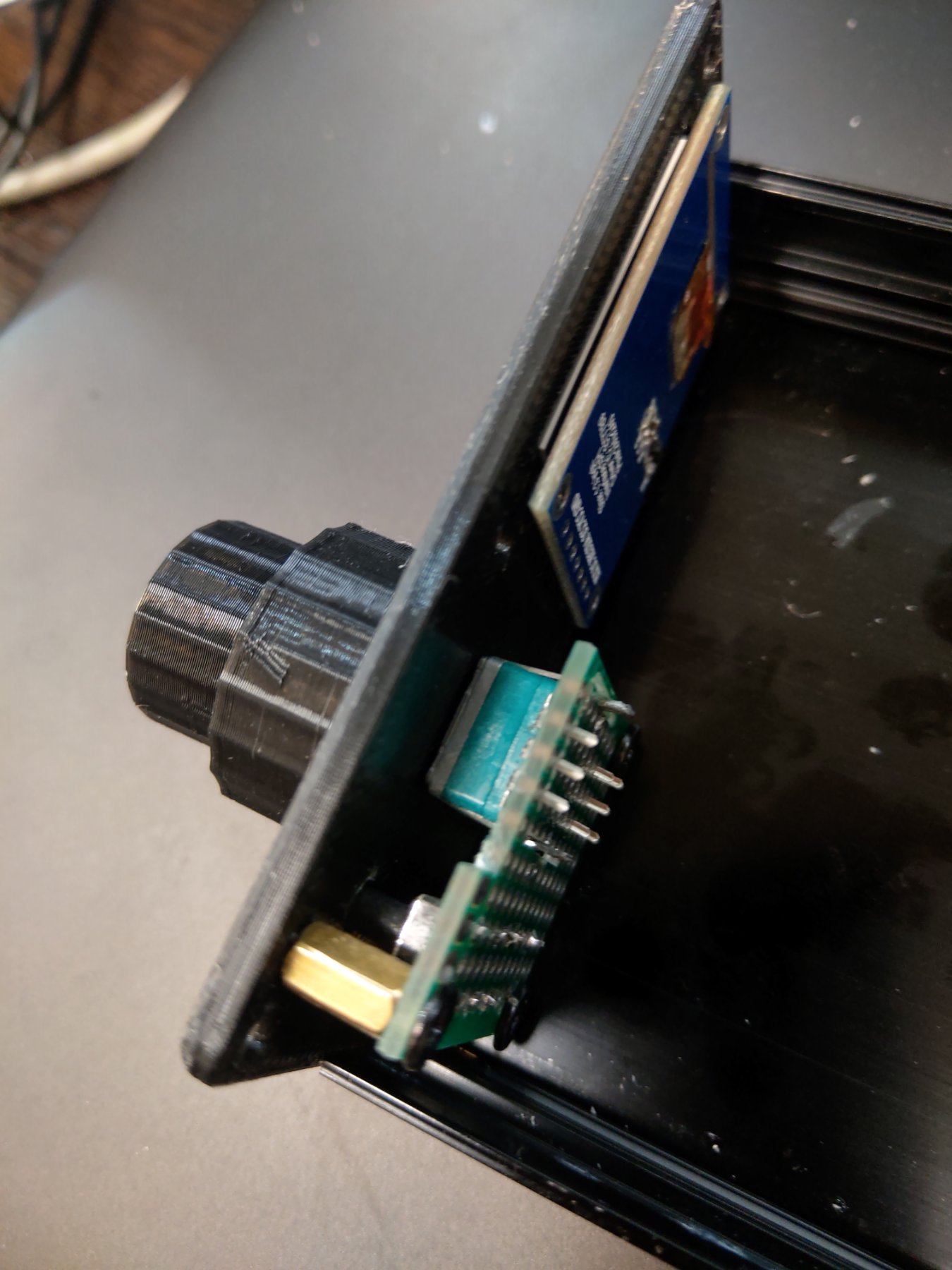

Пока едут заказанные детали, помучил 3D-принтер и собрал будущую переднюю панель.
На фотографиях выгладит очень уж грязновато и неаккуратно, но это эффект от чёрного филамента.

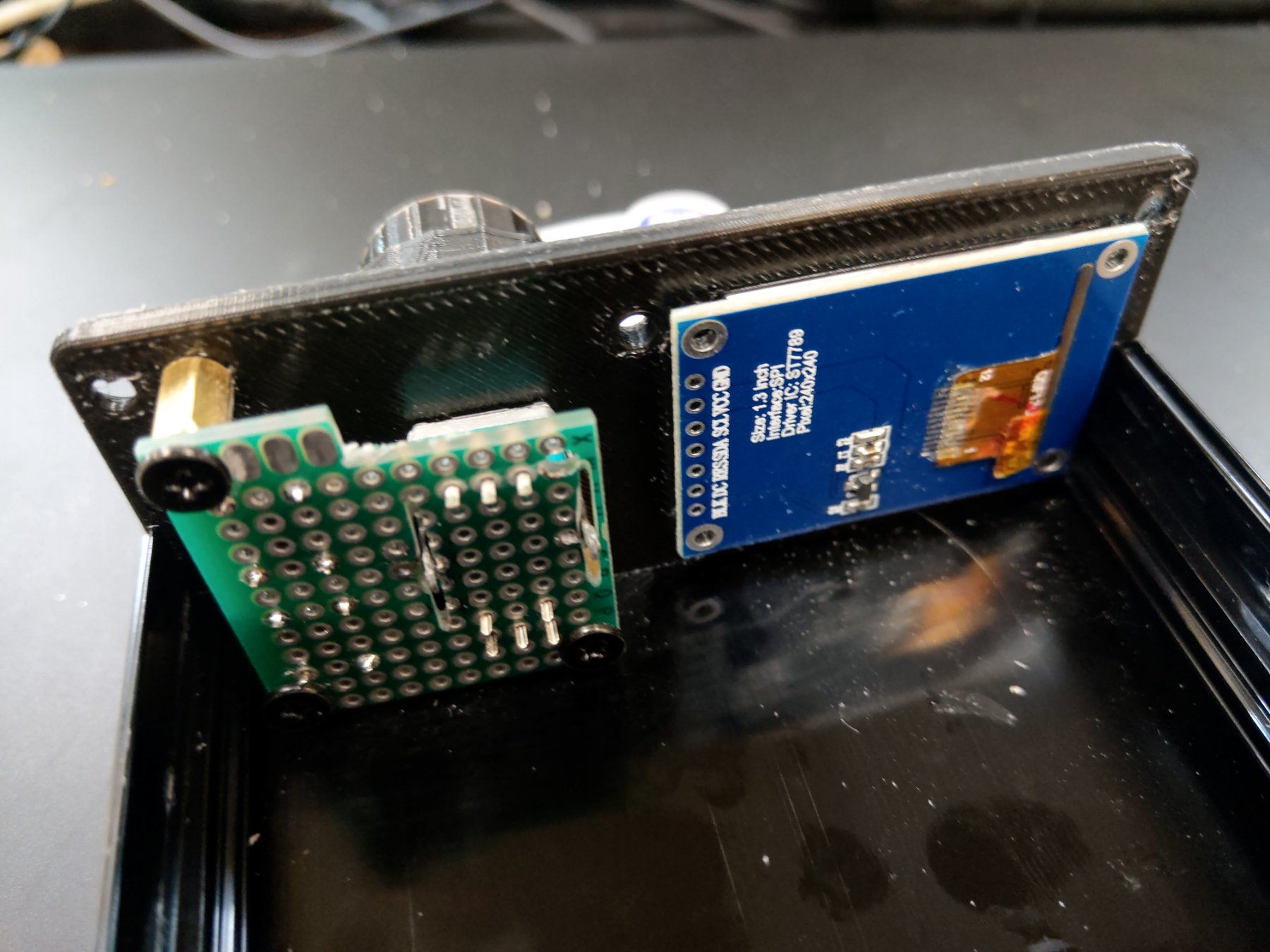

Экран 240ч240 1,3" на контроллере ST7789.
Энкодер - двойной EC11EBB24C03 с кнопкой.
Между экраном и энкодером - отверстие для светодиода зарядки.
Справа от энкодера - две кнопки управления.
Допиливаю плату... Из-за габаритов энкодера пришлось подтачивать габариты платы.

P.S. Почему-то в нормальном размере фотографии открываются вверх ногами. Извините, но это не я...

UA3170309 · Сообщение **UA3170309** » 22 июл 2021, 16:21

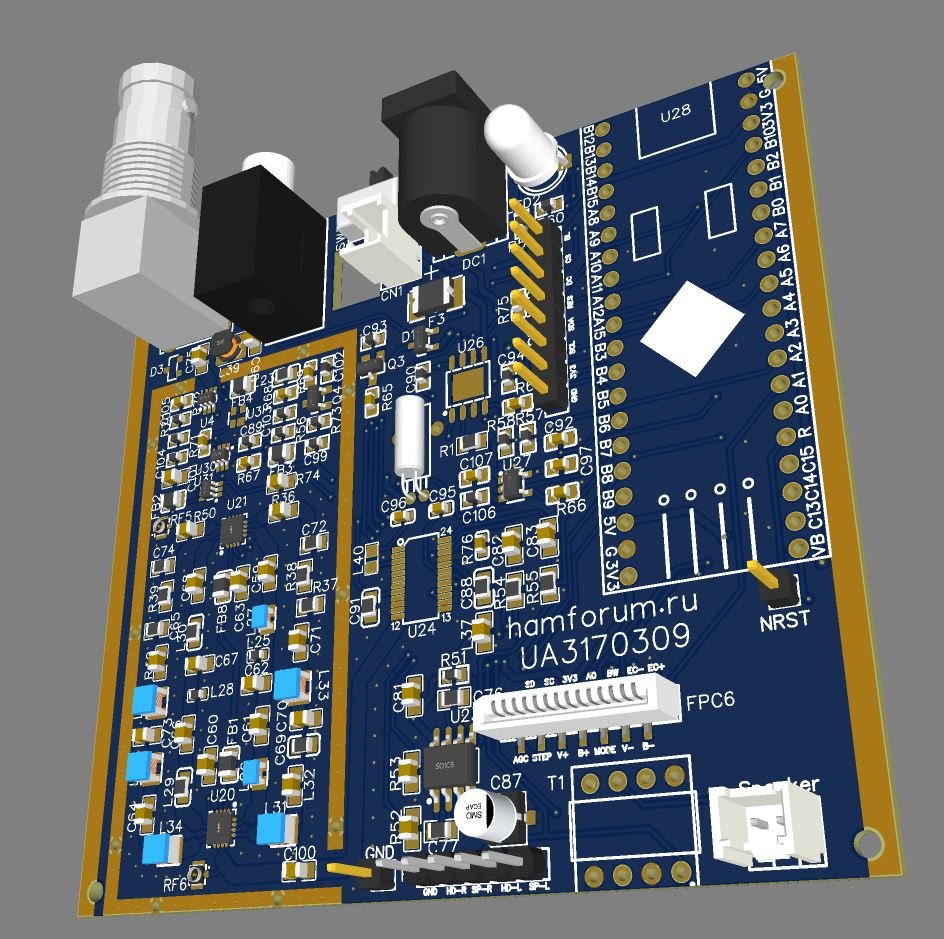

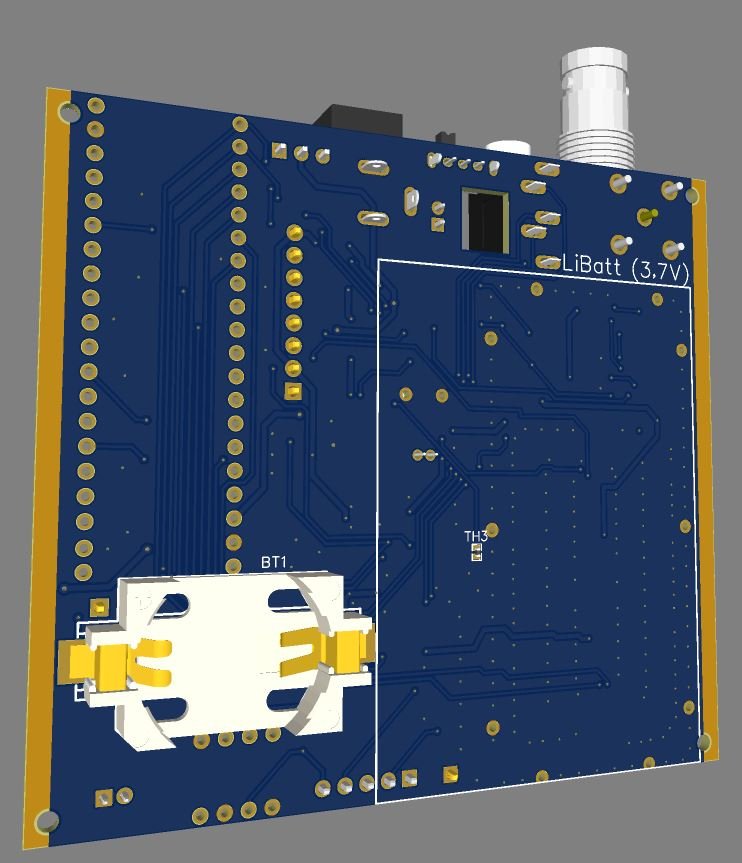

Только что разместил заказ на изготовление плат. Как говорится, молюсь, чтобы ошибки не прокрались - уж столько я её вылизывал и выверял...

P.S. Заказал только платы, без сборки. Дороговато получается и не удобно.

Voevoda · Сообщение **Voevoda** » 22 июл 2021, 19:39

Прошился.
Спасибо всем "соучастникам".
Ох, но я вам скажу, BFO это же зло.

R2AJI · Сообщение **R2AJI** » 22 июл 2021, 20:52

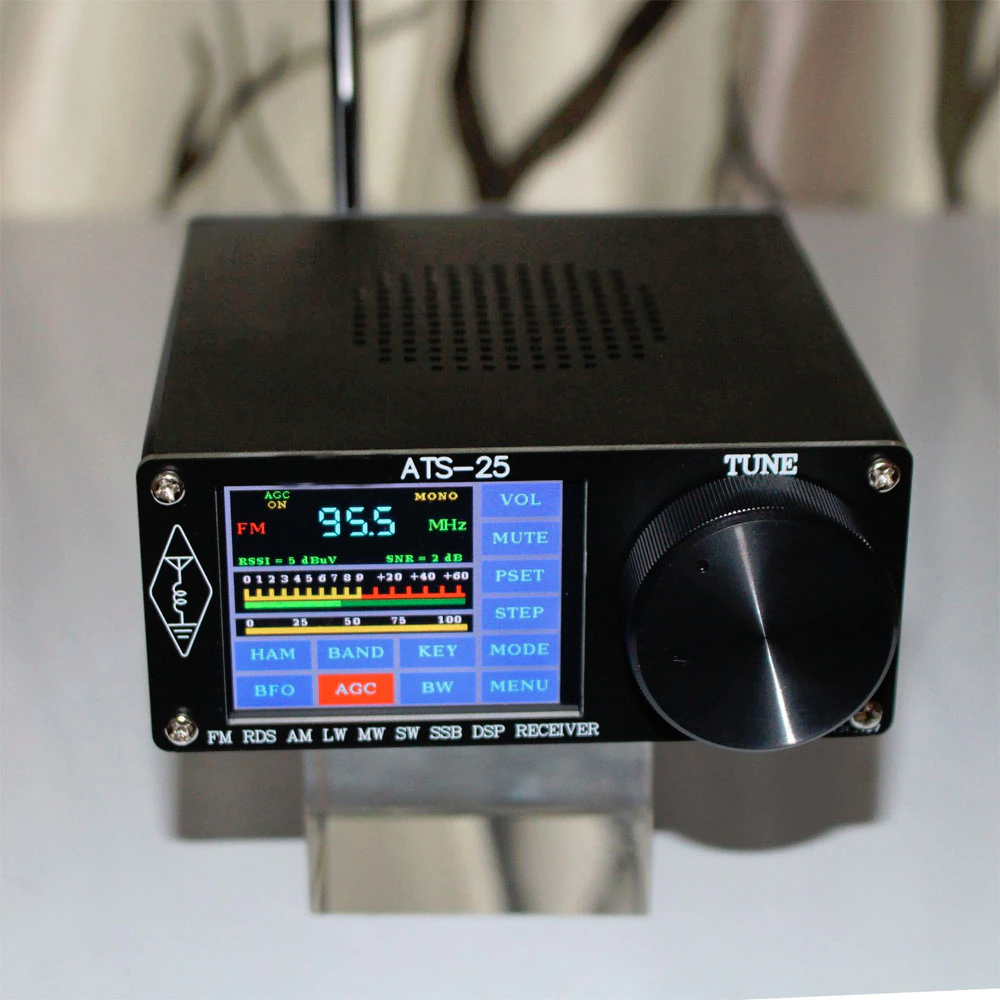

Китайцы, тем временем, выпустили новую версию приемника. ATS-25

Больший корпус, тачскрин со всеми блинами-пирогами. Вот только заглянуть бы ему в коробочку, обоснован ли больший ценник?

Даже два видео есть:

phpBB [video]

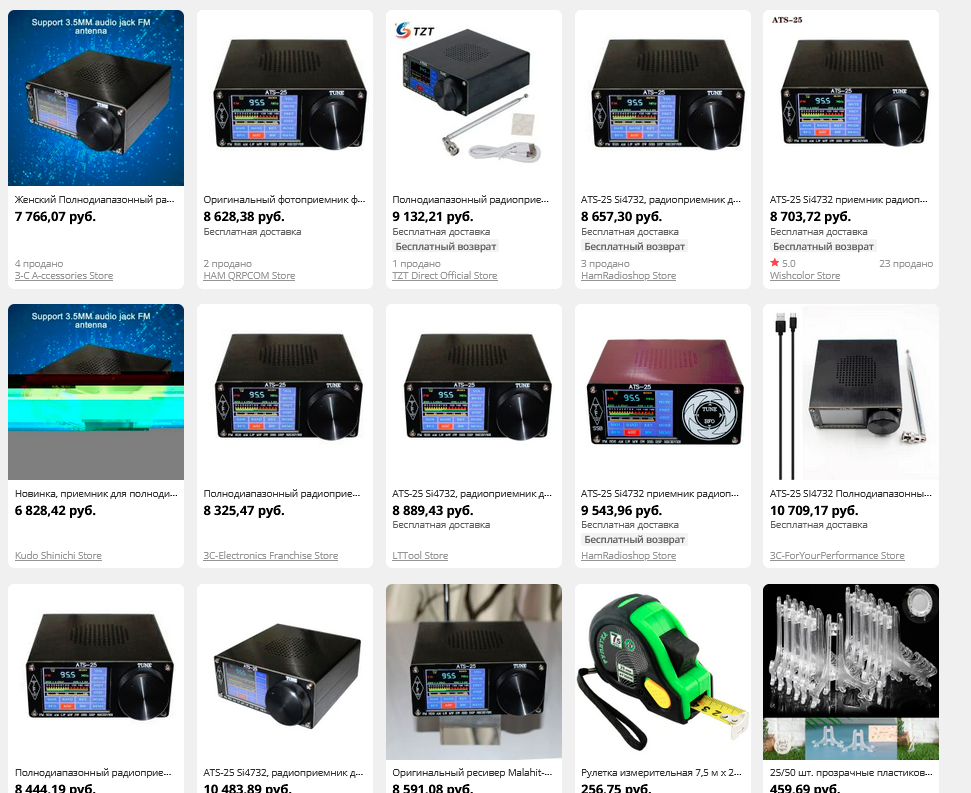

Приемник продает уже куча продавцов, а вот фотки потрошков нет ни у кого...

Voevoda · Сообщение **Voevoda** » 22 июл 2021, 23:55

Цену пусть опустят. Хоть тыщонку. И можно купить.

abar · Сообщение **abar** » 23 июл 2021, 09:36

Видимо этот вариант,только дисплей повернули.
https://github.com/pe0mgb/SI4735-Radio- ... en-Arduino

UA3170309 · Сообщение **UA3170309** » 23 июл 2021, 10:37

abar писал(а): ↑
23 июл 2021, 09:36
Видимо этот вариант,только дисплей повернули.
https://github.com/pe0mgb/SI4735-Radio- ... en-Arduino

Гм... ESP32? Ну, для самоделки оно, может, и подходит, но нормально на нём ничего не сделаешь. Двухъядерный чип, способный крутить Линукс, задействован чисто для рисования циферок и квадратиков на экране, при этом жрет, как не в себя.
Мы почти полтора года имели с этим чипом весьма интимные отношения и бросили, ибо это адский ад... BSP под Arduino там такой, что тихий ужас... У родного Atmel-а там леса дремучие наворочены, а уж у ESP32 - полный мрак. Там для работы с периферией, под поверхностью Arduino, запускается FREE-RTOS в фоне, и при попытке влезть в неё всё рушится к едреням. А если чисто на Arduino сидеть, то такой перерасход ресурсов... А, главное, что альтернативы Arduino практически и нет: либо она, либо командная строка с cmake в собственной среде ESP-IDF. Не, нафиг-нафиг...

UA3170309 · Сообщение **UA3170309** » 23 июл 2021, 10:39

R2AJI писал(а): ↑
22 июл 2021, 20:52
Китайцы, тем временем, выпустили новую версию приемника. ATS-25

Ценник - адский. В такую цену можно найти клоны Малахита.
