WSPR
Сообщение R9OFG » 18 дек 2021, 18:52
Решил отдохнуть от кода, собрал макетку для усилителя от UR5FFR, про который MiB упоминал выше

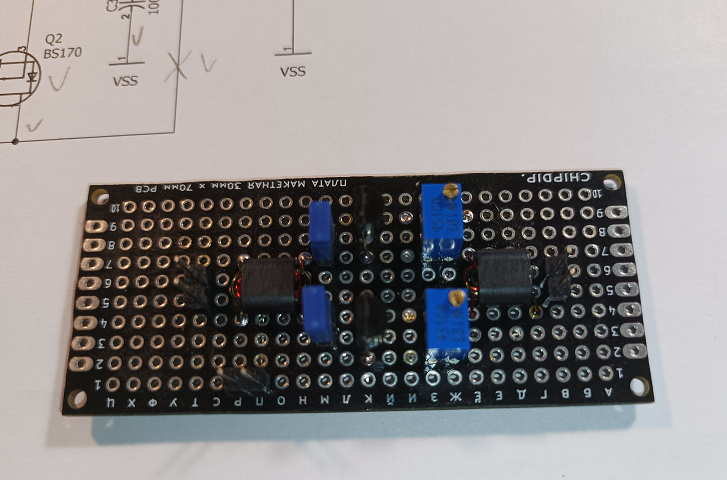

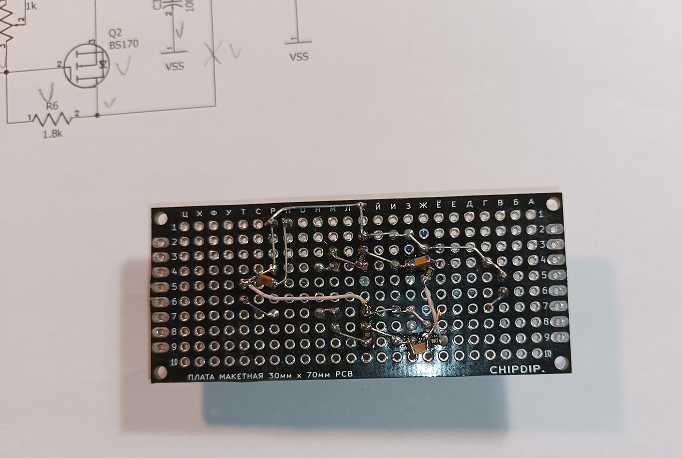

на макетке перемычки поставил, чтобы удобнее было токи замерять при настройке, трансформаторы выполнил на биноклях BN-43-2402

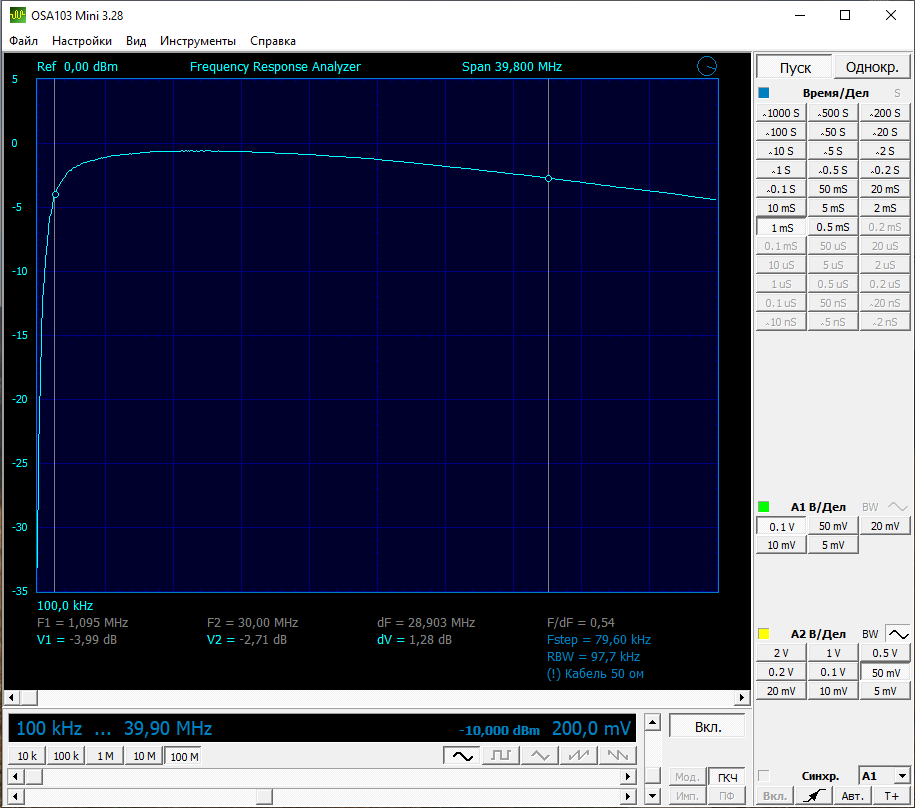

полоса усилителя

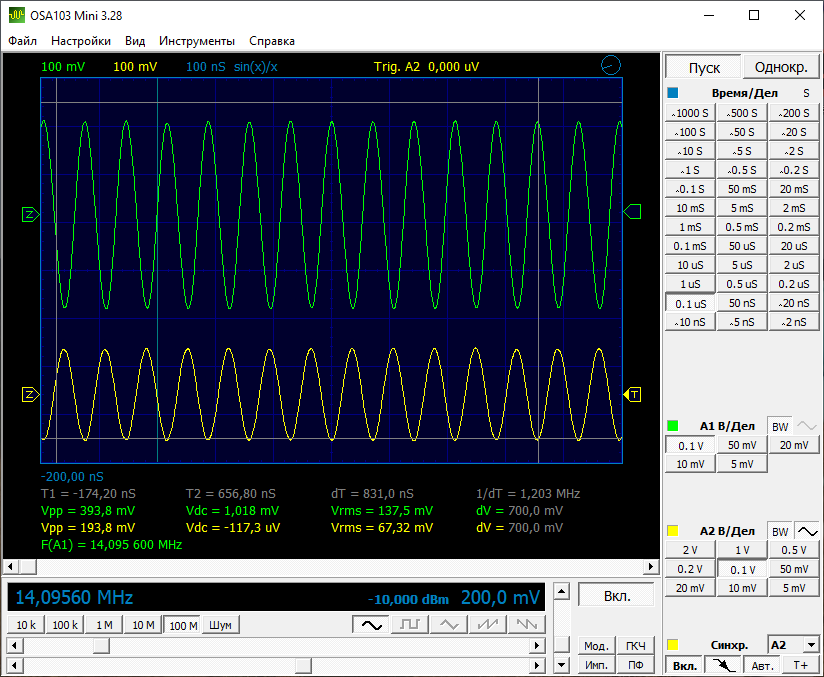

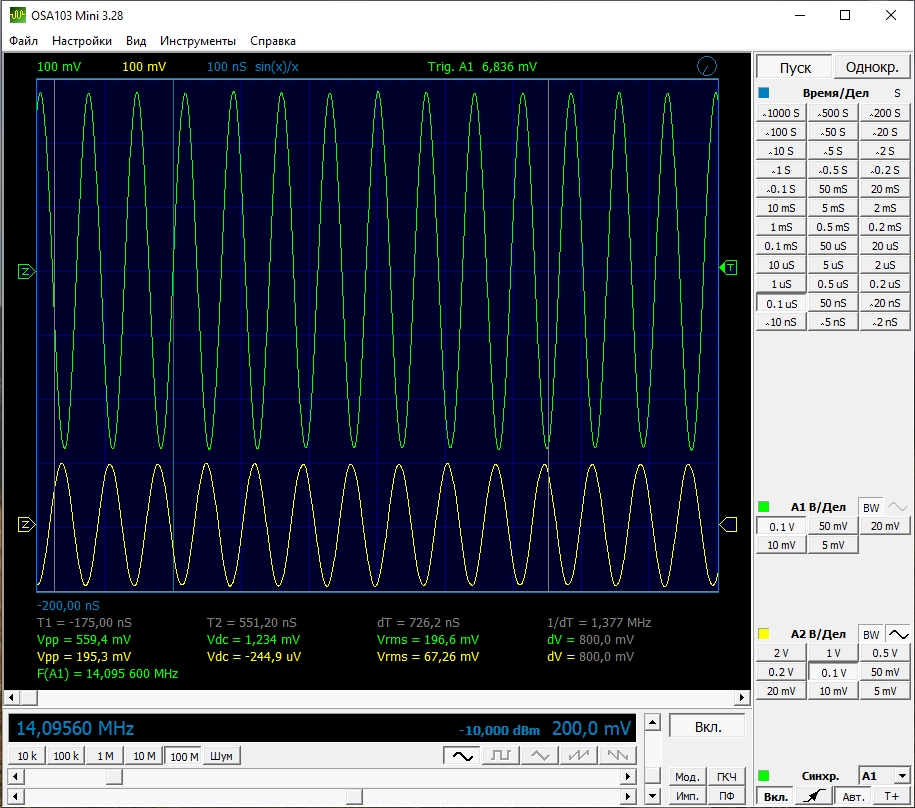

ниже видно что подавалось и результат
Но не хватает ему выхода с голой сишки, выше на картинках в качестве источника сигнала ОСА, походу что то не так сделал... трансформаторы????
Пошел вникать в расчеты автора...
на макетке перемычки поставил, чтобы удобнее было токи замерять при настройке, трансформаторы выполнил на биноклях BN-43-2402
полоса усилителя
ниже видно что подавалось и результат
Но не хватает ему выхода с голой сишки, выше на картинках в качестве источника сигнала ОСА, походу что то не так сделал... трансформаторы????
Пошел вникать в расчеты автора...
R9OFG
MiB
MiB
- R9OFG
- Сообщения: 1182
- Зарегистрирован: 03 ноя 2019, 22:30
- Позывной: R9OFG, ex R0AEK
- Город: Новосибирск
- Имя: Саша
- Благодарил (а): 181 раз
- Поблагодарили: 276 раз
- Контактная информация:
WSPR
Сообщение R9OFG » 19 дек 2021, 21:46
можно, но не нравится нелинейность BS170, провалы на 30/20 метрах

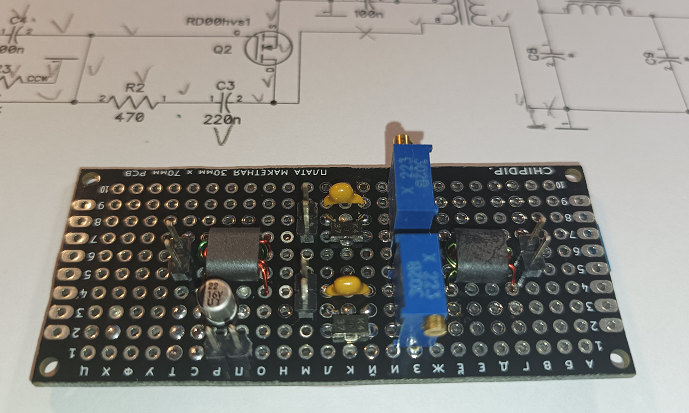

Попробовал на RD00hvs1, были 4 шт., два спалил благополучно!

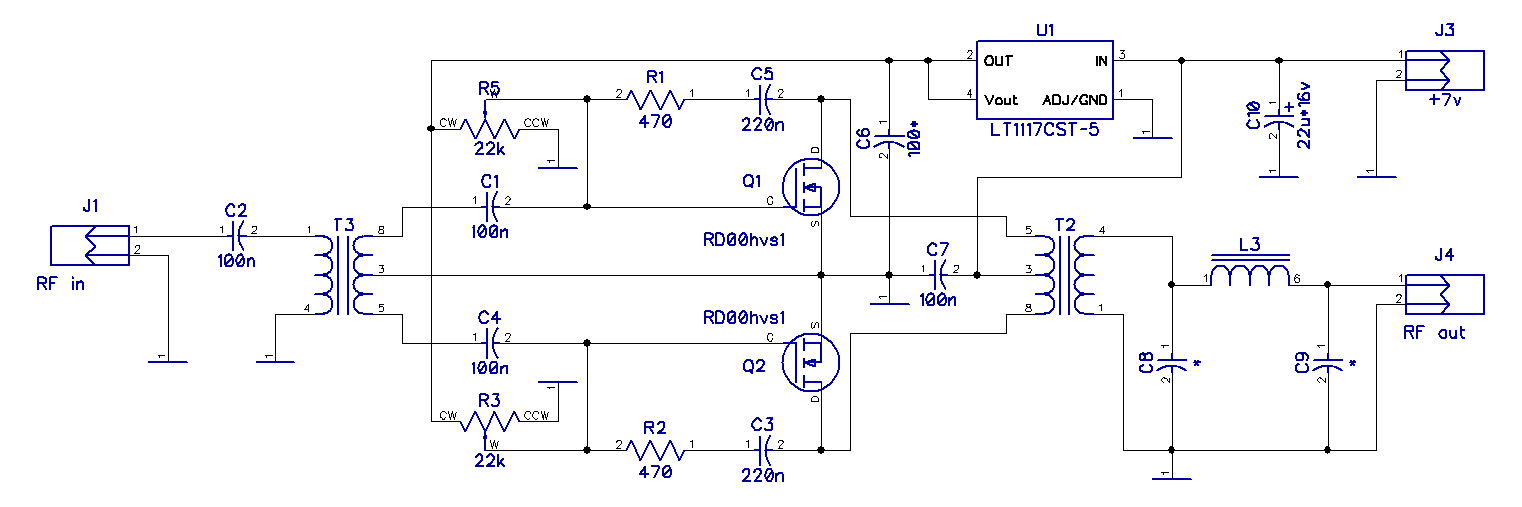

схемное решение подсмотрел тут и тут
Линейность в разы лучше чем на BS170, по выходу обе схемы дают ~100mW с голой сишки, на RD питание +7v, добавляю до +12v усиление не растет, зато транзюки в печку превращаются, при +7v терпимо горячие, можно без радиатора использовать, хотя как его на эту мелочь прицепить???!!!

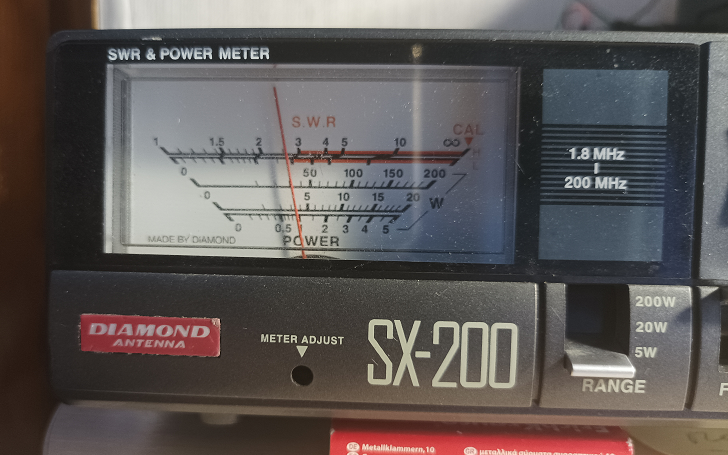

На BS170 выше 10m завал, 6m даже ни чего не показывает, а вот на RD 6m - ~50mW, 2m - ~20-30mW (если верить показометру SX-200), искажений нет, хоть и без ДПФ пробовал.
Замеченный минус на RD - ВЧ пролазит по питанию, индикатор китайского БП с +7v до +11v сразу прыгает, пробовал на колечке RFC в цепь питания от TR2 ставить, не помогает....
R9OFG
- R2AJI
- Сообщения: 748
- Зарегистрирован: 12 окт 2019, 22:48
- Город: Россошь
- Благодарил (а): 183 раза
- Поблагодарили: 240 раз
WSPR
Сообщение R2AJI » 19 дек 2021, 22:25

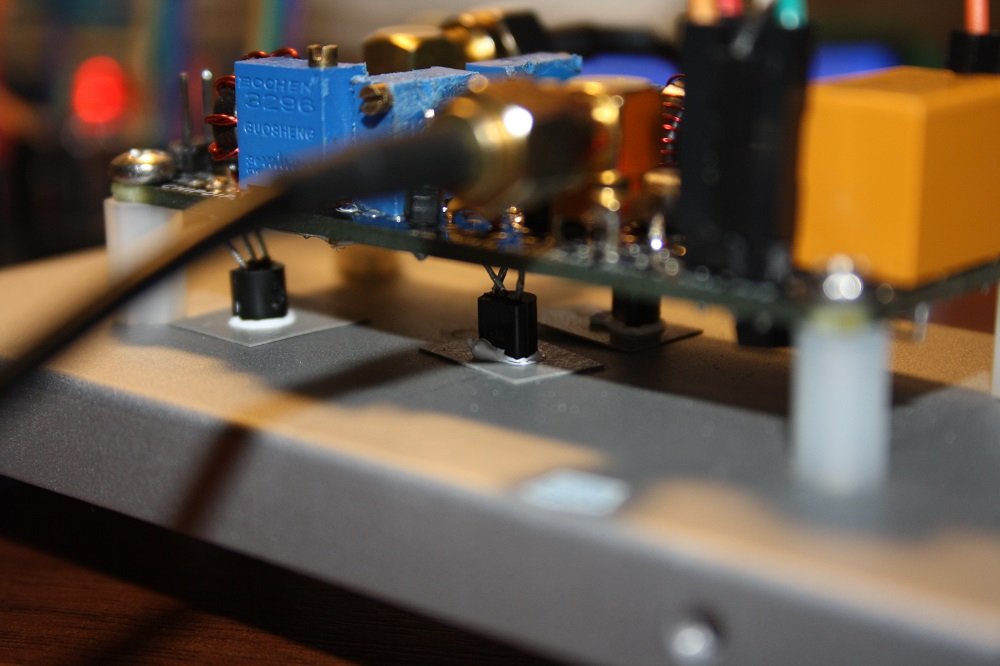

R0AEK, RD00 это VHF/UHF транзисторы. Обычно их ставят в драйвере УМ портативок. Или преддрайвер в автомобильные станции укв. Охлаждение через полигоны печатных плат. Требовательны к разводке, тоже пробовал на КВ, на макетке, начинали блудить на УКВ. Но я пробовал однотакт, двухтактный, наверное, более чувствителен к наводкам.
7 вольт нормальный для них режим, в портативках как раз два элемента лития, что как бы намекает
7 вольт нормальный для них режим, в портативках как раз два элемента лития, что как бы намекает
Все вопросы про радио, на форум пожалуйста, в личные сообщения, только личные вопросы.
В противном случае, все равно отправлю на форум.
YouTube канал HAM Radio Channel
В противном случае, все равно отправлю на форум.
YouTube канал HAM Radio Channel
R2AJI
R9OFG
- R9OFG
- Сообщения: 1182
- Зарегистрирован: 03 ноя 2019, 22:30
- Позывной: R9OFG, ex R0AEK
- Город: Новосибирск
- Имя: Саша
- Благодарил (а): 181 раз
- Поблагодарили: 276 раз
- Контактная информация:
WSPR
Сообщение R9OFG » 20 дек 2021, 11:44

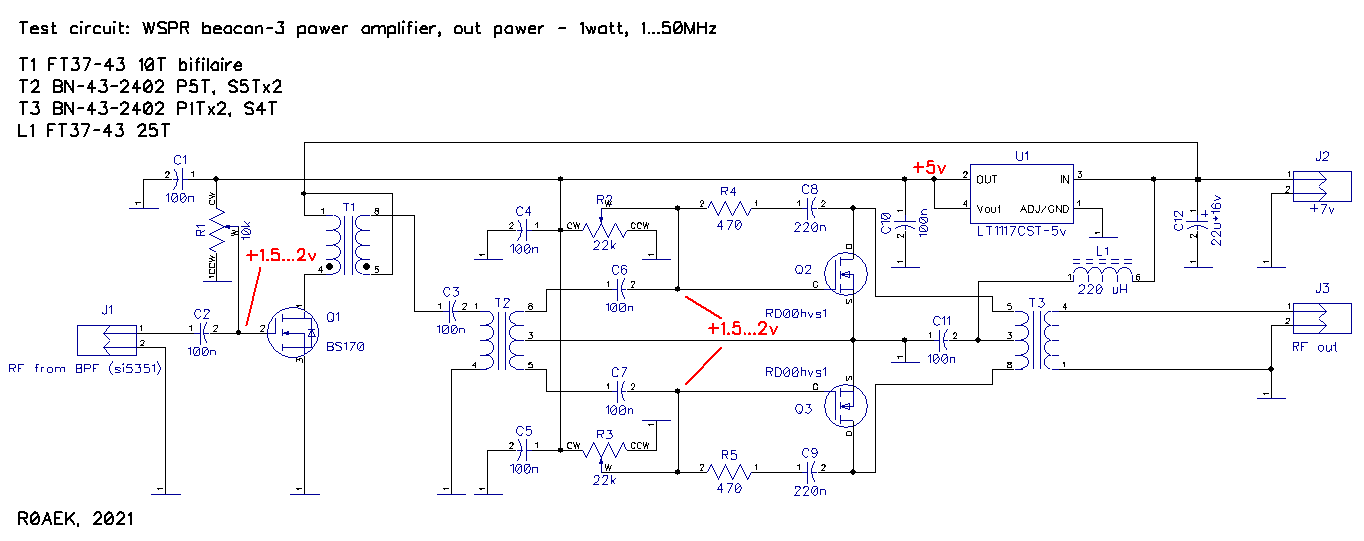

так не завелось, а вот так уже кое что начало получаться
Выходная от 1MHz до 30MHz: от 1,2 до 1w, провальчик до 0,7w на 15m, замерял без ДПФ. На 6m чуть больше 100mW, жаль еще одного RD нет вместо BS170, думаю получше было бы с полосой.
Питание +7v, потребление 0,9...0,97А, RD греются так прилично, но и держат хорошо, возбуда нет. Попробую подобрать смещение так, чтобы ~500mW получить и не греть окружающий воздух
Надо печатку делать с полигонами для теплоотвода как R2AIJ выше говорит, либо брать RD06 и на обычный радиатор ставить, там думаю и поболее будет на выходе...
ИМХО для WSPR более 1w не интересно!
R9OFG
R9OFG
R9OFG
- R2AJI
- Сообщения: 748
- Зарегистрирован: 12 окт 2019, 22:48
- Город: Россошь
- Благодарил (а): 183 раза
- Поблагодарили: 240 раз
WSPR
Сообщение R2AJI » 24 дек 2021, 20:00

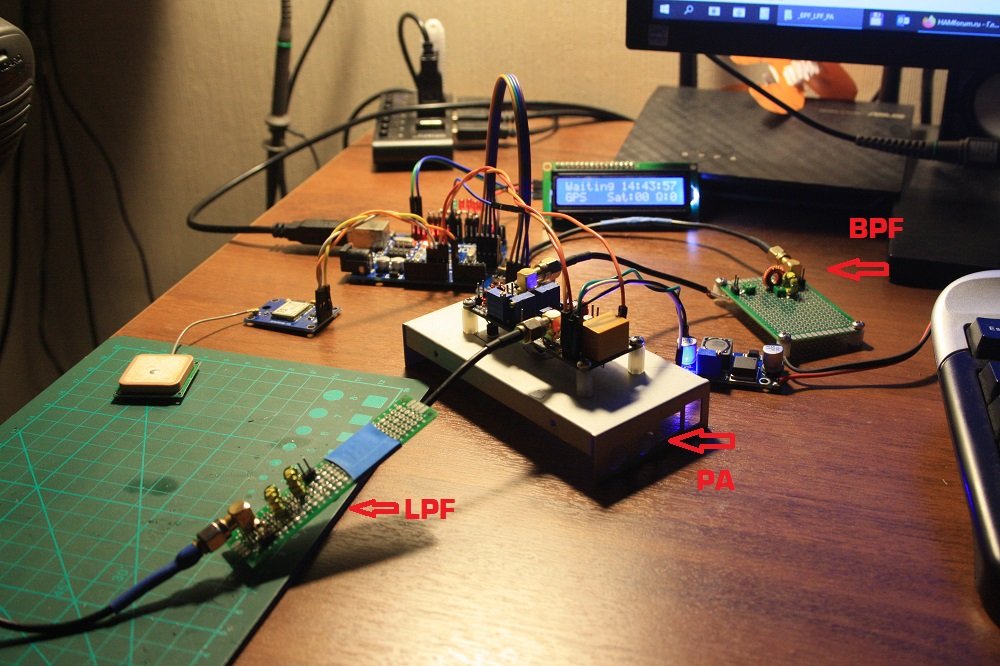

Онигинально, такого я еще не встречал.
Смекалочка
