R9OFG, если будет возможность, покажите как работает этот фильтр в трансивере.

R9OFG · Сообщение **R9OFG** » 28 авг 2025, 21:44

Криворукий писал(а): ↑
28 авг 2025, 21:20
если будет возможность, покажите как работает этот фильтр в трансивере

Да, обязательно, заканчиваю собирать плату, как доберусь до согласования фильтра в схеме, все покажу

RU3UM · Сообщение **RU3UM** » 30 авг 2025, 13:36

Несколько раз просмотрел фото, чтобы догадаться, что кварцы в корпусах HC-49S.

R9OFG · Сообщение **R9OFG** » 31 авг 2025, 09:07

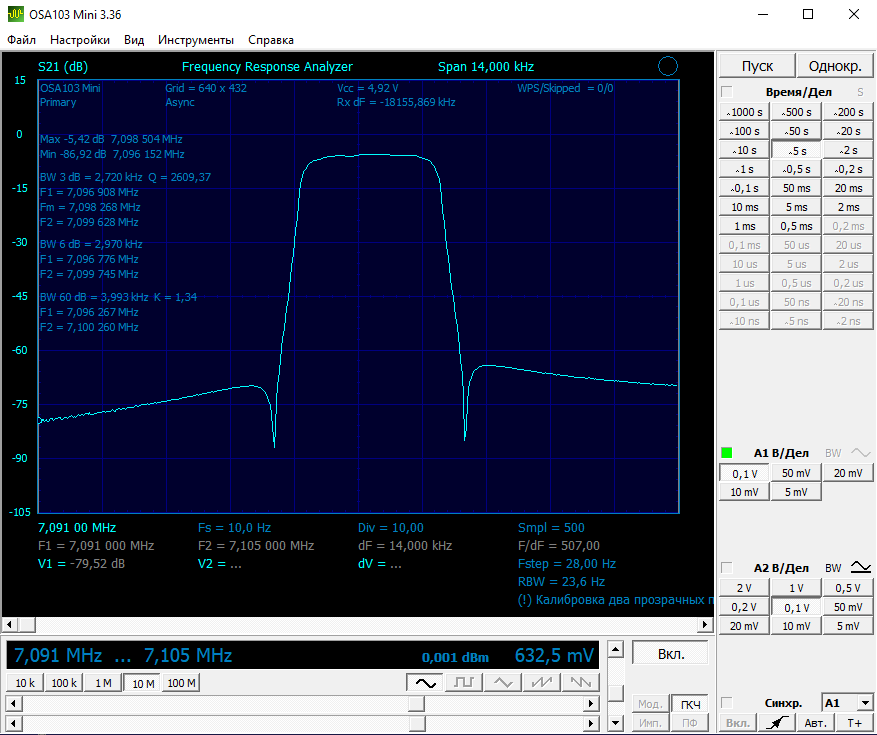

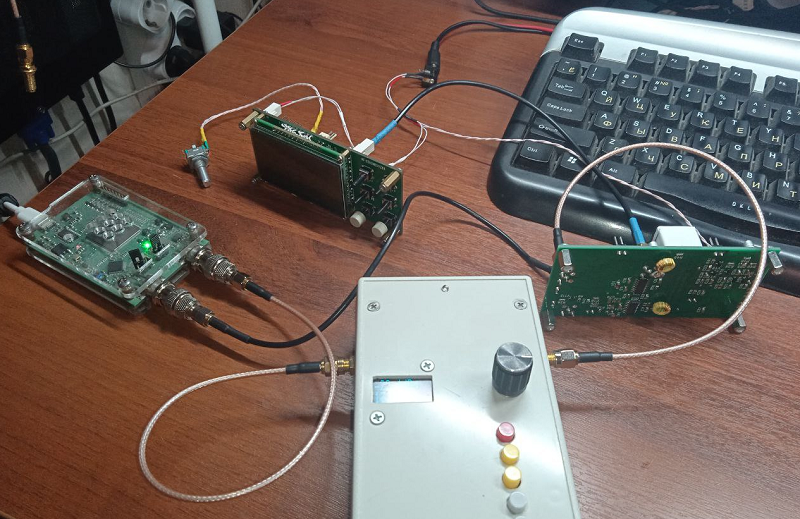

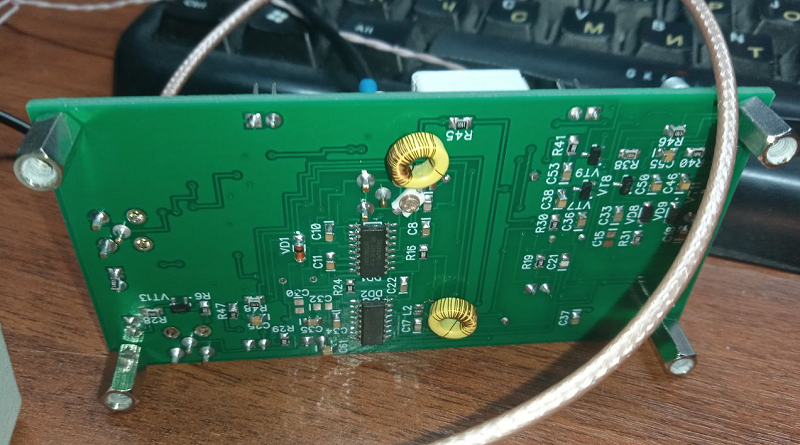

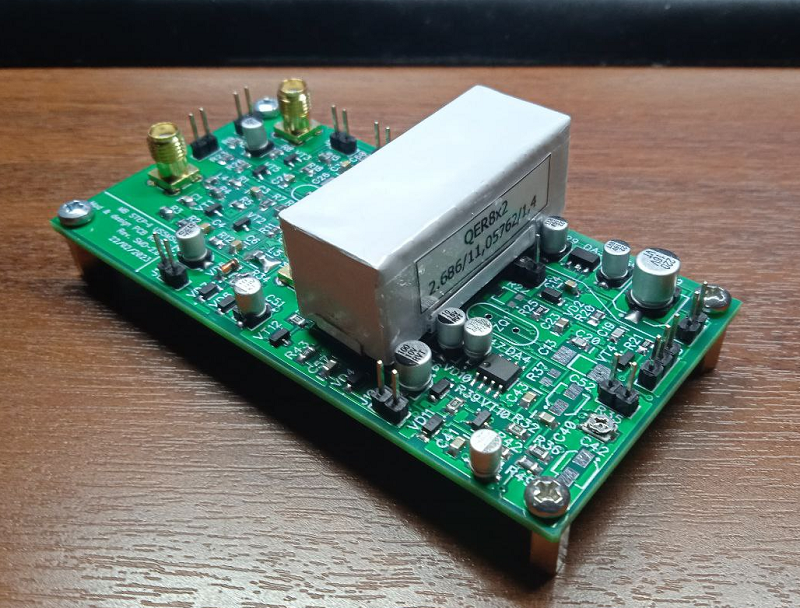

Вот согласованный фильтр в схеме, измерения на выходе УПЧ

R9OFG · Сообщение **R9OFG** » 31 авг 2025, 15:33

Запись эфира в городе, антенна CW40100, без ДПФ

40m_31-08-2025_19-05.zip: (1.22 МБ) 10 скачиваний

Криворукий

В звуке есть какой-то металлический призвук. Слышно его у обоих корреспондентов.

R9OFG · Сообщение **R9OFG** » 01 сен 2025, 05:18

Криворукий писал(а): ↑
31 авг 2025, 22:56
В звуке есть какой-то металлический призвук. Слышно его у обоих корреспондентов.

Я на слух, который у меня далеко не музыкальный, сравнивал с websdr, такого эффекта не услышал. И по поводу вещалок с такой частотой КФ, даже без дпф присутствия не заметил.

Криворукий

R9OFG, я со своим медвежьим слухом это слышу.
Более подробно по этому призвуку - это как иногда бывает, у динамика провод трётся об диффузор или как в наушниках мембрана разрушена, такой слышу эффект.
Но тут может быть дело не фильтре, возможно унч так работает.

R9OFG · Сообщение **R9OFG** » 01 сен 2025, 10:30

Криворукий, возможно

R2AJI · Сообщение **R2AJI** » 01 сен 2025, 19:10

R9OFG писал(а): ↑
31 авг 2025, 15:33
Запись эфира в городе

Послушал запись, услышал сразу две проблемы.
1. Похоже на высокий КНИ
2. Отчетливо слышно перегрузку от медленного АРУ
