DipTrace

Сообщение R9OFG » 04 фев 2020, 21:03

Каждый сам для себя определяет, каким программным обеспечением пользоваться, для рисования схем, моделирования, проектирования и пр.

Обратил внимание на то, что Владимир, R2AJI, использует DipTrace. Посмотрел, почитал, попробовал, что понравилось:

1. От схемы до платы.
2. Можно русифицировать непосредственно от разработчика, скачав соответствующее обновление с сайта программы.
3. Русскоязычный самоучитель, так же от разработчика.
4. Богатая 3D библиотека компонентов от разработчика, для любителей посмотреть результат проектируемой платки в 3D.
5. На мой взгляд интуитивно и легко осваиваемая.
6. Адекватная цена, тем более с вариантами, зависит от количества выводов в проекте.
7. Есть пробный, 30-ти дневный период.

Но это первые впечатления, если у кого есть желание и время, поделитесь опытом использования.

Аватара пользователя
2Qay
Сообщения: 59
Зарегистрирован: 14 окт 2019, 12:58
Откуда: Татарстан
Позывной: ----
Город: Казань
Благодарил (а): 19 раз
Поблагодарили: 11 раз

DipTrace

Сообщение 2Qay » 04 фев 2020, 22:51

Тоже что-ли диптрейс скачать, а то всё в спринте да в спринте


Аватара пользователя
R2AJI
Сообщения: 745
Зарегистрирован: 12 окт 2019, 22:48
Город: Россошь
Благодарил (а): 183 раза
Поблагодарили: 240 раз

DipTrace

Сообщение R2AJI » 04 фев 2020, 23:19

В дополнение, все же отечественный разработчик, стараюсь поддерживать отечественного производителя. Хоть на прямую я денег разработчику не принес, но популяризирую.
Дополнительно, для радиолюбителей есть бесплатный ключ. Полный функционал, урезано лишь 1000 выводов и, если не ошибаюсь, четыре слоя меди.
ключ
User name: Для некоммерческого использования
Reg. key: HW9S-PDTN-T5MA-HPXE
Все вопросы про радио, на форум пожалуйста, в личные сообщения, только личные вопросы.
В противном случае, все равно отправлю на форум.

YouTube канал HAM Radio Channel

Аватара пользователя
R9OFG
Сообщения: 1170
Зарегистрирован: 03 ноя 2019, 22:30
Позывной: R9OFG, ex R0AEK
Город: Новосибирск
Имя: Саша
Благодарил (а): 179 раз
Поблагодарили: 273 раза
Контактная информация:

DipTrace

Сообщение R9OFG » 05 фев 2020, 15:47

Спасибо Владимир за ключик!

Покрутил, DipTrace, прошелся по самоучителю, отличный софт, осваивается за вечер.

Аватара пользователя
2Qay
Сообщения: 59
Зарегистрирован: 14 окт 2019, 12:58
Откуда: Татарстан
Позывной: ----
Город: Казань
Благодарил (а): 19 раз
Поблагодарили: 11 раз

DipTrace

Сообщение 2Qay » 06 фев 2020, 22:11

R2AJI, Спасибо за ключ!

Похоже придется скачивать все 3Д модели, слишком залипательно

Аватара пользователя
R9OFG
Сообщения: 1170
Зарегистрирован: 03 ноя 2019, 22:30
Позывной: R9OFG, ex R0AEK
Город: Новосибирск
Имя: Саша
Благодарил (а): 179 раз
Поблагодарили: 273 раза
Контактная информация:

DipTrace

Сообщение R9OFG » 10 фев 2020, 06:52

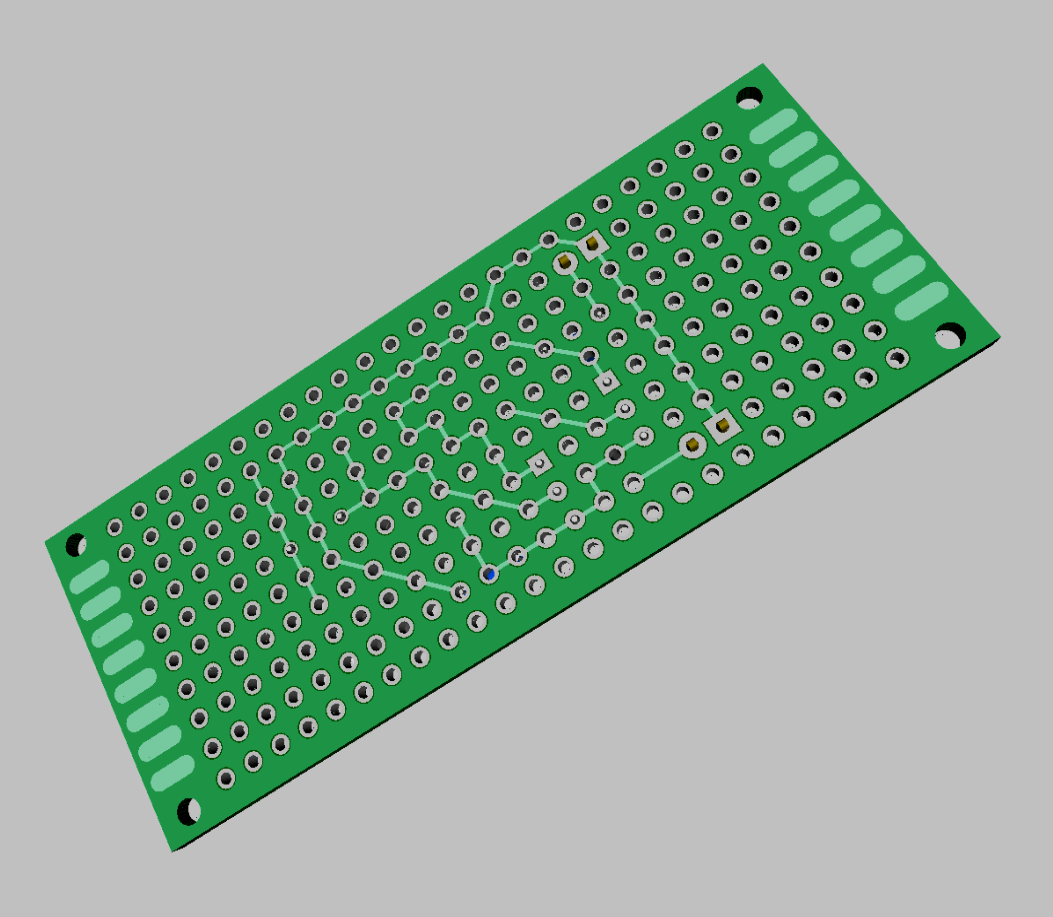

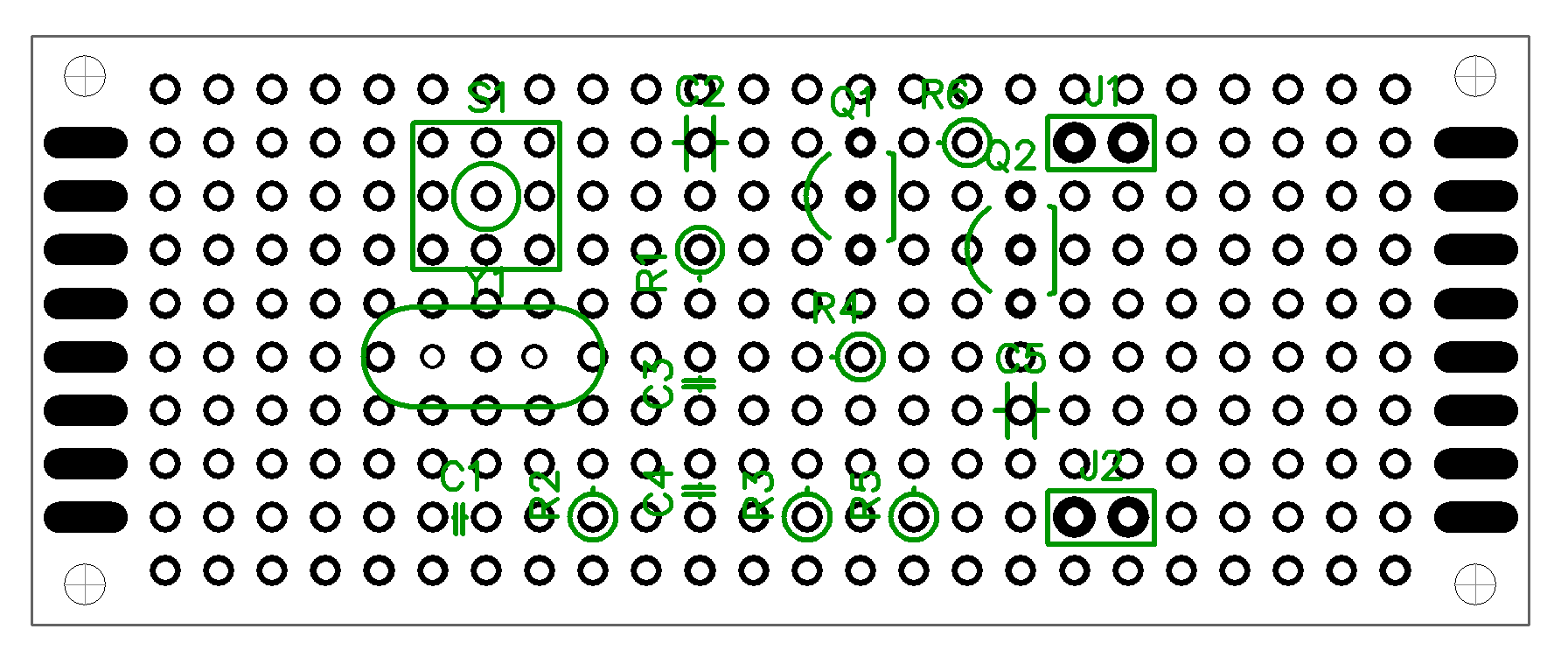

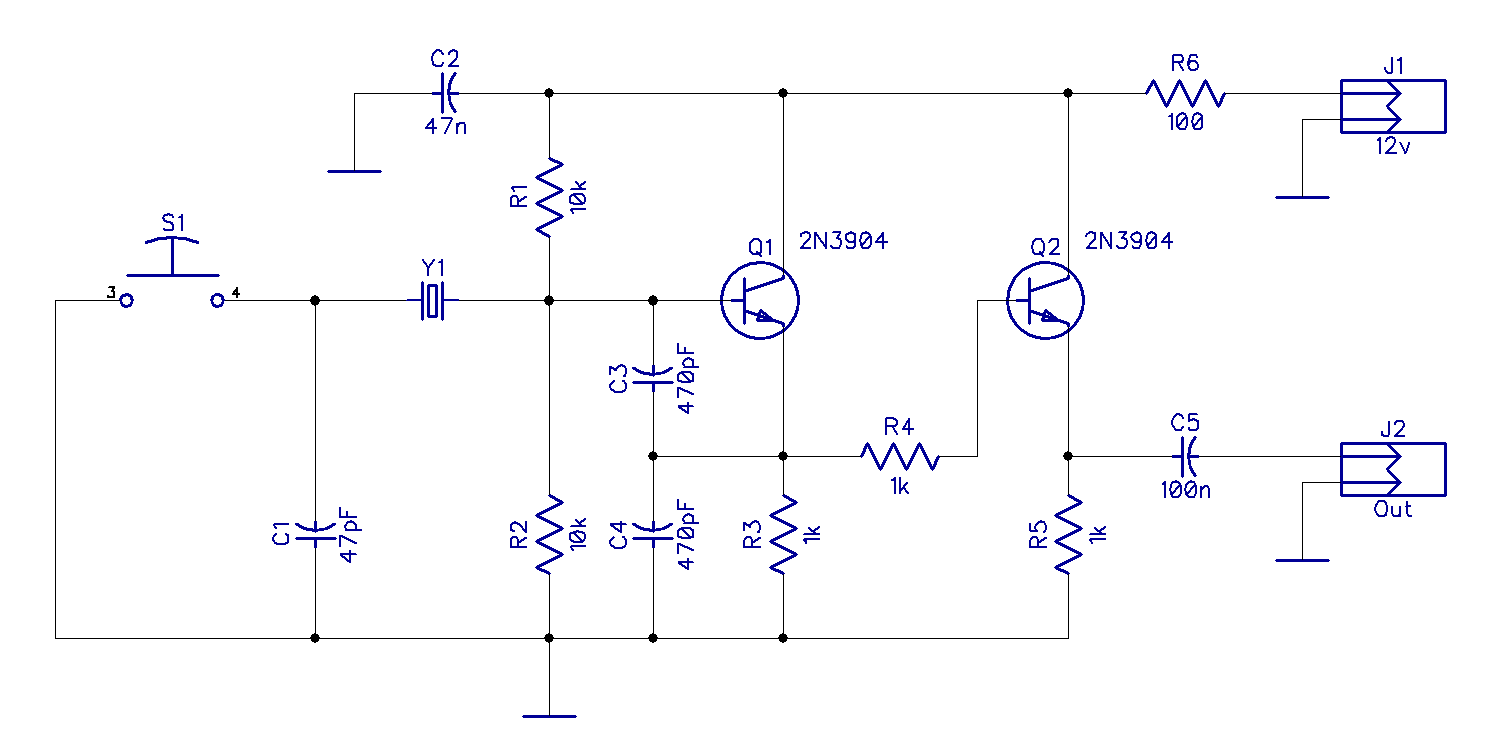

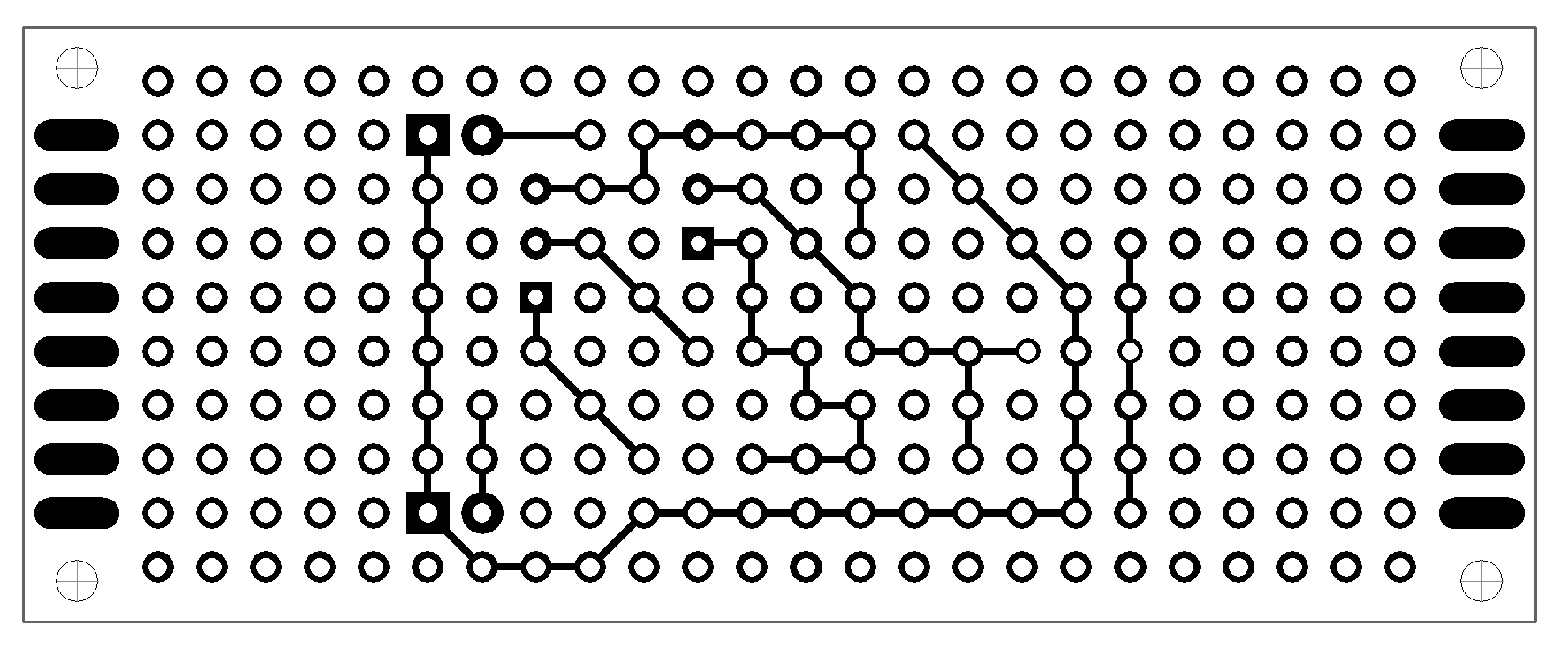

Посидел, по изучал, развел под макетку 3х7см схему генератора для отбора кварцев по дишалу.

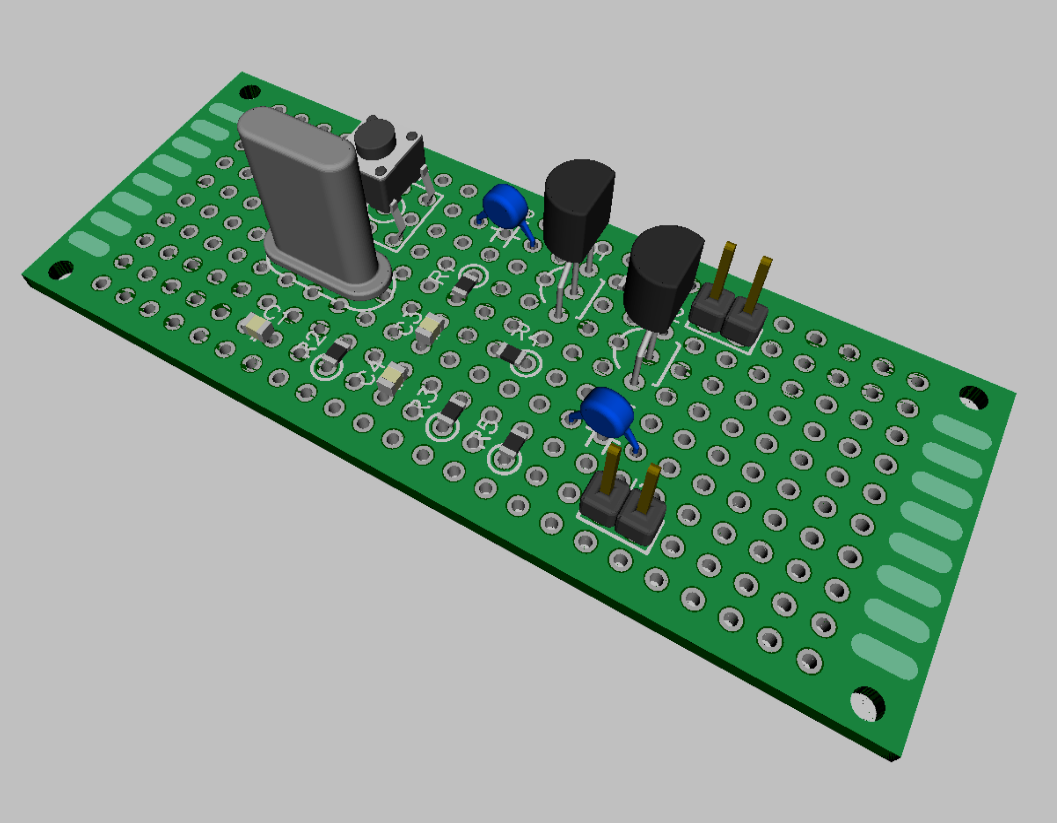

Всех резисторов и конденсаторов в DIP не нашлось в закромах, зато есть в SMD 0805, вот какое чудо получилось :mrgreen:
Еще не придумал какую панельку под кварц поставить, может просто PLS-маму поставлю.

На днях соберу, отпишусь как работать будет.

Аватара пользователя
R2AJI
Сообщения: 745
Зарегистрирован: 12 окт 2019, 22:48
Город: Россошь
Благодарил (а): 183 раза
Поблагодарили: 240 раз

DipTrace

Сообщение R2AJI » 10 фев 2020, 09:55

R0AEK, весело у вас :)
Все вопросы про радио, на форум пожалуйста, в личные сообщения, только личные вопросы.
В противном случае, все равно отправлю на форум.

YouTube канал HAM Radio Channel

Криворукий
Сообщения: 557
Зарегистрирован: 20 ноя 2019, 19:00
Город: Ленинград
Имя: Андрей
Благодарил (а): 151 раз
Поблагодарили: 164 раза

DipTrace

Сообщение Криворукий » 10 фев 2020, 19:39

R0AEK, здравствуйте!
А Вы в DipTrace автотрассировщик использовали (он там есть) ?
Я такой же генератор в Спринте рисовал. Как-то попривык уже к Спринту.

Аватара пользователя
R9OFG
Сообщения: 1170
Зарегистрирован: 03 ноя 2019, 22:30
Позывной: R9OFG, ex R0AEK
Город: Новосибирск
Имя: Саша
Благодарил (а): 179 раз
Поблагодарили: 273 раза
Контактная информация:

DipTrace

Сообщение R9OFG » 10 фев 2020, 20:27

Криворукий писал(а):
10 фев 2020, 19:39
А Вы в DipTrace автотрассировщик использовали (он там есть) ?
Приветствую коллега!

Этот вариант в ручную разводил, так как под макетку делал, а автотрассировщик там есть, настраиваемый, шустрый.

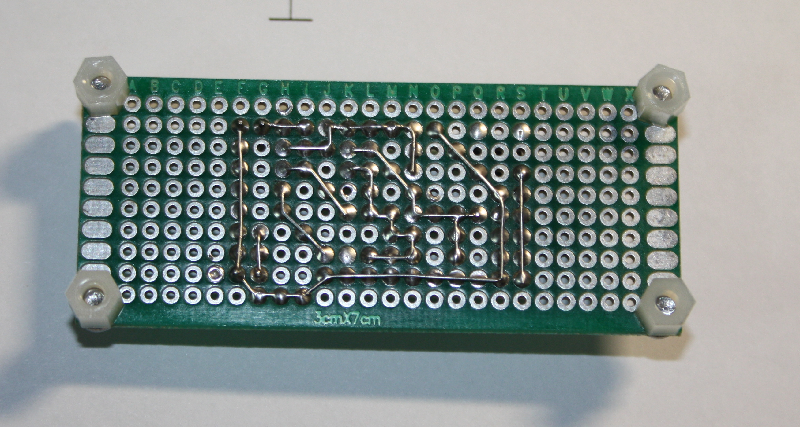

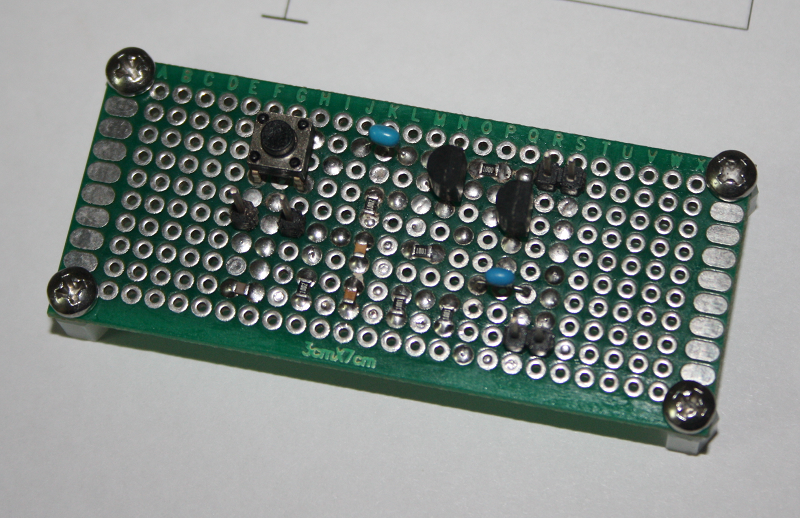

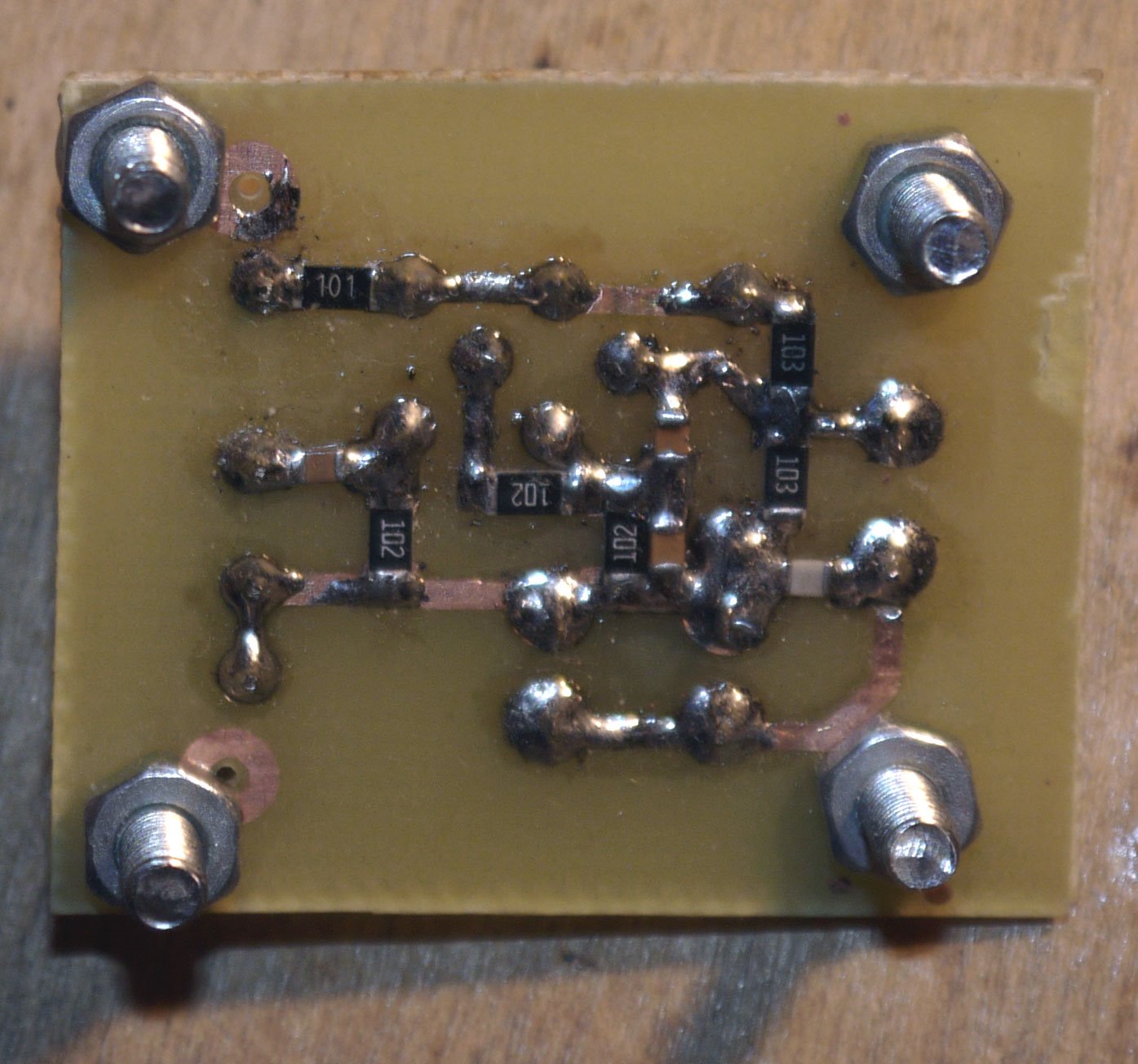

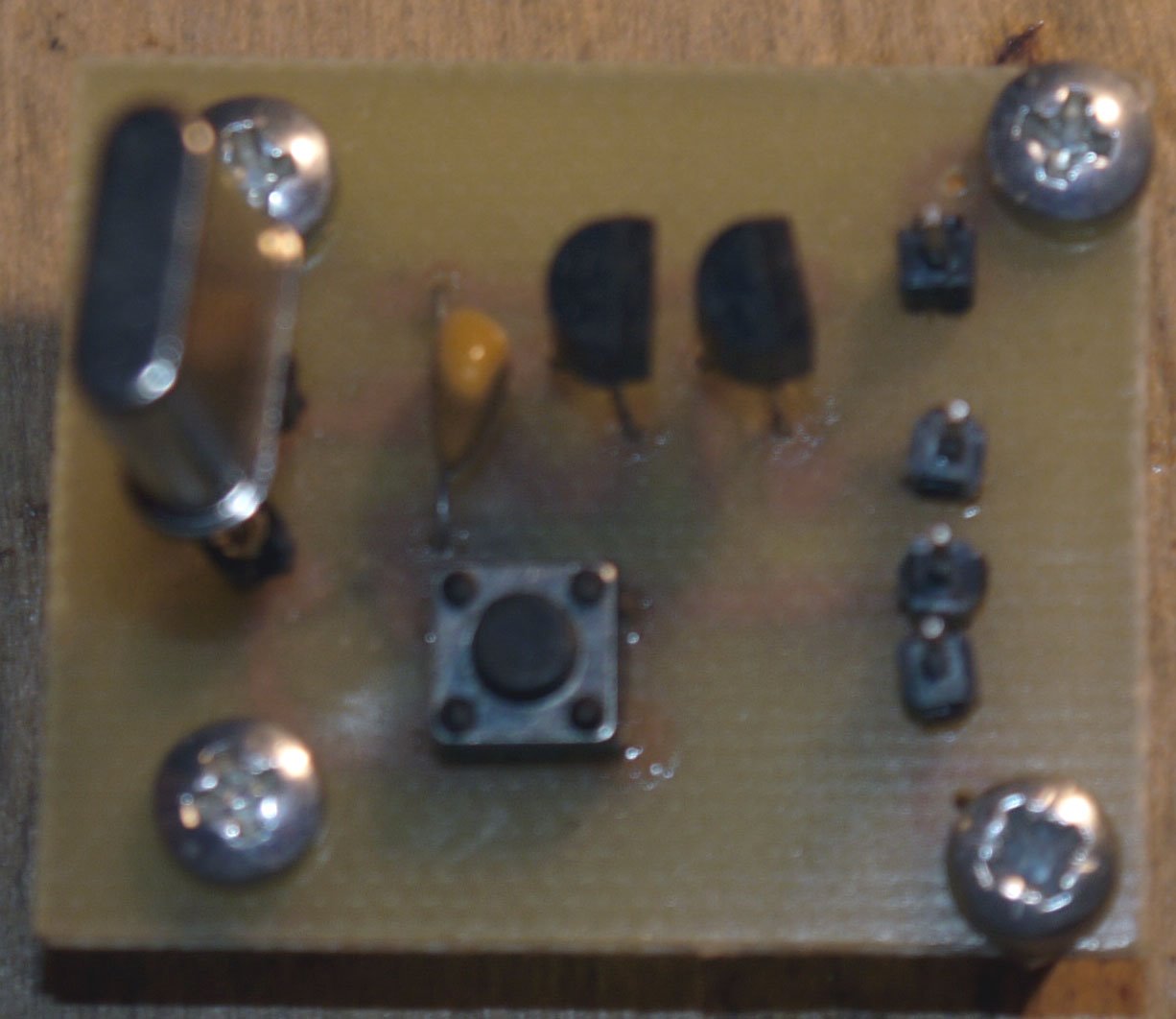

Собрал я свое чудо! Панельку под кварц решил не делать, запаял два PLS-папа, т.к. электроника это наука о контактах, при запаянном кварце контакт все же получше!

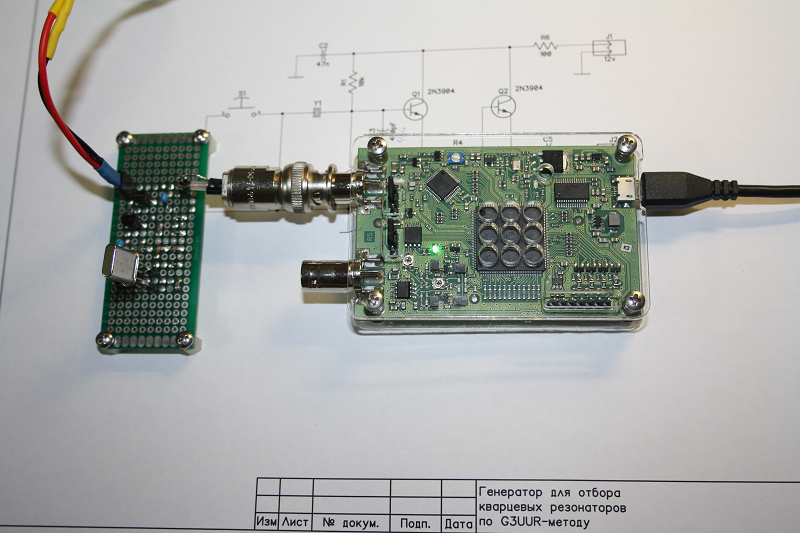

Заработал, подключил к осе, посмотрел
нажал на кнопку

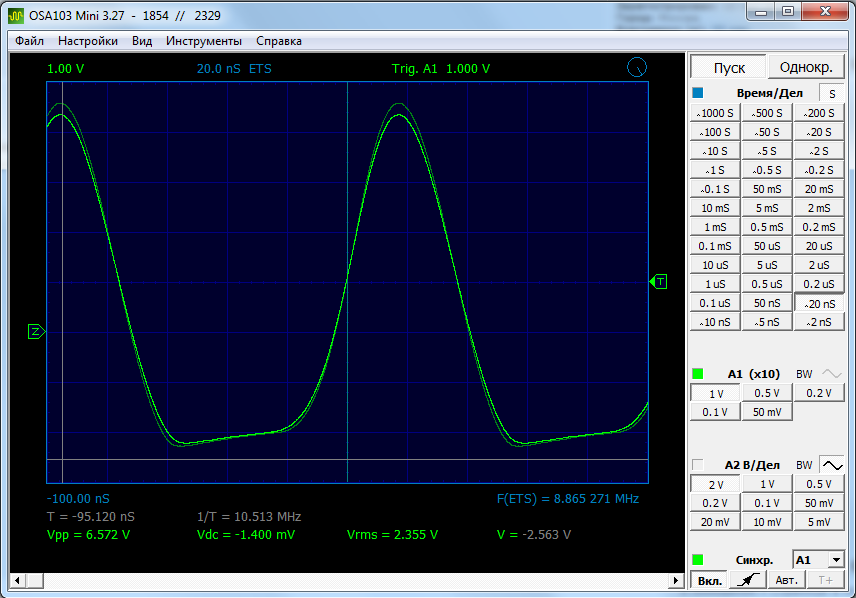

отпустил кнопку, видно разницу амплитуд, использовал функцию фоновой осциллограммы в меню вид осы.
Под осциллограммой в нижнем правом углу частота.

Аватара пользователя
R2AJI
Сообщения: 745
Зарегистрирован: 12 окт 2019, 22:48
Город: Россошь
Благодарил (а): 183 раза
Поблагодарили: 240 раз

DipTrace

Сообщение R2AJI » 10 фев 2020, 20:37

Криворукий, автотрассировщик он конечно же есть, но использовать его не просто. Сначала нужно правильно нарисовать схему, что бы связи были в нужной последовательности. Затем расставить все детальки по своим местам, хотя есть и авторасстановщик, но это же не искусственный интеллект, не совсем понимает, чего от него нужно. Запустить трассировку, исправить косяки, добавить неположенные трассы, запустить проверку, ужаснутся результату и начать с начала. В принципе в программе есть правила, по которым будет проходить трассировка, но в любительском контексте, и ограничением в 1000 выводов и 4 слоя, проще развести в ручную, чем для каждой платы делать свои правила.
Хотя... Может быть конечно я не прав, и после пары тройки автотрассировок все будет легко и просто.
