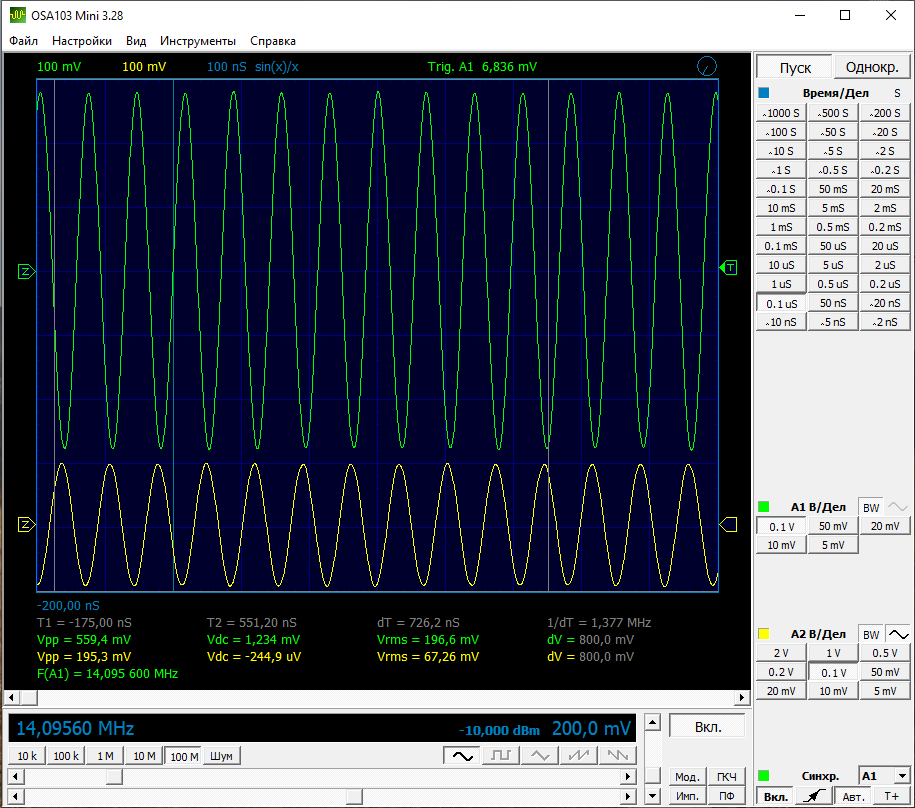

Решил отдохнуть от кода, собрал макетку для усилителя от UR5FFR, про который MiB упоминал выше

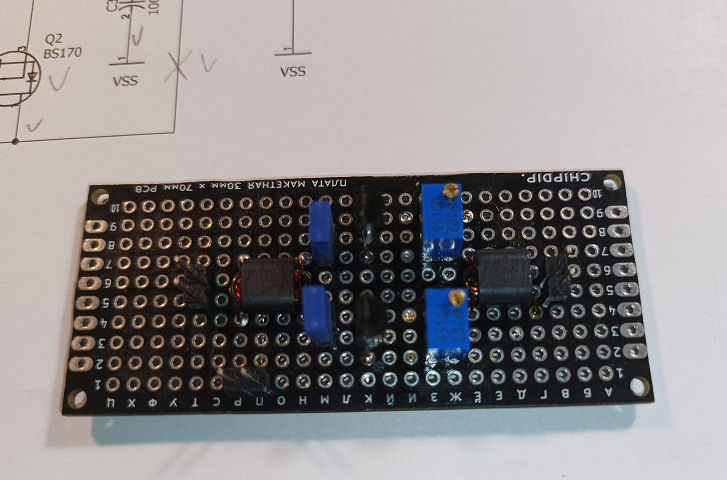

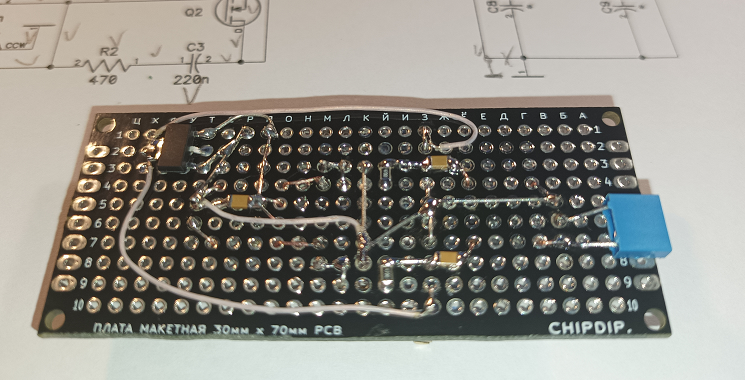

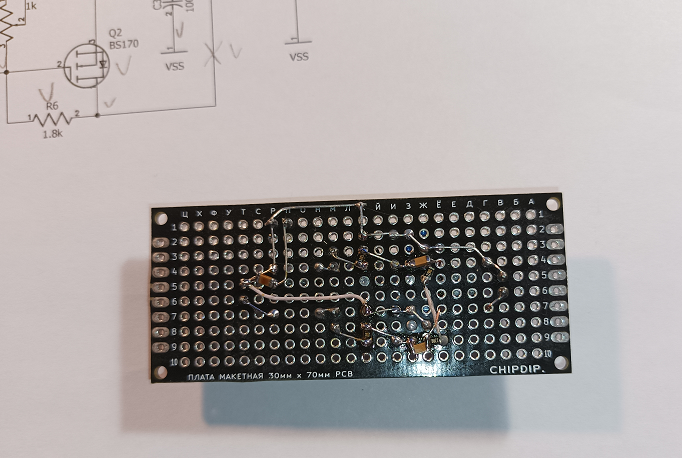

на макетке перемычки поставил, чтобы удобнее было токи замерять при настройке, трансформаторы выполнил на биноклях BN-43-2402

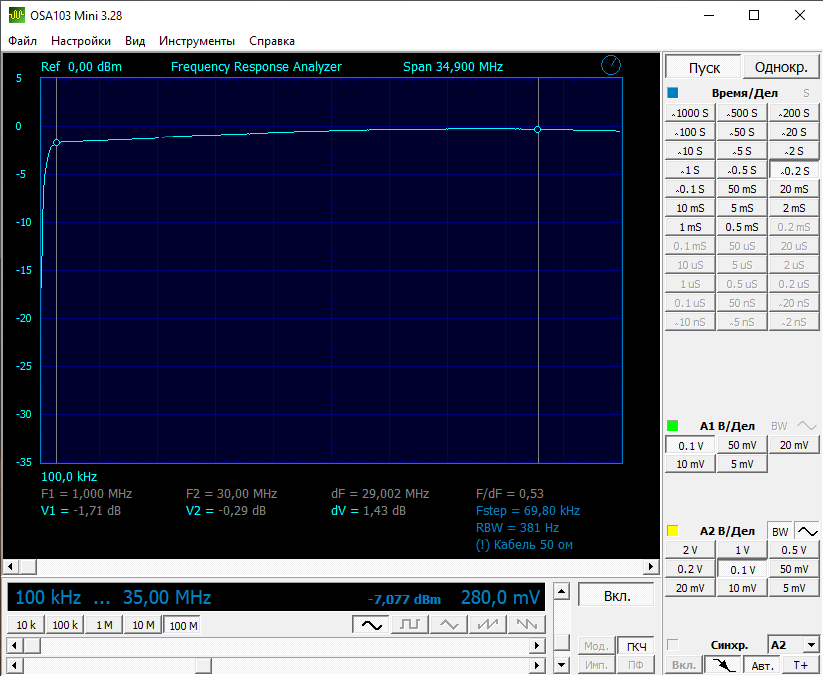

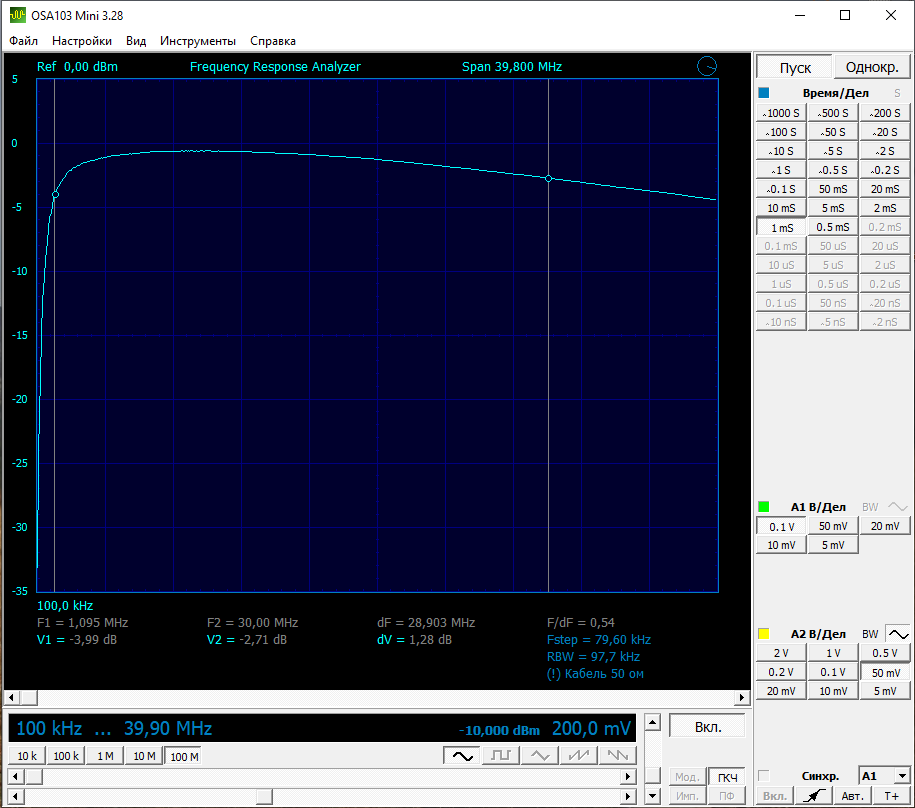

полоса усилителя

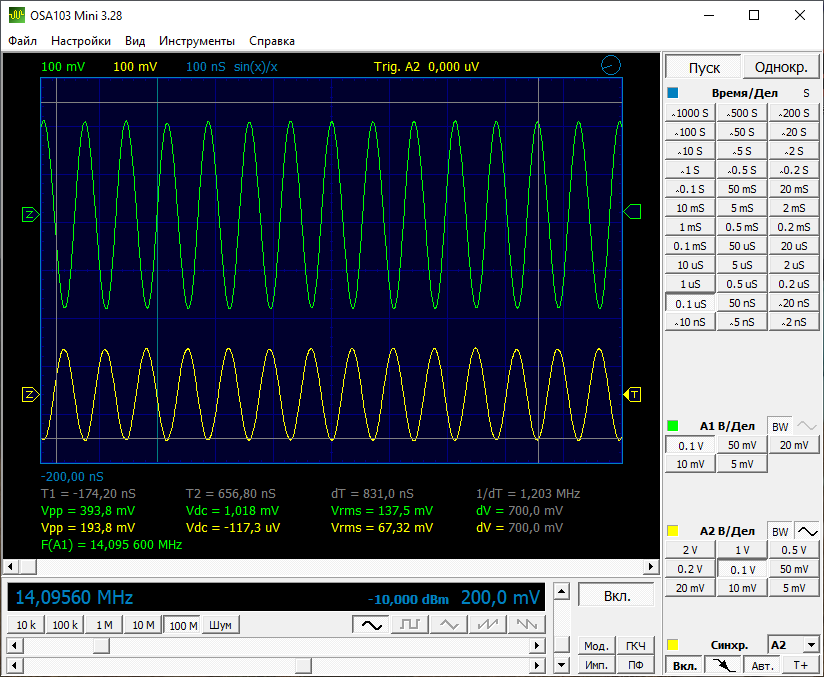

ниже видно что подавалось и результат

Но не хватает ему выхода с голой сишки, выше на картинках в качестве источника сигнала ОСА, походу что то не так сделал... трансформаторы????

Пошел вникать в расчеты автора...

[MiB]

еще один BS170, по классической схеме с нагрузкой на первичную обмотку трансформатора?

[MiB]

а я хотел ФНЧ сделать, но заленился...

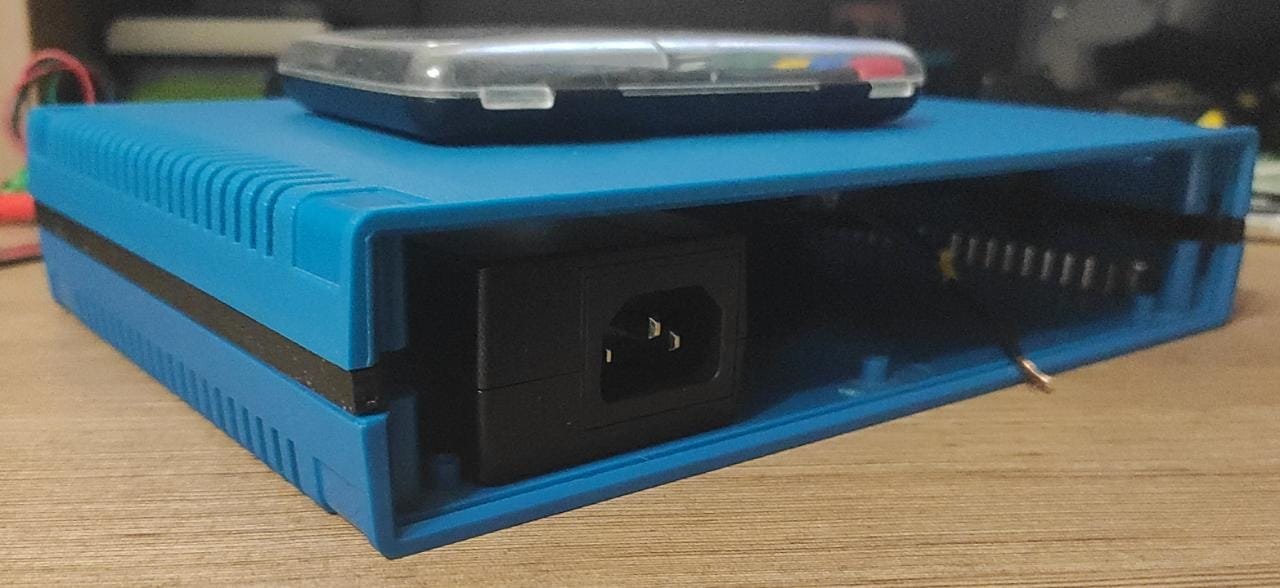

и все на что меня хватило это проставки в корпус нарисовать и напечатать

а то БП и индикатор не влазили в стандартный 35миллиметровый - стал 42мм.

[R9OFG]

еще один BS170, по классической схеме с нагрузкой на первичную обмотку трансформатора?

можно, но не нравится нелинейность BS170, провалы на 30/20 метрах

Попробовал на RD00hvs1, были 4 шт., два спалил благополучно!

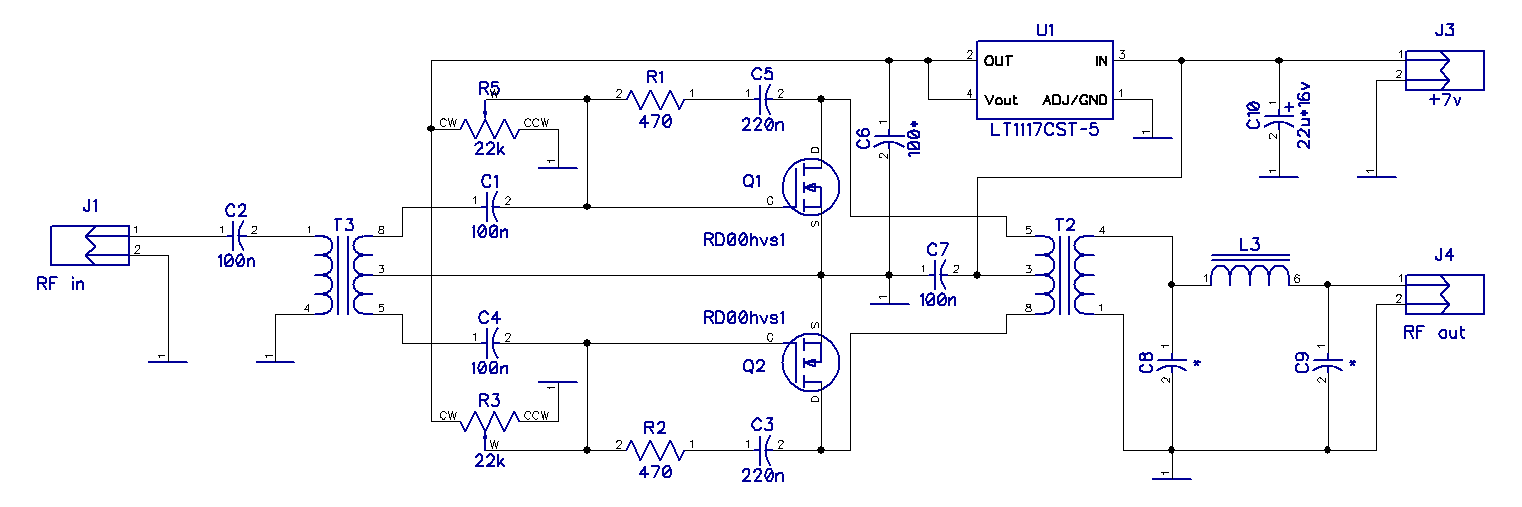

схемное решение подсмотрел тут и тут

Линейность в разы лучше чем на BS170, по выходу обе схемы дают ~100mW с голой сишки, на RD питание +7v, добавляю до +12v усиление не растет, зато транзюки в печку превращаются, при +7v терпимо горячие, можно без радиатора использовать, хотя как его на эту мелочь прицепить???!!!

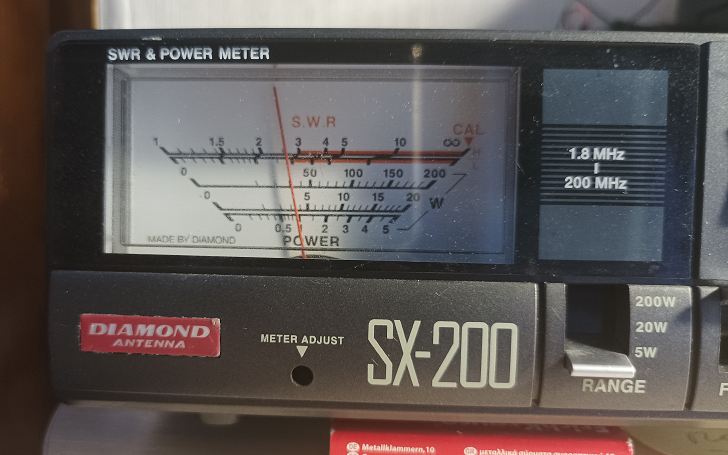

На BS170 выше 10m завал, 6m даже ни чего не показывает, а вот на RD 6m - ~50mW, 2m - ~20-30mW (если верить показометру SX-200), искажений нет, хоть и без ДПФ пробовал.

Замеченный минус на RD - ВЧ пролазит по питанию, индикатор китайского БП с +7v до +11v сразу прыгает, пробовал на колечке RFC в цепь питания от TR2 ставить, не помогает....

[R2AJI]

R0AEK, RD00 это VHF/UHF транзисторы. Обычно их ставят в драйвере УМ портативок. Или преддрайвер в автомобильные станции укв. Охлаждение через полигоны печатных плат. Требовательны к разводке, тоже пробовал на КВ, на макетке, начинали блудить на УКВ. Но я пробовал однотакт, двухтактный, наверное, более чувствителен к наводкам.
7 вольт нормальный для них режим, в портативках как раз два элемента лития, что как бы намекает

[R9OFG]

Да, Владимир, как раз про 7 вольт и подумал когда вспомнил, что они в "несушках" часто применяются! А так железный приборчик, спалить надо постараться! Как выше писал, я постарался

[R9OFG]

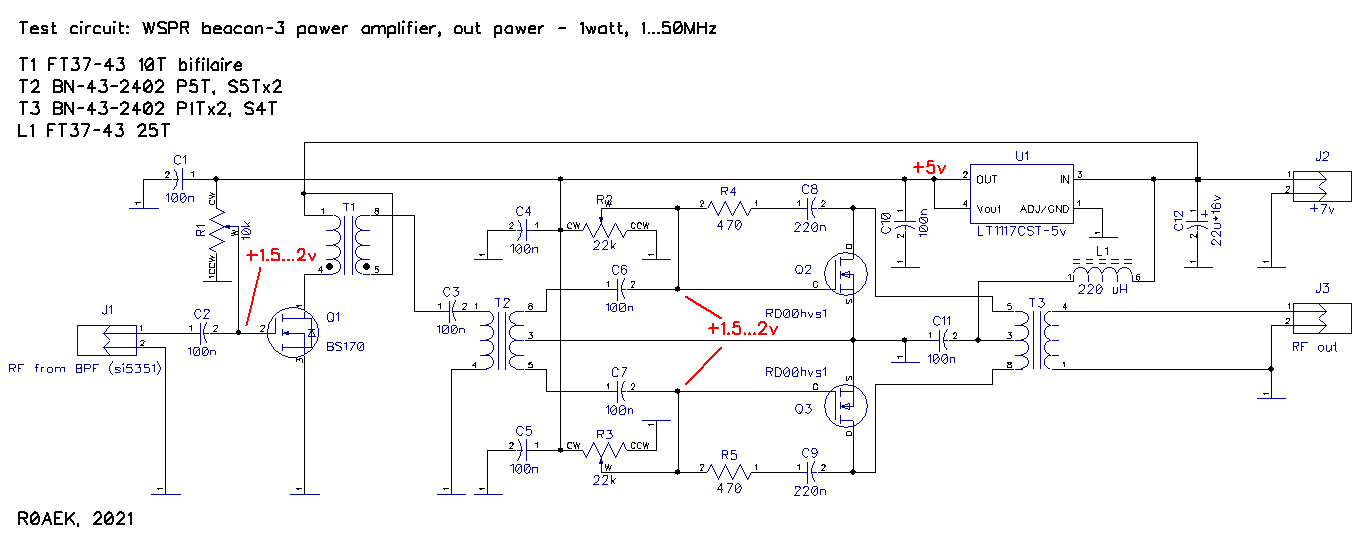

еще один BS170, по классической схеме с нагрузкой на первичную обмотку трансформатора?

так не завелось, а вот так уже кое что начало получаться

Выходная от 1MHz до 30MHz: от 1,2 до 1w, провальчик до 0,7w на 15m, замерял без ДПФ. На 6m чуть больше 100mW, жаль еще одного RD нет вместо BS170, думаю получше было бы с полосой.

Питание +7v, потребление 0,9...0,97А, RD греются так прилично, но и держат хорошо, возбуда нет. Попробую подобрать смещение так, чтобы ~500mW получить и не греть окружающий воздух

Надо печатку делать с полигонами для теплоотвода как R2AIJ выше говорит, либо брать RD06 и на обычный радиатор ставить, там думаю и поболее будет на выходе...

ИМХО для WSPR более 1w не интересно!

[R9OFG]

Надо печатку делать с полигонами для теплоотвода как R2AIJ выше говорит

Прошу прощения опечатался R2AJI

[R9OFG]

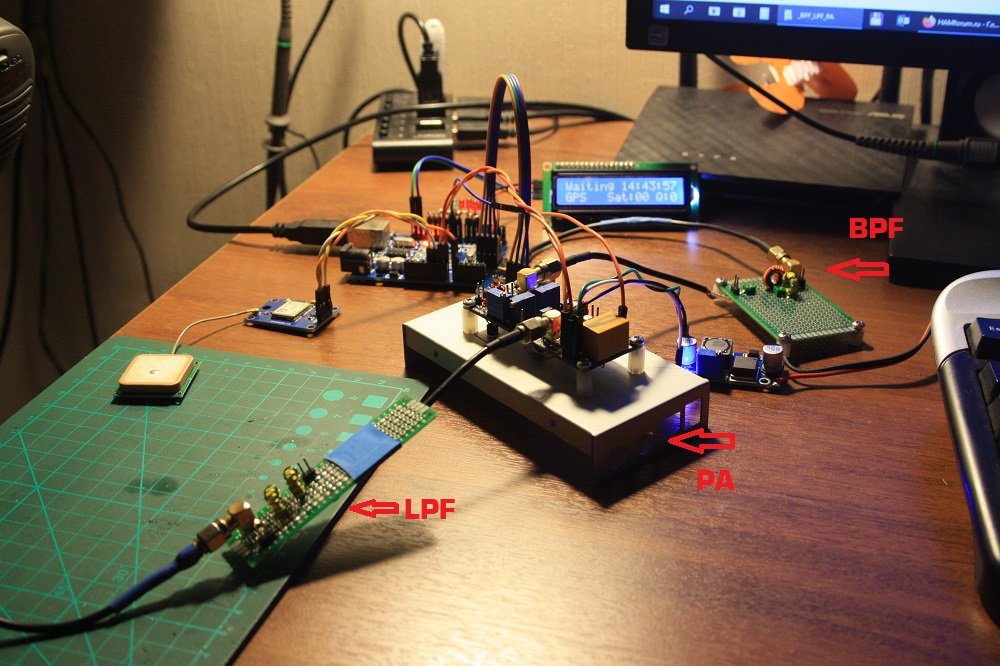

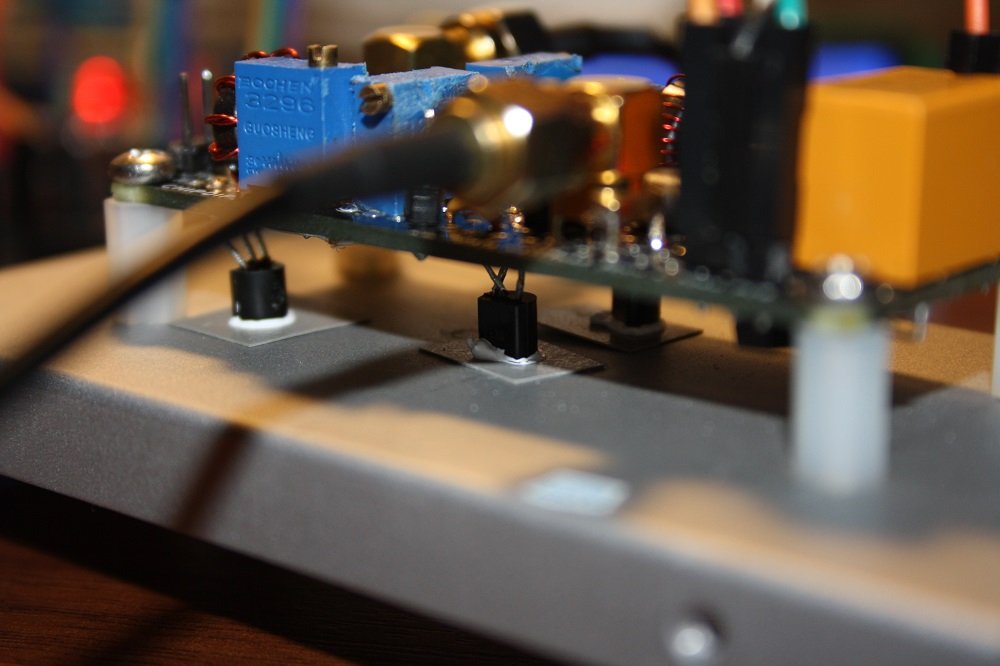

Ну вот и готов стенд для дальнейших экспериментов

Долго думал какой радиатор УМ-у для экспериментов придумать, из того что было! Потом вспомнил как в портативках шасси используют в качестве теплоотвода...

[R2AJI]

в качестве теплоотвода

Онигинально, такого я еще не встречал.
Смекалочка
