Приемник Прямого Преобразования на микросхеме К174ХА2

John Kramer
Сообщения: 33
Зарегистрирован: 07 июн 2020, 11:00
Благодарил (а): 3 раза

Приемник Прямого Преобразования на микросхеме К174ХА2

Сообщение John Kramer » 27 июн 2020, 21:02

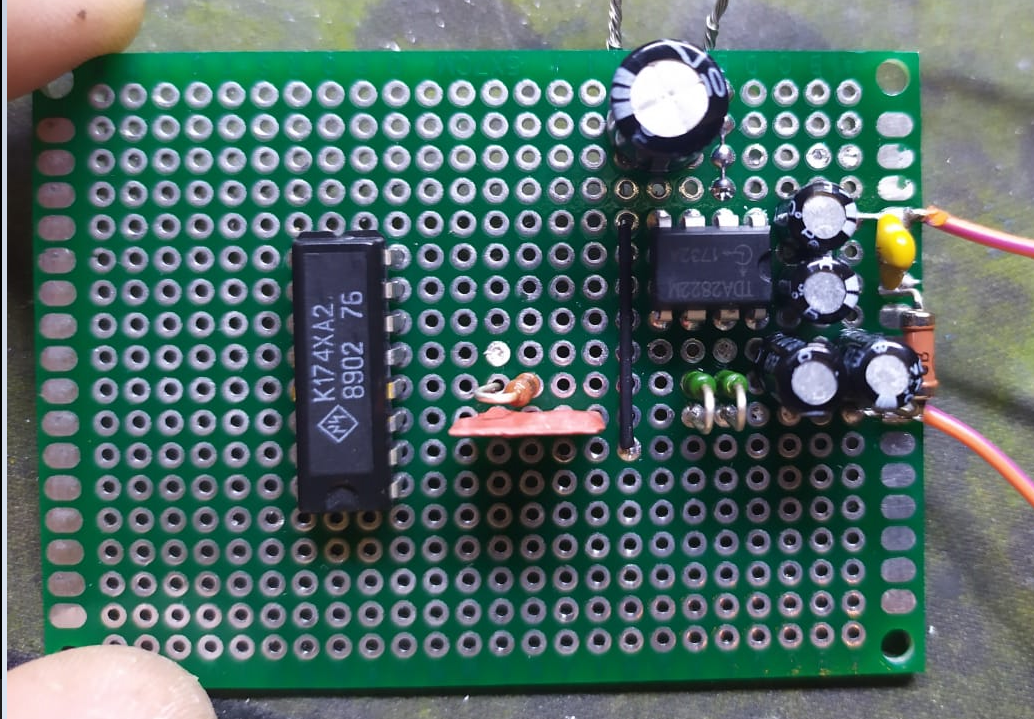

Привет всем. Загорелся собрать приемник ПП на к174ха2 первым делом спаял УНЧ и что то он не кисло так греется без подачи сигнала на вход. Так и должно быть?


При питании 9в потребление 100ма. В какую сторону копать не пойму что то.
Скриншот 2020-06-27 21.06.53.png

John Kramer
Сообщения: 33
Зарегистрирован: 07 июн 2020, 11:00
Благодарил (а): 3 раза

ПРИЕМНИК ПРЯМОГО ПРЕОБРАЗОВАНИЯ НА МИКРОСХЕМЕ К174ХА2

Сообщение John Kramer » 27 июн 2020, 21:22

Разобрался. Оказалось усилитель возбуждался и на третий вывод надо так же подключать резистор и конденсатор

Аватара пользователя
R4YAE
Сообщения: 275
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 34 раза
Поблагодарили: 131 раз

ПРИЕМНИК ПРЯМОГО ПРЕОБРАЗОВАНИЯ НА МИКРОСХЕМЕ К174ХА2

Сообщение R4YAE » 27 июн 2020, 22:08

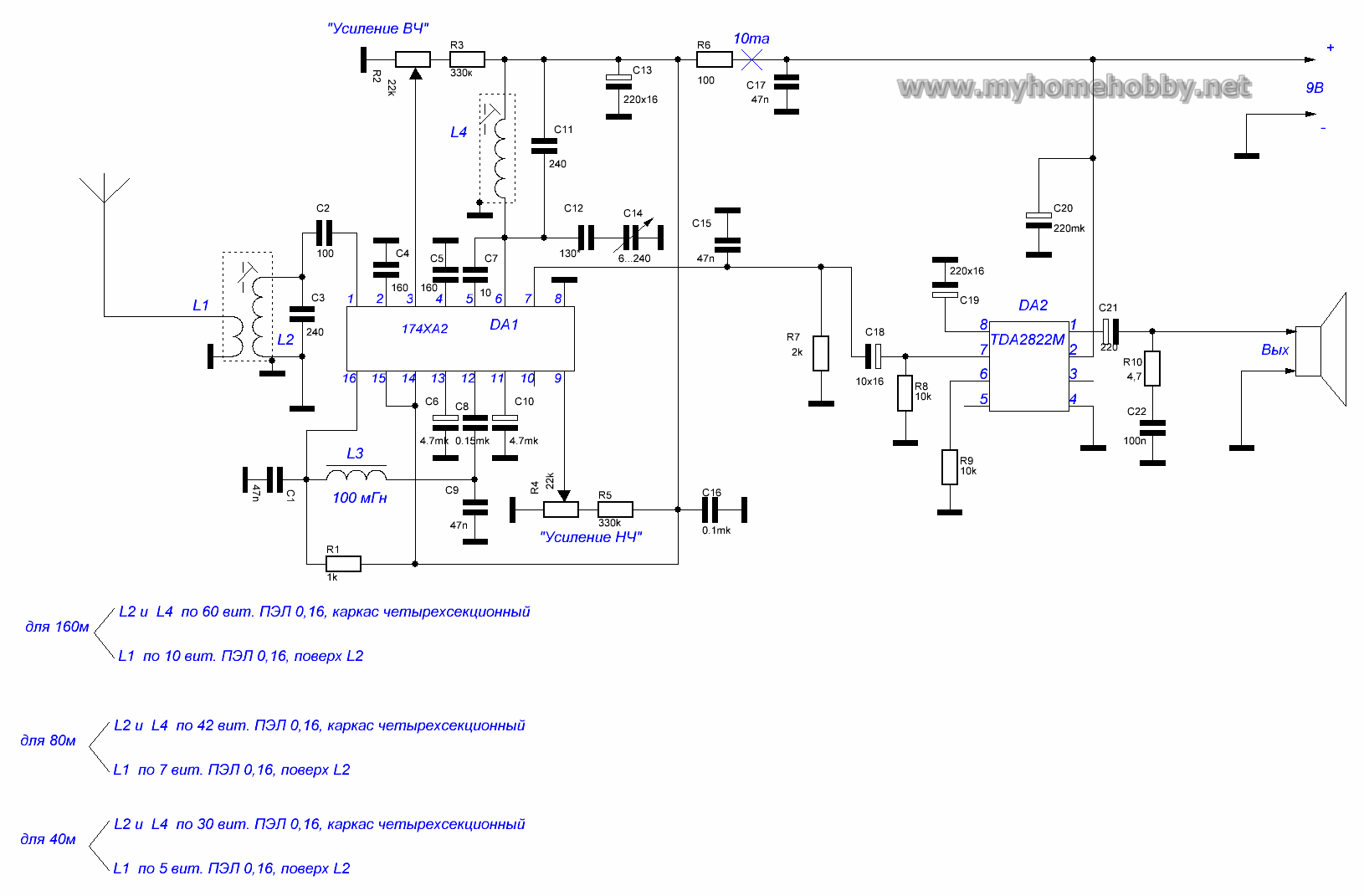

John Kramer, в этой схеме микросхема усилителя включена в обычном стерео-режиме с использованием только одного канала, поэтому нужна не только корректирующая цепочка на выходе, но и нагрузку в виде резистора 4-8 Ом желательно добавить. Лучше включить её в мостовом режиме, а ещё лучше использовать вместо неё LM368, TDA2003 с уменьшенной мощностью или другую микросхему монофонического УНЧ.

John Kramer
Сообщения: 33
Зарегистрирован: 07 июн 2020, 11:00
Благодарил (а): 3 раза

ПРИЕМНИК ПРЯМОГО ПРЕОБРАЗОВАНИЯ НА МИКРОСХЕМЕ К174ХА2

Сообщение John Kramer » 27 июн 2020, 22:54

В общем закоротил на землю. 5. 6 . 8 выводы и стало норм. на выходе цепь убрал. Начал паять обвязку ХА2

John Kramer
Сообщения: 33
Зарегистрирован: 07 июн 2020, 11:00
Благодарил (а): 3 раза

ПРИЕМНИК ПРЯМОГО ПРЕОБРАЗОВАНИЯ НА МИКРОСХЕМЕ К174ХА2

Сообщение John Kramer » 28 июн 2020, 10:52

Есть пару вопросов. По элементам схемы. Как всегда под рукой нет нужных. конденсаторы с4 и с5 нет в наличии номиналов по 160пик. Можно ли поставить 240 пик? так же с7 нет 10пик подойдет ли 15 пик? на 80м сделал настройку гпд в пределах 3100 - 3700 замеряя на 6 выводе ХА10.

Аватара пользователя
R4YAE
Сообщения: 275
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 34 раза
Поблагодарили: 131 раз

ПРИЕМНИК ПРЯМОГО ПРЕОБРАЗОВАНИЯ НА МИКРОСХЕМЕ К174ХА2

Сообщение R4YAE » 28 июн 2020, 18:15

John Kramer писал(а):
28 июн 2020, 10:52
Есть пару вопросов. По элементам схемы. Как всегда под рукой нет нужных. конденсаторы с4 и с5 нет в наличии номиналов по 160пик. Можно ли поставить 240 пик? так же с7 нет 10пик подойдет ли 15 пик? на 80м сделал настройку гпд в пределах 3100 - 3700 замеряя на 6 выводе ХА10.
Заменить ёмкости конденсаторов можно, в данном случае не критично. Частоту гетеродина надо измерять через истоковый повторитель на полевом транзисторе. Высокая ёмкость соединительного кабеля вкупе с входной ёмкостью частотомера заметно сдвинут частоту генерации вниз. Можно так же настроить гетеродин контрольным приёмником с синтезатором аля Degen.
3100-3700 - слишком широко. Надо подобрать (уменьшить) ёмкость конденсатора С12.

John Kramer
Сообщения: 33
Зарегистрирован: 07 июн 2020, 11:00
Благодарил (а): 3 раза

ПРИЕМНИК ПРЯМОГО ПРЕОБРАЗОВАНИЯ НА МИКРОСХЕМЕ К174ХА2

Сообщение John Kramer » 28 июн 2020, 19:15

Понял спасибо. Собрал но понятное дело не запускается теперь надо отладить. Можете привести схему генератора например на одном транзисторе для проверки приемников?

Аватара пользователя
R4YAE
Сообщения: 275
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 34 раза
Поблагодарили: 131 раз

ПРИЕМНИК ПРЯМОГО ПРЕОБРАЗОВАНИЯ НА МИКРОСХЕМЕ К174ХА2

Сообщение R4YAE » 28 июн 2020, 19:55

John Kramer, лучший генератор - это антенна :D Первое свидетельство того, что приёмник работает - это повышение уровня шума при подключении антенны.
Если при прикосновении к выводу 16 или 12 появляется сильный гул с частотой 50Гц, то значит встроенный у ХА2 УНЧ работает. При исправном гетеродине всё должно работать.
Проверьте входной контур. На какой катушке намотана его катушка?

John Kramer
Сообщения: 33
Зарегистрирован: 07 июн 2020, 11:00
Благодарил (а): 3 раза

ПРИЕМНИК ПРЯМОГО ПРЕОБРАЗОВАНИЯ НА МИКРОСХЕМЕ К174ХА2

Сообщение John Kramer » 28 июн 2020, 20:03

Скриншот 2020-06-28 20.04.44.png

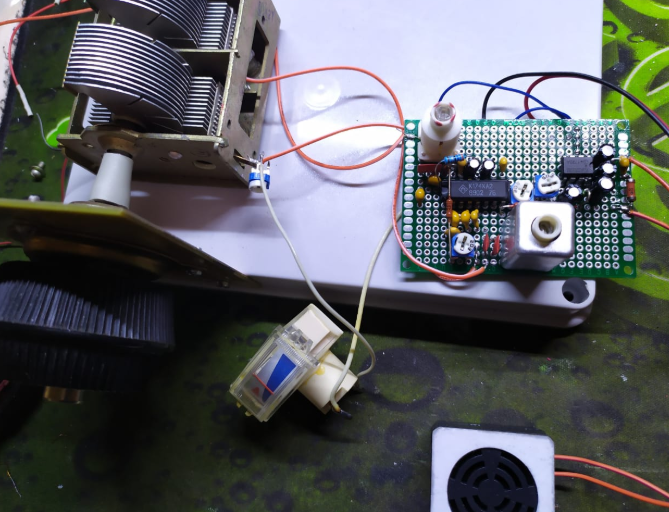

Антенны нету. Но цепляю кусок провода на вход то начинается возбуд. Порк вместо дроселя фнч кинул перемчку. Но пока никаких сигналов не слышно.
При прикосновении к 16 и 12 гул не сильный. Вот не знаю как теперь входной контур настроить.

S-метр так же молчит. Гетеродиная катушка в экране.

John Kramer
Сообщения: 33
Зарегистрирован: 07 июн 2020, 11:00
Благодарил (а): 3 раза

ПРИЕМНИК ПРЯМОГО ПРЕОБРАЗОВАНИЯ НА МИКРОСХЕМЕ К174ХА2

Сообщение John Kramer » 28 июн 2020, 22:03

переделал входной контур. На вход поставил переменный конденсатор и понял что у меня не на средней частоте даже при полностью вывернутом сердечнике. Отмотал 10 витков вкрутил сердечник и по максимальной громкости настроил контур.

Ответить
