зависимость КСВ от ФНЧ

Сообщение Vладимир » 08 апр 2020, 00:56

Всем привет.
делаю очередной фнч.

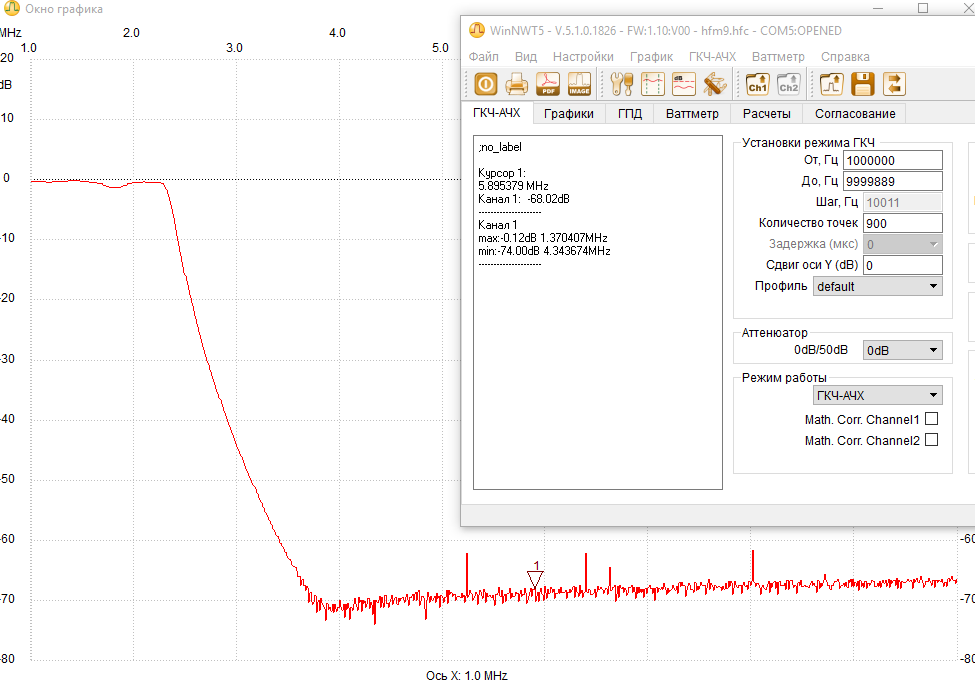

как по мне ачх изумительная ))
но решил я посмотреть какой будет с этим фильтром ксв , и маленько приуел , глядя на значение 2.28
теперь сижу и думаю либо я чего то не понимаю, либо фнч и ксв вообще понятия не совместимые

Аватара пользователя
R4YAE
Сообщения: 289
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 38 раз
Поблагодарили: 135 раз

зависимость КСВ от ФНЧ

Сообщение R4YAE » 08 апр 2020, 08:35

Vладимир писал(а):
08 апр 2020, 00:56
маленько приуел
Как и чем "смотрели"?

Аватара пользователя
R0AEK
Сообщения: 335
Зарегистрирован: 03 ноя 2019, 22:30
Позывной: Саша R0AEK
Город: Красноярск-26
Благодарил (а): 43 раза
Поблагодарили: 74 раза

зависимость КСВ от ФНЧ

Сообщение R0AEK » 08 апр 2020, 09:03

R4YAE писал(а):
08 апр 2020, 08:35
Как и чем "смотрели"?
Присоединюсь к вопросу.

Не может там быть ксв 2,28.....

Аватара пользователя
R4YAE
Сообщения: 289
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 38 раз
Поблагодарили: 135 раз

зависимость КСВ от ФНЧ

Сообщение R4YAE » 08 апр 2020, 10:05

Судя по хорошей равномерности частотной характеристики фильтра на участке среза (2,3-2,4 МГц), он согласован с нагрузкой, в данном случае с 50-и омным входом/выходом NWT.
Если подключали КСВ-метр между выходом УМ и входом ФНЧ, то там КСВ может гулять в довольно широких пределах, как и форма сигнала (как правило далека от синуса, в зависимости от режима выходного каскада). Все измерения нужно проводить после фильтра на нагрузке, когда большие уровни гармоник не оказывают воздействие на результаты измерения

Аватара пользователя
AZM.SU
Сообщения: 136
Зарегистрирован: 17 окт 2019, 21:00
Город: Новосибирск
Благодарил (а): 29 раз
Поблагодарили: 34 раза

зависимость КСВ от ФНЧ

Сообщение AZM.SU » 08 апр 2020, 10:21

Vладимир писал(а):
08 апр 2020, 00:56
но решил я посмотреть какой будет с этим фильтром ксв , и маленько приуел , глядя на значение 2.28
Думаю, начать стоит с понимания, что входное сопротивление и АЧХ фильтра это разные параметры.
Можно запросто сделать фильтр, который будет иметь входное сопротивление 100 Ом, выходное 1000 или входное 100 и выходное 50 и любые другие варианты.
Схему фильтра вы не приводите, по этому не понятно, что вы хотите от общества показывая эти значения и график.

А продолжить стоит с того, что нужно применять дополнительные меры, чтобы входное сопротивление фильтра оставалось в максимально широком диапазоне постоянным, так если это ФНЧ работающий на антенну, то нужно добавлять к нему по входу ФВЧ который работает на поглотитель, на безиндукционный резистор, а по хорошему фильтр должен быть симметричным как по входу так и по выходу, то есть и на входе и на выходе ФНЧ должны быть ФВЧ нагруженные на резисторы поглотители.

Вот здесь, некоторые (начальные) мои изыскания на эту тему: http://electronics-and-mechanics.azm.su/page54.html

Vладимир
Сообщения: 142
Зарегистрирован: 14 окт 2019, 00:26
Благодарил (а): 8 раз
Поблагодарили: 21 раз

зависимость КСВ от ФНЧ

Сообщение Vладимир » 08 апр 2020, 14:11

замер ксв проводил ксв метром sark100 , без усилителей и антенн , только фильтр, эквивалент 50 ом и измеритель ксв .
последовательность подключения : измеритель - фильтр - нагрузка.

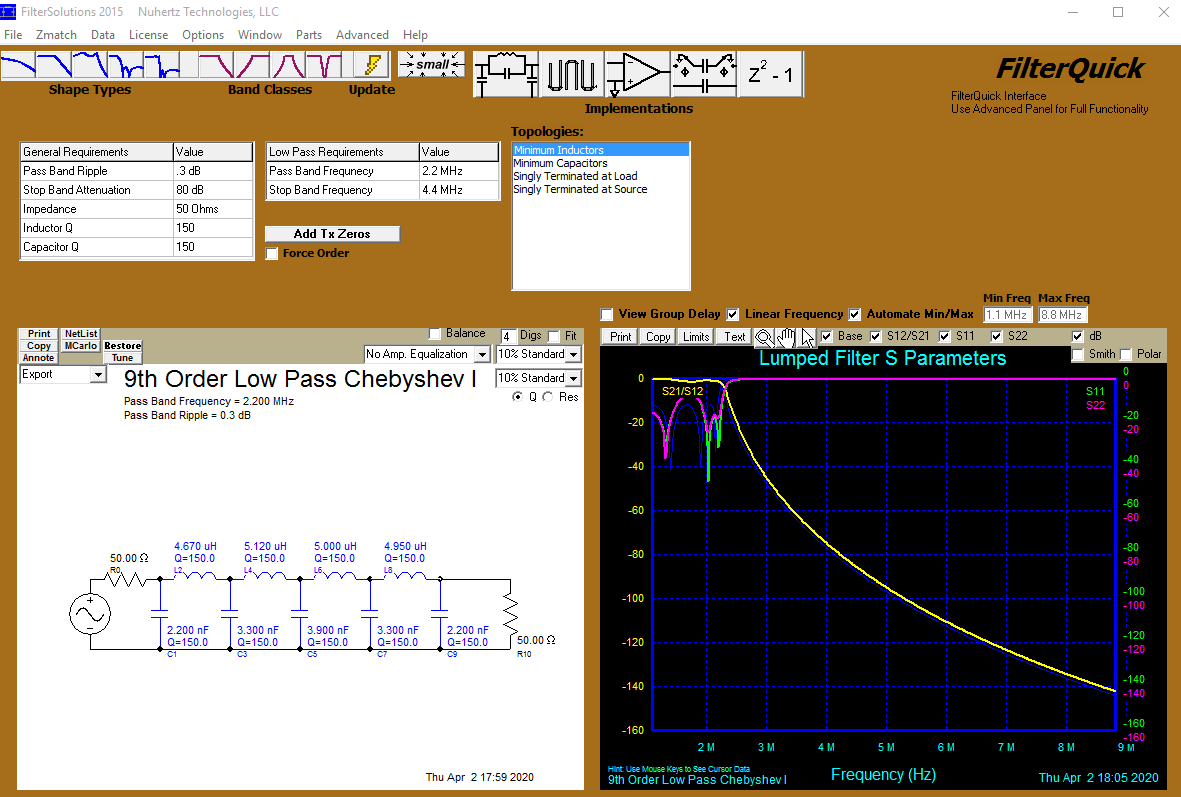

схема фильтра с номиналами деталей

Аватара пользователя
R0AEK
Сообщения: 335
Зарегистрирован: 03 ноя 2019, 22:30
Позывной: Саша R0AEK
Город: Красноярск-26
Благодарил (а): 43 раза
Поблагодарили: 74 раза

зависимость КСВ от ФНЧ

Сообщение R0AEK » 08 апр 2020, 14:36

Vладимир, а в реальной схеме последовательное сопротивление на 50 ом между источником и фильтром то же стоит?

Vладимир
Сообщения: 142
Зарегистрирован: 14 окт 2019, 00:26
Благодарил (а): 8 раз
Поблагодарили: 21 раз

зависимость КСВ от ФНЧ

Сообщение Vладимир » 08 апр 2020, 15:14

нет не стоит (этоже обозначение сопротивления источника сигнала)

Аватара пользователя
R0AEK
Сообщения: 335
Зарегистрирован: 03 ноя 2019, 22:30
Позывной: Саша R0AEK
Город: Красноярск-26
Благодарил (а): 43 раза
Поблагодарили: 74 раза

зависимость КСВ от ФНЧ

Сообщение R0AEK » 08 апр 2020, 16:26

Vладимир, с расчетом что то не то. Смущает то, что разные номиналы правой и левой части фильтра. В данном случае вх/вых сопротивления не могут равнятся.

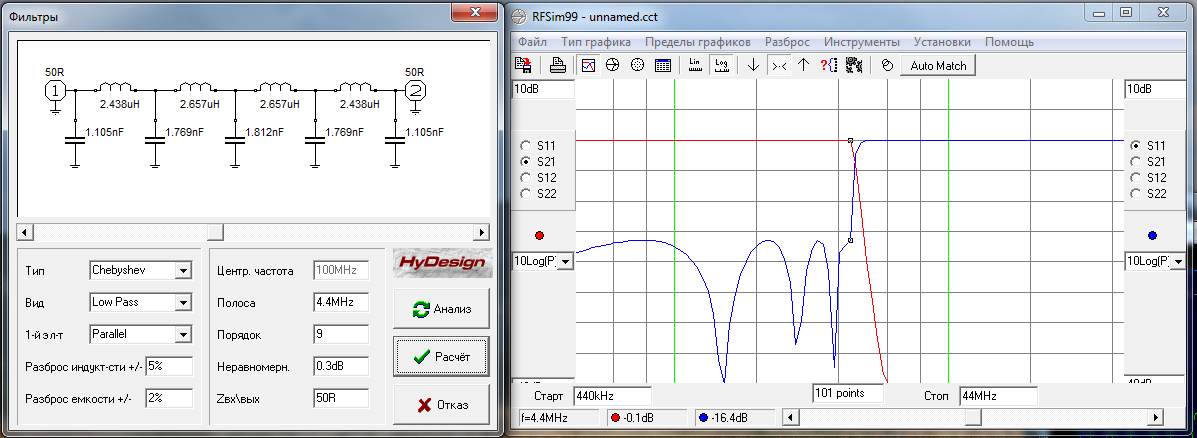

Вот что RFSim посчитал


Vладимир
Сообщения: 142
Зарегистрирован: 14 окт 2019, 00:26
Благодарил (а): 8 раз
Поблагодарили: 21 раз

зависимость КСВ от ФНЧ

Сообщение Vладимир » 08 апр 2020, 16:29

разные значения индуктивностей это те значения которые реально намотаны
---
а значения s11 s22 это вообще что ??
Последний раз редактировалось Vладимир 08 апр 2020, 16:44, всего редактировалось 1 раз.
