Проектирование платы для ФНЧ

Ответить
Vладимир
Сообщения: 128
Зарегистрирован: 14 окт 2019, 00:26
Благодарил (а): 7 раз
Поблагодарили: 21 раз

Проектирование платы для ФНЧ

Сообщение Vладимир » 18 фев 2020, 16:27

Всем привет.
начал потихоньку проектировать печатную плату для ФНЧ кв усилителя .
и появилась куча вопросов на ровном месте ,о которых раньше даже не подозревал.
нужна ли металлизация второй стороны платы в качестве массы (на многих готовых конструкциях особенно там где 1000 ват и более ее нет)
нужно ли на основной стороне разводки, всё кроме дорожек делать массой а так как не всегда возможно все полигоны сделать массой то что делать с ними
на сколько критично делать дорожки , идущие к реле коммутации диапазонов и от них, не 50 омными (соотношение ширины дорожки к расстоянию до земленых полигонов)
и вообще на что нужно обращать внимание при разводке подобных плат , а то соберёшь всё навесным монтажом, ачх изумительная , а как на плату перенесёшь ,даже смотреть на ачх не хочется , не то что в усилитель ставить.

Аватара пользователя
R2AJI
Сообщения: 244
Зарегистрирован: 12 окт 2019, 22:48
Город: Москва
Благодарил (а): 65 раз
Поблагодарили: 85 раз

Проектирование платы для ФНЧ

Сообщение R2AJI » 18 фев 2020, 17:36

Привет Vладимир.
ФНЧ, впрочем как и ДПФ имеют определенные требования к разводке. Обязательно смотреть массу, что бы не было длинных земляных петель по входу и выходу. Для этого удобно "прошивать" земляной полигон насквозь. При больших мощностях, лучше сделать верхний слой сигнальным, а нижний земляным. Соответственно индуктивности расположить сверху, конденсаторы как удобнее, я например расположил снизу. Однако, фирмачи делают по другому, земляной полигон сверху и убирают полигон под катушкой. Детали, катушки и конденсаторы, тоже все сверху, снизу почти нет земли и максимально короткими и толстыми проводниками все это дело соединяют в схему.

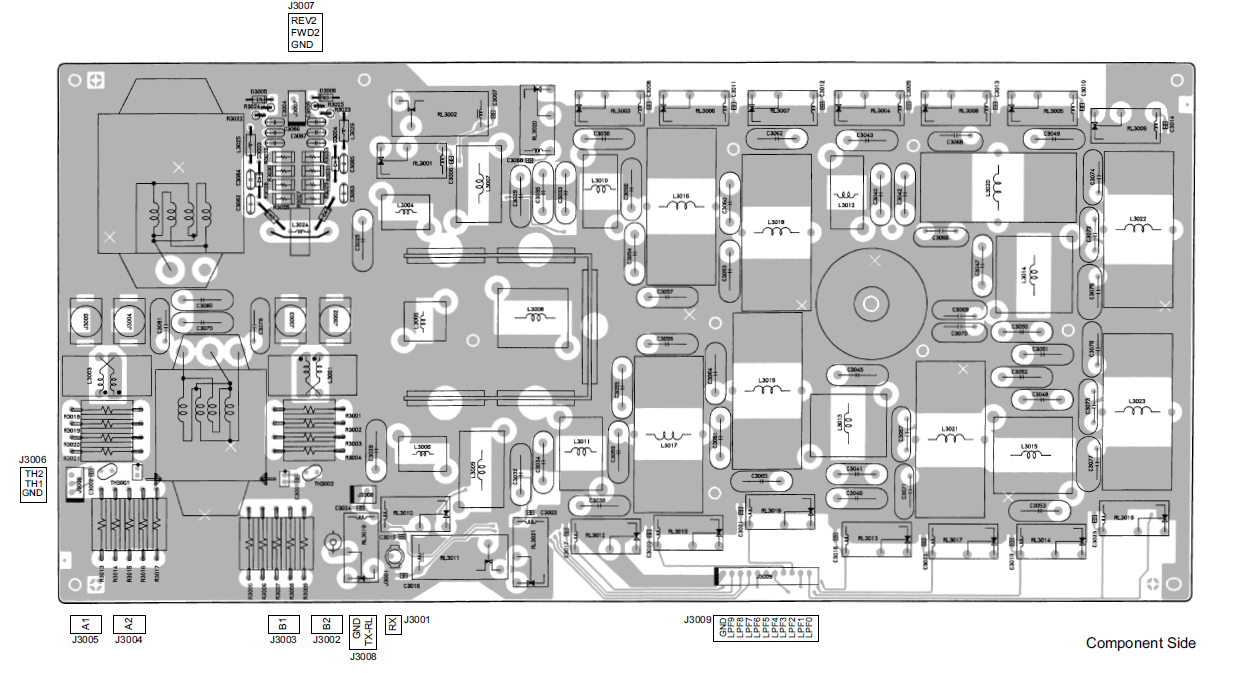

Например вот:
По поводу 50 Ом дорожек, тут конечно желательно, но очень проблемно, так как детали и габариты платы диктуют свои условия, но стремиться конечно надо. Лично я забил на этот момент, ну не влезало и все тут. У фирмачей, не видел особого стремления к 50 Омной плате, и иногда вообще, как черт на душу положит.

Vладимир
Сообщения: 128
Зарегистрирован: 14 окт 2019, 00:26
Благодарил (а): 7 раз
Поблагодарили: 21 раз

Проектирование платы для ФНЧ

Сообщение Vладимир » 18 фев 2020, 18:48

забыл надо было в первом посте написать что для домашнего изготовления .
так что особо не попрошиваеш со стороны на сторону.

есть ещё задумка разделить фильтр на две платы , одна для нч другая для вч диапазонов
и выбирать нужную релюшками , это даст возможность почти в двое укоротить подводные и отводные магистрали

Vладимир
Сообщения: 128
Зарегистрирован: 14 окт 2019, 00:26
Благодарил (а): 7 раз
Поблагодарили: 21 раз

Проектирование платы для ФНЧ

Сообщение Vладимир » 18 фев 2020, 19:25

простенький lpf для 10ват усилителя от US5MSQ выполнен в томже формфакторе
lpf step2_paralel_3_4.zip
(32.33 КБ) 21 скачивание

Vладимир
Сообщения: 128
Зарегистрирован: 14 окт 2019, 00:26
Благодарил (а): 7 раз
Поблагодарили: 21 раз

Проектирование платы для ФНЧ

Сообщение Vладимир » 03 мар 2020, 18:04

развел и испытал новую плату фнч для усилителя на rd16 от US5MSQ

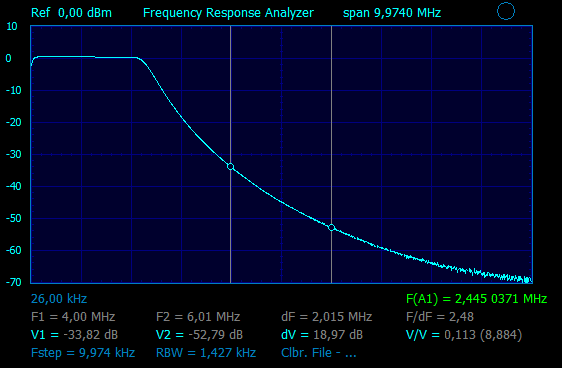

ачх до 2 мгц
ачх до 4 мгц

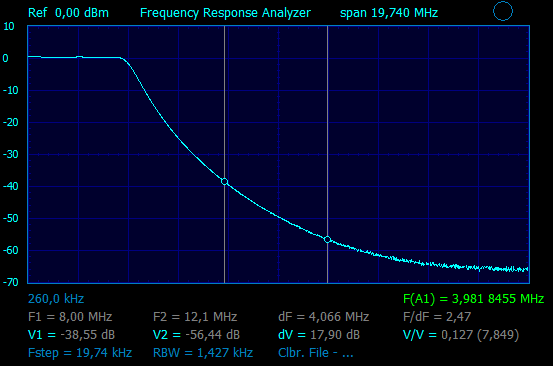

ачх до 10 мгц

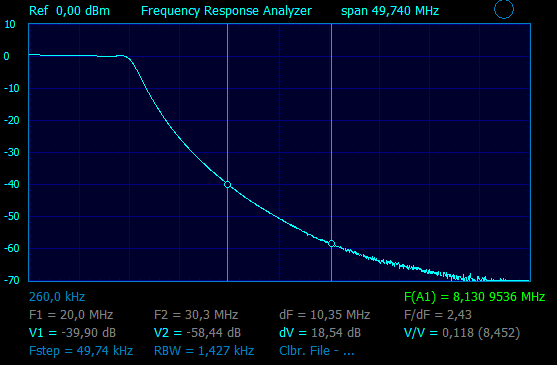

ачх до 15 мгц

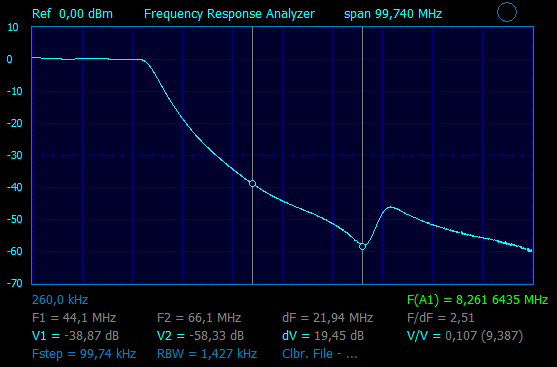

ачх до 22 мгц

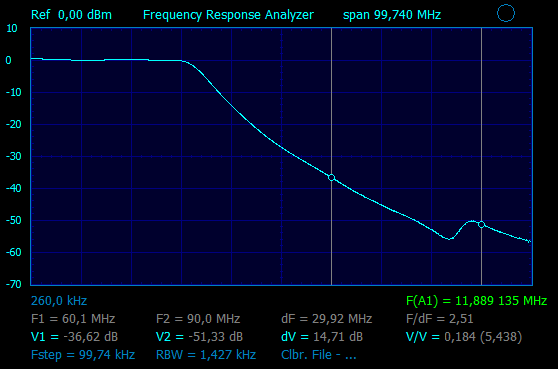

ачх до 30 мгц

Аватара пользователя
R0AEK
Сообщения: 252
Зарегистрирован: 03 ноя 2019, 22:30
Позывной: Саша R0AEK
Город: Красноярск-26
Благодарил (а): 38 раз
Поблагодарили: 43 раза

Проектирование платы для ФНЧ

Сообщение R0AEK » 03 мар 2020, 18:10

Vладимир писал(а):
03 мар 2020, 18:04
развел и испытал новую плату фнч для усилителя на rd16 от US5MSQ
Vладимир, а размеры платки какие получились?

По осе то очень даже!

Vладимир
Сообщения: 128
Зарегистрирован: 14 окт 2019, 00:26
Благодарил (а): 7 раз
Поблагодарили: 21 раз

Проектирование платы для ФНЧ

Сообщение Vладимир » 03 мар 2020, 18:11

ну и печатка для всего этого .
на номиналы индуктивностей и ёмкостей не обращайте внимания ,
это рабочеи записи
lpf step2_paralel_3_5.zip
(33.12 КБ) 13 скачиваний

Vладимир
Сообщения: 128
Зарегистрирован: 14 окт 2019, 00:26
Благодарил (а): 7 раз
Поблагодарили: 21 раз

Проектирование платы для ФНЧ

Сообщение Vладимир » 03 мар 2020, 18:16

размер платы 160 х 50

Vладимир
Сообщения: 128
Зарегистрирован: 14 окт 2019, 00:26
Благодарил (а): 7 раз
Поблагодарили: 21 раз

Проектирование платы для ФНЧ

Сообщение Vладимир » 10 мар 2020, 09:59

На фото выше на диапазоны 160 и 80 метров стоят чёрные кольца , они мне не понравились ,большие потери на них,
переделал на красные но более тонким проводом , чтоб обмотки влезли .

John Kramer
Сообщения: 33
Зарегистрирован: 07 июн 2020, 11:00
Благодарил (а): 3 раза

Проектирование платы для ФНЧ

Сообщение John Kramer » 10 июн 2020, 21:18

Можете ссылки дать на нормальные колечки для 80-20 ки?
