Отдельный полосовой диапазонный фильтра

Сообщение R4YAE » 20 окт 2019, 22:57

В условиях печальной шумовой обстановки в городе полезны такие приборы, как преселекторы. Особенно это актуально для трансиверов с двойным преобразование с высокой ПЧ. К примеру, мой SW2013 как раз такой. У него на входе стоит всего лишь ФНЧ 7-го порядка. Городить такую штуку с регулируемой полосой пропускания я не стал, ограничившись диапазонными фильтрами на 80-к и 40-ку.

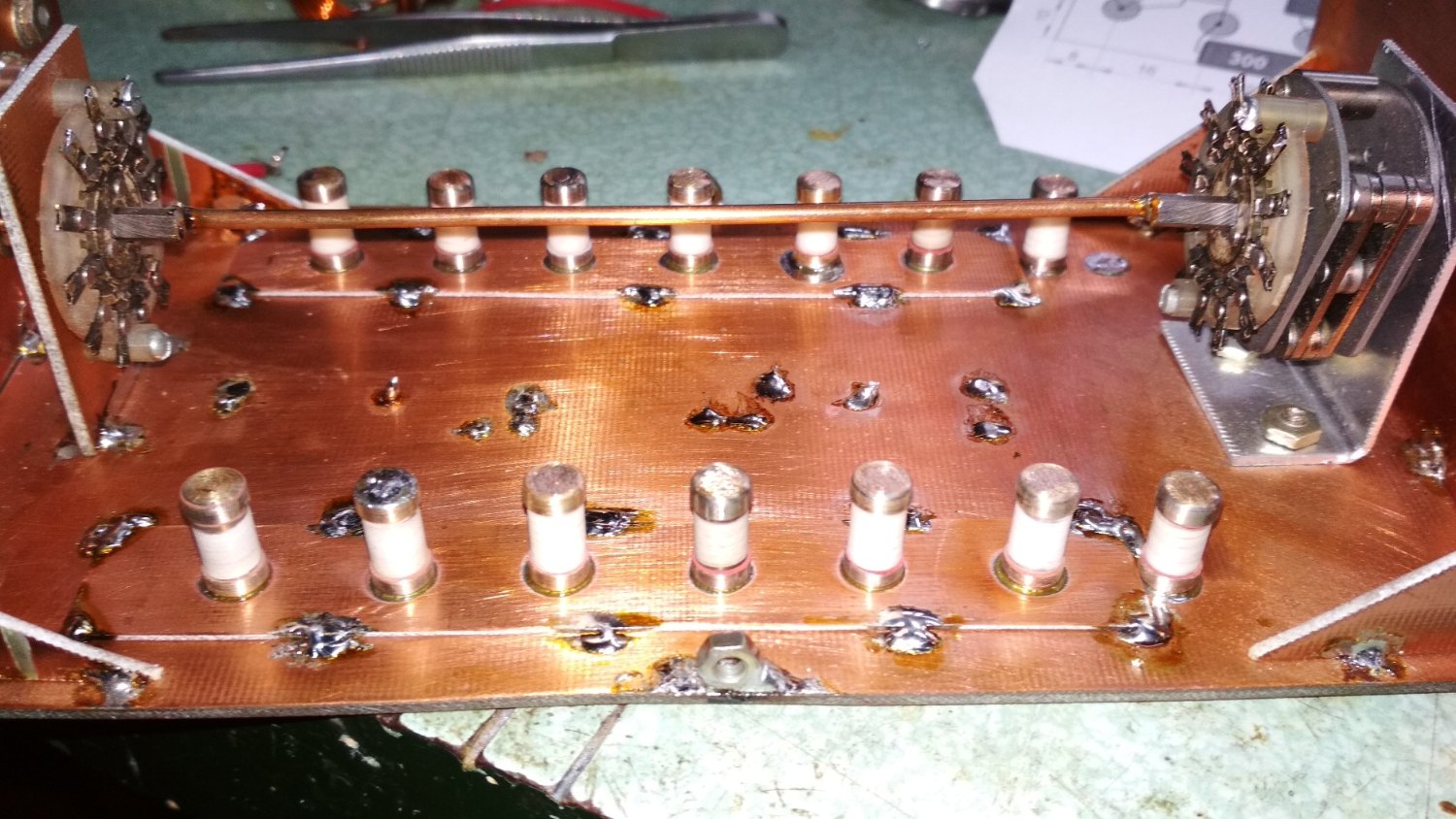

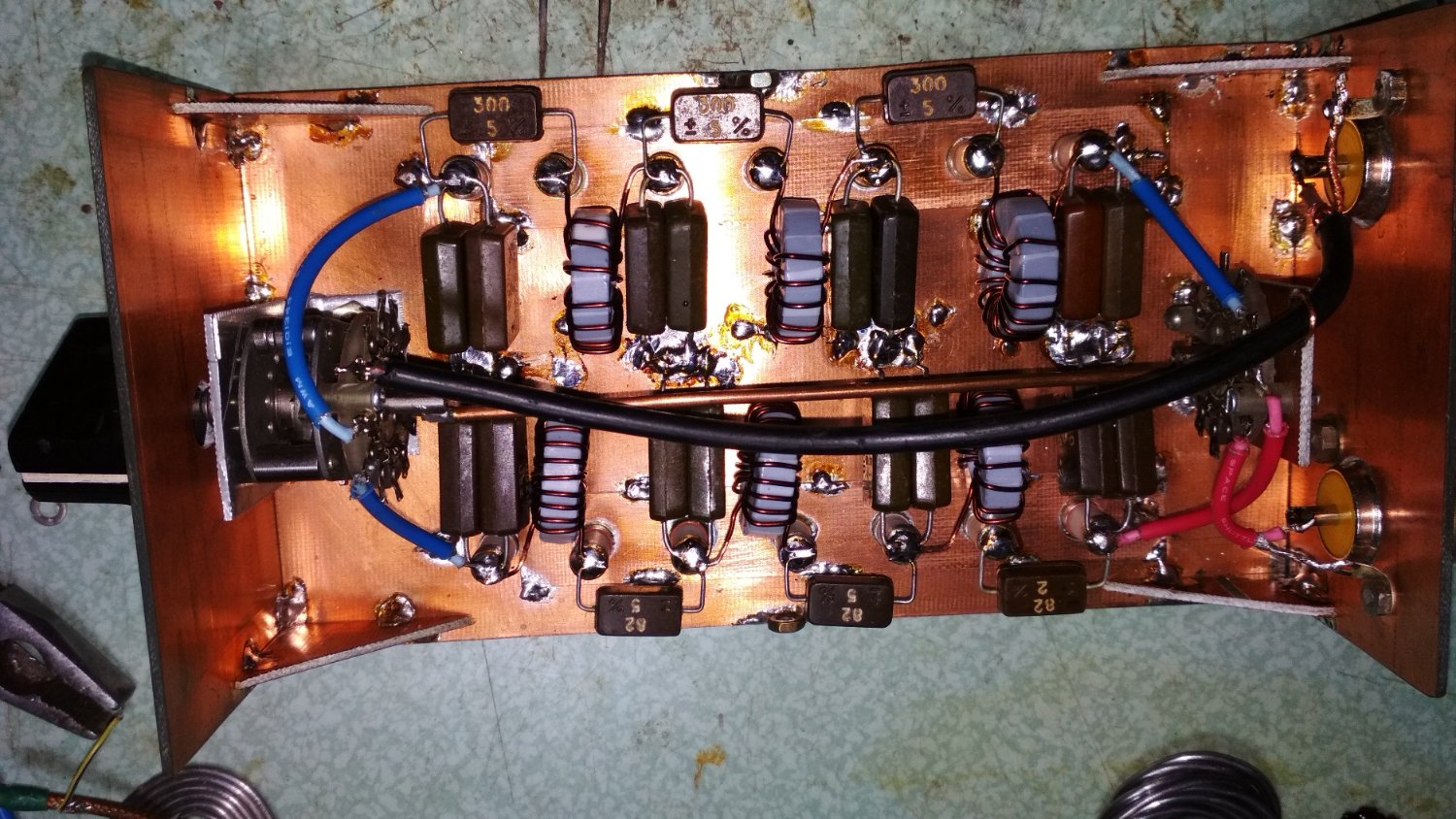

Монтаж выполнен на корпусах от резисторов МЛТ-1, конденсаторы КСО, катушки намотаны на ферритовых кольцах 20 мм типа 20ВН и 50ВН.
Удалось снизить уровень шумов на 3,5 МГц с 8 до 4 баллов. С коммутацией RX/TX не стал заморачиваться, этот ПДФ легко будет работать и на передачу с мощностью не меньше 20 ватт.
Вложения

tygra
Сообщения: 243
Зарегистрирован: 15 окт 2019, 19:52
Откуда: Казахстан
Позывной: -- -- --
Город: Жезказган
Благодарил (а): 51 раз
Поблагодарили: 45 раз

Отдельный полосовой диапазонный фильтра

Сообщение tygra » 21 окт 2019, 05:25

R4YAE, А где взять такие столбики керамические к платам паять ?
Такой какой есть , ничего не могу с этим поделать ) .

Vладимир
Сообщения: 129
Зарегистрирован: 14 окт 2019, 00:26
Благодарил (а): 7 раз
Поблагодарили: 21 раз

Отдельный полосовой диапазонный фильтра

Сообщение Vладимир » 21 окт 2019, 07:06

столбики это резисторы млт у которых содрали резистивный слой

tygra
Сообщения: 243
Зарегистрирован: 15 окт 2019, 19:52
Откуда: Казахстан
Позывной: -- -- --
Город: Жезказган
Благодарил (а): 51 раз
Поблагодарили: 45 раз

Отдельный полосовой диапазонный фильтра

Сообщение tygra » 21 окт 2019, 10:13

Vладимир писал(а):
21 окт 2019, 07:06
содрали резистивный слой
А как сдирали ?
Такой какой есть , ничего не могу с этим поделать ) .

Аватара пользователя
Chipmaster
Сообщения: 267
Зарегистрирован: 15 окт 2019, 05:18
Позывной: R9WBZ
Город: Уфа
Благодарил (а): 121 раз
Поблагодарили: 65 раз
Контактная информация:

Отдельный полосовой диапазонный фильтра

Сообщение Chipmaster » 21 окт 2019, 10:23

Обычно это делается мелкой наждачкой.

Аватара пользователя
R4YAE
Сообщения: 263
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 32 раза
Поблагодарили: 131 раз

Отдельный полосовой диапазонный фильтра

Сообщение R4YAE » 21 окт 2019, 10:27

tygra писал(а):
21 окт 2019, 10:13
А как сдирали ?
Зажал корпус резистора в дрели, саму дрель в тисках аккуратно закрепил. Ну и дальше шкуркой.

Аватара пользователя
R4YAE
Сообщения: 263
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 32 раза
Поблагодарили: 131 раз

Отдельный полосовой диапазонный фильтра

Сообщение R4YAE » 21 окт 2019, 10:37

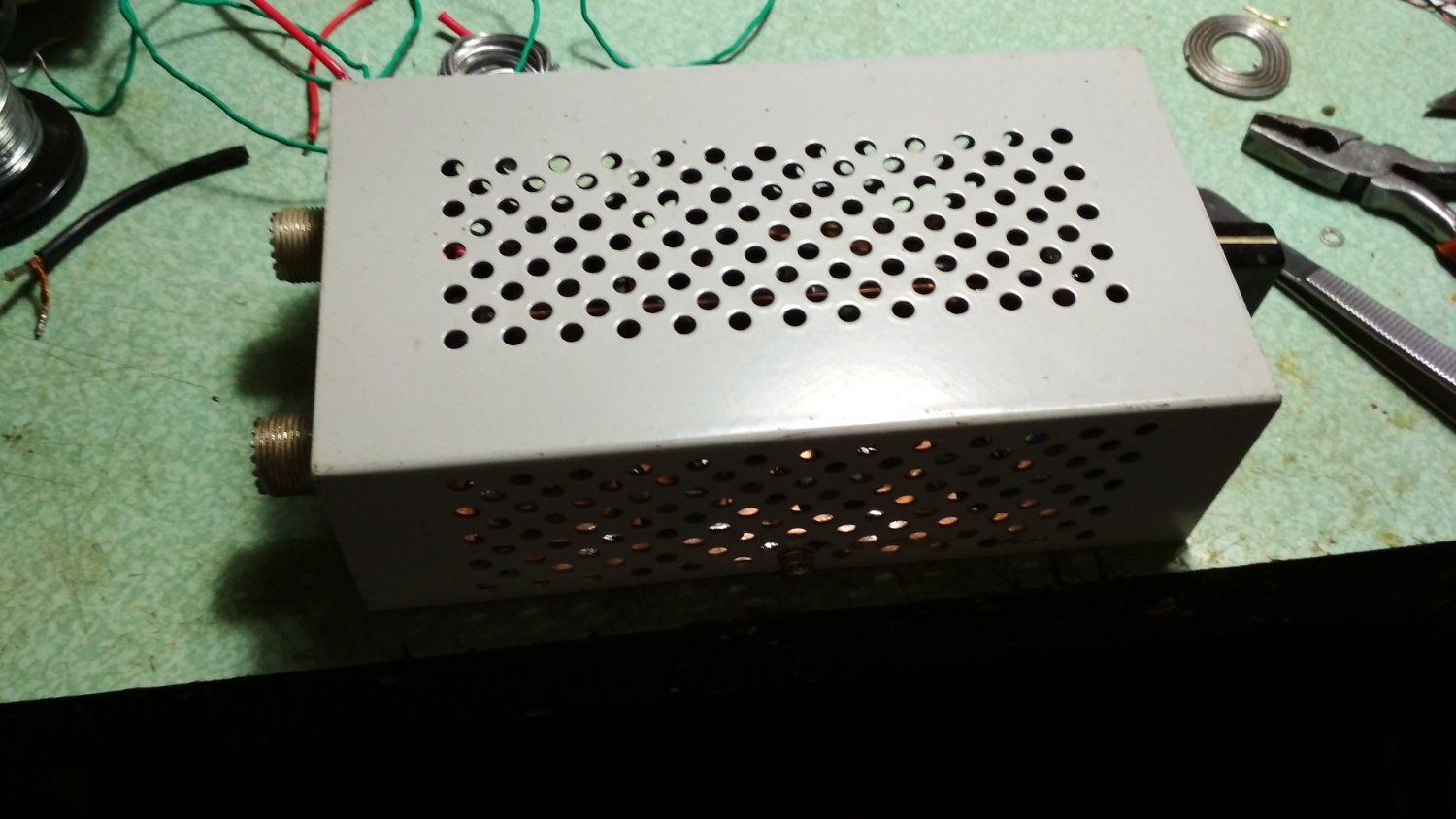

Изначально в этом корпусе располагался ФНЧ, но потом решил переделать всё на полосовые фильтры. Толку от них заметно больше.
Кстати, о помехах. Несколько лет назад возил трансивер в деревню, натянул "партизанскую" антенну (луч с противовесом) и включил 80-ку. Сначала подумал, что трансивер не исправен - динамик молчал. Но стоило перестроиться по диапазону, появились станции. В сельской местности иногда бывает очень тихо, особенно осенью, когда не слышно грозовых разрядов. Правда, и в деревне уже хватает светодиодного уличного освещения, ИБП и прочей дряни

tygra
Сообщения: 243
Зарегистрирован: 15 окт 2019, 19:52
Откуда: Казахстан
Позывной: -- -- --
Город: Жезказган
Благодарил (а): 51 раз
Поблагодарили: 45 раз

Отдельный полосовой диапазонный фильтра

Сообщение tygra » 21 окт 2019, 13:51

R4YAE писал(а):
21 окт 2019, 10:37
В сельской местности иногда бывает очень тихо
Угу потому не мало народу выезжает на природу с трансиверами , что бы и отдохнуть, и в тихом хорошем эфире без помех "кайфануть" ) .
R4YAE писал(а):
21 окт 2019, 10:27
Зажал корпус резистора в дрели, саму дрель в тисках аккуратно закрепил. Ну и дальше шкуркой.
Насколько долгая сия процедура ? Наверное так можно делать и с резисторами помельче ?
Такой какой есть , ничего не могу с этим поделать ) .

Аватара пользователя
RadioKot
Сообщения: 155
Зарегистрирован: 15 окт 2019, 16:38
Откуда: ДНР
Благодарил (а): 45 раз
Поблагодарили: 24 раза

Отдельный полосовой диапазонный фильтра

Сообщение RadioKot » 21 окт 2019, 15:08

Vладимир писал(а):
21 окт 2019, 07:06
столбики это резисторы млт у которых содрали резистивный слой
А зачем?
Дело пахнет... канифолью!

Аватара пользователя
R4YAE
Сообщения: 263
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 32 раза
Поблагодарили: 131 раз

Отдельный полосовой диапазонный фильтра

Сообщение R4YAE » 21 окт 2019, 18:37

tygra писал(а):
21 окт 2019, 13:51
Насколько долгая сия процедура ? Наверное так можно делать и с резисторами помельче ?
Час или больше на всё ушло. Можно и мелкие резисторы применить, но в дрель зажать уже не получится
RadioKot писал(а):
21 окт 2019, 15:08
А зачем?
Фарфоровые (керамические) изоляторы прочны как в механическом, так и в электрическом плане. Кстати, припаивал я их паяльной пастой при помощи фена
