Преобразователь балансного выхода микрофона к не балансному нужна схемка

Ответить
Аватара пользователя
AZM.SU
Сообщения: 136
Зарегистрирован: 17 окт 2019, 21:00
Город: Новосибирск
Благодарил (а): 29 раз
Поблагодарили: 34 раза

Преобразователь балансного выхода микрофона к не балансному нужна схемка

Сообщение AZM.SU » 19 окт 2019, 04:01

Собственно в профессиональной и более-менее профессиональном аудио микрофоны, обычно конденсаторные имеют балансный выход, плюс требуют "фантомного" питания в виде 48 вольт. Китайский микрофончик BM-800, близок к этому стандарту, хотя он и не совсем конденсаторный и даже работает от питания совсем не 48 вольт, а лишь 5 вольт, но тем не менее, хотелось бы подключить правильно.
Может кому попадались вменяемые схемы преобразования балансного выхода микрофона на не балансный (звуковая карта, трансивер, ...)?

Так то оно поняно 48 вольт через резисторы на 6,8к в две ноги разъёма и сигнал через конденсаторы на входу малошумящего операционного усилителя и будет счастье, но прежде, конечно хотелось изучить готовые разработки.

tygra
Сообщения: 243
Зарегистрирован: 15 окт 2019, 19:52
Откуда: Казахстан
Позывной: -- -- --
Город: Жезказган
Благодарил (а): 51 раз
Поблагодарили: 45 раз

Преобразователь балансного выхода микрофона к не балансному нужна схемка

Сообщение tygra » 19 окт 2019, 04:05

AZM.SU писал(а):
19 окт 2019, 04:01
Так то оно поняно 48 вольт через резисторы на 6,8к в две ноги разъёма и сигнал через конденсаторы на входу малошумящего операционного усилителя и будет счастье, но прежде, конечно хотелось изучить готовые разработки.
Именно так и делал , только 48в делал из ТТЛ преобразователя на диодах , не было такого мелкого трансика на такое напряжение , а мотать было очень лень .
Такой какой есть , ничего не могу с этим поделать ) .

Аватара пользователя
AZM.SU
Сообщения: 136
Зарегистрирован: 17 окт 2019, 21:00
Город: Новосибирск
Благодарил (а): 29 раз
Поблагодарили: 34 раза

Преобразователь балансного выхода микрофона к не балансному нужна схемка

Сообщение AZM.SU » 19 окт 2019, 04:09

tygra, я так и думаю сделать, но в микрофоных сигналах дело то такое, что чем меньше шумов, тем лучше и тут уже и операционники хитрые и хитро включены могут быть в нормальных схемах. Это для уровней сигналов линейного входа можно LM358 и оно запоёт, а с микрофоном то оно зашумит больше чем запоёт :)
Помнится однажды MC33110 мучал-мучал, ох уж и намучался :)

tygra
Сообщения: 243
Зарегистрирован: 15 окт 2019, 19:52
Откуда: Казахстан
Позывной: -- -- --
Город: Жезказган
Благодарил (а): 51 раз
Поблагодарили: 45 раз

Преобразователь балансного выхода микрофона к не балансному нужна схемка

Сообщение tygra » 19 окт 2019, 04:12

AZM.SU писал(а):
19 окт 2019, 04:09
а с микрофоном то оно зашумит больше чем запоёт
Ну смотря для чего , обычно для передатчика это не так критично .
Такой какой есть , ничего не могу с этим поделать ) .

Аватара пользователя
AZM.SU
Сообщения: 136
Зарегистрирован: 17 окт 2019, 21:00
Город: Новосибирск
Благодарил (а): 29 раз
Поблагодарили: 34 раза

Преобразователь балансного выхода микрофона к не балансному нужна схемка

Сообщение AZM.SU » 19 окт 2019, 17:47

tygra писал(а):
19 окт 2019, 04:12
обычно для передатчика это не так критично
Не знаю кому как, но я предпочитаю, чтобы если работа идёт в режимах с постоянной несущей (АМ/ЧМ) то при нажатии на передачу в несущей была полнатишина до тех пор, пока не будет звучать голос, чтобы потенциально можно было услышать как со стола на пол упадёт резистор типоразмера 0805. При желании хрусты, трески и фонину всегда можно добавить :)

tygra
Сообщения: 243
Зарегистрирован: 15 окт 2019, 19:52
Откуда: Казахстан
Позывной: -- -- --
Город: Жезказган
Благодарил (а): 51 раз
Поблагодарили: 45 раз

Преобразователь балансного выхода микрофона к не балансному нужна схемка

Сообщение tygra » 20 окт 2019, 19:29

Собственно вот эта платка :
Такой какой есть , ничего не могу с этим поделать ) .

Аватара пользователя
AZM.SU
Сообщения: 136
Зарегистрирован: 17 окт 2019, 21:00
Город: Новосибирск
Благодарил (а): 29 раз
Поблагодарили: 34 раза

Преобразователь балансного выхода микрофона к не балансному нужна схемка

Сообщение AZM.SU » 20 окт 2019, 19:48

tygra, миленько. Особенно преобразователь в высокое :)
Я думаю ограничится 24 вольтами для своего BM-800, у него всё равно внутри стабилизатор в 12 вольт.
Преобразователь в высокое запилю на MT3608, после него повешу LC фильтр и за ним L7824, чтобы уж точно никакие свисто-шумы с импульсника не лезли. А сам микрофонный усилитель/повторитель на NE5532.
Сегодня платку развёл, ЛУТ накинул на текстолит, чуть попозже вытравлю.

У вас какой ОУ в тракте?

tygra
Сообщения: 243
Зарегистрирован: 15 окт 2019, 19:52
Откуда: Казахстан
Позывной: -- -- --
Город: Жезказган
Благодарил (а): 51 раз
Поблагодарили: 45 раз

Преобразователь балансного выхода микрофона к не балансному нужна схемка

Сообщение tygra » 20 окт 2019, 19:52

AZM.SU писал(а):
20 окт 2019, 19:48
У вас какой ОУ в тракте?
Оригинальная 5532 выдранная из старой звуковушки от компа
Такой какой есть , ничего не могу с этим поделать ) .

Аватара пользователя
AZM.SU
Сообщения: 136
Зарегистрирован: 17 окт 2019, 21:00
Город: Новосибирск
Благодарил (а): 29 раз
Поблагодарили: 34 раза

Преобразователь балансного выхода микрофона к не балансному нужна схемка

Сообщение AZM.SU » 20 окт 2019, 19:56

tygra, ясненько. Видимо сулдьба этим ОУ так работать :)

Аватара пользователя
AZM.SU
Сообщения: 136
Зарегистрирован: 17 окт 2019, 21:00
Город: Новосибирск
Благодарил (а): 29 раз
Поблагодарили: 34 раза

Преобразователь балансного выхода микрофона к не балансному нужна схемка

Сообщение AZM.SU » 21 окт 2019, 18:08

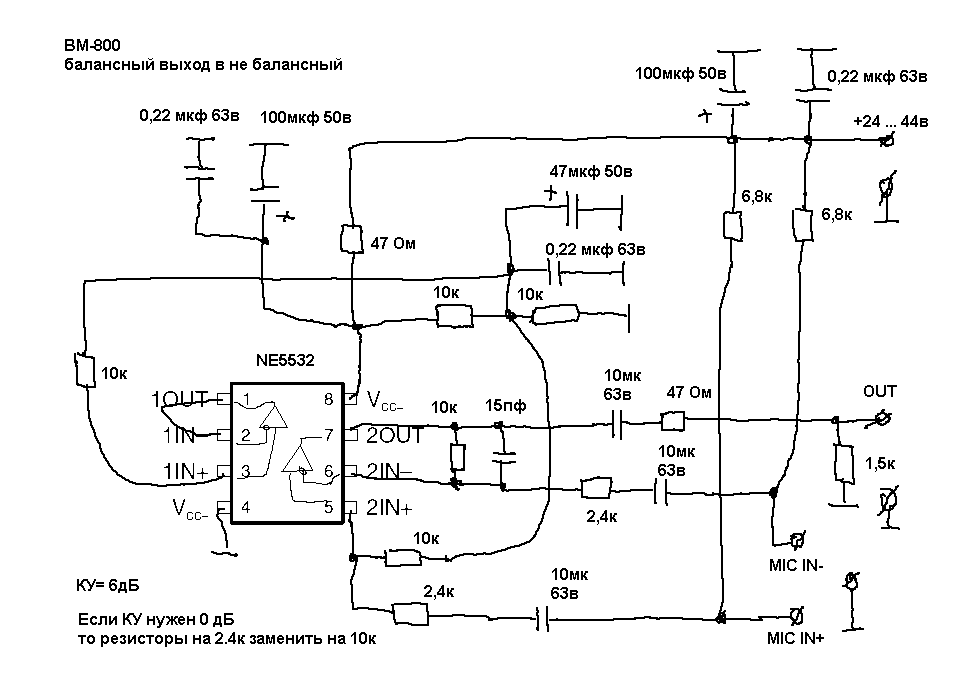

Собственно сколхозил схемку:
BM800 балансный в не балансный.gif
И платку:
platko_ne5532.zip
(5.37 КБ) 109 скачиваний
И собрал криво-косо, бежал фотать аж таки слетели, флюс не отмыл, лаком не залачил:
