Диапазонный полосовой фильтр
Сообщение Oleg » 16 дек 2021, 11:50
Станислав, у Вас отличный прибор!
Собственно, мой пост про измерение Осой индуктивности и добротности на частотах до 100 МГц был для Владимира.
Собственно, мой пост про измерение Осой индуктивности и добротности на частотах до 100 МГц был для Владимира.
Олег
R2AVB
R2AVB
Oleg
- ru0aog
- Сообщения: 1053
- Зарегистрирован: 30 сен 2021, 05:50
- Позывной: ru0aog
- Город: Красноярск
- Имя: Станислав
- Благодарил (а): 138 раз
- Поблагодарили: 151 раз
Диапазонный полосовой фильтр
Сообщение ru0aog » 16 дек 2021, 12:36
я пока не очень доволен. Нету вау-эффекта


Надо поработать с ним подольше.
Щупы - говно.
Зато теперь можно точить что-то своё и мерить по месту.
ru0aog
ShAlex13
- R9OFG
- Сообщения: 1288
- Зарегистрирован: 03 ноя 2019, 22:30
- Позывной: R9OFG, ex R0AEK
- Город: Новосибирск
- Имя: Саша
- Благодарил (а): 198 раз
- Поблагодарили: 311 раз
- Контактная информация:
Диапазонный полосовой фильтр
Сообщение R9OFG » 21 дек 2021, 22:54
Пробую тут всякие ДПФ, хочется попроще и по эффективней

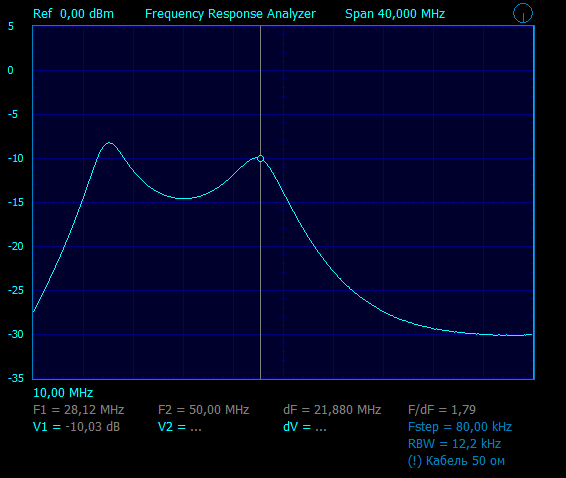

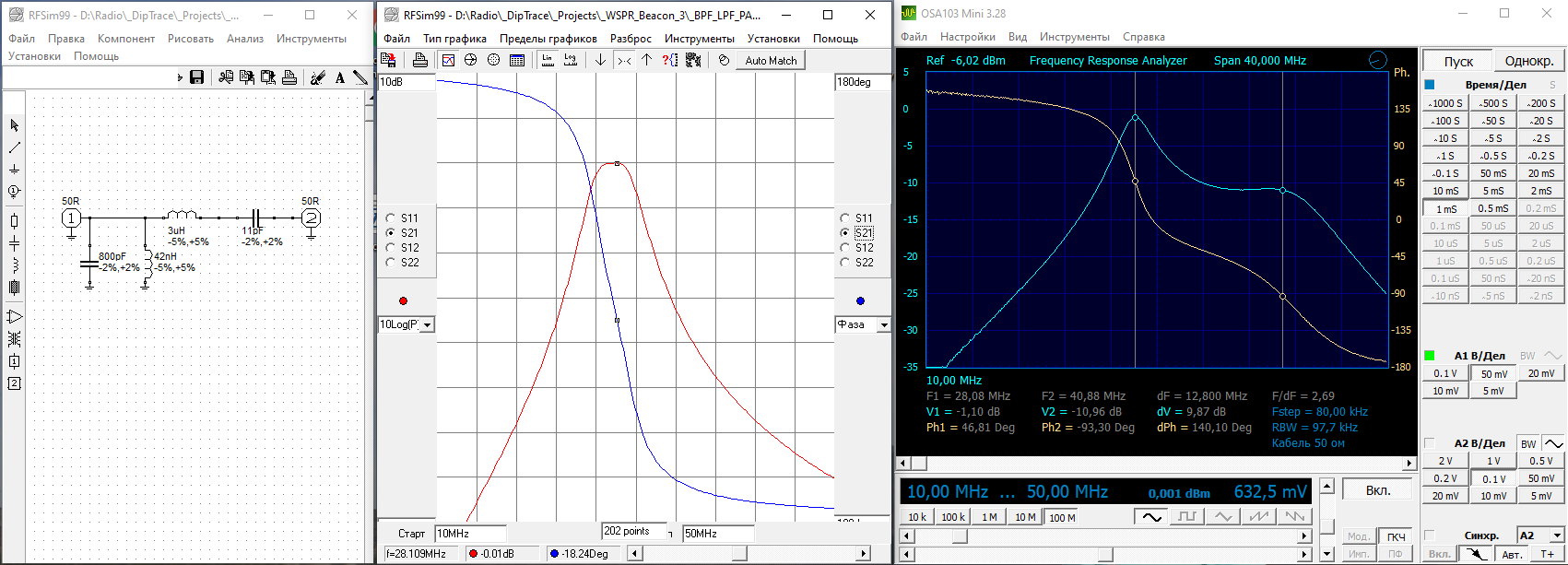

Вот что RFSimm насчитал под имеющиеся компоненты, и практический результат

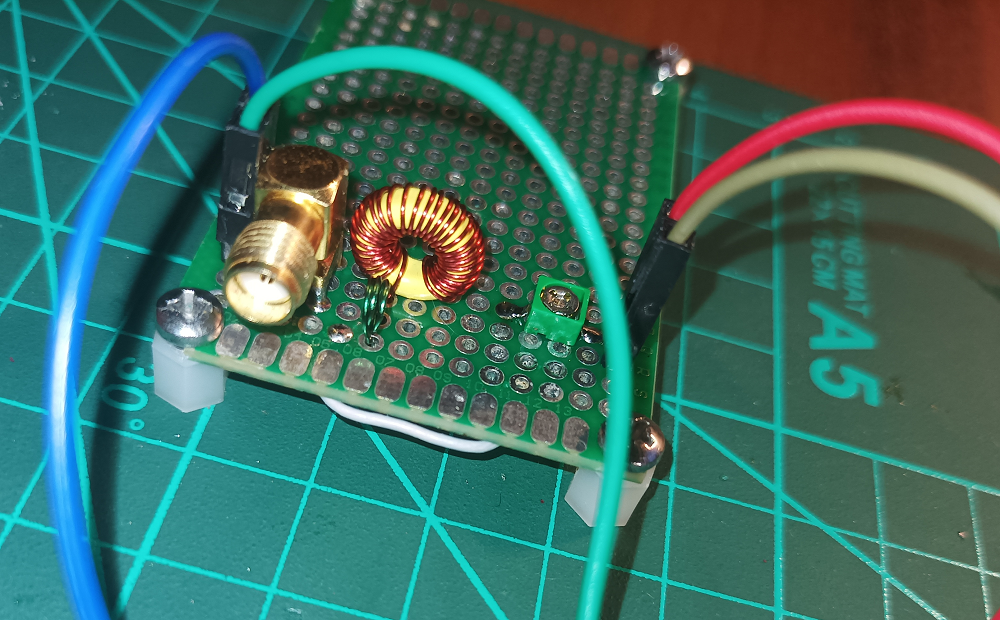

Индуктивности осой проверял перед монтажом (как калькулятор показал так, и получилось), 3uH на T37-6 - 32 витка, 42nH намотал на сверле диаметром 3мм - 3 витка (на фото зеленым проводом) провод в обоих случаях #26 или по нашему 0,4мм.
800pF из двух SMD 470pF и 330pF, 11pF подстроечник зеленый справа с максимумом в 60pF, этим же подстроечником полоса хорошо сдвигается вниз и вверх.
Вопрос - трамплин справа это монтаж?! Есть смысл с хорошей землей платку делать!?

Вот что RFSimm насчитал под имеющиеся компоненты, и практический результат
Индуктивности осой проверял перед монтажом (как калькулятор показал так, и получилось), 3uH на T37-6 - 32 витка, 42nH намотал на сверле диаметром 3мм - 3 витка (на фото зеленым проводом) провод в обоих случаях #26 или по нашему 0,4мм.
800pF из двух SMD 470pF и 330pF, 11pF подстроечник зеленый справа с максимумом в 60pF, этим же подстроечником полоса хорошо сдвигается вниз и вверх.
Вопрос - трамплин справа это монтаж?! Есть смысл с хорошей землей платку делать!?
R9OFG
-
- Сообщения: 388
- Зарегистрирован: 22 окт 2019, 16:06
- Позывной: R2AVB
- Город: Москва
- Имя: Олег
- Благодарил (а): 55 раз
- Поблагодарили: 118 раз
Диапазонный полосовой фильтр
Сообщение Oleg » 22 дек 2021, 02:19
Александр,

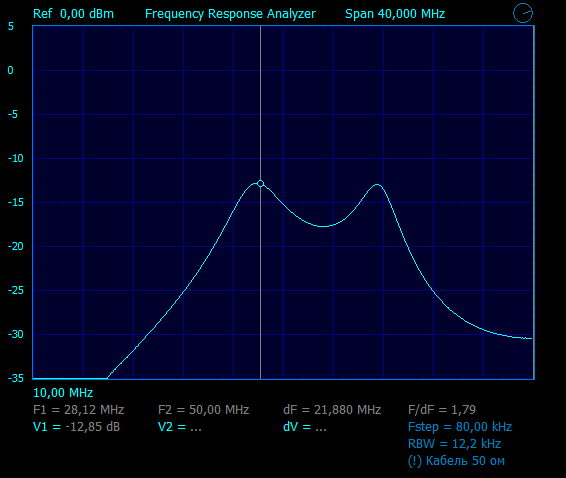

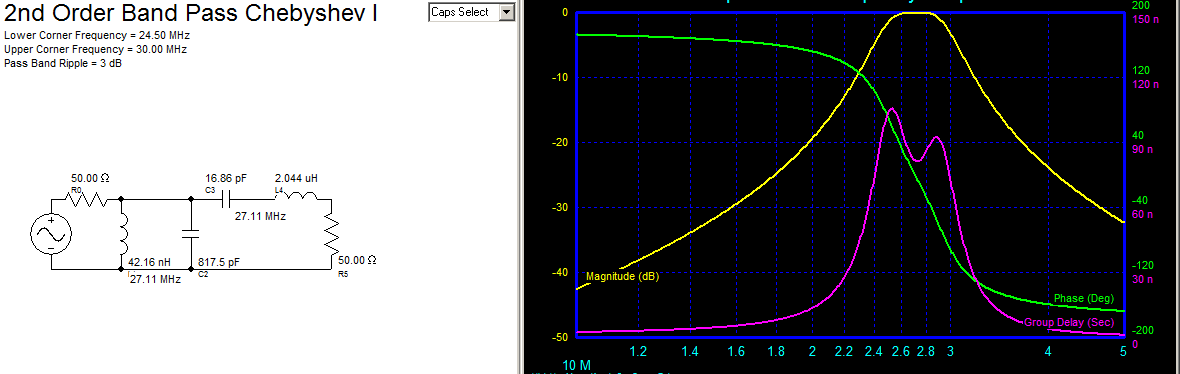

Я немного "поиграл" с моделью Вашего фильтра в RFSimm. По-моему у Вас на макете неточно настроен первый контур (800 пФ с катушкой 42 нГн). Попробуйте подключить и к нему подстроечный кондесатор и посмотрите как меняется настройка. На 100% не уверен, но при неточной настройке первого контура (выше чем на 28 МГц) получается очень похожая картинка АЧХ.
Ну и монтаж лучше сделать со сплошной землей, а подключения делать только коаксиальными кабелями.
Я немного "поиграл" с моделью Вашего фильтра в RFSimm. По-моему у Вас на макете неточно настроен первый контур (800 пФ с катушкой 42 нГн). Попробуйте подключить и к нему подстроечный кондесатор и посмотрите как меняется настройка. На 100% не уверен, но при неточной настройке первого контура (выше чем на 28 МГц) получается очень похожая картинка АЧХ.
Ну и монтаж лучше сделать со сплошной землей, а подключения делать только коаксиальными кабелями.
Олег
R2AVB
R2AVB
Oleg
- R9OFG
- Сообщения: 1288
- Зарегистрирован: 03 ноя 2019, 22:30
- Позывной: R9OFG, ex R0AEK
- Город: Новосибирск
- Имя: Саша
- Благодарил (а): 198 раз
- Поблагодарили: 311 раз
- Контактная информация:
Диапазонный полосовой фильтр
Сообщение R9OFG » 22 дек 2021, 07:45

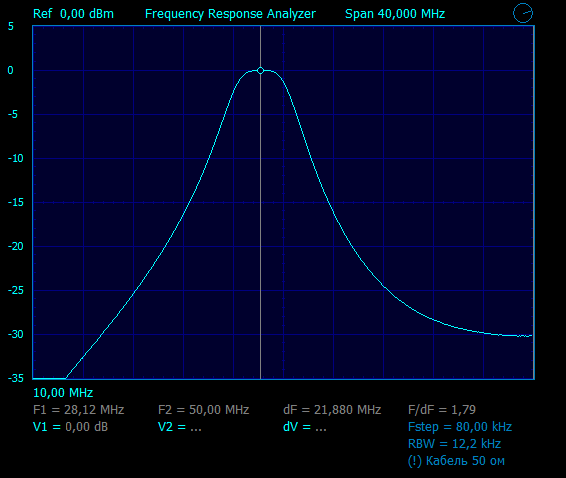

Oleg, Вы как в воду глядели! Жму руку! Вот ниже результат, добавил почти 400pF

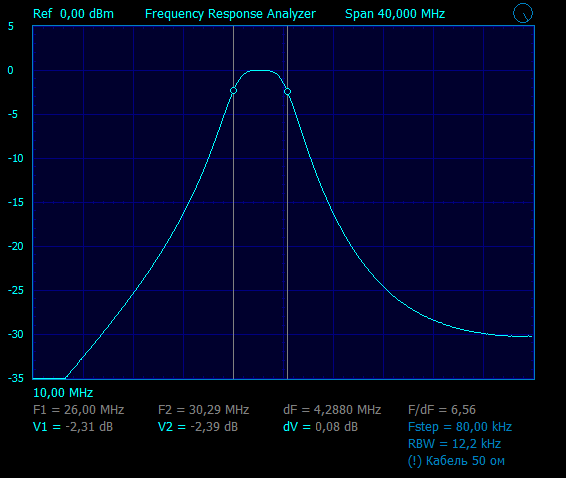

А это при расстройке подстроечником который в схеме 11pF
А это при расстройке подстроечником который в схеме 11pF
R9OFG
ru0aog
- R9OFG
- Сообщения: 1288
- Зарегистрирован: 03 ноя 2019, 22:30
- Позывной: R9OFG, ex R0AEK
- Город: Новосибирск
- Имя: Саша
- Благодарил (а): 198 раз
- Поблагодарили: 311 раз
- Контактная информация:
Диапазонный полосовой фильтр
Сообщение R9OFG » 22 дек 2021, 08:21
ru0aog, приветствую Станислав!
Емкости новые, из ленты, не проверял, надо посмотреть будет, а катушки осой замерял там все четко, больше склоняюсь к монтажу.
Емкости новые, из ленты, не проверял, надо посмотреть будет, а катушки осой замерял там все четко, больше склоняюсь к монтажу.
R9OFG
-
- Сообщения: 388
- Зарегистрирован: 22 окт 2019, 16:06
- Позывной: R2AVB
- Город: Москва
- Имя: Олег
- Благодарил (а): 55 раз
- Поблагодарили: 118 раз
Диапазонный полосовой фильтр
Сообщение Oleg » 22 дек 2021, 10:57
Такая малая индуктивность (42 нГн) измеряется Осой неточно. Для Осы диапазон измерения индуктивностей - от 50 нГн до 3 Гн.
Олег
R2AVB
R2AVB
Oleg
- R9OFG
- Сообщения: 1288
- Зарегистрирован: 03 ноя 2019, 22:30
- Позывной: R9OFG, ex R0AEK
- Город: Новосибирск
- Имя: Саша
- Благодарил (а): 198 раз
- Поблагодарили: 311 раз
- Контактная информация:
Диапазонный полосовой фильтр
Сообщение R9OFG » 22 дек 2021, 12:25
Там еще плюсуется индуктивность разъема и куска кабеля, оса показала ~30нГн всего этого и с измеряемой индуктивностью 73нГн
R9OFG
