Отдельный полосовой диапазонный фильтра

R4YAE · Сообщение **R4YAE** » 02 апр 2020, 23:15

Криворукий, попробуйте померить добротность своих катушек. Для этих целей я смастерил себе приставку к своему NWT-7, предложенную Беленецким. Хороший способ оценить добротность контура

Подробности можно найти на его сайте https://us5msq.com.ua/shhup-pristavka-k ... -konturov/

Криворукий

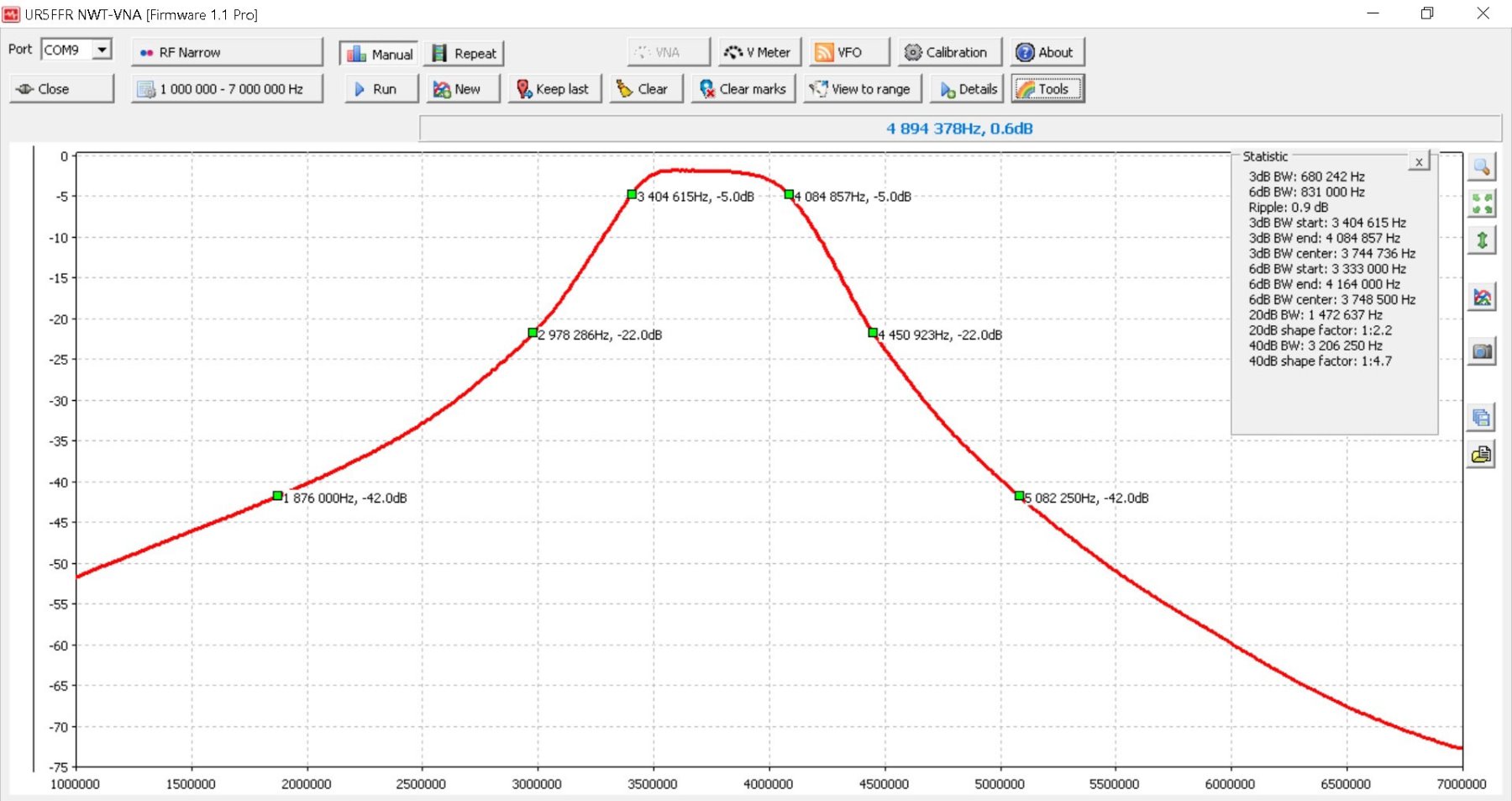

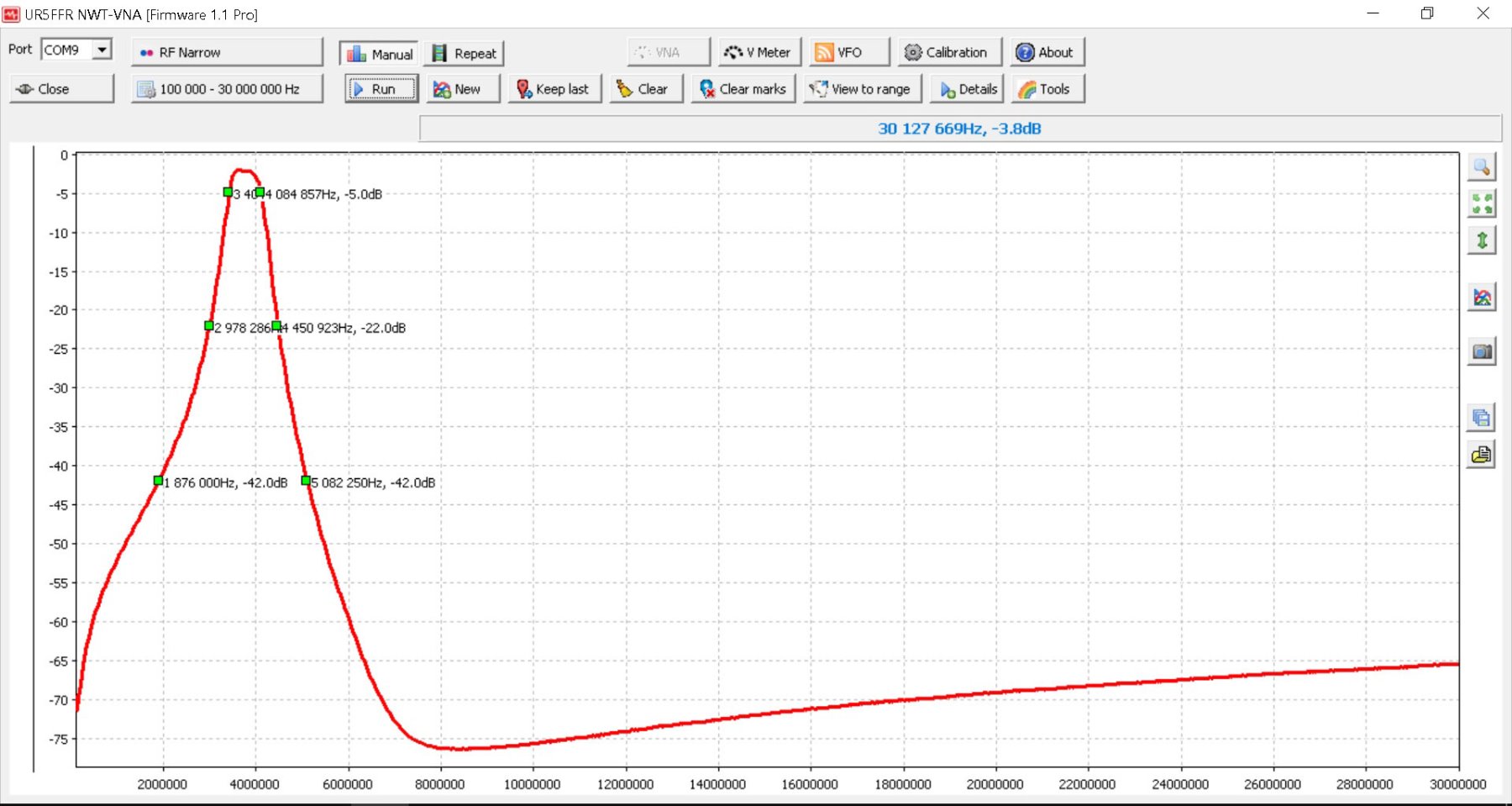

R4YAE, в общем довёл я фильтр на 80м примерно к такой же АЧХ как у Вас и никаких катушек

Теперь возьмусь за фильтр на 40м. Сделаю хитрее. Расчёт фильтра сделаю под стандартный дроссель.

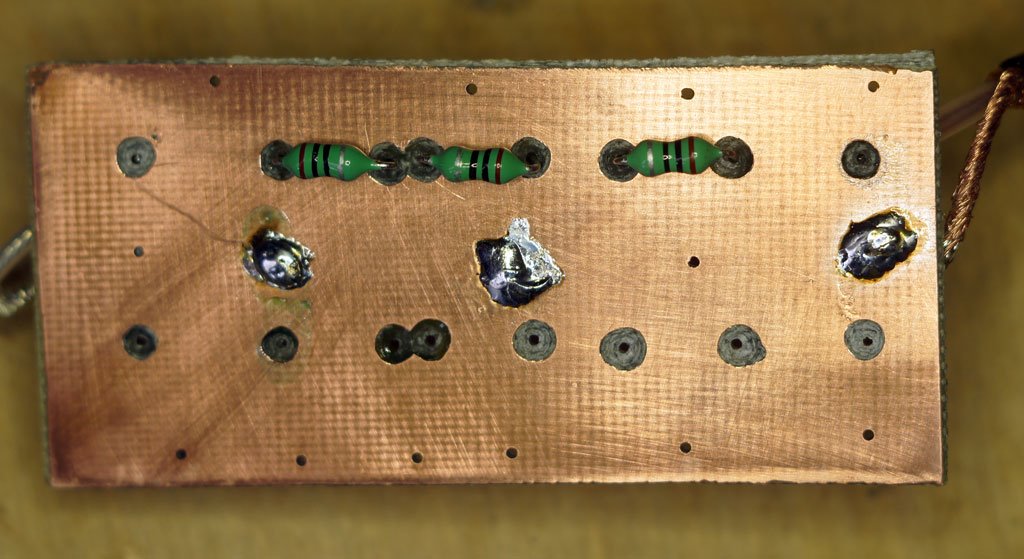

Потом перемотаю катушки и сравню АЧХ катушек с дросселями. Хотя плату уже под стандартные дроссели вытравил предвидя результат.

Криворукий

R4YAE писал(а): ↑
02 апр 2020, 23:15
Криворукий, попробуйте померить добротность своих катушек.

Вот попробовал.

Программа не показывает добротность, но если я всё правильно понимаю, то посчитать можно по формуле Q=Fрез./ΔF

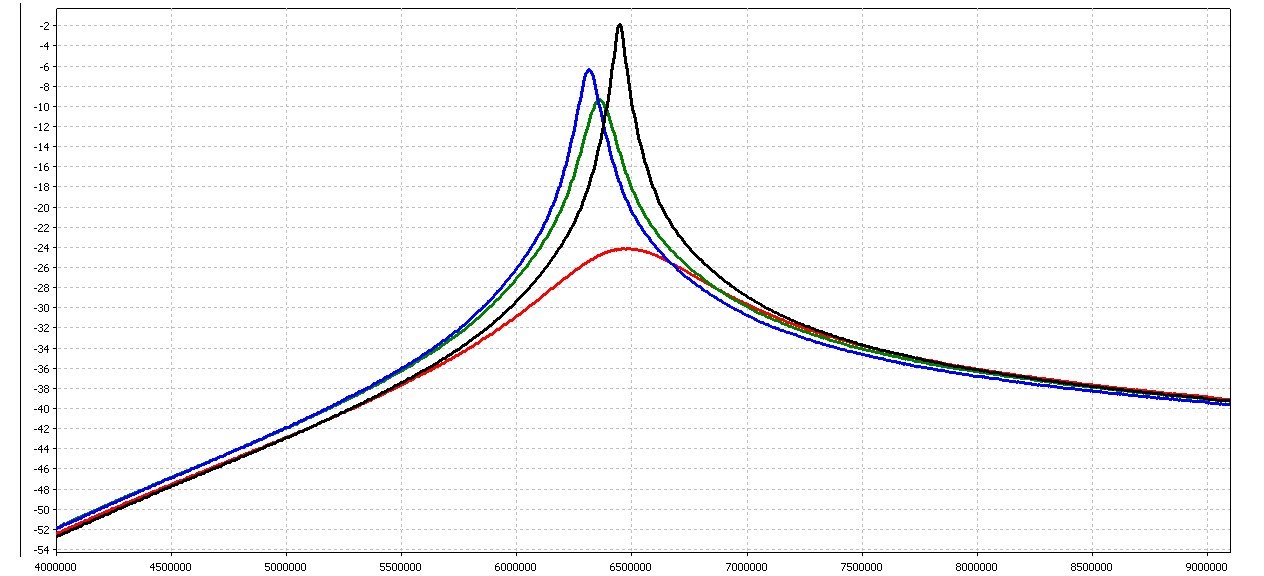

Оценил (примерно) добротность китайских колец, которые у меня есть.

Чёрный - кольцо Т50-6 Q=140
Синий - кольцо Т68-2 Q=80
Зелёный - полосатый дроссель Q=50
Красный - Т37-2 Q=...

R4YAE · Сообщение **R4YAE** » 05 апр 2020, 20:01

Криворукий писал(а): ↑
05 апр 2020, 18:55
Программа не показывает добротность

Добротность можно оценить по "крутости" АЧХ контура - чем меньше затухание, тем больше добротность. Соответственно, у катушки с чёрным графиком добротность больше, чем у "красной"

Криворукий писал(а): ↑
05 апр 2020, 18:55
Зелёный - полосатый дроссель Q=50

Так и есть, у этих дросселей в диапазоне индуктивностей до нескольких десятков мкГн производитель заявляет добротность 40

У меня амидоновских колец нет, проводил эксперименты с ферритами. Даже у небольшого колечка диаметром 10мм добротность 200-220

John Kramer · Сообщение **John Kramer** » 10 июн 2020, 19:13

Подскажите возможно ли применение колечек с маркировкой М2000НМ-А 1280 в полосовых фильтрах на 80 и 40м?

R2AJI · Сообщение **R2AJI** » 10 июн 2020, 21:37

John Kramer, 2000 много, даже 1000 будет много.

John Kramer · Сообщение **John Kramer** » 10 июн 2020, 21:42

с компьтерных блоков питания желтые колечки подойдут?

R2AJI · Сообщение **R2AJI** » 10 июн 2020, 22:15

Нет не подойдут, они сильно низкочастотные. Закажите амидоны, сейчас это не сложно и не дорого. Я знаю двух человек, которые торгуют в России и от обоих приходили нормальные кольца.

R4YAE · Сообщение **R4YAE** » 10 июн 2020, 23:28

John Kramer, Можете купить 12мм ферритовые кольца в Чип и Дипе. https://www.chipdip.ru/catalog-show/fer ... .4678=2EaB На 80-ку подойдут 50ВН, на 40 метров - 30ВН. Стоят по 30 рублей. По параметрам катушки получатся не хуже, чем на амидонах.

John Kramer · Сообщение **John Kramer** » 10 июн 2020, 23:32

Да тут одна доставка сколько только выйдет. Может на алике кинете ссылку на колечки.
