[Alex Hoffman]

evgeny.zaryanov, Вы написали слишком много, но ни одного слова по существу.
Какая добротность получилась у Ваших катушек?

[evgeny.zaryanov]

На каркасах в экране 5мм : Q = 34 (АТТ0), Q = 67 (АТТ-10).
На кольцах Амидон : Q = 227 (АТТ0), Q = 736 (АТТ-10)

Про АТТ я писал выше.

[Alex Hoffman]

На кольцах Амидон : Q = 227 (АТТ0), Q = 736 (АТТ-10)

При такой добротности катушек, в принципе невозможно получить в ДПФ указанное Вами затухание.
(добротностью качественных конденсаторов можно пренебречь).
Тут одно из двух - либо Вы неправильно меряете затухание, либо неправильно измерили добротность.
Лично я, склоняюсь к первому варианту. Но подождём, что скажут, остальные коллеги.

[Oleg]

Но попробовав по всякому не могу добиться нужного результата

Евгений, о каком ожидаемом результате идет речь?
Вы так и не привели требуемые параметры фильтров по каждому диапазону (полоса пропускания по заданному уровню, потери в полосе пропускания, ослабление на заданных частотах в полосе задерживания)

попробовал использовать амидоновские кольца, вместо катушек, при 3 контурной схеме у меня 20 метровый диапазон удалось вытянуть затухание до 3.4дб

3.4 дБ - это совершенно нормальный результат для треконтурного ДПФ диапазона 20 метров, выполненного на кольцах T37.

сейчас я так понимаю нужно искать какую то другую схему

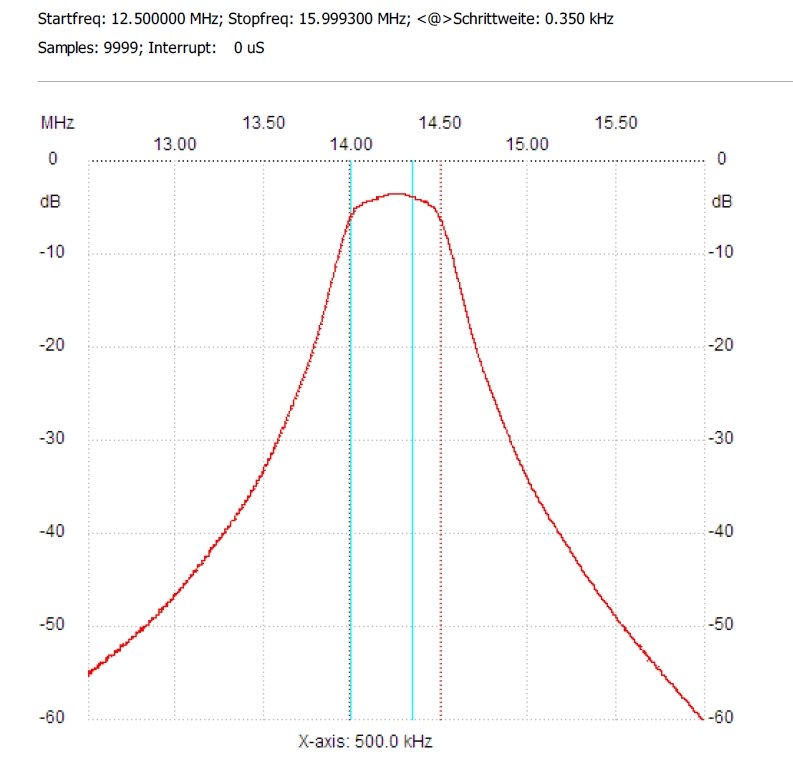

Вот АЧХ трехконтурного ДПФ на диапазон 20 метров на кольцах T37-6 "по другой схеме" (я его макетировал несколько лет назад)

Для фильтра с полосой 523 кГц (по уровню -3 дБ от максимума) потери в полосе пропускания составили 3.5 дБ. Всё как в расчётах.

Дело в том, что потери в полосе пропускания зависят, в основном, от следующих факторов
1. Количество реактивных элементов (порядок фильтра)
2. Добротность катушек (и конденсаторов, но у нормальных конденсаторов на КВ диапазонах добротность обычно не хуже 1000)
3. Полоса пропускания фильтра
4. Средняя частота полосы пропускания
Схема также немного влияет на потери в полосе пропускания, но по сравнению с указанными факторами это влияние довольно незначительно.

[Alex Hoffman]

3.4 дБ - это совершенно нормальный результат

Разговор шёл вроде как за 10 Дб и более?
