Помогите перевести схему на советскую базу

Аватара пользователя
RadioKot
Сообщения: 155
Зарегистрирован: 15 окт 2019, 16:38
Откуда: ДНР
Благодарил (а): 45 раз
Поблагодарили: 24 раза

Помогите перевести схему на советскую базу

Сообщение RadioKot » 01 дек 2019, 03:36

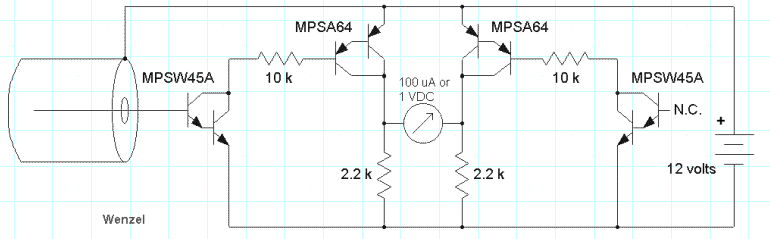

Решил вот создать себе ионизационную камеру. Изучив некоторый материал, понял, что эта схема наиболее чувствительна. Но возникла проблема с деталями, а именно транзисторами. Из MPSA, я могу купить только 18, 42 и 92, может они подойдут? Хотя очень хотел бы собрать на советских транзисторах. Заранее спасибо.
Вложения
Opera Снимок_2019-12-01_033100_www.techlib.com.png
Дело пахнет... канифолью!

malin666
Сообщения: 41
Зарегистрирован: 14 окт 2019, 08:10
Откуда: Печоры
Позывной: UB1WBP
Благодарил (а): 4 раза
Поблагодарили: 8 раз
Контактная информация:

Помогите перевести схему на советскую базу

Сообщение malin666 » 01 дек 2019, 09:00

mpsa то фигня на что менять,хуже с mpsw у которого коэффициент передачи 25000,из росийских не припомню с таким
но к счастью не то не то не является дефицитом и присутствует в интернет магазинах
ну и у китайцев само собой,на ебее есть все позиции из схемы

Аватара пользователя
RadioKot
Сообщения: 155
Зарегистрирован: 15 окт 2019, 16:38
Откуда: ДНР
Благодарил (а): 45 раз
Поблагодарили: 24 раза

Помогите перевести схему на советскую базу

Сообщение RadioKot » 01 дек 2019, 17:09

Я же написал, что имею возможность купить и что у меня есть.
Дело пахнет... канифолью!

Аватара пользователя
R4YAE
Сообщения: 136
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 17 раз
Поблагодарили: 60 раз

Помогите перевести схему на советскую базу

Сообщение R4YAE » 01 дек 2019, 18:08

RadioKot писал(а):
01 дек 2019, 03:36
Хотя очень хотел бы собрать на советских транзисторах
Вместо составного MPSW45 хорошо будут работать пара отечественных транзисторов КТ3102 с буквенным индексом Г или Е, соедините их так же, как и на картинке - по схеме Дарлингтона. У этих транзисторов минимальный коэффициент передачи тока эмиттера 400, а общее значение получится 400*400=160000, что вполне вписывается в таковой параметр у MPSW45. MPSA64 соответственно заменит пара КТ3107 К или Л.
На худой конец можно применить и КТ315/КТ361 Б, Г или Е, но придётся подобрать их с возможно большим коэффициентом передачи

Аватара пользователя
RadioKot
Сообщения: 155
Зарегистрирован: 15 окт 2019, 16:38
Откуда: ДНР
Благодарил (а): 45 раз
Поблагодарили: 24 раза

Помогите перевести схему на советскую базу

Сообщение RadioKot » 01 дек 2019, 18:42

Ну 4 штуки кт3102 точно найду, еще постараюсь найти. А как вариант можно по схеме Дарлигтона собрать 3-4 транзистора?
Дело пахнет... канифолью!

Аватара пользователя
R4YAE
Сообщения: 136
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 17 раз
Поблагодарили: 60 раз

Помогите перевести схему на советскую базу

Сообщение R4YAE » 01 дек 2019, 20:27

Можно, но зачем? В данном случае больше не значит лучше. КТ3102 более чем достаточно. В принципе, тут можно применить такие импортные распространённые и дешёвые транзисторы (npn/pnp): 2SC9014/2SC9015, BC547/BC557, 2N3904/2N3906.
Ещё забыл добавить - раз схема мостовая, то очень желательно отобрать транзисторы с одинаковыми произведениями коэффициента передачи. То есть у первой пары должно быть примерно столько же, что и у четвёртой, у второй столько же, сколько у третьей.

Аватара пользователя
RadioKot
Сообщения: 155
Зарегистрирован: 15 окт 2019, 16:38
Откуда: ДНР
Благодарил (а): 45 раз
Поблагодарили: 24 раза

Помогите перевести схему на советскую базу

Сообщение RadioKot » 03 дек 2019, 16:15

Я имел ввиду что кт315 и кт361 , у меня кт3102 и кт3102 не хватает.
Дело пахнет... канифолью!

malin666
Сообщения: 41
Зарегистрирован: 14 окт 2019, 08:10
Откуда: Печоры
Позывной: UB1WBP
Благодарил (а): 4 раза
Поблагодарили: 8 раз
Контактная информация:

Помогите перевести схему на советскую базу

Сообщение malin666 » 03 дек 2019, 16:57

больше не значит лучше не зависимо от типа,так как увеличивается падение напряжения на переходах

Аватара пользователя
RadioKot
Сообщения: 155
Зарегистрирован: 15 окт 2019, 16:38
Откуда: ДНР
Благодарил (а): 45 раз
Поблагодарили: 24 раза

Помогите перевести схему на советскую базу

Сообщение RadioKot » 03 дек 2019, 17:55

Так, а как мне делать?
Дело пахнет... канифолью!

malin666
Сообщения: 41
Зарегистрирован: 14 окт 2019, 08:10
Откуда: Печоры
Позывной: UB1WBP
Благодарил (а): 4 раза
Поблагодарили: 8 раз
Контактная информация:

Помогите перевести схему на советскую базу

Сообщение malin666 » 03 дек 2019, 18:23

ну учитывая что та схема не более чем игрушка для забавы и эксперементов,и если нет возможности её повторить именно на тех компонентах то тут простор для творчества,можно ставить любые пары и сравнивать результат,те же 3102-3107,315-361 да и вообще всё что под руку попадёт результать в попугаях должен быть:)

Ответить
