Синтезатор частот.8031. Приемник Полякова

Verechan · Сообщение **Verechan** » 02 окт 2024, 05:55

Здравствуйте. Собераю синтезатор частот на варикапе с генератором Клаппа. Вот так-же цифровая шкала. Все на 8031. Генератор емкостная трехточка. Вот хоть на КТ312 с общей базой. Вот был варикап с 1N4007 , но схему не нашел где хорошо все видно. Не знаете. Все собираю в железе. Даже когда всё известно сложность есть. Поэтому много не обещаю. Компилятор на ассемблере для 8031

Verechan · Сообщение **Verechan** » 03 окт 2024, 09:04

Здравствуйте. Вот это есть 2 приемника 20 метров и 40-80 метров. Для начала неплохо по цифровому начать переберать частоту. А результат в наушниках по менющемуся шуму. Варикапы КВС111. Показание на ЖКИ, не важно и семисегментный пойдет. Когда заработает

Verechan · Сообщение **Verechan** » 05 окт 2024, 18:06

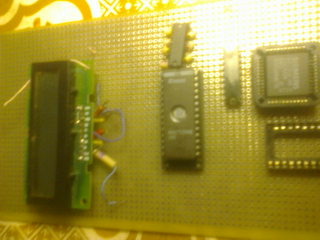

Вот установил 8031. Регистр к155ир23 и ППЗУ 27с256

Verechan · Сообщение **Verechan** » 10 окт 2024, 11:55

Здравствуйте. Вот есть винчестер seagate 512mb. На нём есть высокочастотный транзистор один на всей печатке. Кто подскажет марку и ноги? Ещё шесть варикапов соединенных параллельно могут работать?

Verechan · Сообщение **Verechan** » 18 окт 2024, 11:42

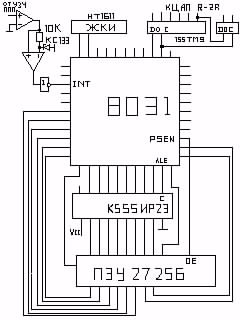

Здравствуйте. Вот схема устройства. Будет дорабатываться и проверятся. Принцип работы. Со входа УЗЧ из приемника Поляковa на усилитель приходит сигнал пойманой станции, происходит прерывание работы процессора. Сигнал обрабатывается и на ЖКИ пишется частота. Изменение частоты происходит загрузкой 10 разрядного кода в к572па1 и второго ЦАП R-2R на к155тм9. Два приемника два ЦАП. К572 загружаем из буфера на тм9. Последовательно с порта P1

Verechan · Сообщение **Verechan** » 19 окт 2024, 13:36

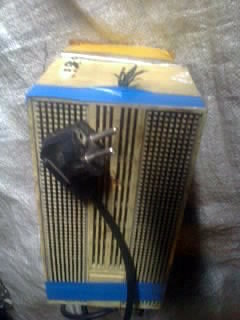

Здравствуйте. Всё установил в корпус. Блок контроллера, блок питания. Ещё собрал и проверил на 20 метров приемник. А ещё чисто станцию в режиме ожидания поймал на варикапах уже. Где то в конце диапазона. Сигнал почти как у всех, но немного не как у всех

Verechan · Сообщение **Verechan** » 10 ноя 2024, 06:20

Здравствуйте. Вот варикапы отпали. Все они работали. Лапки похоже на основе никеля

Verechan · Сообщение **Verechan** » 23 дек 2024, 16:07

Здравствуйте. Вот питание на к142ен надо делать. Вроде и не сложно, да пока установиш и пол дня надо. Надо +5, +15, 0..30, 9 вольт

Verechan · Сообщение **Verechan** » 25 янв 2025, 03:43

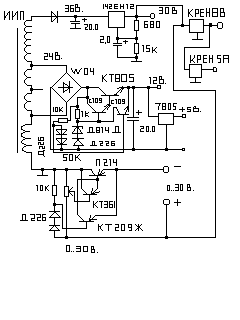

Здравствуйте. Распаял блок питания. Схему загружаю. Если нет то не загрузилась

Verechan · Сообщение **Verechan** » 26 янв 2025, 15:20

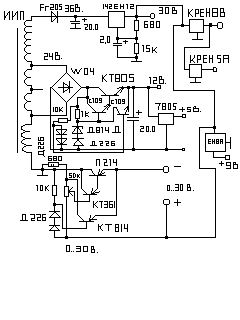

Здравствуйте. Распаял блок питания. Схему загружаю с исправлениями. Вот подумал, а вдруг защита в регулируемом стабилизаторе слабая. Усиление на КТ814. А работает всё так. Есть общий провод и его не как не привязать по другому. Есть импульсный блок готовый от принтера. Установил дроссель в параметрический стабилизатор в плюс на 12.2в., схема стандартная. Но кренки лучше. А без шума от блока хочется. Вот до этого в последов. цепь с нагрузкой диод был. Но он скушал 0.8 в. Дроссель сразу скушал 1в. Дроссель 100 витков на К10х7х4 2000нм. Ещё к приемнику не подключал. Химичу уже давно, а проблему не решил. Была идея на выход приёмника фильтр поставить, в идее осталось. Стабилизатор на 142ен12а выдал 29в. Остальные четко. Параметрический стабилизатор в минус ,схема стандартная,работает немного лучше стабилизатора в плюс и всё
