CW маяк. пейджер

[ru0aog]

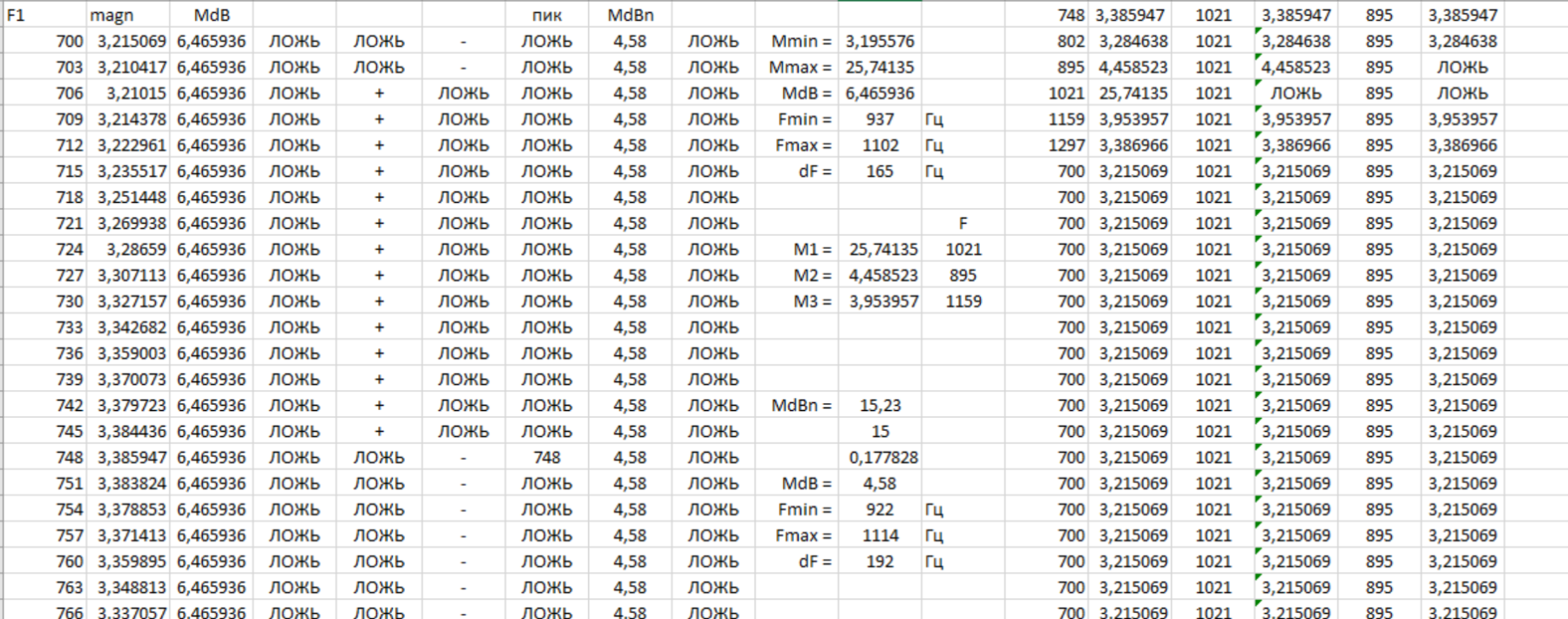

Теперь иголки/провалы корректируются.
Расшифровка почти верная
надо промежутки поточнее настроить

.
Схема

.

decoder30.rar

(2.49 КБ) 28 скачиваний

no filtering.rar

(577.13 КБ) 31 скачивание

.
Был косяк с интервалами формирования сигнала. Передатчик подтормаживал и не всегда включался чётко вовремя. В итоге длительность интервалов чуток ушла.
Переделаю.

[ru0aog]

Подкорректировал частоты синтеза в радиостанции Карат-3.5.
Поправил входные цепи (добавлен ФНЧ).
Теперь понятна полоса пропускания канала передатчика - можно делать CW генератор до 2,2 кГц
.
моды USB и LSB

[ru0aog]

Так, собран третий вариант схемы.
.

.

.
Bluetooth-модуль пока что пришлось отключить - используемая им библиотека SoftwareSerial прерывала функцию Tone, которой формировалась посылка.
Теперь всё ок
.

.
Сигнал на WebSDR-е довольно чистенький
.

.
Если выбрать кусок посылки, то шума в ней почти нет и частота довольно близко попадает в мои 1020 Гц
.

.
Средний уровень сигнала над шумами = 26 дБ, должно всё хорошо приниматься.
.

.
Но АРУ приёмника подымает шумы очень сильно.
Как на этом WebSDR отключить АРУ? Иркутск - http://ra0sms-websdr.ru:8902/
.

.

coder22.rar

(2.29 КБ) 26 скачиваний

[R9OFG]

Как на этом WebSDR отключить АРУ? Иркутск - http://ra0sms-websdr.ru:8902/

Там глубина ару устанавливается в настройках самого сервера, с пользовательской стороны ни как.
