Контролёр в лампавом ум

[RA6M]

Наверное поздновато отвечаю, на CQ hame была тема с контролером для лампового ПА.
я себе собирал такой, делал с защитами и таймерами на включение. нормально работает.
была отдельная прога для "быстрого параметрирования" скетча. могу скинуть проги.
Там были отдельные проги, для усилителей с ОК и ОС.

[Integral]

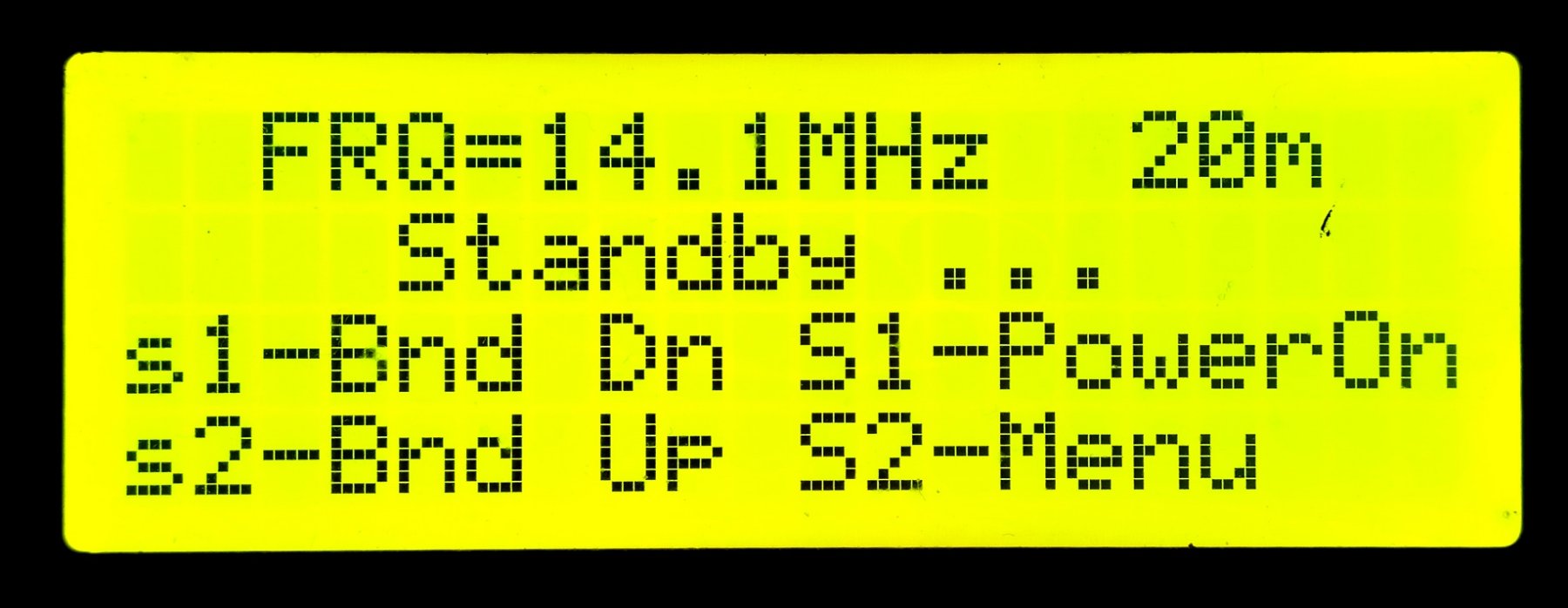

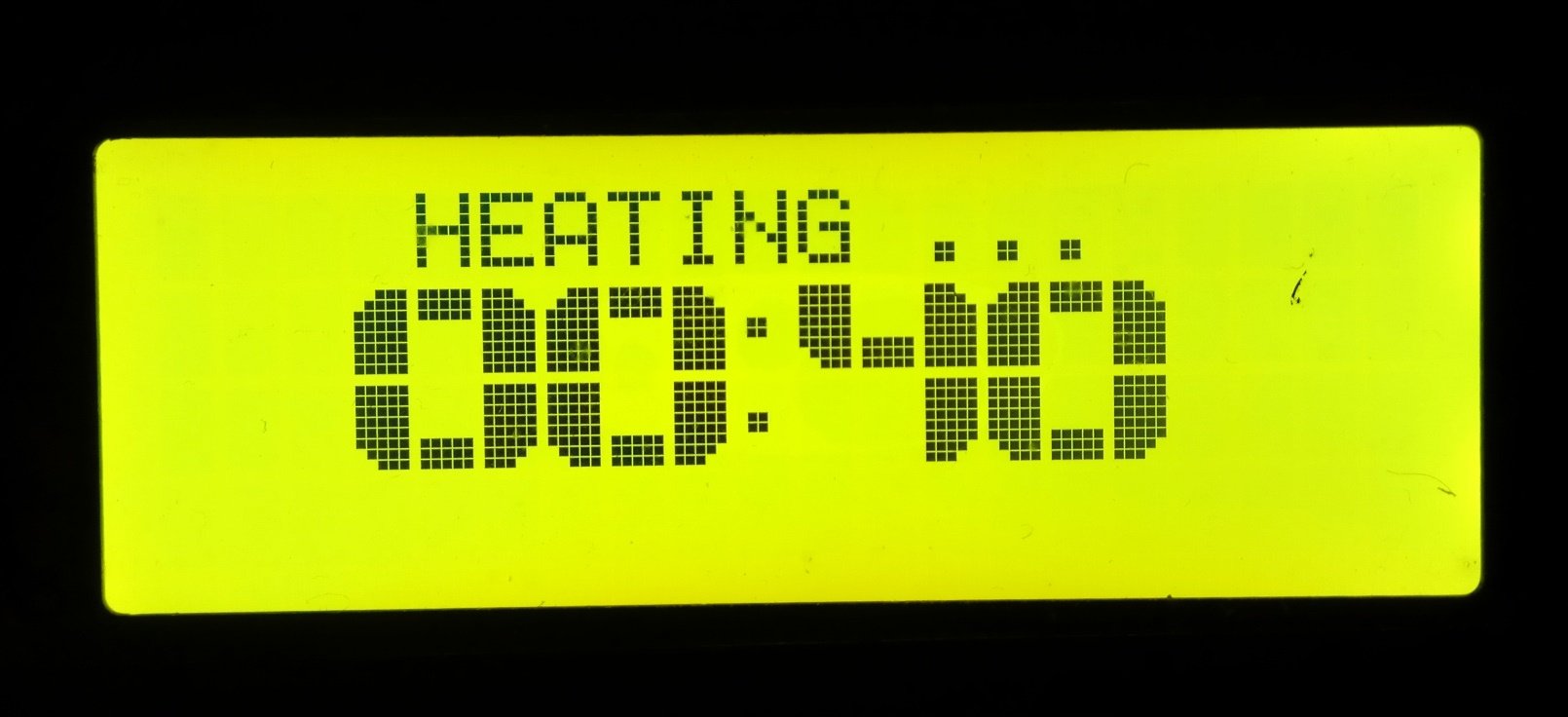

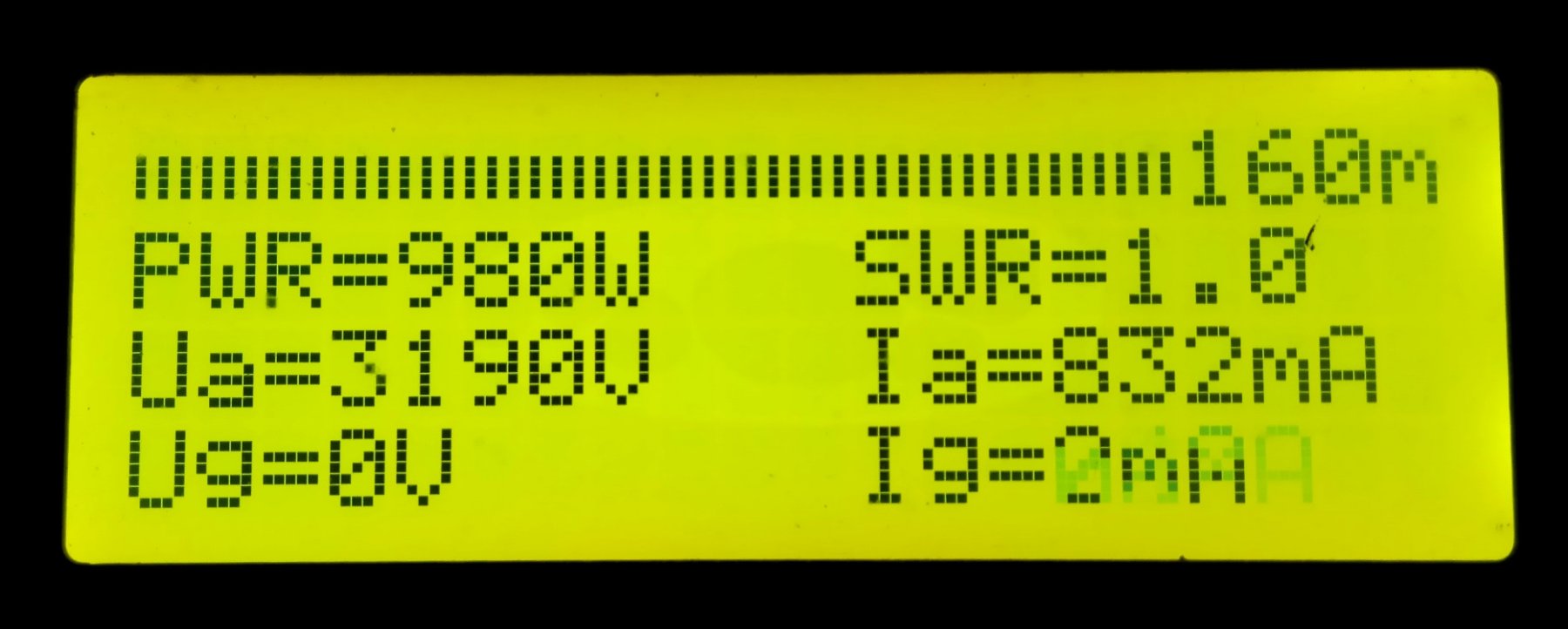

Контроллер лампового УМ на четырехстрочном индикаторе типа 2004.

Два варианта исполнения - с ОК и с ОС. Скетчи мои, проверка в железе UR5YW, управляющая программа на ПК от RK9AMX.
Проект у меня в Облаке https://cloud.mail.ru/public/Bafk/3AePGWqH9

Есть небольшое видео от пользователя https://www.youtube.com/watch?v=L8_DAzmu-Kw
В комплексе усилитель+контроллер https://youtu.be/cJPkKO8GyF0

[RA6M]

Сергей доброго времени.
хорошая была тема, не понятно почему заглохла. Вы занимались ей дальше?

[RA6M]

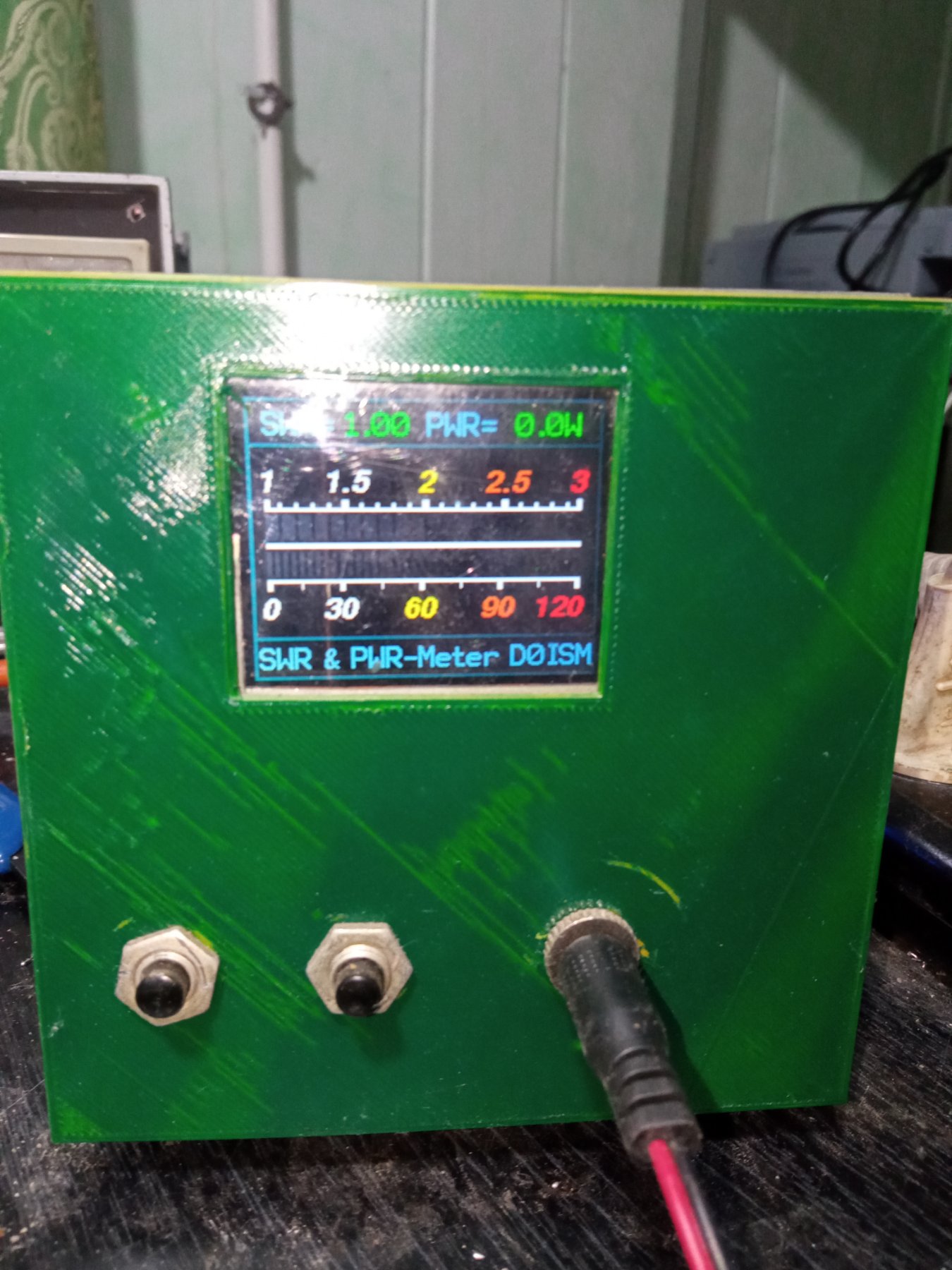

Вот тоже ваша конструкция. правда у меня не получилось сделать корректную работу.
при калибровке при одной мощности, когда подаёшь меньше. не совпадают показания

[Vlad1953]

Вот тоже ваша конструкция. правда у меня не получилось сделать корректную работу.
при калибровке при одной мощности, когда подаёшь меньше. не совпадают показания

И не будет. Если у вас тандем-матч, то там снимаемые напряжения гуляют прилично.

[RA6M]

Где они там гуляют?
Поясните пожалуйста.

[Vlad1953]

Где они там гуляют?
Поясните пожалуйста.

Неправильно выразился. Просто при включении на передачу на разных мощностях на выходе с тандем-матча напряжения были не те, которые хотелось бы. Где то на форумах потом прочитал, что на тандем-матчах особой точности не добиться. Просто у меня собрана точно такая же конструкция, как у вас и в автономном режиме. Установил три аккумулятора 18650 и загнал всю конструкцию в корпус от компьютерного блока питания. И пытался настроить поточнее показания. Пробовал и подбором конденсаторов и изменения витков тандем-матча, но мало чего дало. Единственное, что немного помогло, то что поставил германиевые диоды. Вот с ними более менее что то стало совпадать, но все равно плюс минус километр. Потом я плюнул на это дело.

[RA6M]

у меня проявлялось немного по другому. настраиваешь на 500 вт., нормально. подаёшь 100 вт. показывает полную фигню.настраиваешь показания на 100 вт. нормально. подаёшь 500 опять фигня. спрашивал, вроде рассказали, как поэтапно настраивать. не получилось.

[Vlad1953]

у меня проявлялось немного по другому. настраиваешь на 500 вт., нормально. подаёшь 100 вт. показывает полную фигню.настраиваешь показания на 100 вт. нормально. подаёшь 500 опять фигня. спрашивал, вроде рассказали, как поэтапно настраивать. не получилось.

Это как поэтапно? Там же просто в меню устанавливаешь диапазон максимальной выходной мощности и все. Я думаю так, что настройка делается один раз к конкретному передатчику. При подключении другого надо опять перестраивать. То есть, универсальности нет в этой конструкции. И насколько я помню форум у этого разработчика, читал его и не раз, он сам писал, что от конструкции тандем-матча очень много зависит. А так как у меня колечко для тандем-матча всего одно, то и эксперименты делал на нем. Правда, сейчас появились бинокли, может на них попробовать замутить? А это идея!

[R9OFG]

С обмоток ТМ идет два напряжения, прямая и отраженка, уровень этих значений напрямую зависит от того как ТМ изготовлен. А ПО контроллера уже от этих значений считает показания.
