Усилитель от трансиверов SW201X

Сообщение R2AJI » 07 апр 2020, 18:31

Здравствуйте коллеги.

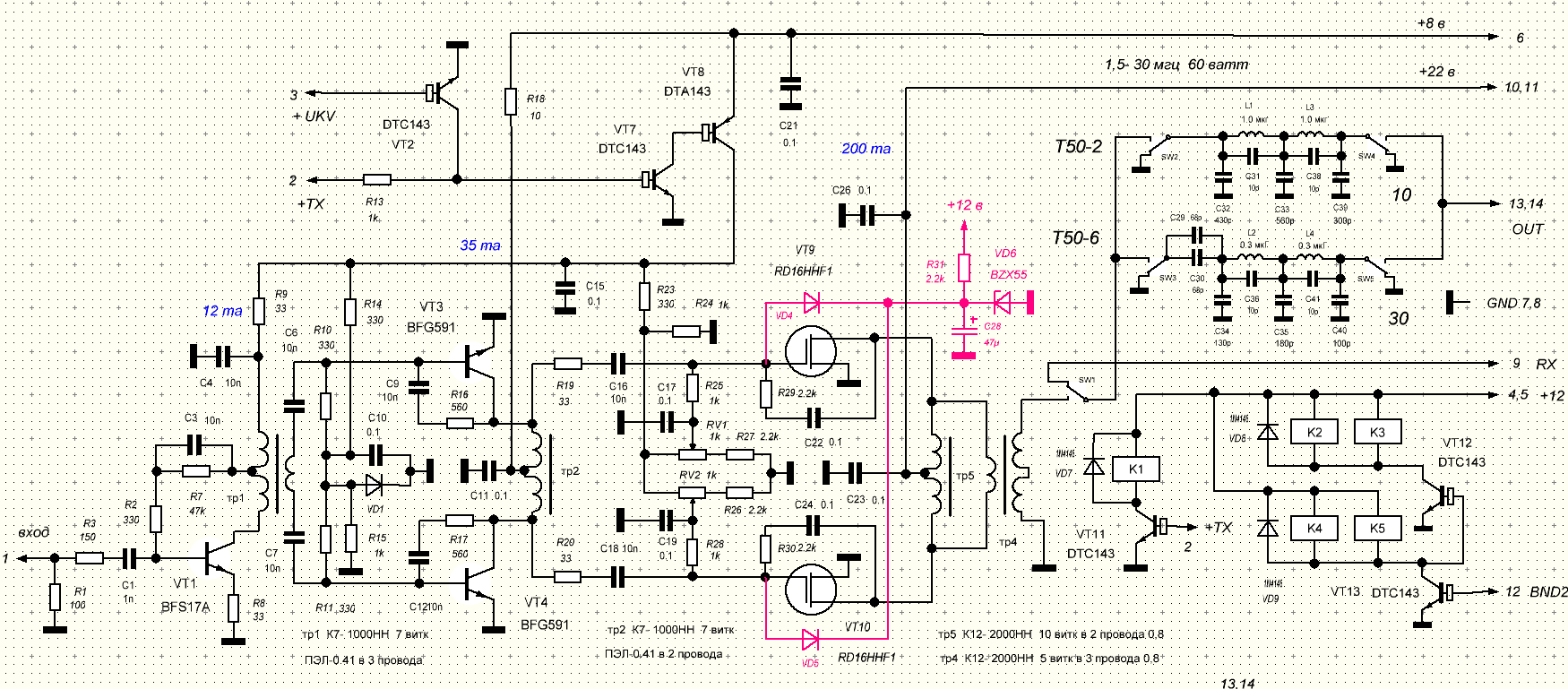

Это схема УМ от трансивера серии SW:
Кто подскажет, зачем нужна цепочка обозначенная красным цветом?

С одной стороны понятно, там есть стабилитрон, который защитит тнанзисторы от высокого напряжения на затворах.
Но тогда зачем там +12 вольт?

Спасибо.

Аватара пользователя
R4YAE
Сообщения: 244
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 32 раза
Поблагодарили: 129 раз

Усилитель от трансиверов SW201X

Сообщение R4YAE » 07 апр 2020, 20:35

В первый раз вижу это добавление. Видимо, что-то новенькое.
Не понятно, какой именно стабилитрон там установлен, имеется в виду, на какое напряжение.
Судя по включению диодов и подведённому напряжению 12 вольт, можно предположить, что защита срабатывает, если суммарное напряжение на стабилитроне (падение напряжения от тока, ограниченного резистором R31, у которого сопротивление явно больше необходимого - ток стабилизации стабилитрона исчисляется десятками миллиампер + напряжение с одного или обоих затворов выходных транзисторов) превышает порог его открытия.

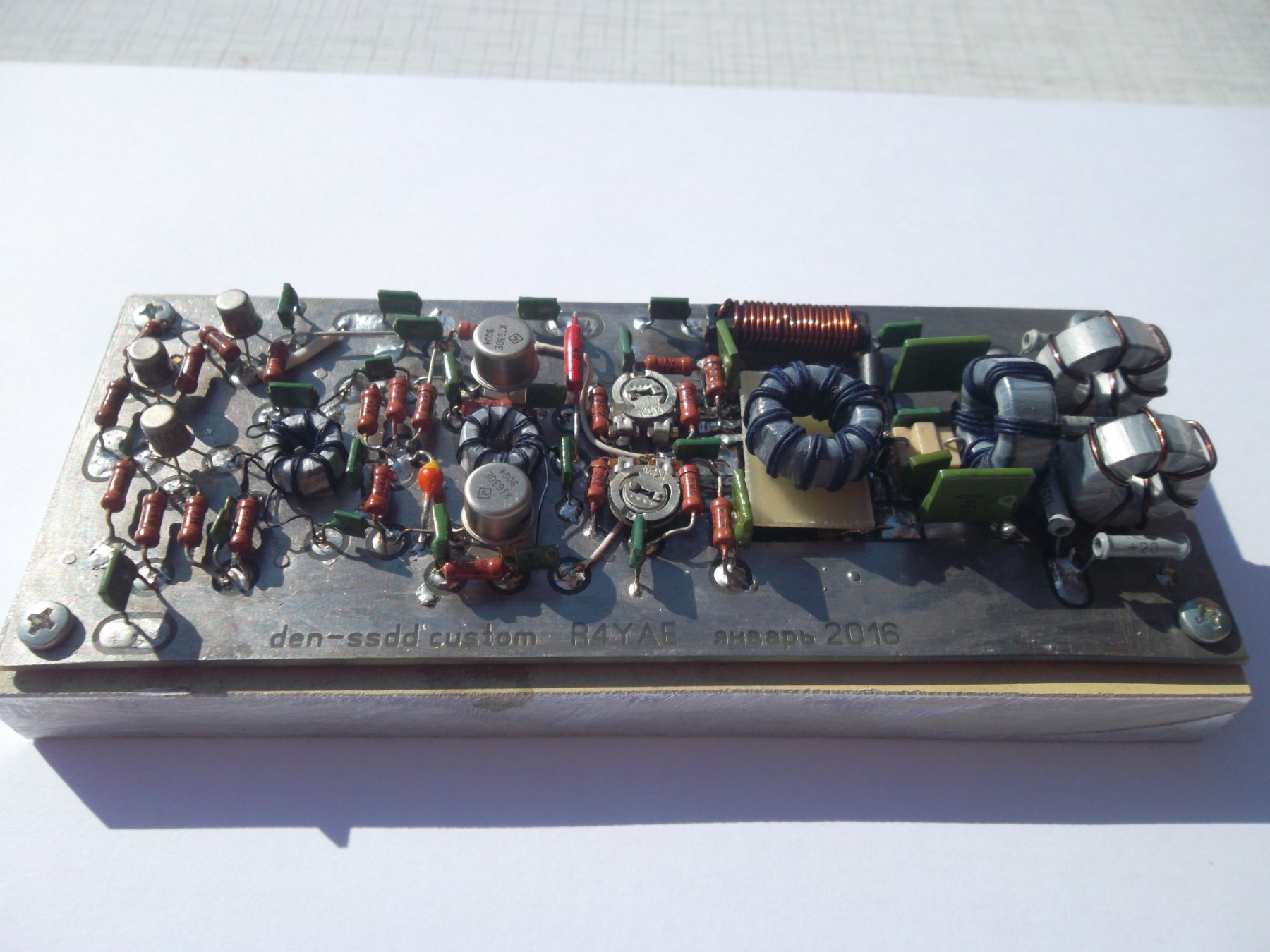

Для своего Радио-76 я делал без этой цепочки.

Аватара пользователя
R2AJI
Сообщения: 197
Зарегистрирован: 12 окт 2019, 22:48
Город: Москва
Благодарил (а): 60 раз
Поблагодарили: 78 раз

Усилитель от трансиверов SW201X

Сообщение R2AJI » 07 апр 2020, 20:54

Ааааа, я кажется понял, это такая более чувствительная защита, ну или типа того. Стабилитрон "чутка приоткрыт" а когда появляется напряжение, которого достаточно для открытия диодов VD4 и VD6 весь протекающий ток должен утечь в стабилитрон... Но все равно, до конца не понимаю как это работает...
По идее, стабилитронов на такое низкое напряжение не бывает, по крайне мере в даташите на bzx55 минимальное напряжение 2.3 Вольта. При таком напряжении на затворах, транзистор уже достаточно сильно открыт.

Vладимир
Сообщения: 118
Зарегистрирован: 14 окт 2019, 00:26
Благодарил (а): 7 раз
Поблагодарили: 21 раз

Усилитель от трансиверов SW201X

Сообщение Vладимир » 07 апр 2020, 21:35

термо стабилизация если диоды на транзисторы прилепить.

Аватара пользователя
R2AJI
Сообщения: 197
Зарегистрирован: 12 окт 2019, 22:48
Город: Москва
Благодарил (а): 60 раз
Поблагодарили: 78 раз

Усилитель от трансиверов SW201X

Сообщение R2AJI » 03 май 2020, 23:31

Парни, а кому либо удавалось измерить imd3?

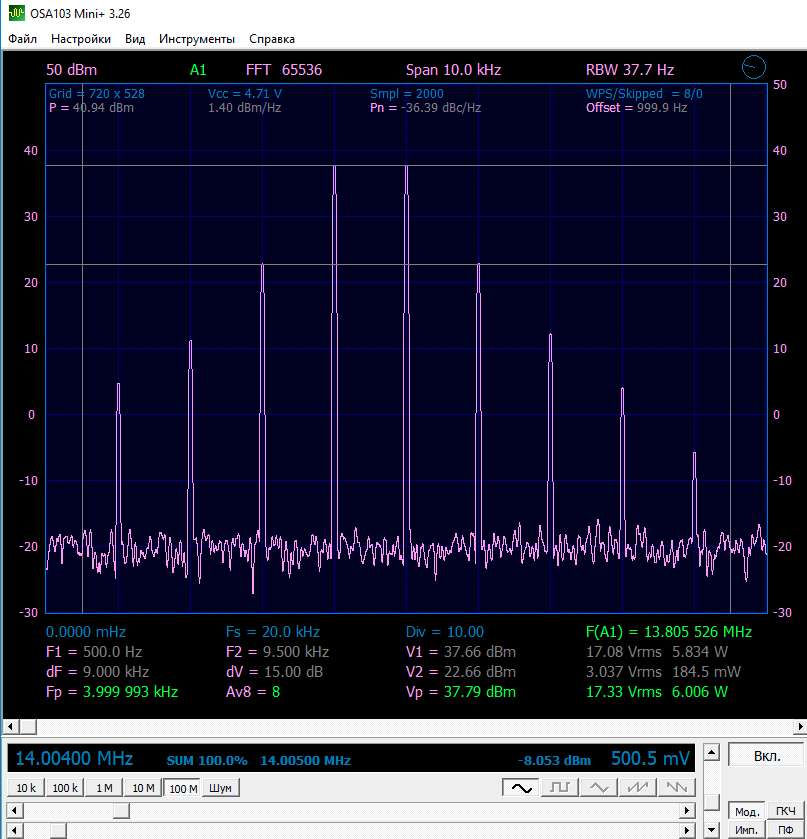

Чота у меня картинка совсем не радующая глаз:
И да, какая должна быть чувствительность у усилителя для получения 20 Ватт?

Ivan_Ivanov
Сообщения: 21
Зарегистрирован: 15 апр 2020, 06:34
Благодарил (а): 1 раз

Усилитель от трансиверов SW201X

Сообщение Ivan_Ivanov » 04 май 2020, 10:41

R2AJI писал(а):
07 апр 2020, 20:54
Ааааа, я кажется понял, это такая более чувствительная защита, ну или типа того. Стабилитрон "чутка приоткрыт" а когда появляется напряжение, которого достаточно для открытия диодов VD4 и VD6 весь протекающий ток должен утечь в стабилитрон... Но все равно, до конца не понимаю как это работает...
По идее, стабилитронов на такое низкое напряжение не бывает, по крайне мере в даташите на bzx55 минимальное напряжение 2.3 Вольта. При таком напряжении на затворах, транзистор уже достаточно сильно открыт.
Как мне видится, стабилитроном задаётся порог открывания диодов.
Диоды откроются при напряжении на затворе = U стабилитрона + 0,6 вольта напряжение открытия кремниевого диода.

Аватара пользователя
R4YAE
Сообщения: 244
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 32 раза
Поблагодарили: 129 раз

Усилитель от трансиверов SW201X

Сообщение R4YAE » 04 май 2020, 12:10

R2AJI писал(а):
03 май 2020, 23:31
Чота у меня картинка совсем не радующая глаз:
Ого-го, вот это гребёнка. Это без ФНЧ, надеюсь? :D Похоже, какой-то каскад не в режиме.
R2AJI писал(а):
03 май 2020, 23:31
какая должна быть чувствительность у усилителя для получения 20 Ватт?
Я не мерил, но если судить по схеме, с основной платы выход 450 мВ.

Аватара пользователя
R2AJI
Сообщения: 197
Зарегистрирован: 12 окт 2019, 22:48
Город: Москва
Благодарил (а): 60 раз
Поблагодарили: 78 раз

Усилитель от трансиверов SW201X

Сообщение R2AJI » 04 май 2020, 15:04

R4YAE писал(а):
04 май 2020, 12:10
Это без ФНЧ, надеюсь?
Еще как с ФНЧ. Частота генератора 14004 и 14005 И ФНЧ этого диапазона.

Аватара пользователя
R2AJI
Сообщения: 197
Зарегистрирован: 12 окт 2019, 22:48
Город: Москва
Благодарил (а): 60 раз
Поблагодарили: 78 раз

Усилитель от трансиверов SW201X

Сообщение R2AJI » 04 май 2020, 16:14

Что-то я совсем ничего не понимаю, если смотреть через БПФ и зоны Найквиста, то все плохо.

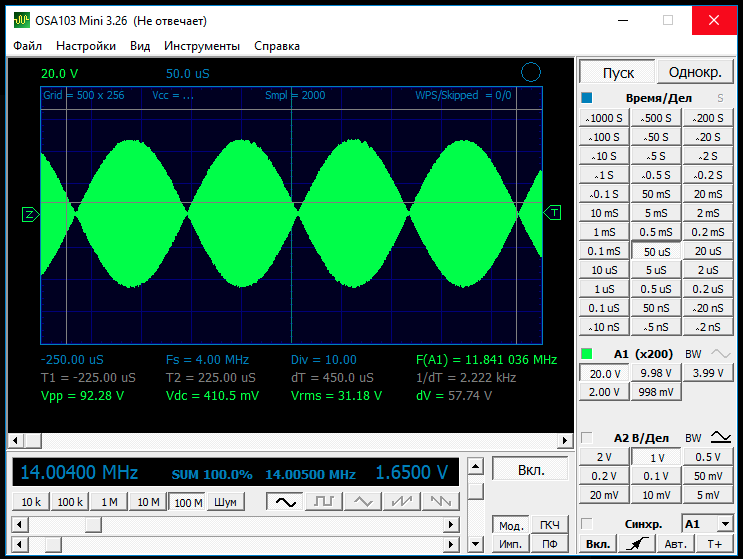

Но если смотреть осциллографом ОСЫ, двухтональный сигнал, то все хорошо.
Блин, кому верить то?

Аватара пользователя
R4YAE
Сообщения: 244
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 32 раза
Поблагодарили: 129 раз

Усилитель от трансиверов SW201X

Сообщение R4YAE » 04 май 2020, 22:39

А аналогового осциллографа нет? У меня цифровой вообще отказывается показывать всё, что касается однополосного сигнала..
Ну, или попробовать слушать гармоники на радиоприёмник с s-метром. По их уровню по отношению к основному сигналу можно уже вполне объективно судить об уровне внеполосных излучений. Но то, что у тебя в спектре прибор показывает, конечно, полный звиздейшн
