CNC3018

Криворукий

Отверстия по углам рваные. Я эти отверстия сверлил кукурузой диаметром 3мм в один проход, рез за оборот 0,3 мм. Ну тут я точно погорячился. Хотел проверить фрезу в работе

Вчера получил фрезы 0,1 мм 30 градусов. Сегодня попробовал их в работе.
Сразу скажу, что не очень понравились. Этим фрезам нужна точность в плане карты высот и погружения.
Если на концевой фрезе эти ошибки в принципе не так важны, то на этой всё наоборот.

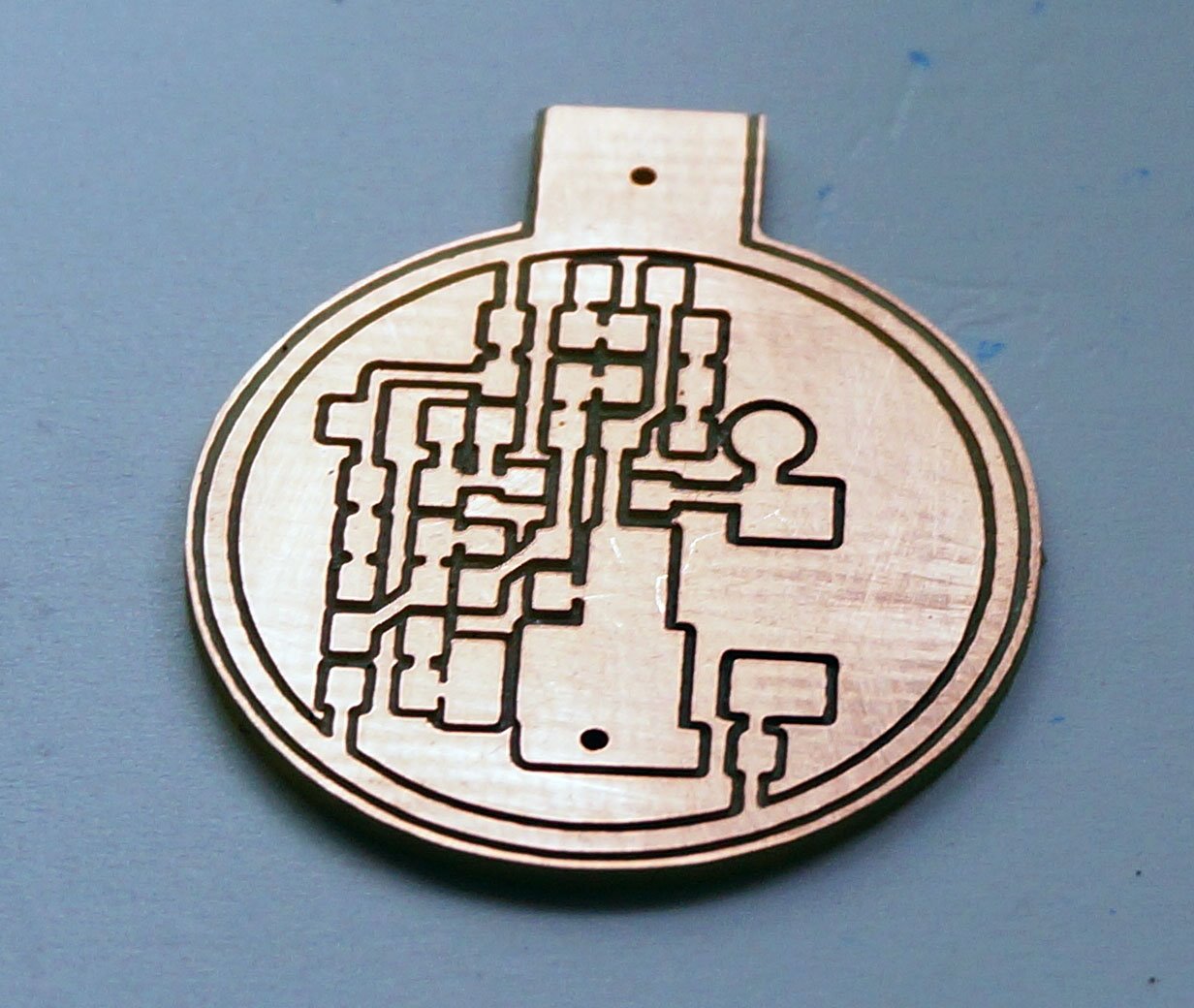

Эти фрезы больше подходят для гравировки, но это моё мнение. Вот результат:

В G2G выбрал тип УП "карман" и сделал в 4 прохода. Снимает не чисто, пришлось пройтись наждачкой.

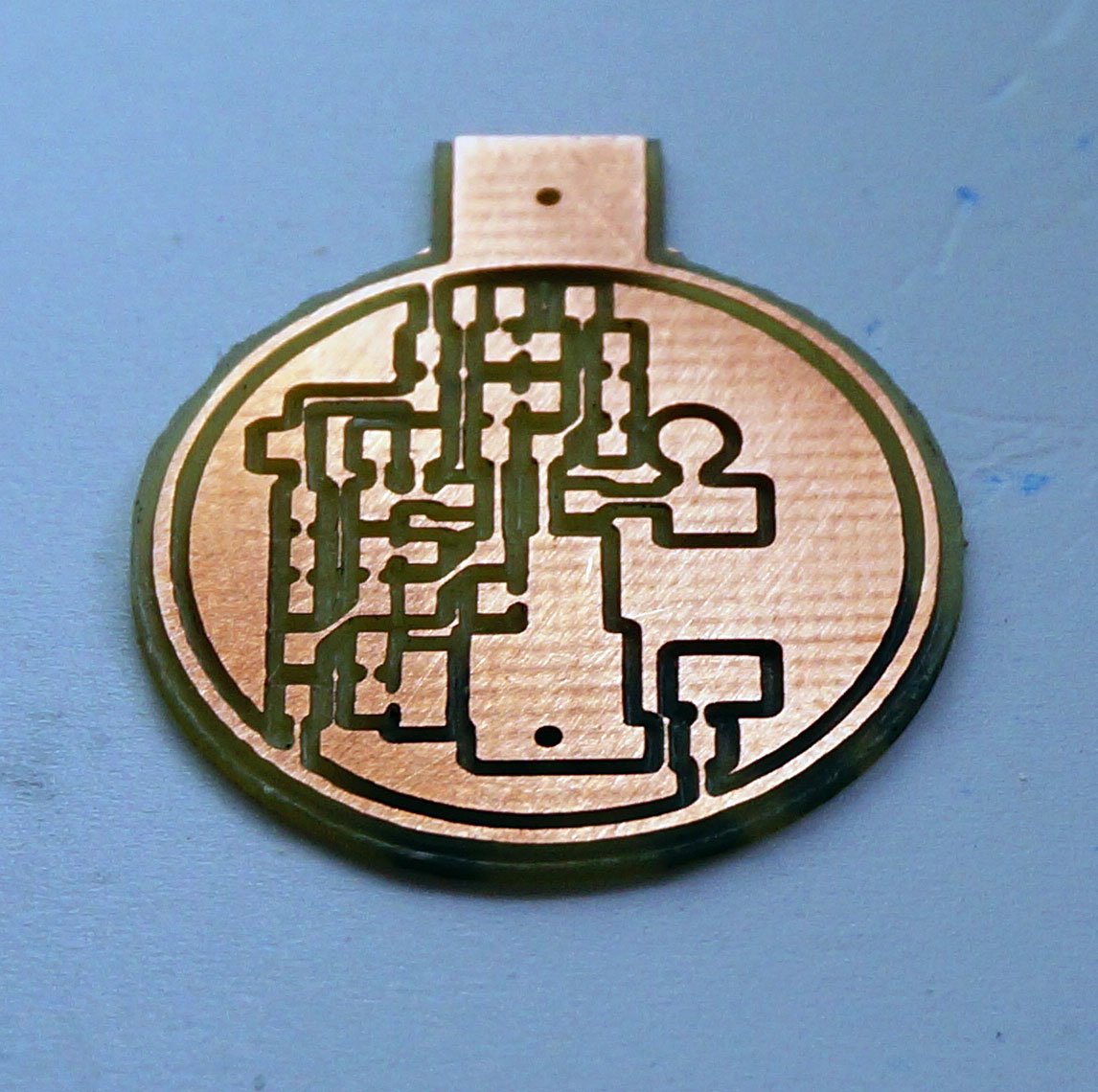

А вот результат более глубокого (что-то около 0,9 мм) погружения фрезы:

Видно что дорожки сильно уменьшились в размерах, а где-то их и вовсе не осталось.

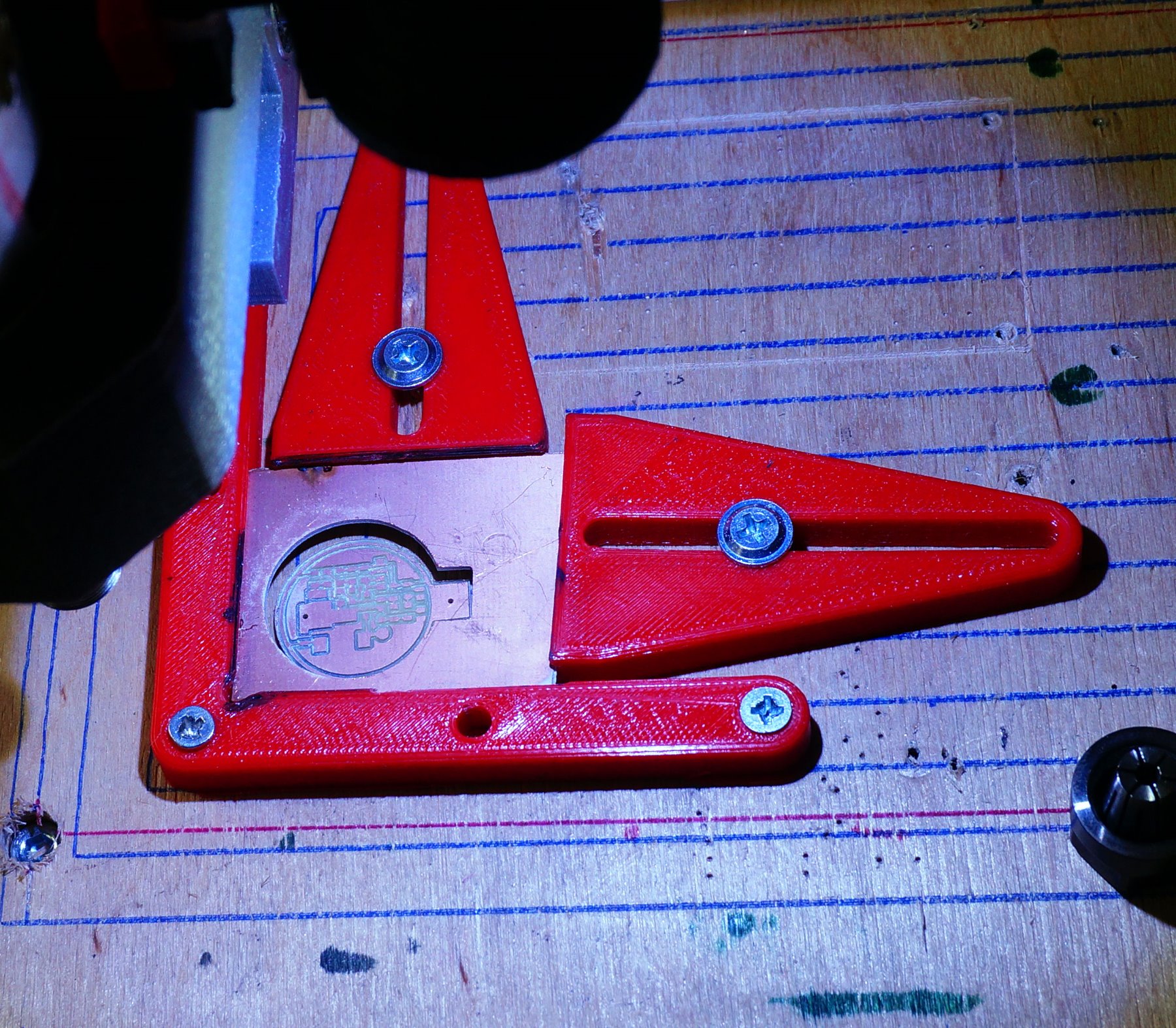

Ещё мне нравится приспособа которая держит текстолит:

После обрезки, плата падает на жертвенный стол, т.е глубину обрезки можно спокойно делать с запасом и фрезу не сломает.
Если посмотреть на плату с рваными отверстиями по краям, которую сверлил кукурузой 3 мм, (плата была прикручена к столу).
Можно увидеть на верхней стороне левый нижний угол (а на нижней стороне левый верхний угол), как после обрезки текстолит сдвинулся и фреза стала в него врезаться, но я вовремя остановил станок, а так бы могло и сломать.

Vlad1953 · Сообщение **Vlad1953** » 22 авг 2020, 19:53

В 30 градусов брал раньше, сейчас не беру, 10-15 градусов самое то. Но риск сломать выше. Здесь надо играть со скоростью. Чем ниже скорость передвижения, тем качественнее. А приспособу сами делали? И еще, на какую глубину фрезеруете. Показалось, что глубоко. При глубоком фрезеровании будет рвать и уменьшать ширину дорожек. В инструментах надо обязательно указывать угол фрезы. Я на 0.1 делаю максимум.

Криворукий

Криворукий писал(а): ↑
22 авг 2020, 19:08
А вот результат более глубокого (что-то около 0,9 мм) погружения фрезы:

Тут я не правильно написал 0,09 мм.
Практикуюсь на обрезках. Если на китайском гетинаксе 0,02 мм хорошо фрезеруется, то на обрезке стеклотекстолита сделано в СССР,
0.09 мм в самый раз. Нужно попробовать заказать в фрезу в 10 градусов. Но что-то всё равно концевая фреза понравилась больше.
Приспособу напечатал на 3д принтере. Модель в сети нашёл. Но кстати эти детали можно и на станке сделать.
https://www.thingiverse.com/thing:4236634
Вариантов там много, на этом сайте в поиске CNC PCB HOLDER каких приспособ только нет.

Криворукий

Vlad1953, я пришёл к такой мысли, что перед фрезеровкой платы, нужно делать "экспериментальный пятак".
Снимаем карту высот. УП этого "пятака" делаем от меньшего, до достижения качественной фрезеровки.
Потом создаём УП для платы и фрезеруем.

Vlad1953 · Сообщение **Vlad1953** » 23 авг 2020, 05:31

Криворукий писал(а): ↑
22 авг 2020, 21:01
Vlad1953, я пришёл к такой мысли, что перед фрезеровкой платы, нужно делать "экспериментальный пятак".
Снимаем карту высот. УП этого "пятака" делаем от меньшего, до достижения качественной фрезеровки.
Потом создаём УП для платы и фрезеруем.

Карту высот надо снимать всегда. Эта такая противная процедура, что не знаешь, какой конечный результат будет на выходе. Уяснил одно, чем больше размеры платы, тем больше надо добавлять точек для снятия карты высот. Правда и времени больше уходит. А насчет самой низкой точки, то да, согласен. Когда снимаю карту высот, смотрю по цифрам, где максимальный прогиб текстолита. Там и обнуляю ось Z.

Криворукий

Выяснилось, что в Candle с версии 1.1 нужно делать перепрошивку платы управления с GRBL0, на GRBL1.
Я свою плату на RAMPSe, пробовал запускать на Candle v 1.2b - ничего не работало.
Поставил Candle v 1.0.10. Всё прекрасно заработало, перемещение по осям, запуск шпинделя проверил.

Vlad1953 · Сообщение **Vlad1953** » 23 авг 2020, 10:24

Криворукий писал(а): ↑
23 авг 2020, 09:56
Выяснилось, что в Candle с версии 1.1 нужно делать перепрошивку платы управления с GRBL0, на GRBL1.
Я свою плату на RAMPSe, пробовал запускать на Candle v 1.2b - ничего не работало.
Поставил Candle v 1.0.10. Всё прекрасно заработало, перемещение по осям, запуск шпинделя проверил.

Да, это так. В GRBL1 исправлены ошибки, которые были в предыдущей версии. Улучшена работа карты высот, хотя этого и не заметил. Сам обновился до версии GRBL1. Есть в сети специальный загрузчик, который напрямую загружает прошивку в контроллер, минуя запуск программы Ардуино.

Vlad1953 · Сообщение **Vlad1953** » 26 авг 2020, 08:02

Криворукий писал(а): ↑
22 авг 2020, 21:01
Vlad1953, я пришёл к такой мысли, что перед фрезеровкой платы, нужно делать "экспериментальный пятак".
Снимаем карту высот. УП этого "пятака" делаем от меньшего, до достижения качественной фрезеровки.
Потом создаём УП для платы и фрезеруем.

Вот хорошая подсказка по G2G:
https://cnc3018.ru/threads/grber2gcode- ... jami.2231/

Криворукий

Vlad1953 писал(а): ↑
23 авг 2020, 10:24
В GRBL1 исправлены ошибки, которые были в предыдущей версии.

Вот это сайта cnc3018.ru. Про ошибки ничего не написано.

"Разница между Grbl v0.9 и Grbl v1.1 заключается только в том, что изменился вывод статуса командой $10 и были добавлены команды для новых параметров $30/ $31 - максимальные/минимальные обороты шпинделя и $32 - работа в режиме лазера.
Все остальное - осталось как было."

В общем я как обычно тупанул. Это информация касается настроек прошивки.

Vlad1953 · Сообщение **Vlad1953** » 27 авг 2020, 07:22

Криворукий писал(а): ↑
26 авг 2020, 21:14
Вот это сайта cnc3018.ru. Про ошибки ничего не написано.

"Разница между Grbl v0.9 и Grbl v1.1 заключается только в том, что изменился вывод статуса командой $10 и были добавлены команды для новых параметров $30/ $31 - максимальные/минимальные обороты шпинделя и $32 - работа в режиме лазера.
Все остальное - осталось как было."

В общем я как обычно тупанул. Это информация касается настроек прошивки.

Менял прошивку 2 года назад, и где то про ошибки прочитал. Может и там наврали. Так что не могу утверждать или опровергнуть.
