Диаметры свёрл под метрическую резьбу.

Ответить
Аватара пользователя
Григорий
Сообщения: 25
Зарегистрирован: 15 дек 2019, 15:32
Откуда: Россия, республика Мордовия, село Ельники
Позывной: R4UAC
Поблагодарили: 4 раза

Диаметры свёрл под метрическую резьбу.

Сообщение Григорий » 21 сен 2020, 18:31

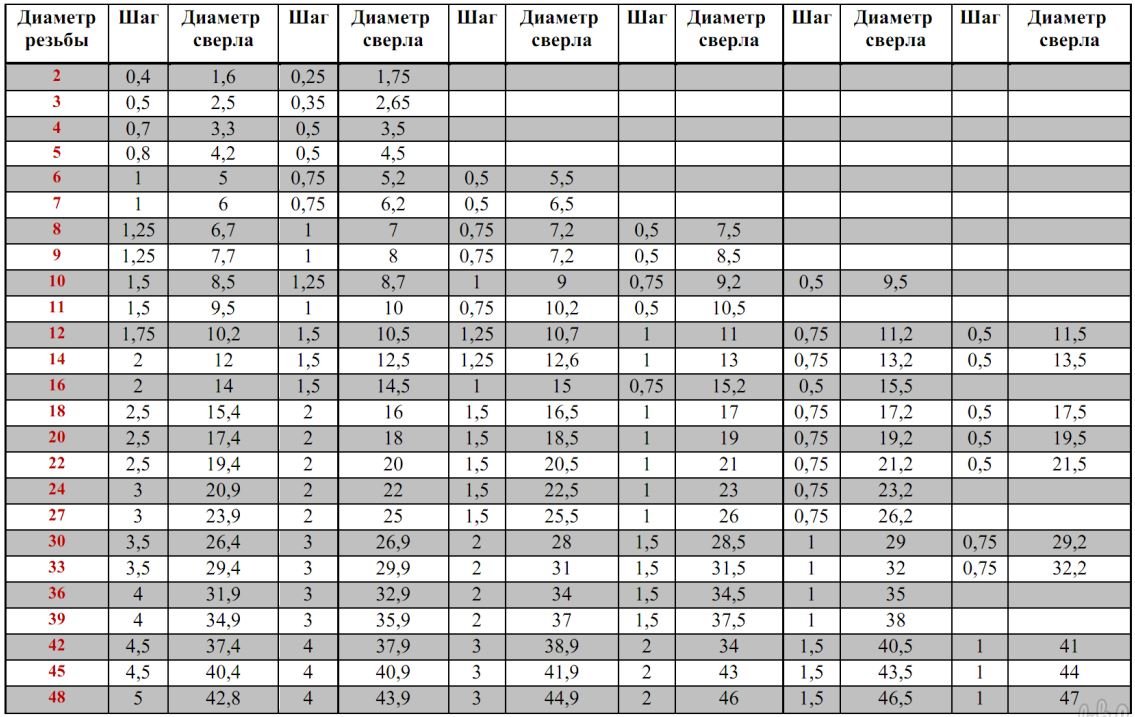

Данная табличка была срисована в одном из цехов бронетанкового ремонтного завода.
С уважением Григорий R4UAC.

Ivan_Ivanov
Сообщения: 69
Зарегистрирован: 15 апр 2020, 06:34
Благодарил (а): 10 раз
Поблагодарили: 2 раза

Диаметры свёрл под метрическую резьбу.

Сообщение Ivan_Ivanov » 21 сен 2020, 19:49

Плохо, что компьютеризация, так и не дошла до бронетанковых заводов. :shock:
Резьба метрическая.png
Есть известное, всем, кто занимается металлообработкой правило:
Диаметр отверстия под метрическую резьбу, равен диаметр резьбы минус шаг резьбы (в миллиметрах).

Аватара пользователя
Григорий
Сообщения: 25
Зарегистрирован: 15 дек 2019, 15:32
Откуда: Россия, республика Мордовия, село Ельники
Позывной: R4UAC
Поблагодарили: 4 раза

Диаметры свёрл под метрическую резьбу.

Сообщение Григорий » 22 сен 2020, 09:23

Эта табличка была срисована с плаката ещё в 1997 году. Пользуюсь её до сих пор.
С уважением Григорий R4UAC.

Аватара пользователя
R4YAE
Сообщения: 290
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 39 раз
Поблагодарили: 137 раз

Диаметры свёрл под метрическую резьбу.

Сообщение R4YAE » 23 сен 2020, 10:26

Следует учесть, что диаметры даны для комплектных метчиков, обычно их 2 или 3 - черновой, средний и чистовой. Если метчик только один, как правило, это чистовой, то диаметр отверстия должен быть немного меньше.

Ivan_Ivanov
Сообщения: 69
Зарегистрирован: 15 апр 2020, 06:34
Благодарил (а): 10 раз
Поблагодарили: 2 раза

Диаметры свёрл под метрическую резьбу.

Сообщение Ivan_Ivanov » 23 сен 2020, 12:29

R4YAE писал(а):
23 сен 2020, 10:26
Следует учесть, что диаметры даны для комплектных метчиков, обычно их 2 или 3 - черновой, средний и чистовой. Если метчик только один, как правило, это чистовой, то диаметр отверстия должен быть немного меньше.
Размеры в таблице, даны по отношению, к наиболее употребимым по твёрдости материалам, а именно к конструкционной стали.
https://ru.wikipedia.org/wiki/%D0%9A%D0 ... 0%BF%D0%BF.
Использование только "чистового" метчика, да ещё на меньшем диаметре, верный путь к его поломке.
Уменьшение диаметра отверстия используется, при нарезании резьб в мягких материалах. В нашем случае, это алюминий.

Аватара пользователя
R4YAE
Сообщения: 290
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 39 раз
Поблагодарили: 137 раз

Диаметры свёрл под метрическую резьбу.

Сообщение R4YAE » 24 сен 2020, 16:13

Ivan_Ivanov писал(а):
23 сен 2020, 12:29
Использование только "чистового" метчика, да ещё на меньшем диаметре, верный путь к его поломке.
Опечатался. Диаметр должен быть больше, конечно :)

Ivan_Ivanov
Сообщения: 69
Зарегистрирован: 15 апр 2020, 06:34
Благодарил (а): 10 раз
Поблагодарили: 2 раза

Диаметры свёрл под метрическую резьбу.

Сообщение Ivan_Ivanov » 25 сен 2020, 09:27

R4YAE писал(а):
24 сен 2020, 16:13
Опечатался. Диаметр должен быть больше, конечно :)
Почитав Ваши сообщения на форуме, я знаю Вас, как грамотного специалиста. Посему, не минуты не сомневался, что произошла досадная опечатка.
Моё замечание, было адресовано не столько Вам, сколько нашим коллегам, которые могли бы, сделать неверные выводы.

Vладимир
Сообщения: 145
Зарегистрирован: 14 окт 2019, 00:26
Благодарил (а): 8 раз
Поблагодарили: 23 раза

Диаметры свёрл под метрическую резьбу.

Сообщение Vладимир » 02 окт 2020, 15:08

А ещё диаметр отверстий под резьбу немного зависит от материала .
например в стали и алюминии диаметр разный .
но на это сейчас все забили даже на производстве
