GPS стандарт частоты

Сообщение R4YAE » 15 окт 2019, 21:23

Когда-то совсем давно смастерил я частотомер на основе конструктора FC250, хороший получился прибор, но вот незадача - как его откалибровать, где найти генератор с известной частотой хорошей точности? Использовал и TXCO от мобильного телефона, и Гиацинт, но всё это не то, если эти генераторы сами не калиброванные.

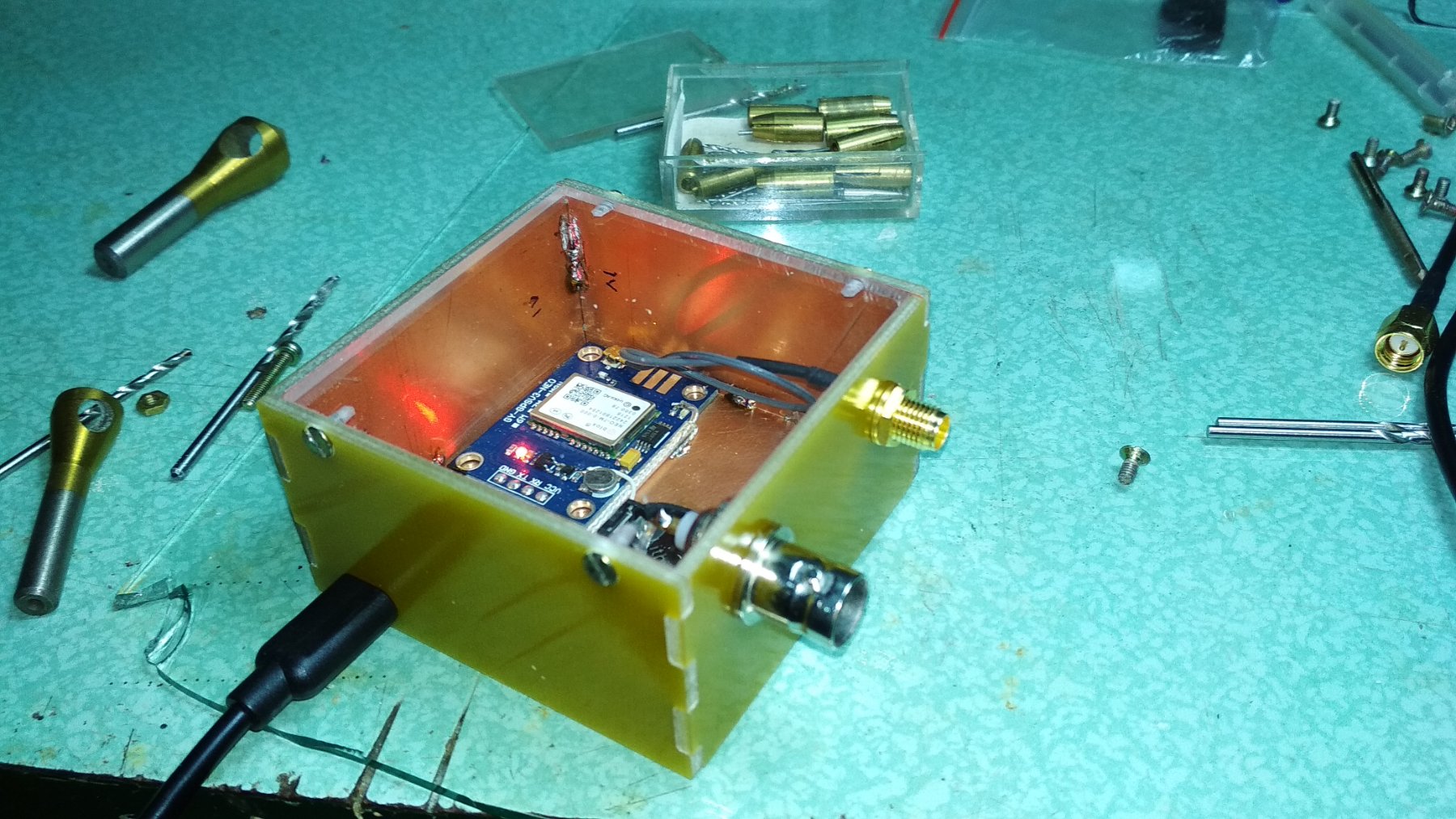

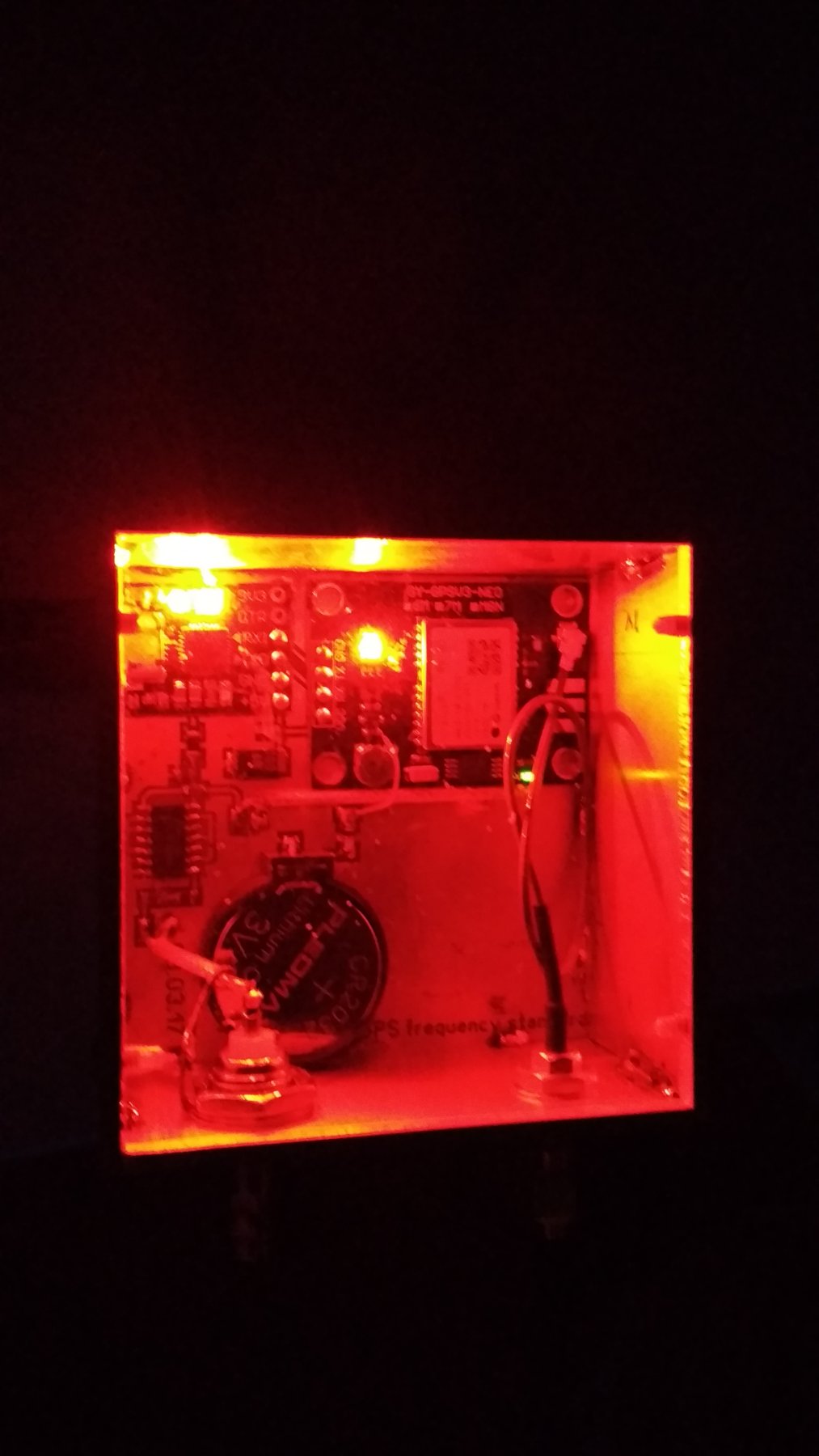

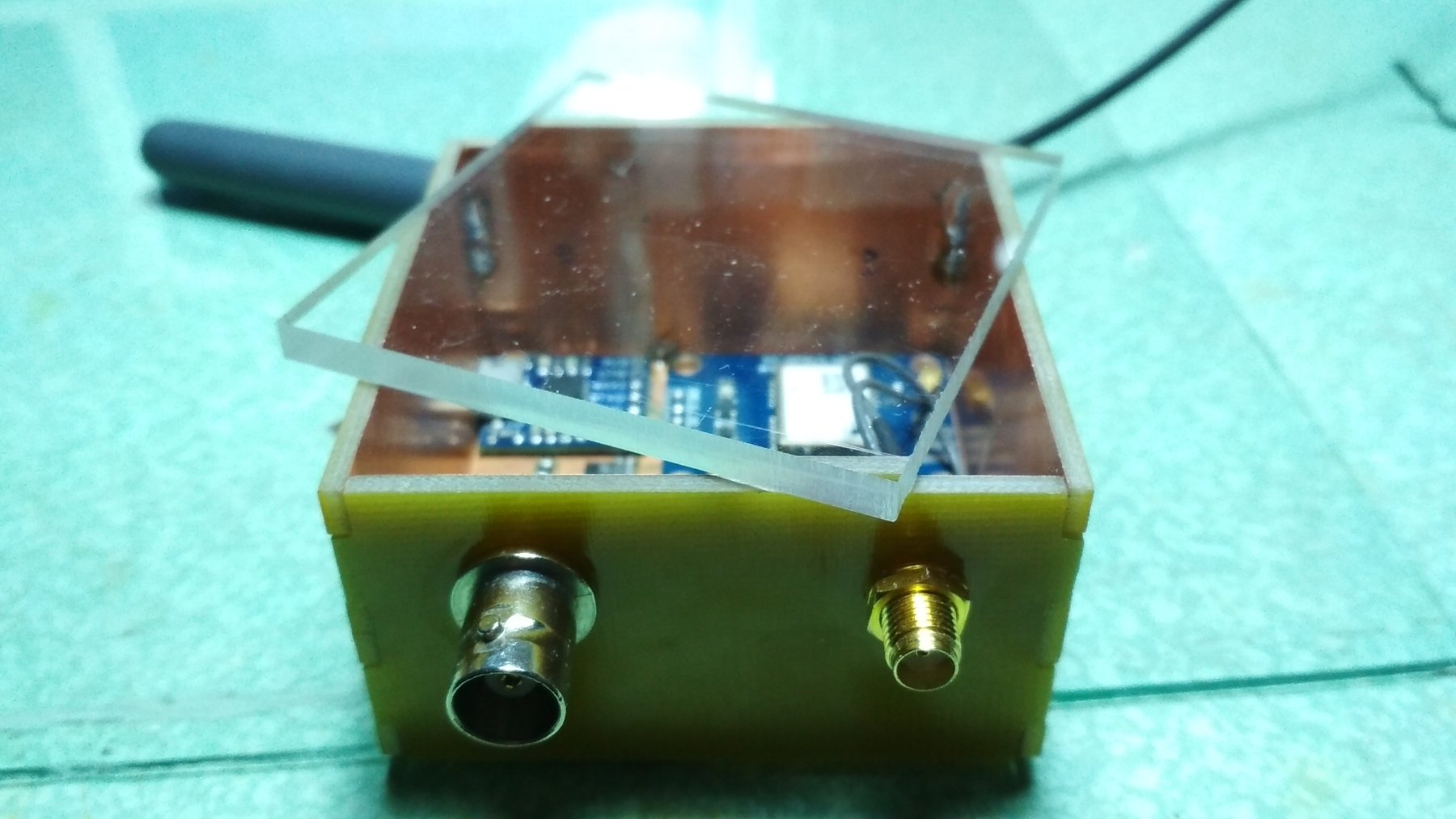

На просторах интернета нашёл интересное решение - применение довольно распространённого GPS-модуля uBlox NEO-7M в качестве точного генератора. Решил повторить, и не пожалел! Получилось вполне дёшево, доступно и качественно.

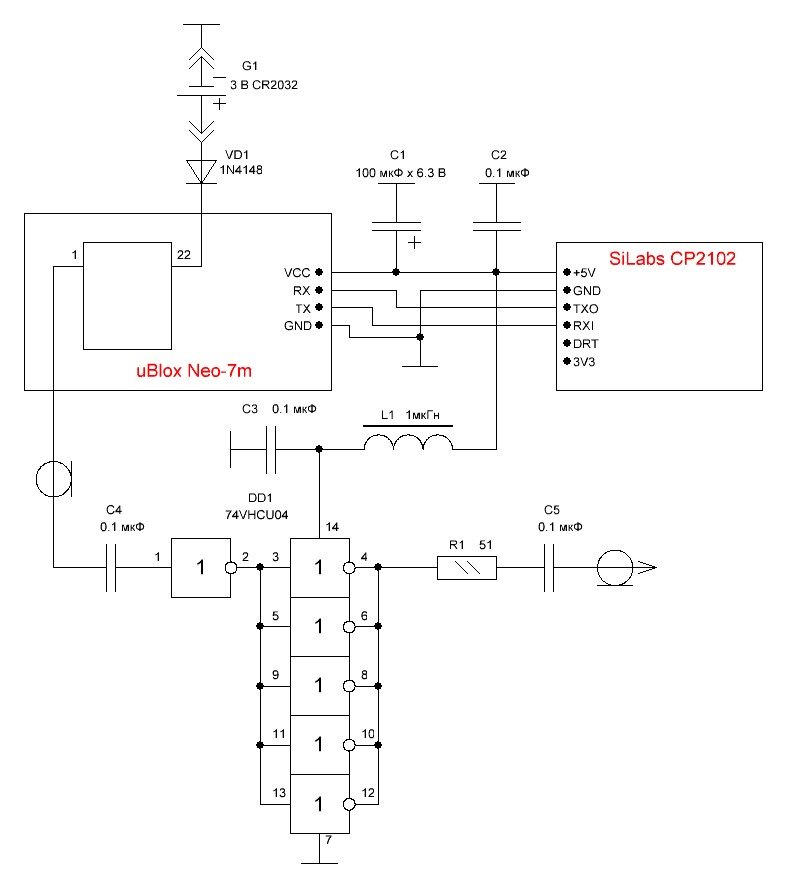

Принципиальная схема довольно простая - необходимо соединить между собой модуль и переходник USB - RS232 TTL на базе CP2102 и GPS-модуль NEO-7M
Прикладываю плату в формате layout60
Вложения
GPS frequency standard.rar
(8.56 КБ) 61 скачивание
Последний раз редактировалось R4YAE 15 окт 2019, 21:51, всего редактировалось 1 раз.

Аватара пользователя
R4YAE
Сообщения: 136
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 17 раз
Поблагодарили: 60 раз

Re: GPS стандарт частоты

Сообщение R4YAE » 15 окт 2019, 21:46

Прежде чем начать работать со стандартом частоты, нужно его немного настроить. Для этого подключаем устройство при помощи USB кабеля к компьютера, и устанавливаем драйвер для USB-адаптера CP2102. Скачать его можно тут:
https://www.silabs.com/products/develop ... cp-drivers
Далее скачиваем и инсталлируюем программу u-center с официального сайта разработчика модуля NEO-7m:
https://www.u-blox.com/en/product/u-center
После этого настраиваем порт и тип модуля:
Receiver - Connection - COM1-12 (если плата подключена к компьютеру, и драйвер установлен, то в списке доступных портов появится нужный)
Receiver - Baudrate - 9'600 (скорость соединения)
Receiver - Generation - u-blox 7 (модель GPS-модуля)
Receiver - Action - Save config (сохранение настроек)
После этого программа установит связь с платой, которую необходимо положить на подоконник у окна, желательно с южной стороны.
Теперь можно выставить необходимую частоту генерации модуля и некоторые другие настройки.

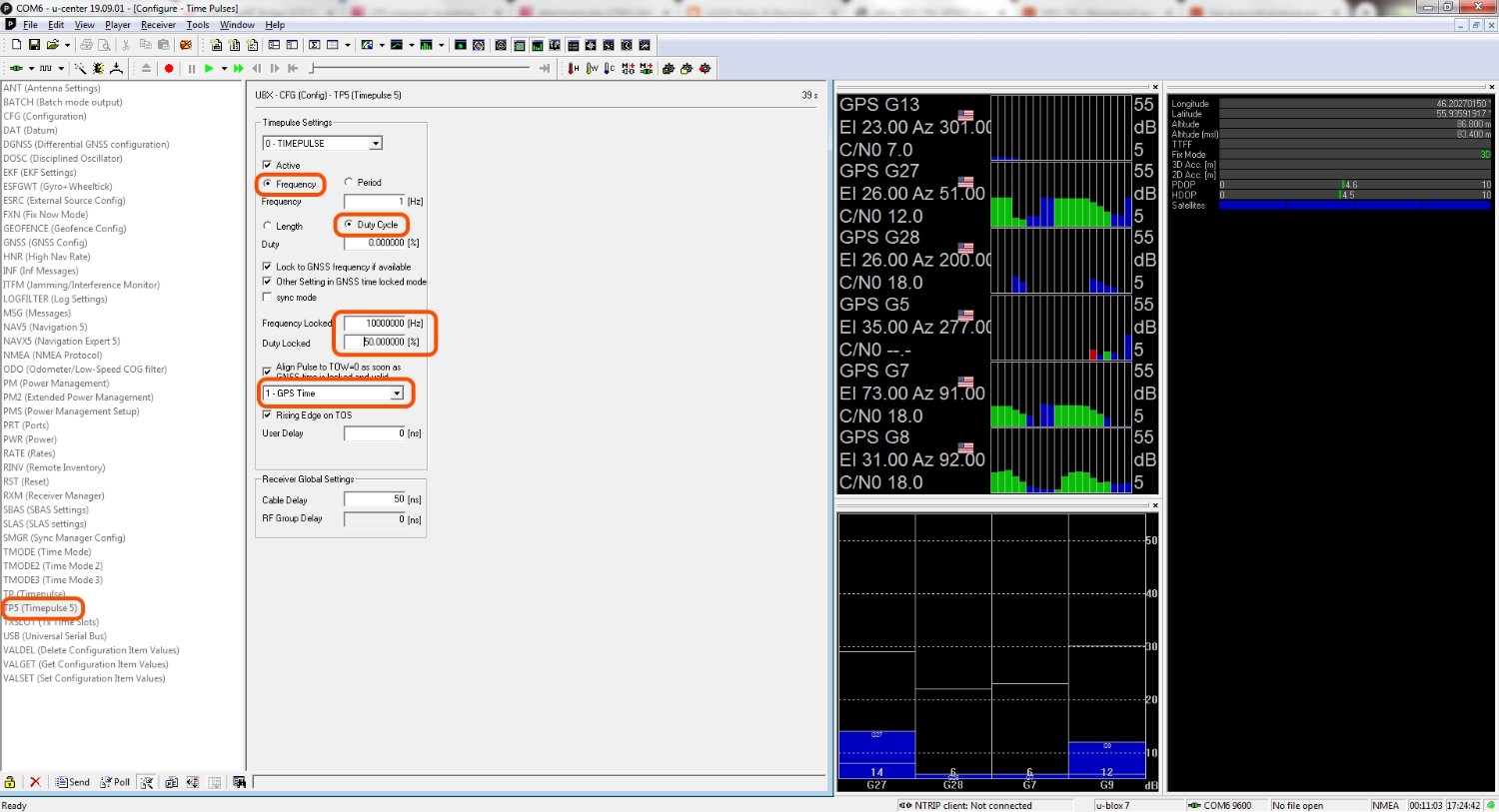

View - Congiguration view - TP5(Timepulse 5)
Необходимые изменения я выделил рамками:
В поле Frequency Locked выставляем нужную нам частоту для калибровки. Я выбрал 10 миллионов герц (10 МГц). Для сохранения настроек частоты в памяти модуля, необходимо нажать внизу Send.

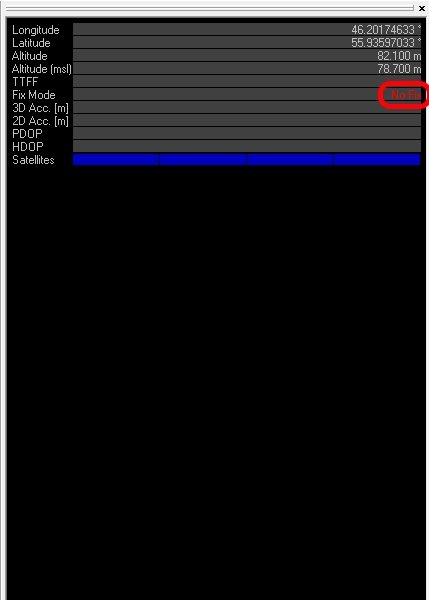

При этом необходимо дождаться, пока в окне статуса спутников в строке Fix Mode появится зелёная надпись 3D. Если написано No Fix, значит модуль не установил надёжную связь со спутниками. Необходимо либо выбрать другое окно, либо использовать внешнюю антенну.
Изменяя частоты в поле Frequency Locked от 1 до 10 Гц можно наблюдать, как мигание светодиода меняет свою периодичность. При выставлении частот более 100 Гц он светится постоянно, но тускло.

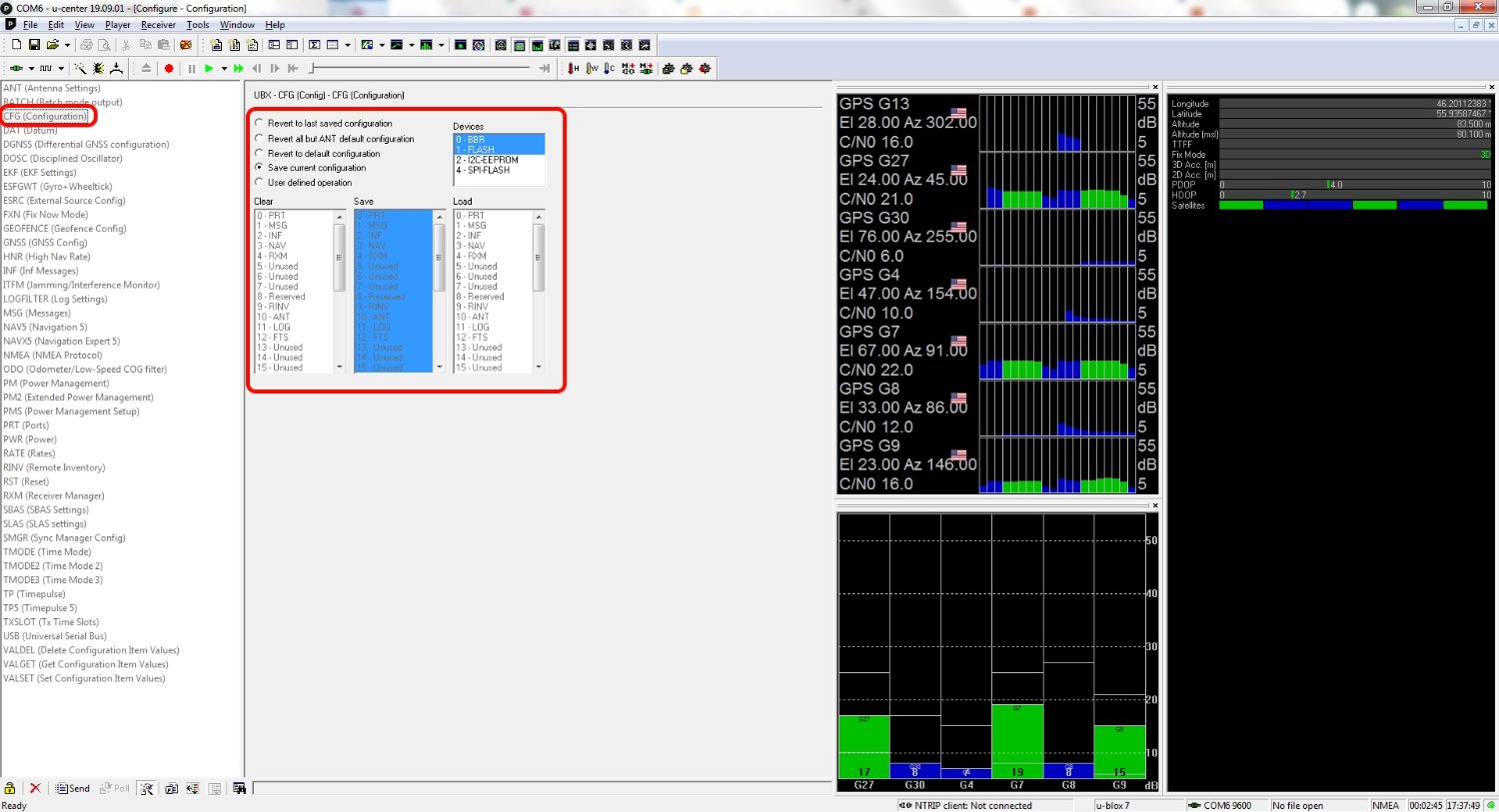

После внесения необходимых настроек и записи их в память модуля, необходимо их сохранить. Для этого нужно в поле настроек CFG (Congiguration) необходимо выставить следующие значения:
Всё, теперь нажимаем Send и отключаем прибор от компьютера.
Подключаем стандарт к частотомеру, подключаем к адаптеру зарядное устройство от мобильного телефона и пользуемся!

Аватара пользователя
R4YAE
Сообщения: 136
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 17 раз
Поблагодарили: 60 раз

Re: GPS стандарт частоты

Сообщение R4YAE » 15 окт 2019, 22:17

К слову о частотомере. Помимо прибора на основе FC250 у меня есть ещё один, на китайском модуле с граничной частотой 1ГГц. Так вот, FC250 имеет на борту термостатированный опорный генератор, и его показания стоят как вкопанные после прогрева термостата. Как откалибровал его пару лет назад, так ничего подкручивать больше не надо :)
А вот показания "китайца" заметно плавают со временем. Через минуту после включения:
После получасовой работы:
Как видно, требуется хотя бы термокомпенсация, а ещё лучше термостатирование. Но делать термостат я для него не хочу, лениво как-то. А вот очередная модернизация FC250 не за горами, мне он больше нравится

Аватара пользователя
r4hcz
Сообщения: 7
Зарегистрирован: 15 окт 2019, 21:08
Благодарил (а): 8 раз

GPS стандарт частоты

Сообщение r4hcz » 01 дек 2019, 10:05

День добрый, Денис!
Спасибо за статью. Решил собрать себе стандарт на модуле neo-m8n, в связи с чем возник вопрос. По даташитам на neo-7 и neo-m8 timepulse это 3 нога, а 1 нога модуля reserved. Но в Вашей схеме 10 МГц снимается именно с 1 ноги. Ошибка или я чего-то недопонял?

Аватара пользователя
R4YAE
Сообщения: 136
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 17 раз
Поблагодарили: 60 раз

GPS стандарт частоты

Сообщение R4YAE » 01 дек 2019, 17:56

r4hcz писал(а):
01 дек 2019, 10:05
Ошибка или я чего-то недопонял?
Да, ошибся. 3 вывод должен быть, спасибо, что заметили ;)

Vладимир
Сообщения: 60
Зарегистрирован: 14 окт 2019, 00:26
Благодарил (а): 4 раза
Поблагодарили: 12 раз

GPS стандарт частоты

Сообщение Vладимир » 03 дек 2019, 18:25

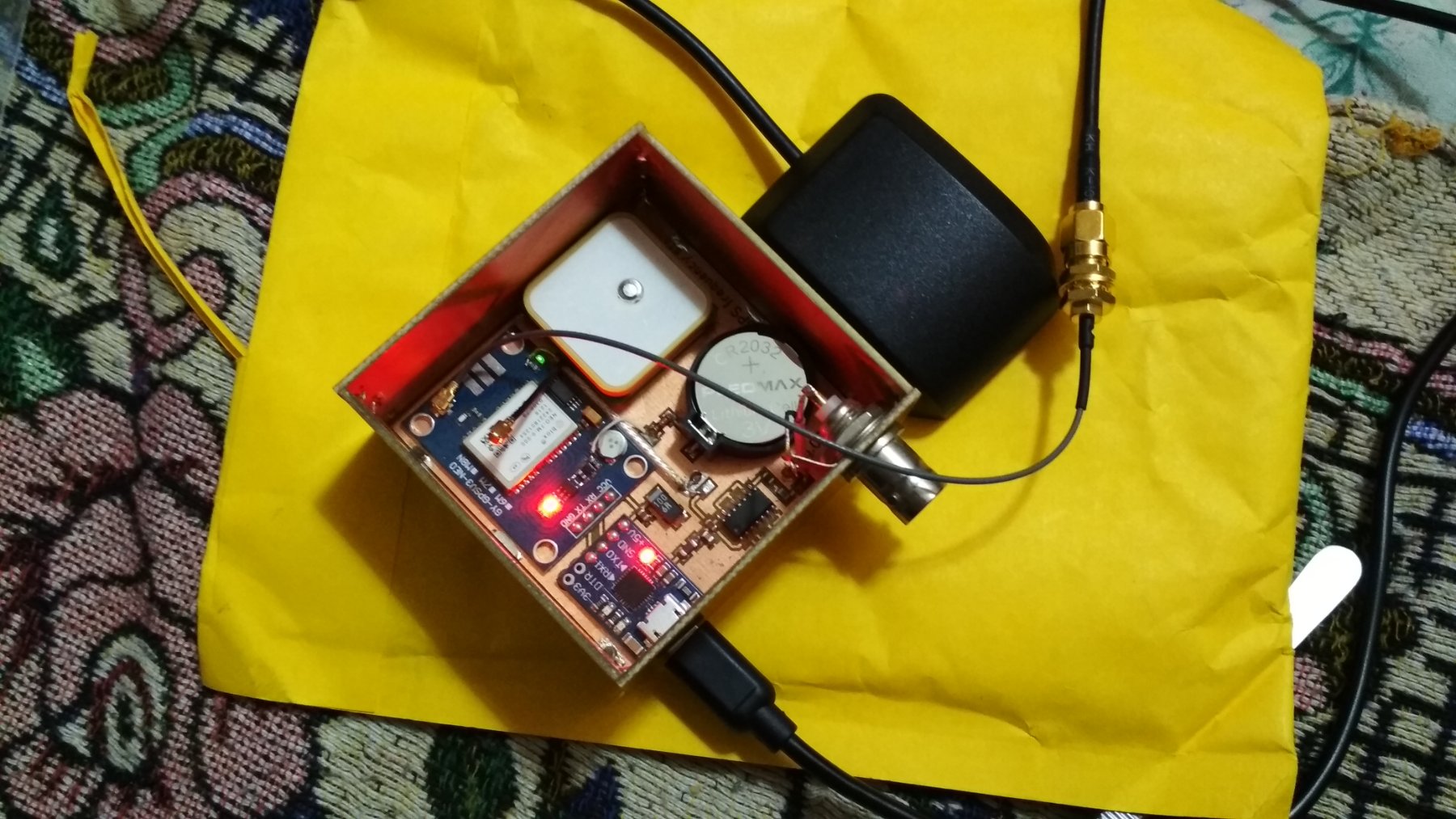

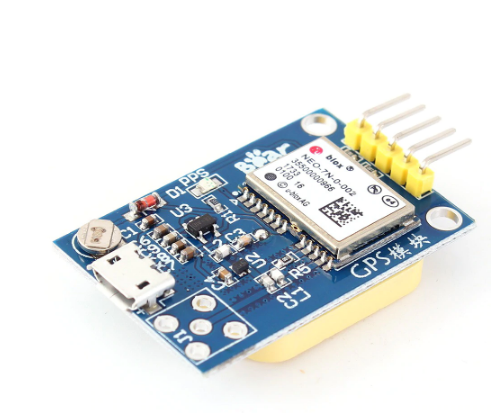

я правильно понял ,что для такой версии вообще ничего делать не нуна , просто снять сигнал с 3 ноги .

Аватара пользователя
R4YAE
Сообщения: 136
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 17 раз
Поблагодарили: 60 раз

GPS стандарт частоты

Сообщение R4YAE » 03 дек 2019, 18:32

Vладимир писал(а):
03 дек 2019, 18:25
просто снять сигнал с 3 ноги
Да. Ну и батарейку прицепить, чтоб каждый раз не подключать к компьютеру

Vладимир
Сообщения: 60
Зарегистрирован: 14 окт 2019, 00:26
Благодарил (а): 4 раза
Поблагодарили: 12 раз

GPS стандарт частоты

Сообщение Vладимир » 03 дек 2019, 18:35

тоже постоянно заморачивался как откалиброваться , а тут оказывается есть такое простое решение .
СПАСИБО.
