Ступенчатый аттенюатор на реле по Скрыпнику

Сообщение R2AJI » 28 июн 2020, 13:28

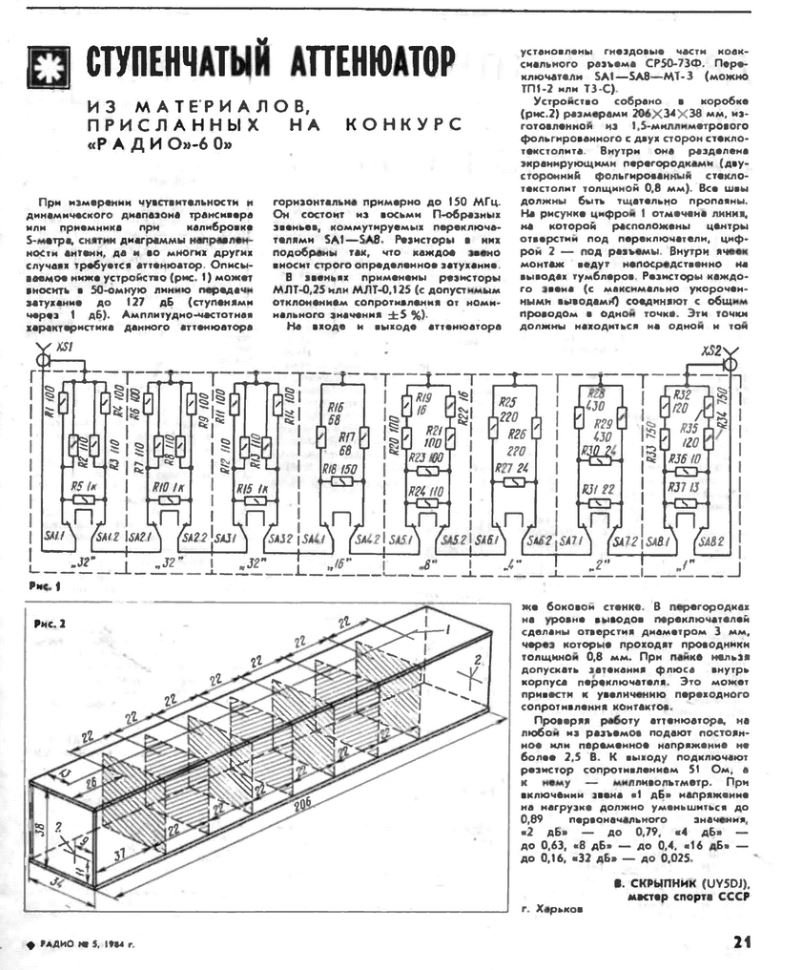

В журнале Радио №5 за 1984 год была опубликована замечательная конструкция ступенчатого аттенюатора за авторством UY5DJ
Вот и я задумал собрать себе подобную вещь, но на реле, что бы можно было удобно управлять при помощи МК и энкодера. Тем более, что значение ячеек АТТ (1,2,4,8,16,32,32,32) прямо таки напрашивалось для цифрового управления :)

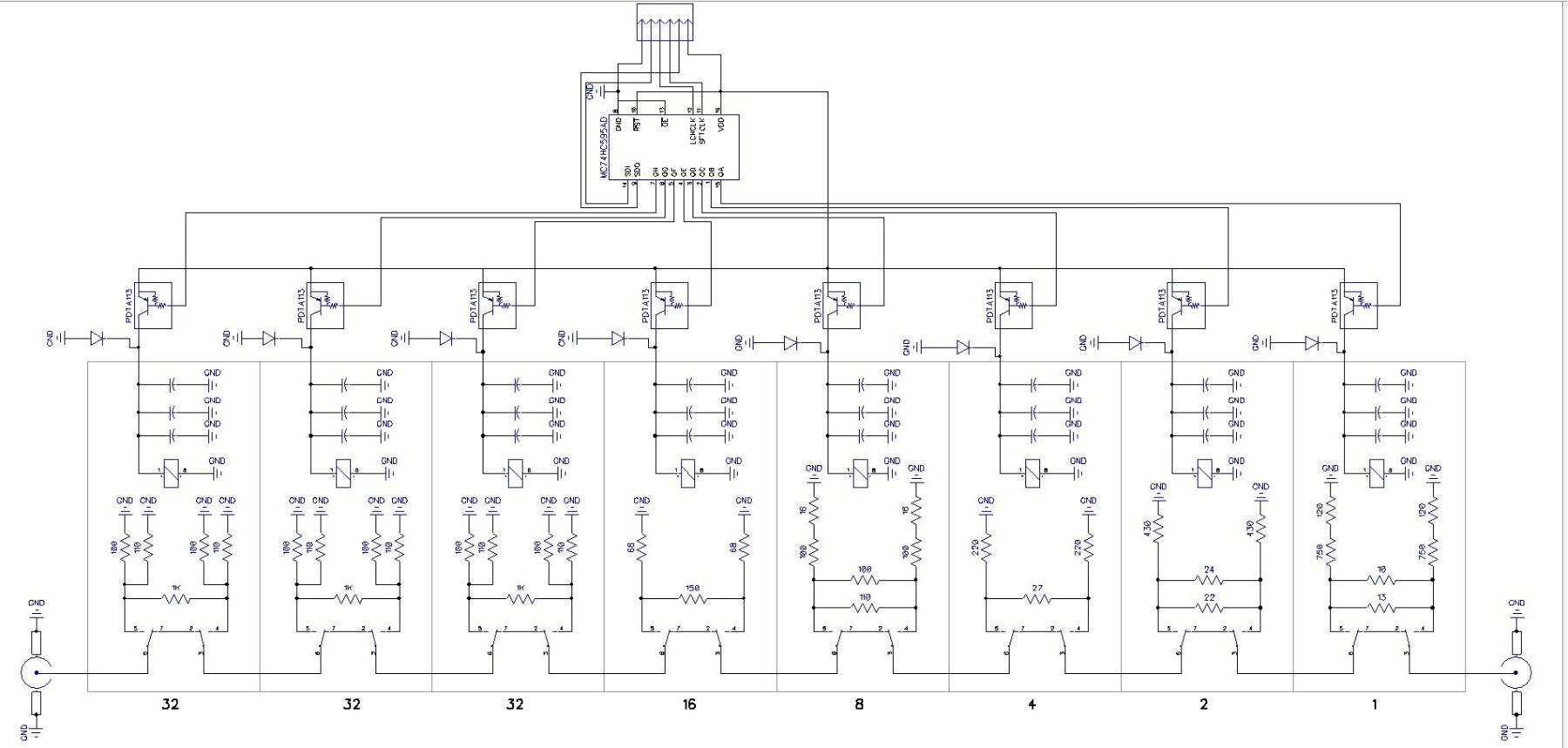

Собственно, перерисовываю схему в мой любимый DipTrace
Схема ATT 128dB.zip
(21.45 КБ) 81 скачивание
Схема jpg.JPG

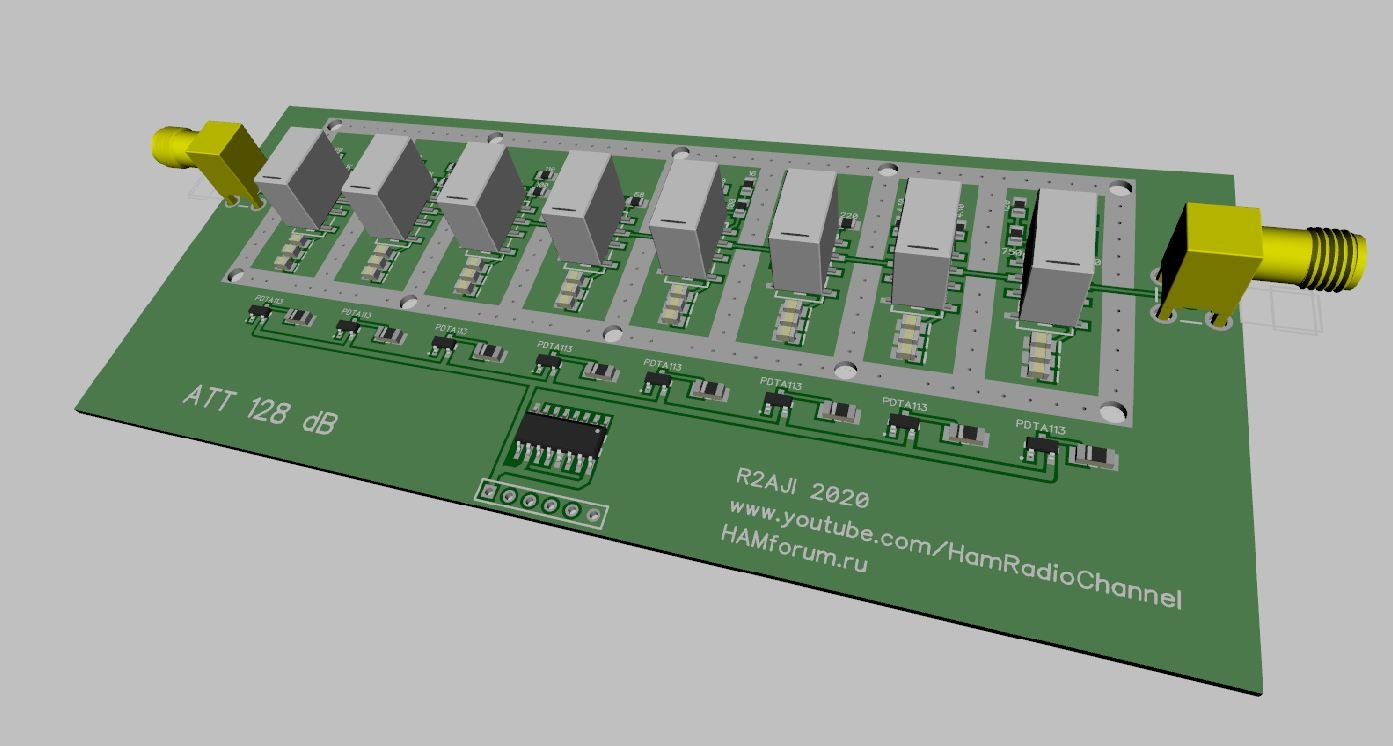

И трассирую печатную плату
Плата ATT 128dB 2 слоя.zip
(47 КБ) 69 скачиваний
Ссылка на заказ этих плат у китайцев
Помимо реле, добавлена микросхема сдвигового регистра и цифровые транзисторы для управление релюшками.

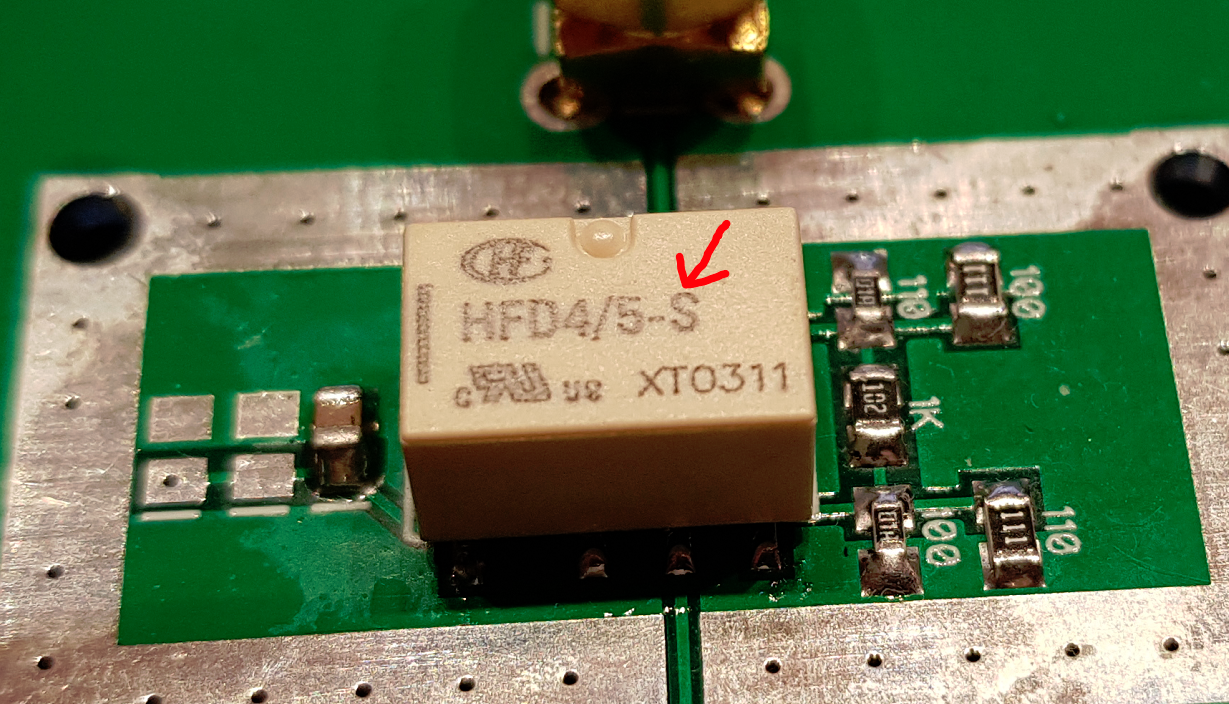

К стати о реле, их существует несколько модификаций будьте внимательны, так как нужны вот такие с буковкой "S":
И на напряжение 5 вольт

Купить можно на алиэкспресс

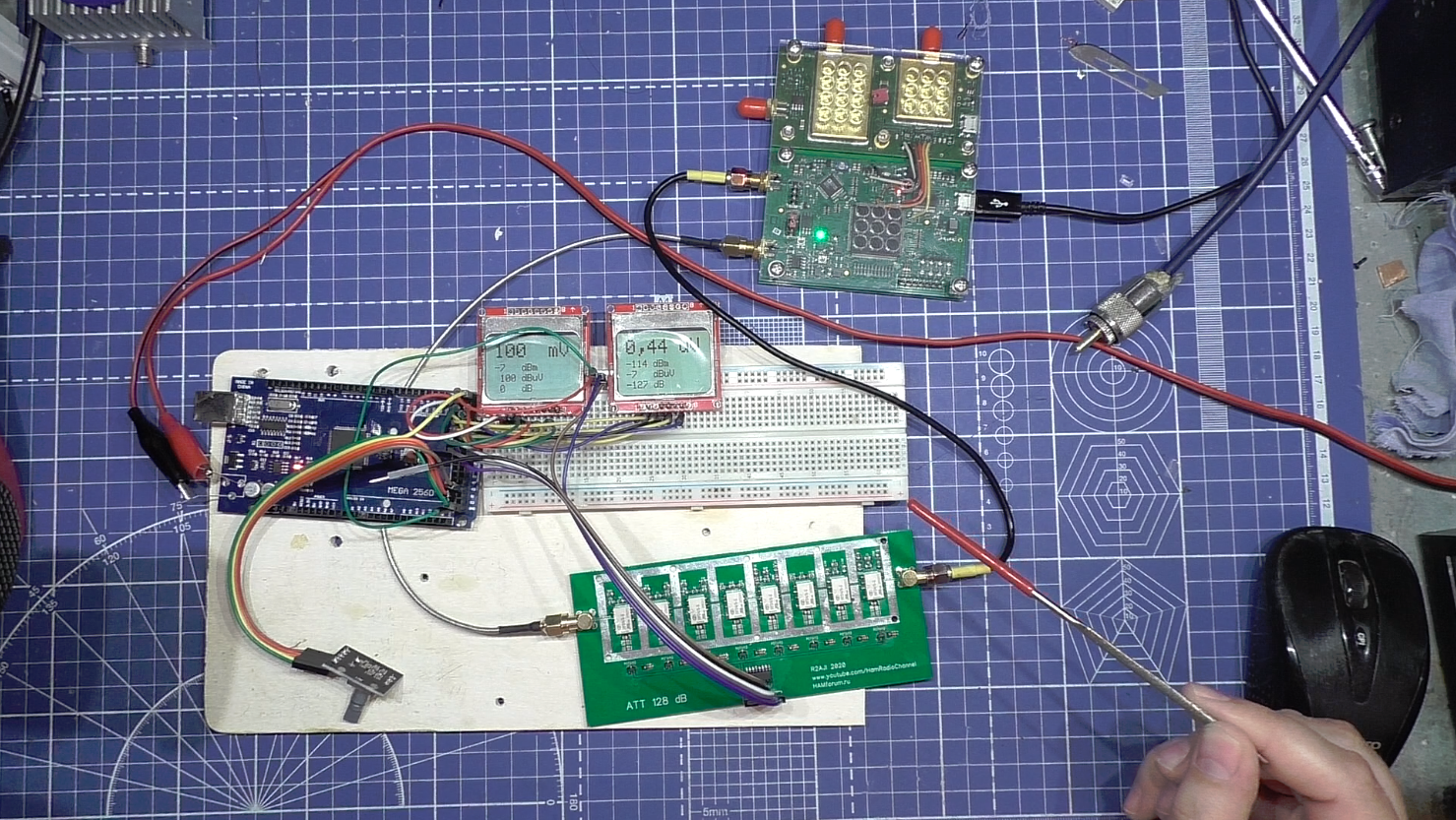

Испытания на тестовом стенде с OSA103mini

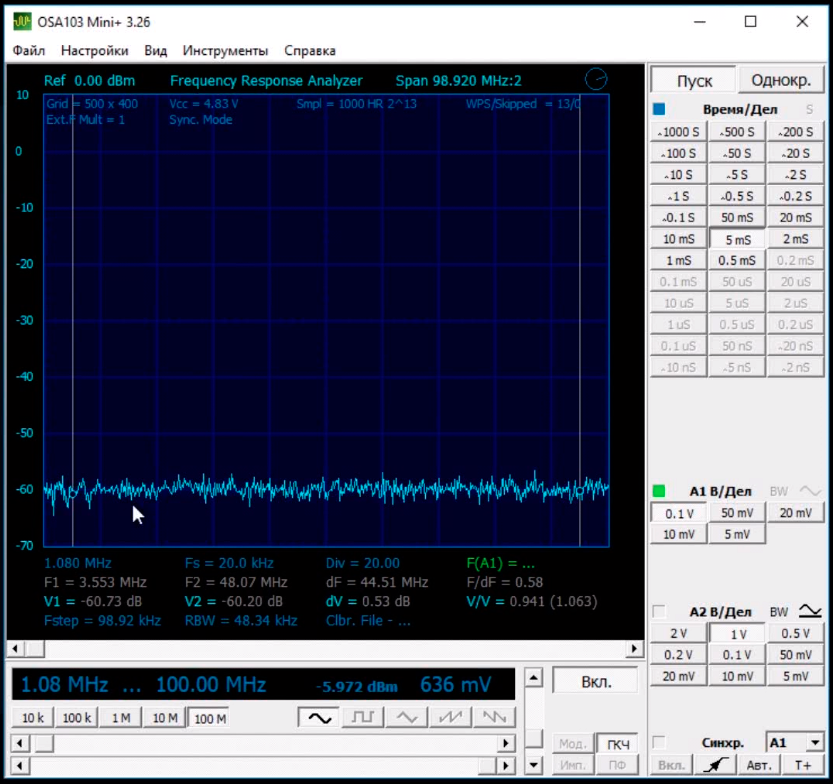

показали прекрасные результаты:
Все равномерно и предсказуемо давится аттенюатором. Но бОльшие ослабления, ОСОй не посмотришь.

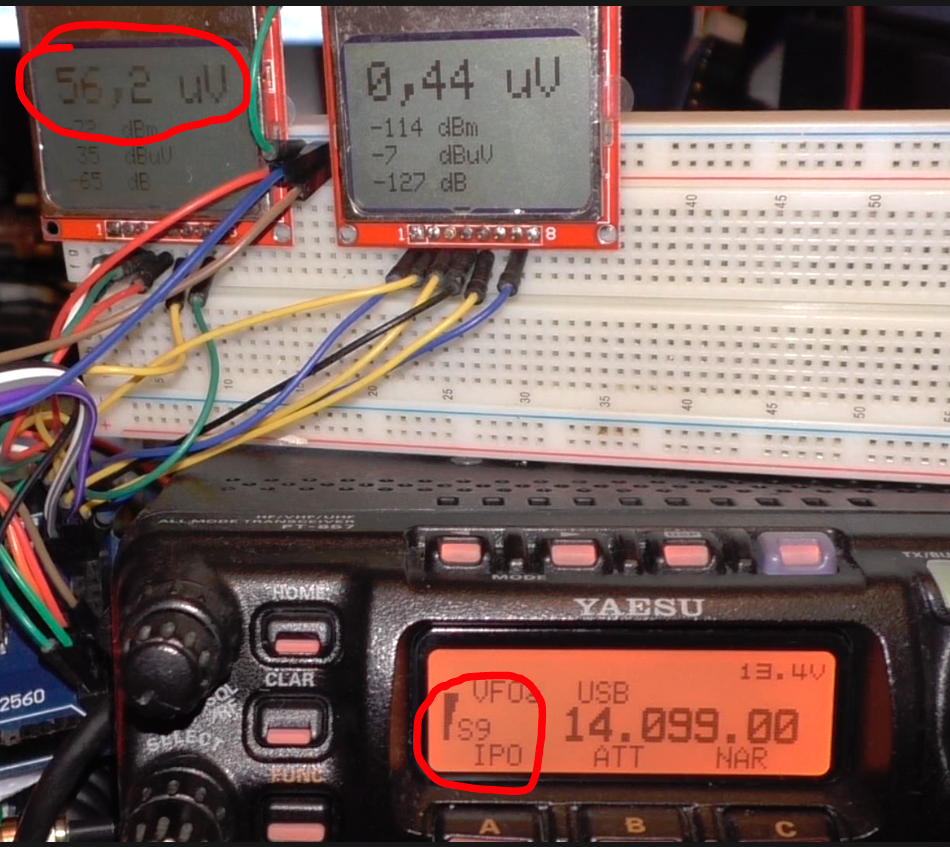

Подключаю на выход АТТ свой FT-857 и если честно, то я в шоке.
Аттенюатор без экранов, да и еще все раскидано "ёжиком" по столу и трансиверу, уже позволяет измерять реальную чувствительность приемников.
Удачная разводка однако!

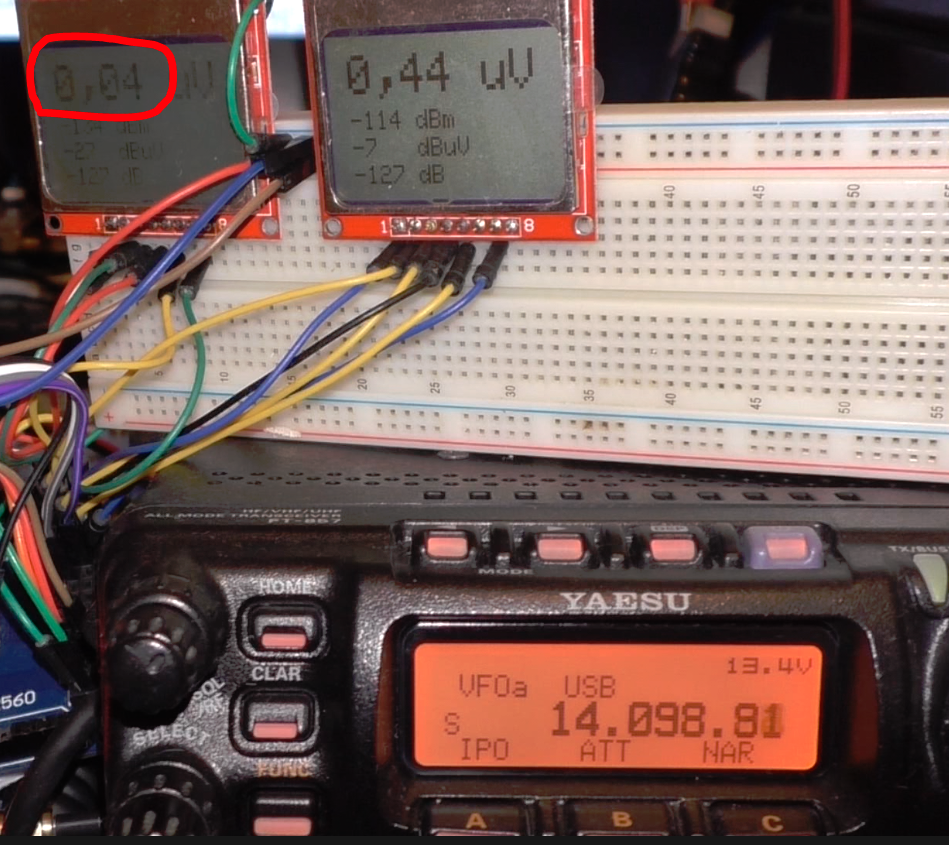

При расчетном уровне напряжения 0.04uV (входное 100mV) на трансивере почти не слышно сигнал. Это успех!
Надо теперь макет привести в порядок и попробовать сделать измерения моего АТТ на более серьезном оборудовании. Но уже сейчас готов рекомендовать к повторению.

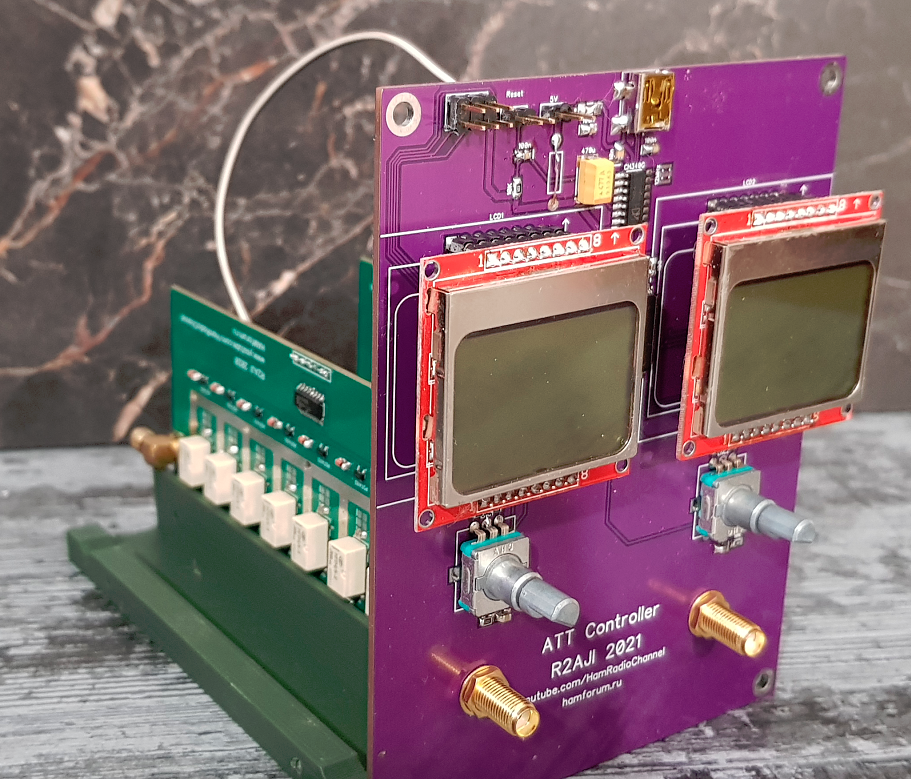

Можно заметить два дисплея, это для второго канала АТТ, но пока не собран и не задействован.
Цифровую часть опубликую позже, нужно немного причесать и привести к нормальному виду.

Ну и мой видеоролик про данный АТТ
phpBB [video]


Есть лишних три комплекта по две платы, готов отдать безвозмездно, с вас оплата почтовых расходов.

ПЛАТЫ ЗАКОНЧИЛИСЬ

Аватара пользователя
AlankoR
Сообщения: 21
Зарегистрирован: 14 окт 2019, 12:35
Откуда: Москва
Благодарил (а): 13 раз
Поблагодарили: 4 раза

Ступенчатый аттенюатор на реле по Скрыпнику

Сообщение AlankoR » 28 июн 2020, 14:12

Готов подъехать забрать)

Аватара пользователя
R2AJI
Сообщения: 248
Зарегистрирован: 12 окт 2019, 22:48
Город: Москва
Благодарил (а): 67 раз
Поблагодарили: 85 раз

Ступенчатый аттенюатор на реле по Скрыпнику

Сообщение R2AJI » 28 июн 2020, 14:14

AlankoR, в личку напишите.

Vlad1953
Сообщения: 25
Зарегистрирован: 10 июн 2020, 10:55
Позывной: R1CBT
Город: Каменногорск

Ступенчатый аттенюатор на реле по Скрыпнику

Сообщение Vlad1953 » 28 июн 2020, 15:46

Тоже готов приобрести.

Аватара пользователя
R2AJI
Сообщения: 248
Зарегистрирован: 12 окт 2019, 22:48
Город: Москва
Благодарил (а): 67 раз
Поблагодарили: 85 раз

Ступенчатый аттенюатор на реле по Скрыпнику

Сообщение R2AJI » 28 июн 2020, 15:48

Vlad1953, в личку напишите.

John Kramer
Сообщения: 33
Зарегистрирован: 07 июн 2020, 11:00
Благодарил (а): 3 раза

Ступенчатый аттенюатор на реле по Скрыпнику

Сообщение John Kramer » 29 июн 2020, 10:12

Так же приму в дар.

r3qh
Сообщения: 1
Зарегистрирован: 28 июн 2020, 14:53
Позывной: R3QH
Город: г.Россошь

Ступенчатый аттенюатор на реле по Скрыпнику

Сообщение r3qh » 29 июн 2020, 11:45

Вов проверь личку!

Денис
Сообщения: 7
Зарегистрирован: 14 окт 2019, 22:41
Откуда: Республика Адыгея
Позывной: RC6YC
Город: Энем
Контактная информация:

Ступенчатый аттенюатор на реле по Скрыпнику

Сообщение Денис » 29 июн 2020, 15:43

А где посмотреть номиналы деталей ? Особенно какой транзистор ?

Денис
Сообщения: 7
Зарегистрирован: 14 окт 2019, 22:41
Откуда: Республика Адыгея
Позывной: RC6YC
Город: Энем
Контактная информация:

Ступенчатый аттенюатор на реле по Скрыпнику

Сообщение Денис » 29 июн 2020, 15:48

А также скейтч на Ардуино да и вообще описание если можно :)

Аватара пользователя
R2AJI
Сообщения: 248
Зарегистрирован: 12 окт 2019, 22:48
Город: Москва
Благодарил (а): 67 раз
Поблагодарили: 85 раз

Ступенчатый аттенюатор на реле по Скрыпнику

Сообщение R2AJI » 29 июн 2020, 15:50

Денис, так и на схеме и на плате все подписано. Ну кроме блокирующих конденсаторов, у них емкость 100nf.
Ну и читайте описание полностью, там сказано про цифровую часть.
