Отбор кварцев для расчета SSB фильтра в программе Dishal

Сообщение R0AEK » 11 фев 2020, 17:05

Долго думал как назвать тему....

Есть в сети программа Dishal для расчета кварцевых фильтров AM, SSB, CW и пр.

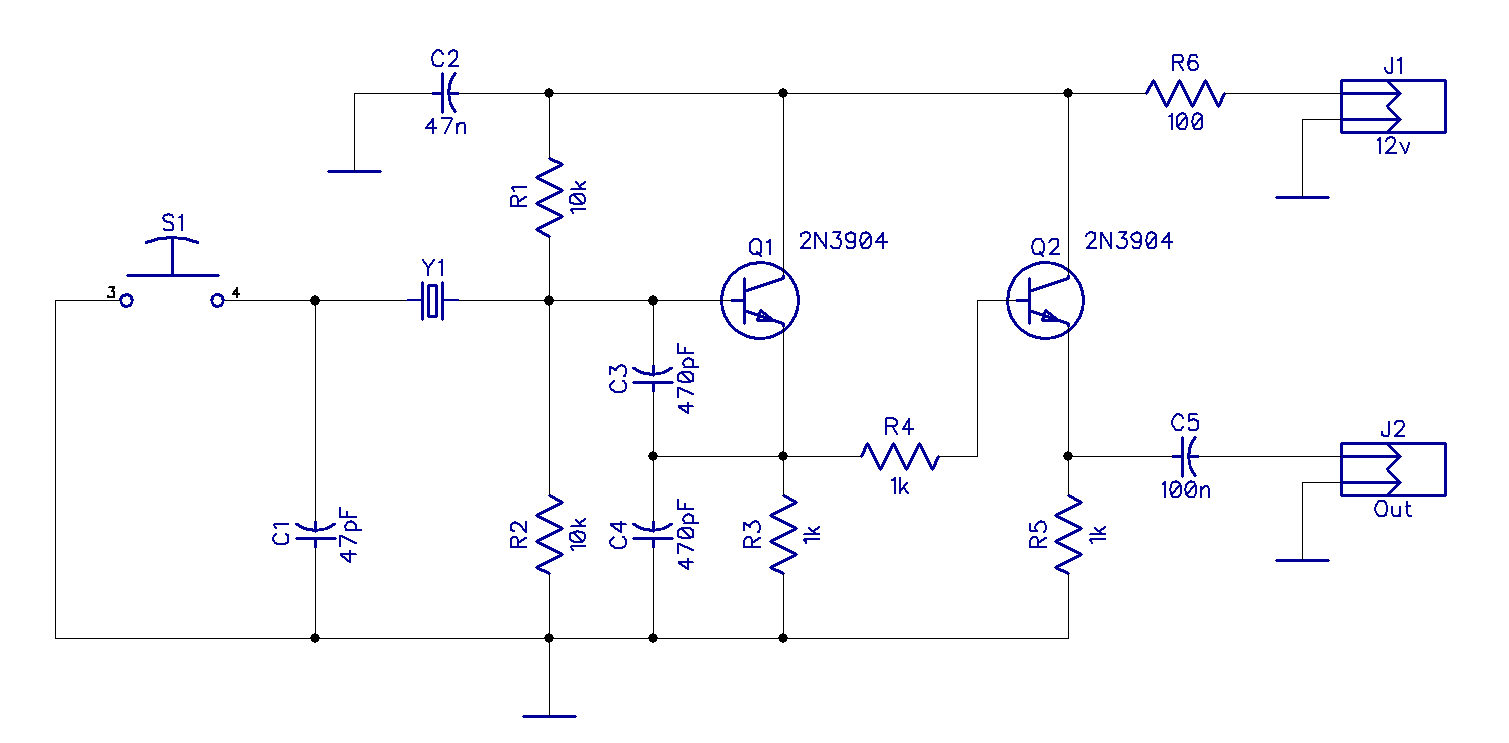

В варианте от G3UUR для осцилляторного метода определения динамических параметров кварцевого резонатора предлагается использовать генератор собранный по следующей схеме
Схема и разводка под мой вариант была сделана в DipTrace, о чем, было описано в соответствующей ветке.

На макетке это хорошо, быстро и просто, но все равно сделаю проект печатки под генератор. ИМХО "земли" на макетке не хватает!

Год назад я прикупил горку, так называемых PAL-овских резонаторов на 8,867238 мГц. Лежали у меня год и видимо столько же на заводе/в магазине, значит можно предположить, что они выдержанные. Гуру в кварце-фильтро-строительстве не рекомендуют использовать только, что изготовленные резонаторы.... Как коньяк что ли... :mrgreen:
При первом включении меня порадовало то, что генератор завелся (странно было бы если бы он не завелся, перед монтажем на плату я для себя выбрал одно правило - проверяй, по возможности, на работоспособность то, что впаиваешь!), но не порадовала осциллограмма


Понятно, что выход генератора, построен на буферном каскаде, видимо цель была - по максимуму развязать влияние нагрузки подключенной на выход генератора - частотомер или подобный прибор.

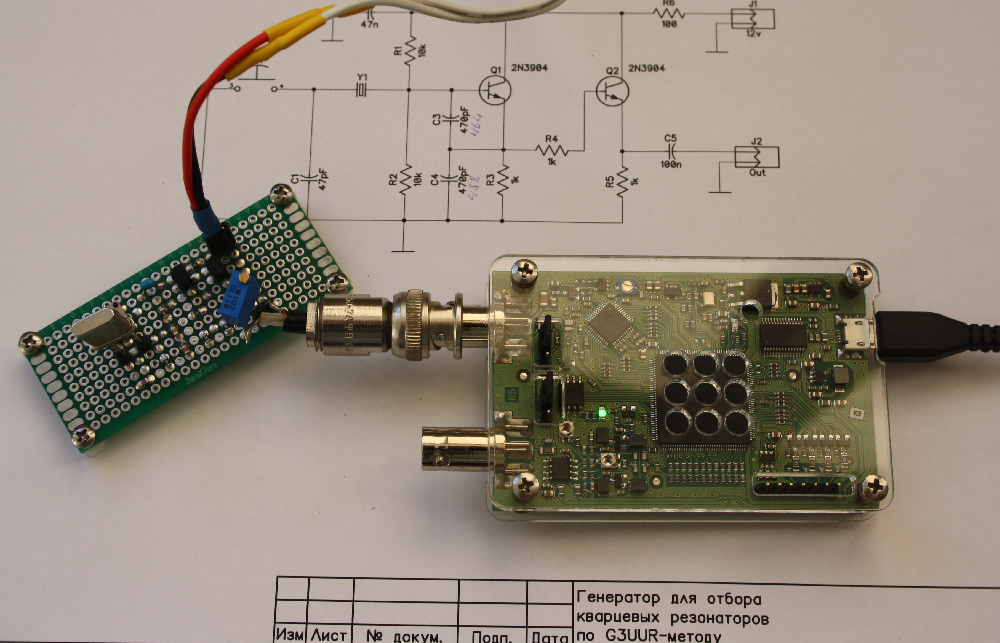

В своем варианте - к выходу генератора я подключил замечательный прибор OSA 103 mini. Видимо выходное сопротивление генератора отличалось от входного сопротивления осы.

Если обратиться к теории буферного каскада (эмиттерного повторителя) на транзисторе, который в генераторе построен на Q2, то понятно, что выходное сопротивление данного каскада генератора низкоомное, но по ходу отличается от стандарта в 50 ом. Вход осы имеет сопротивление в 50 ом.

Чтобы это дело более менее исправить я пошел более простым путем - между выходом генератора и входом осы включил, последовательно, триммер на 1 кОм, после кручения триммера получил почти нормальную синусоиду (у меня практическое сопротивление ~66 ом)

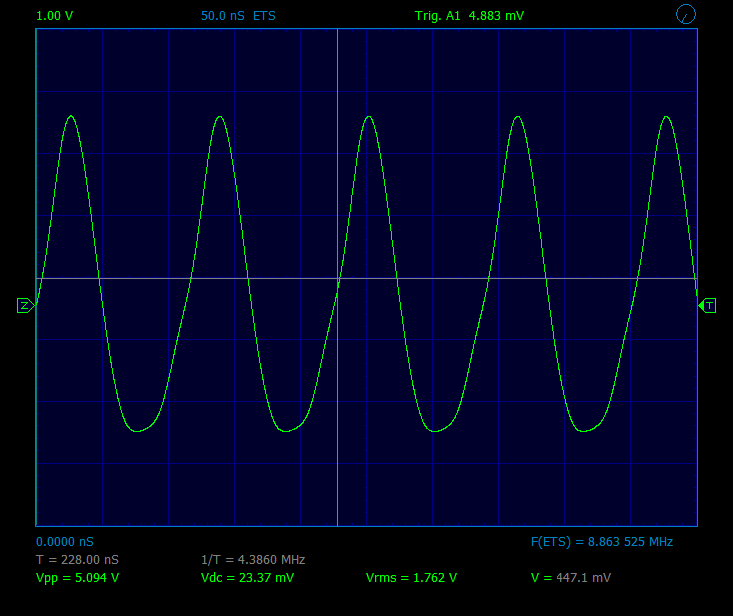

это без нажатой кнопки S1
это с нажатой кнопкой S1

Осциллограммы копировал после 10-15-секундной выдержки для "выбега" частоты кварцевого резонатора. В правом нижнем углу видим частоту. В вариантах с нажатой и отжатой кнопкой S1 она естественно разная, вот на значение этой разности в частотах я и буду ориентироваться при выборе кварцевых резонаторов для расчета и постройки фильтра.

Изучив многочисленную практическую и теоретическую информацию по использованию данного генератора для отбора резонаторов усвоил два момента:

1. Для совпадения расчетных и практических результатов перед отбором кварцевых резонаторов стоит измерить реальную емкость конденсаторов генератора, а именно C1, C3 и C4. В моем случае результаты следующие: С1 - 47пф, C3 - 464пф и C4 - 458пф. China-пром, что поделать. Хотя.... измерю ка я их еще и осой, для пущей надежности.

2. Так как радиоэлектроника это наука о контактах, то я решил исследуемые резонаторы впаивать в схему генератора на PLS штырьки. Видел я разницу показаний между приложенным и впаянным конденсатором к выводам измерительного прибора.

Если кто из коллег использовал данный генератор для отбора кварцевых резонаторов, поделитесь опытом и полученным результатом при реально рассчитанным и построенном фильтре.

tygra
Сообщения: 243
Зарегистрирован: 15 окт 2019, 19:52
Откуда: Казахстан
Позывной: -- -- --
Город: Жезказган
Благодарил (а): 51 раз
Поблагодарили: 45 раз

Отбор кварцев для расчета SSB фильтра в программе Dishal

Сообщение tygra » 11 фев 2020, 18:14

Что то подобное собирал , конкретно эту схему или нет , нужно глянуть , осциллограмму не смотрел , замерял частоту большим совдеповским частотометром после суточного прогрева его . кварцы могут плыть от нагрева рукой (точность у частотометра очень большая) ... Приходилось ставить кварц и ждать выравнивания температур , паять если то вообще беда , ждать очень долго потом температурной стабилизации .... Это когда пара кварцев еще можно , а когда их пару сотен это не приемлимо ...
Такой какой есть , ничего не могу с этим поделать ) .

Криворукий
Сообщения: 49
Зарегистрирован: 20 ноя 2019, 19:00
Город: Ленинград
Благодарил (а): 18 раз
Поблагодарили: 11 раз

Отбор кварцев для расчета SSB фильтра в программе Dishal

Сообщение Криворукий » 11 фев 2020, 18:42

R0AEK, напишу как у меня получилось построить фильтр.
Значит из приборов использовал:
1. Транзистор-тестер.
2. Частотомер

Приборы все самодельные и какая точность непонятно.

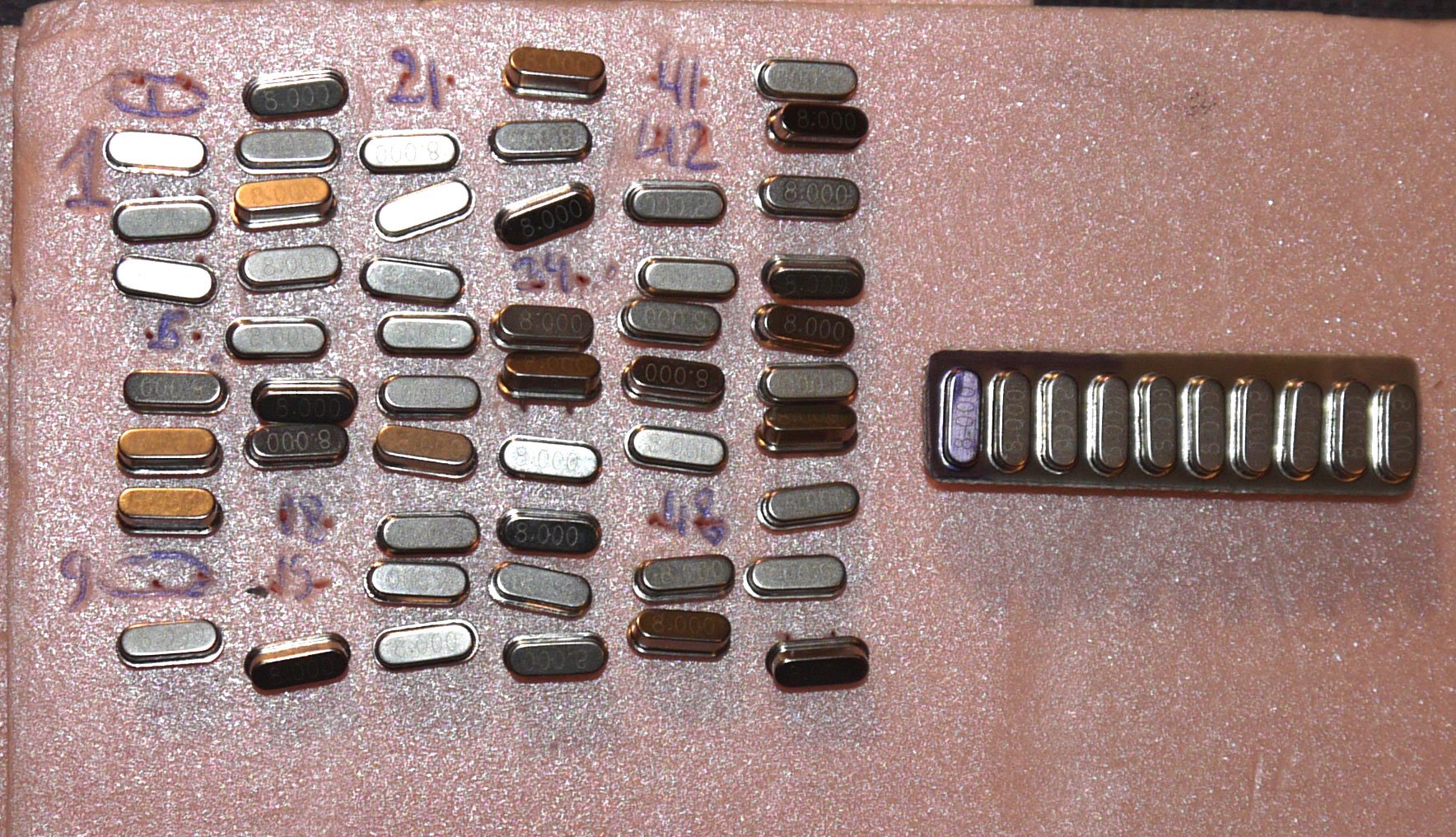

Транзистор тестером замерил ёмкости в генераторе. С генератора на частотомер, обмерил кварцы и свёл в таблицу.
Панелька под резонаторы цанговая, резонатор вставляется плотно, никакой пайки.
К тому же где-то читал, что если кварц подержать(погреть в руке) то частота плывёт, а если греть паяльником...

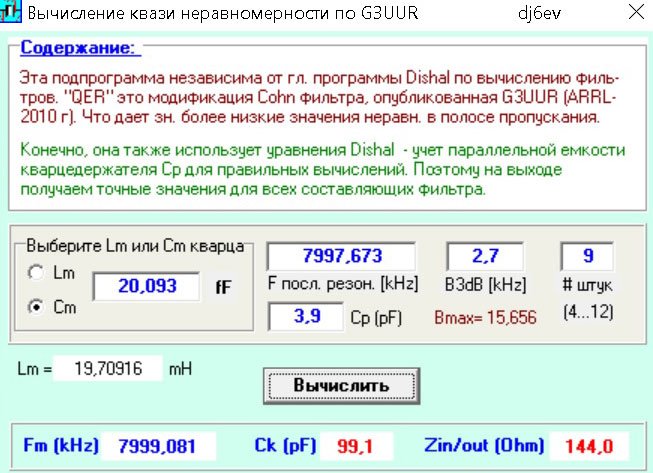

Дальше всё просто, отсортировал по таблице близкие по замерам и запустил Dishal.

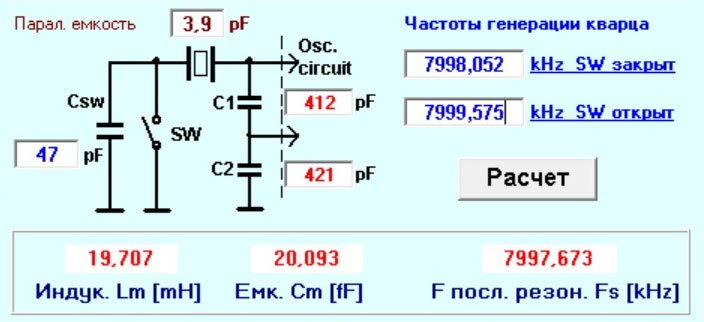

Вбил значения замеренных конденсаторов генератора, ёмкость кварца.
До фильтра Чебышева я не дорос, по этому делал QER фильтр из 9 резонаторов. Среднее значение из замеренных кварцев с нажатой и отжатой кнопкой и получил данные для фильтра.
После в программе перешёл на расчёт фильтра используя эти данные.
Программа рассчитала ёмкость и входное\выходное сопротивление.
Спаял фильтр и снял АЧХ нагрузив резисторами 150 Ом (расчётное 144 Ом) и через щуп.
Опять же прибор самодельный (NWT LITE), по этому за точность ничего не скажу и возможно что где-то и что-то не так делаю.

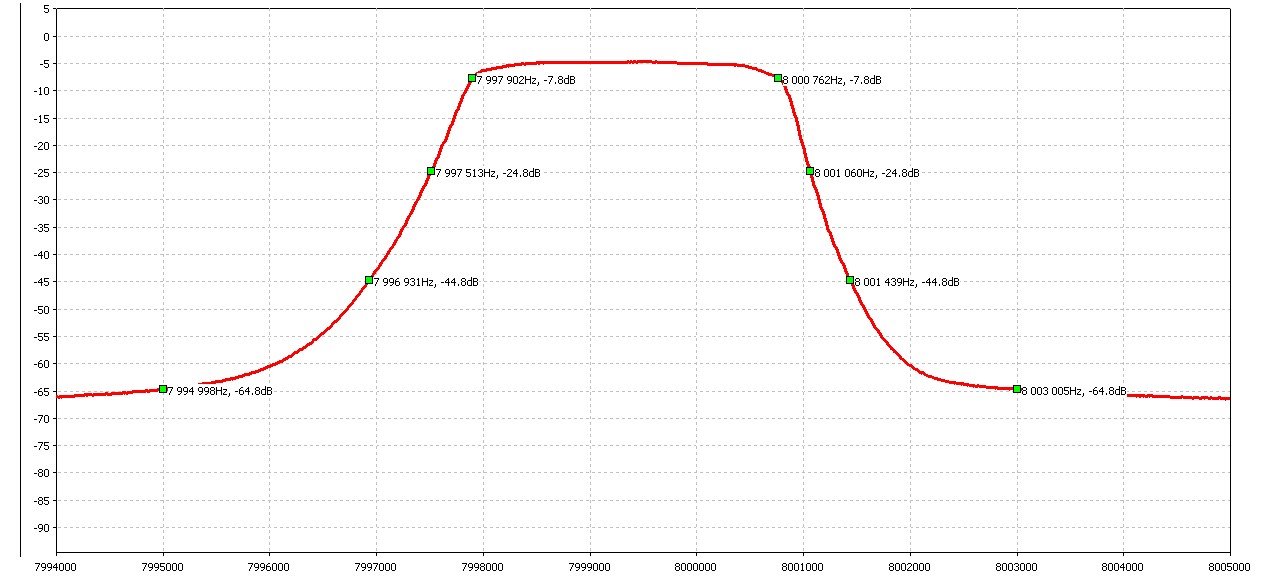

Вот результат:
3dB = 2,860 KHz , 6dB= 3,040 KHz.
Конденсаторы в фильтре поставил 100 пФ.

Аватара пользователя
R0AEK
Сообщения: 115
Зарегистрирован: 03 ноя 2019, 22:30
Позывной: Саша R0AEK
Город: Красноярск-26
Благодарил (а): 33 раза
Поблагодарили: 19 раз

Отбор кварцев для расчета SSB фильтра в программе Dishal

Сообщение R0AEK » 11 фев 2020, 19:04

tygra писал(а):
11 фев 2020, 18:14
Приходилось ставить кварц и ждать выравнивания температур , паять если то вообще беда , ждать очень долго потом температурной стабилизации .... Это когда пара кварцев еще можно , а когда их пару сотен это не приемлимо ...
Криворукий писал(а):
11 фев 2020, 18:42
К тому же где-то читал, что если кварц подержать(погреть в руке) то частота плывёт, а если греть паяльником...
Пожалуй соглашусь, паять излишество, поэкспериментировал, плывет от температуры, ждать долго, до 10 минут примерно.

Криворукий, киньте ссылкой на панельку, по возможности.

И тем более, заметил по осе, если рядом рука то тоже убегает на какие то доли, но все равно убегает. Сразу возник вопрос - у реально изготовленных фильтров корпус резонатора заземлен? Или экран на всю конструкцию?

Криворукий
Сообщения: 49
Зарегистрирован: 20 ноя 2019, 19:00
Город: Ленинград
Благодарил (а): 18 раз
Поблагодарили: 11 раз

Отбор кварцев для расчета SSB фильтра в программе Dishal

Сообщение Криворукий » 11 фев 2020, 19:44

R0AEK писал(а):
11 фев 2020, 19:04
И тем более, заметил по осе, если рядом рука то тоже убегает на какие то доли, но все равно убегает.

Чтобы в схему генератора руками не лезть при замерах, я кнопку нажимал бамбуковым шампуром (длинная деревянная палочка) ;)
Панельки покупал наверное года 2 назад. Ссылку нашёл, но думаю можно поискать и у других продавцов.
https://aliexpress.ru/item/1216815568.h ... 33edda7l79

Аватара пользователя
R0AEK
Сообщения: 115
Зарегистрирован: 03 ноя 2019, 22:30
Позывной: Саша R0AEK
Город: Красноярск-26
Благодарил (а): 33 раза
Поблагодарили: 19 раз

Отбор кварцев для расчета SSB фильтра в программе Dishal

Сообщение R0AEK » 11 фев 2020, 19:52

Криворукий писал(а):
11 фев 2020, 19:44
Чтобы в схему генератора руками не лезть при замерах, я кнопку нажимал бамбуковым шампуром (длинная деревянная палочка)
Я зубочисткой обошелся!!!

Спасибо за ссылку!

Почему у меня возник вопрос про заземление корпуса резонатора и экран - вот сижу смотрю на полу разобранный советский фильтр на кварцах 10703,5/10700,5 мГц, полосу фильтра не знаю...
СССР-10703 разобранный.png
ведь не спроста они кроме экрана еще и корпуса резонаторов припаивали к земляной шине, к тому же не просто проволокой, а так от души!

Не подумайте, что я его раздербанил, он мне в таком виде достался. Зато видно как он построен!

Аватара пользователя
R0AEK
Сообщения: 115
Зарегистрирован: 03 ноя 2019, 22:30
Позывной: Саша R0AEK
Город: Красноярск-26
Благодарил (а): 33 раза
Поблагодарили: 19 раз

Отбор кварцев для расчета SSB фильтра в программе Dishal

Сообщение R0AEK » 15 фев 2020, 20:45

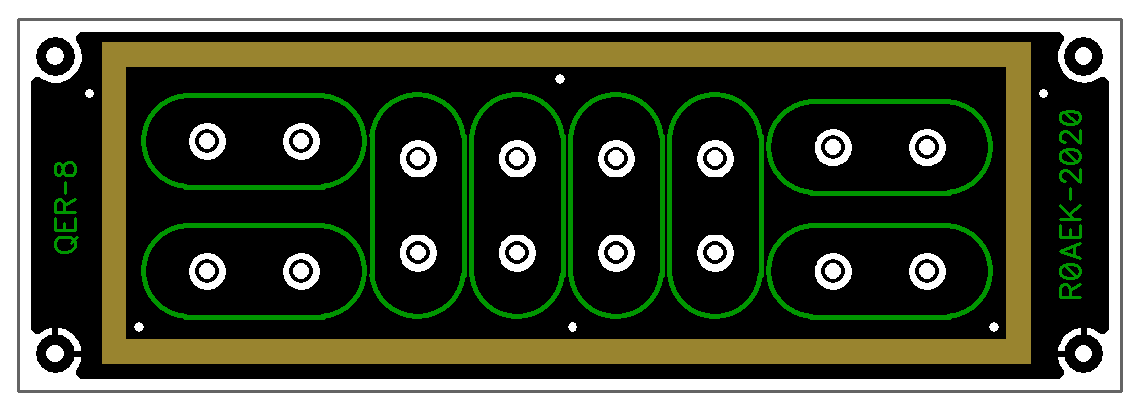

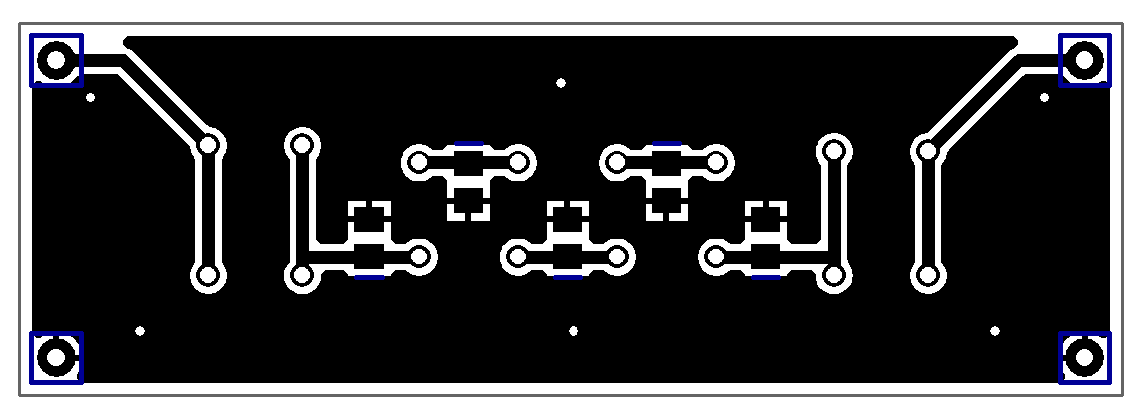

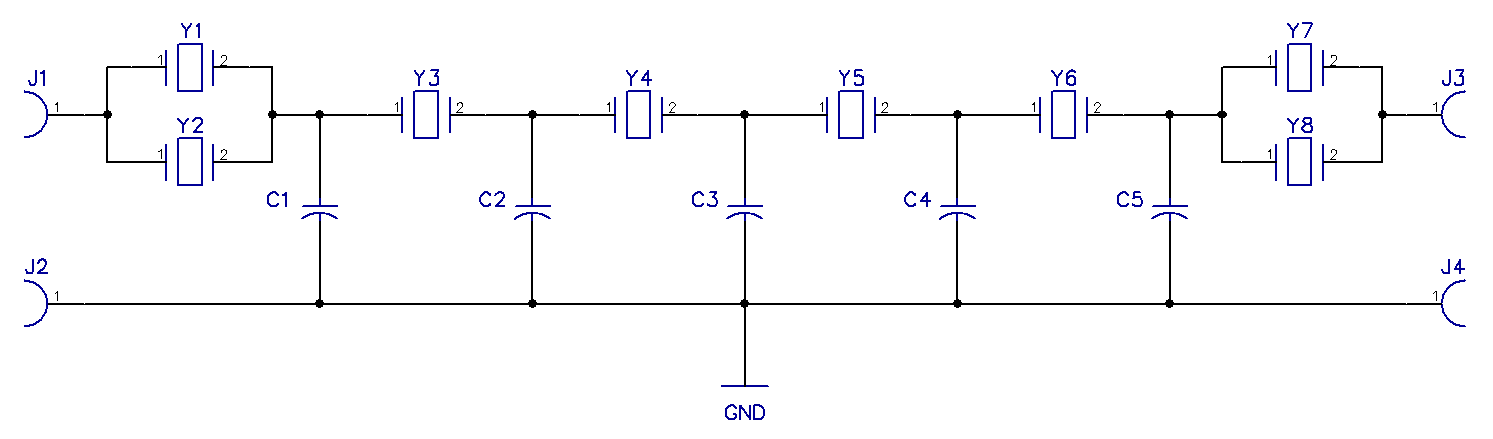

Попробовал нарисовать в DipTrace платку для 8-ми кристального QER SSB фильтра, поверх кварцев планирую поставить экран с пайкой на землю и на корпуса кварцев.

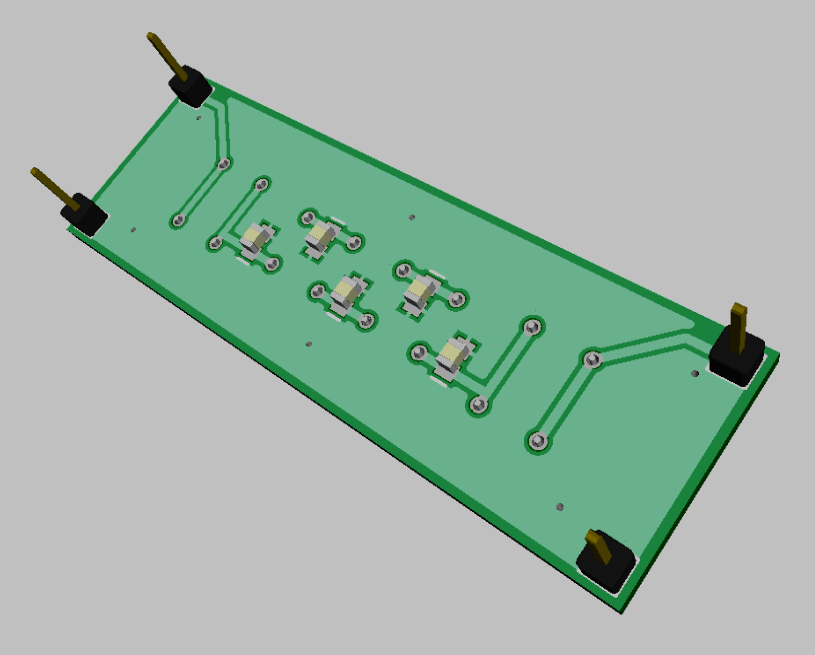

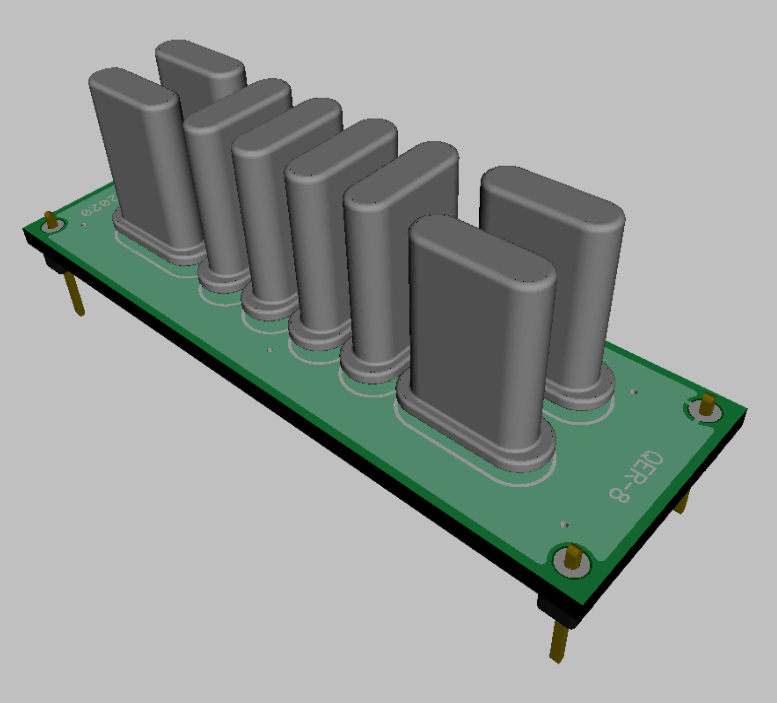

Только вот не понял, почему на 3D просмотре не видно паяльной маски под экран, при просмотре герберов ее видно... видимо особенности 3D просмотра.
Смотрю многие без экрана делают, хотя изготовленные СССР-овские фильтры все же корпусами заземлены. Верхний и нижний слои земли проходными соединил, вот думаю не мало ли проходных!?

Кварцы я уже отобрал, конденсаторы smd NP0 едут, пора заказывать платку!

Посмотрим, что из этого получится....

Криворукий
Сообщения: 49
Зарегистрирован: 20 ноя 2019, 19:00
Город: Ленинград
Благодарил (а): 18 раз
Поблагодарили: 11 раз

Отбор кварцев для расчета SSB фильтра в программе Dishal

Сообщение Криворукий » 15 фев 2020, 23:17

R0AEK писал(а):
15 фев 2020, 20:45
Посмотрим, что из этого получится....
Будет интересно посмотреть результат!

Вчера получил 60 резонаторов типа "лодочка".
Сегодня отсортировал и собрал 10 кристальный QER фильтр.
Не стал я отбирать резонаторы с помощью генератора и частотомера, а решил с помощью NWT упростить задачу.

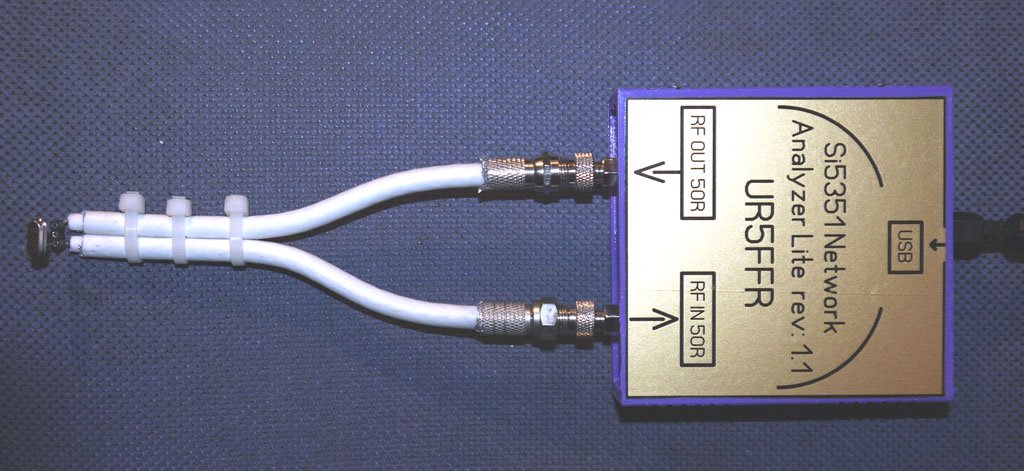

Так выглядит установка:

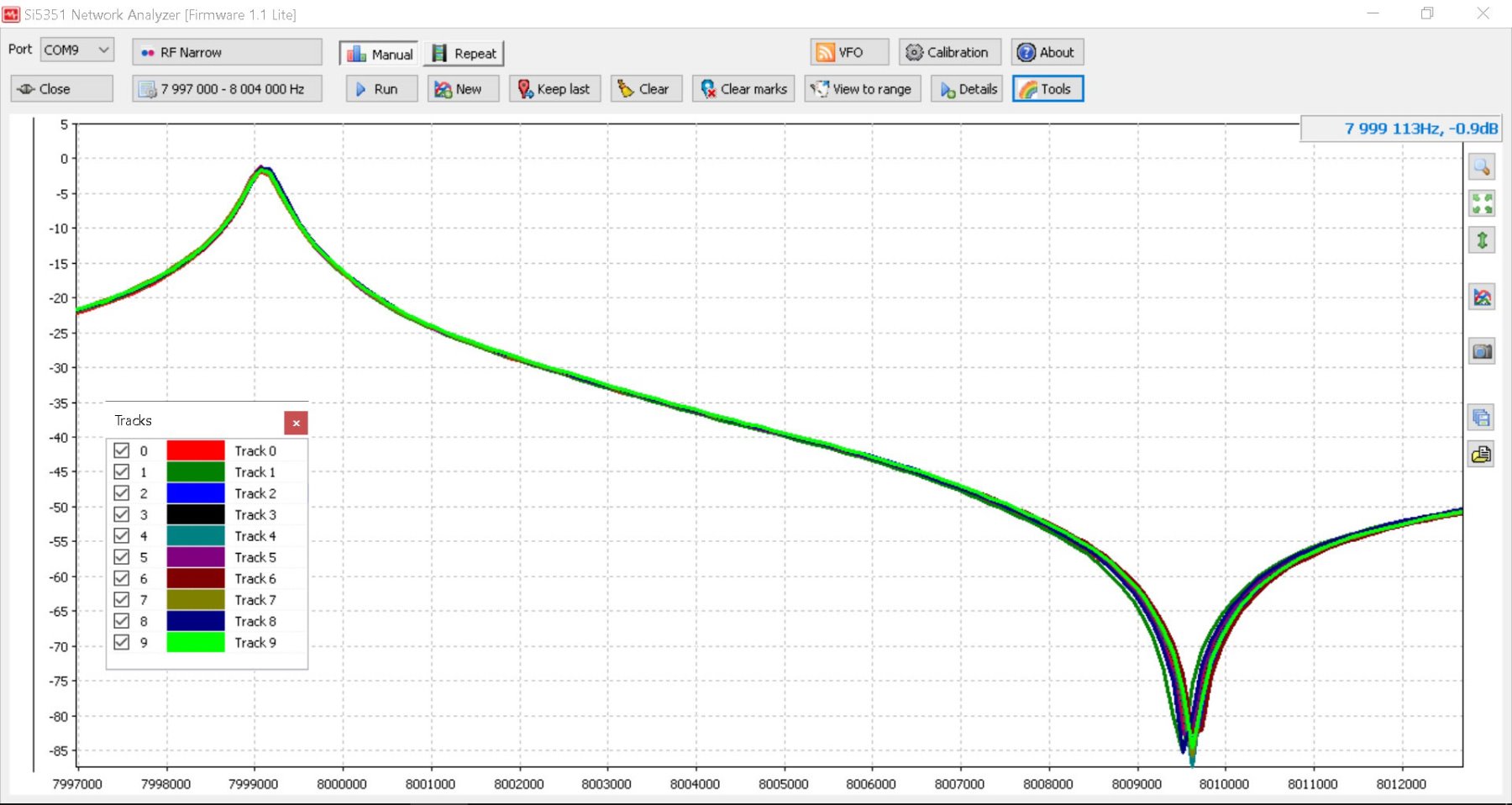

А это после сортировки группа из 10 резонаторов:

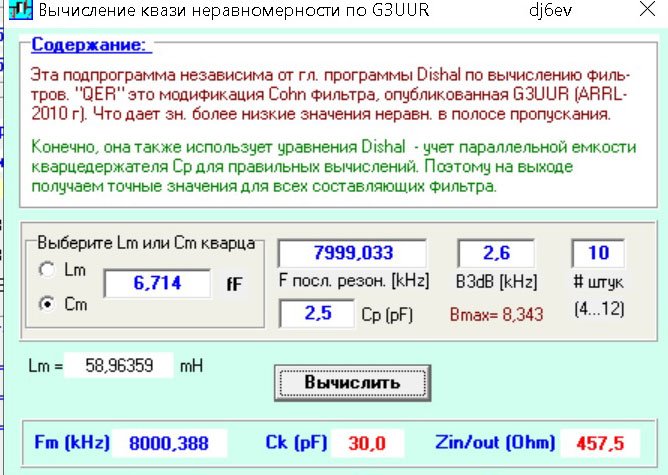

Всё-таки пришлось один резонатор прогнать через генератор, чтобы в ДИШАЛе рассчитать полосу.
Дальше запаял фильтр с ёмкостями 30 пФ и практически попал в расчётные значения.

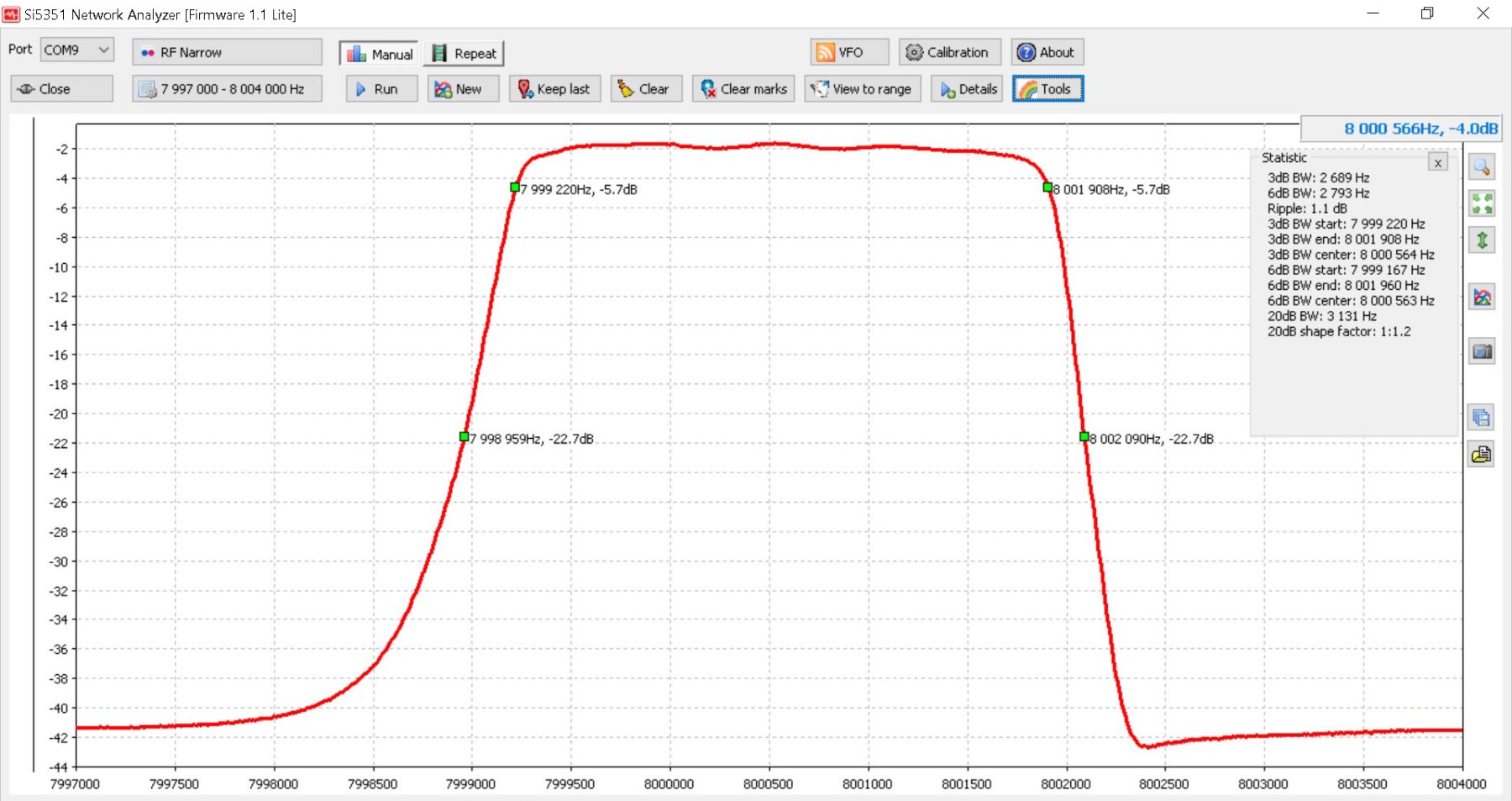

Вот такая АЧХ получилась в итоге:
Фильтр собран на односторонней печатной плате.
Видел у Сергея Эдуардовича Беленецкого конструкции, в которых фильтры выполнены на односторонней печатной плате,
по этому не стал делать двустороннюю.

Аватара пользователя
R0AEK
Сообщения: 115
Зарегистрирован: 03 ноя 2019, 22:30
Позывной: Саша R0AEK
Город: Красноярск-26
Благодарил (а): 33 раза
Поблагодарили: 19 раз

Отбор кварцев для расчета SSB фильтра в программе Dishal

Сообщение R0AEK » 15 фев 2020, 23:48

Криворукий, приветствую!

Полосу подгоняли под номинал 30пФ?!

Криворукий
Сообщения: 49
Зарегистрирован: 20 ноя 2019, 19:00
Город: Ленинград
Благодарил (а): 18 раз
Поблагодарили: 11 раз

Отбор кварцев для расчета SSB фильтра в программе Dishal

Сообщение Криворукий » 16 фев 2020, 00:01

R0AEK, добрый вечер!
При полосе 2,7кГц, номинал вышел 28,5 пФ.
Я поиграл полосой и при 2,6кГц получилось 30 пФ их и запаял, но вышло удачно.
Обычно промахивался 100-200 Гц.
