Простой приёмник на 74hc4053

[ru0aog]

Приветствую всех паяющих и слушающих эфир!
Это моя первая тема на этом форуме. Форум 24dx.ru загнулся и вместе с ним пропало много моих наработок
Чтобы совсем уж не пропал мой труд, положу кое-что здесь.

Итак, приёмник по мотивам конструкций YU1LM (чей сайт в настоящее время тоже, увы, недоступен).
Простейшая схемка, даже без входных полосовых фильтров.
Приёмная часть:

Здесь не два канала с SDR, поэтому сдвиг фазы гетеродина не требуется.

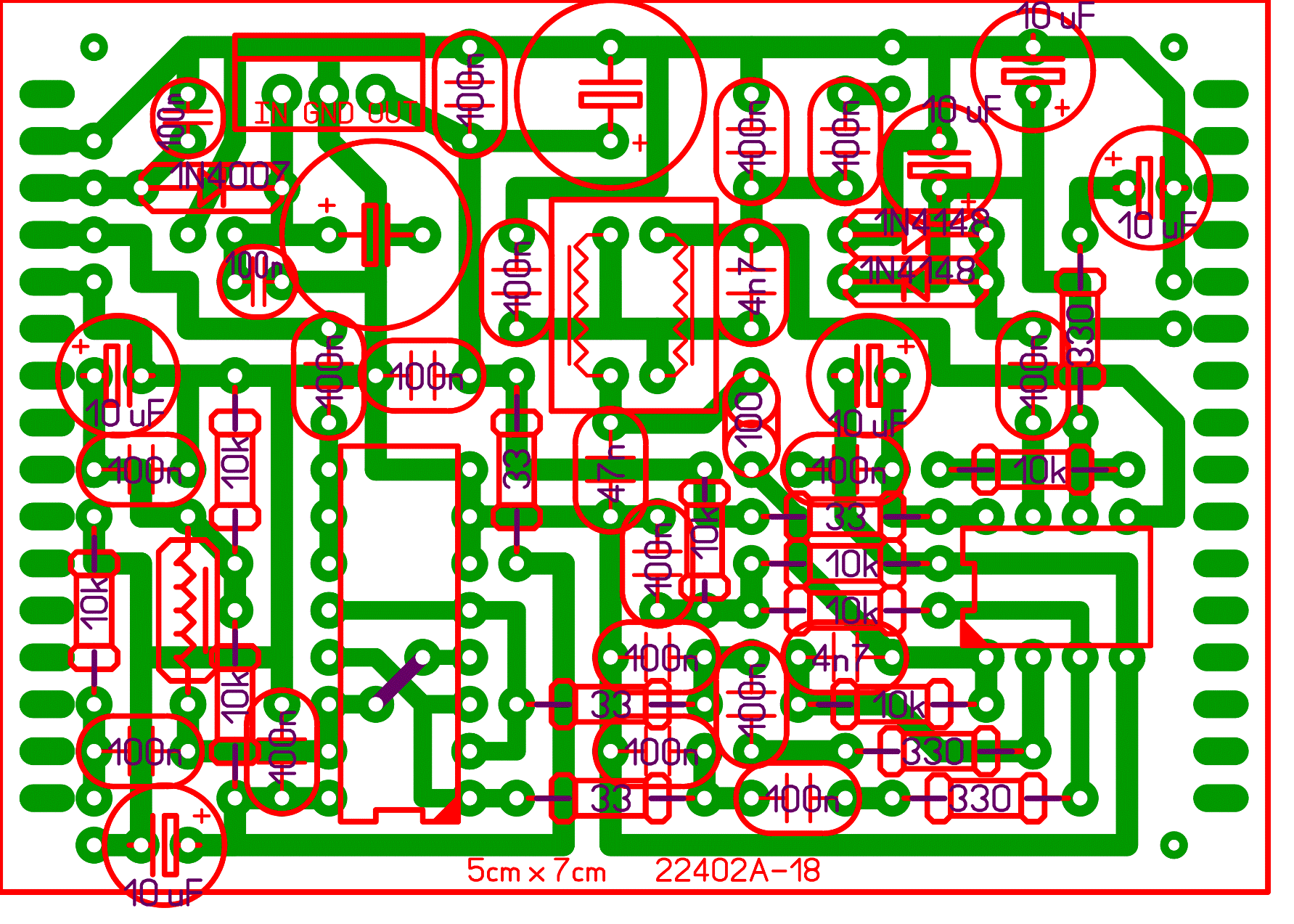

Разводку сделал на стандартных монтажных платах:

Схема и печатка в форматах lay и spl

DCR_v5-2.rar

(32.85 КБ) 439 скачиваний

УНЧ на отдельной плате.
Особенностей не имеет.
Схема:

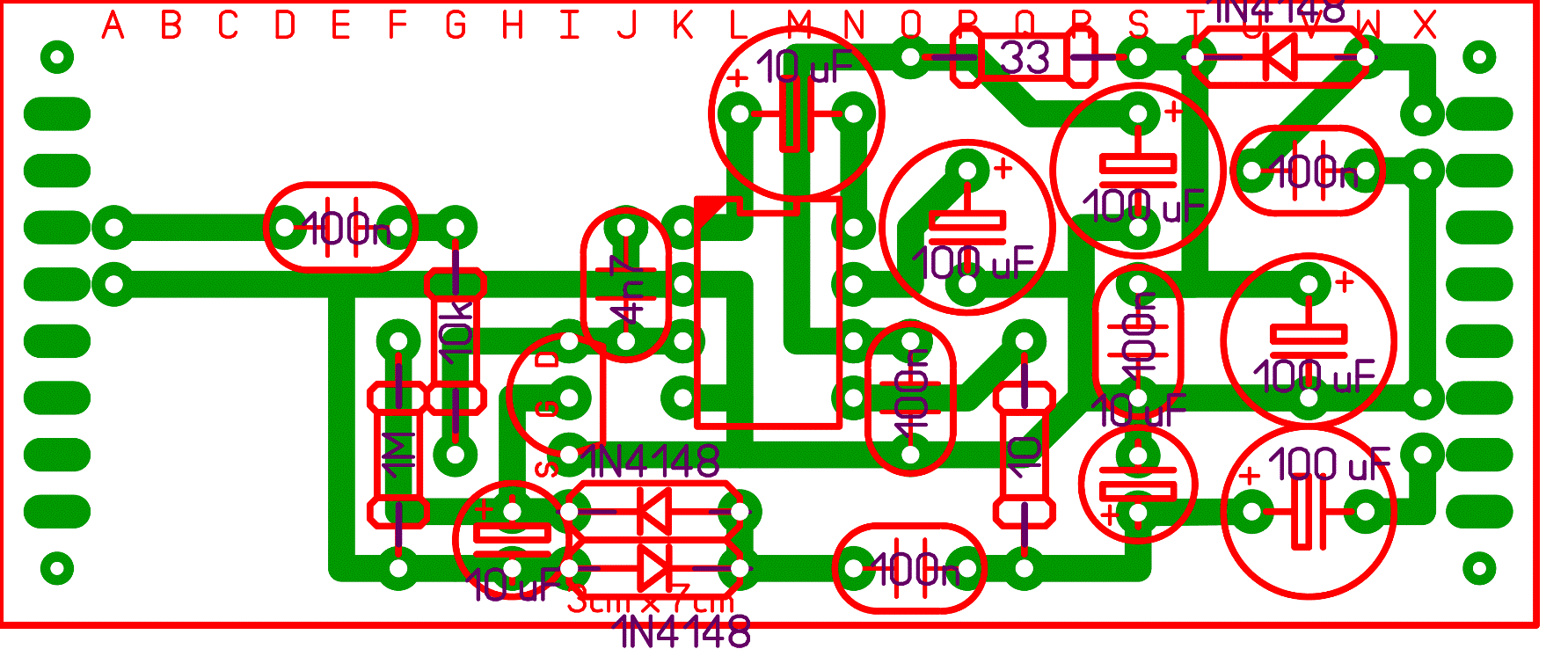

Печатка:

AF v5-2.rar

(16.57 КБ) 378 скачиваний

[ru0aog]

Синтез не отлажен как следует, но тем не менее.

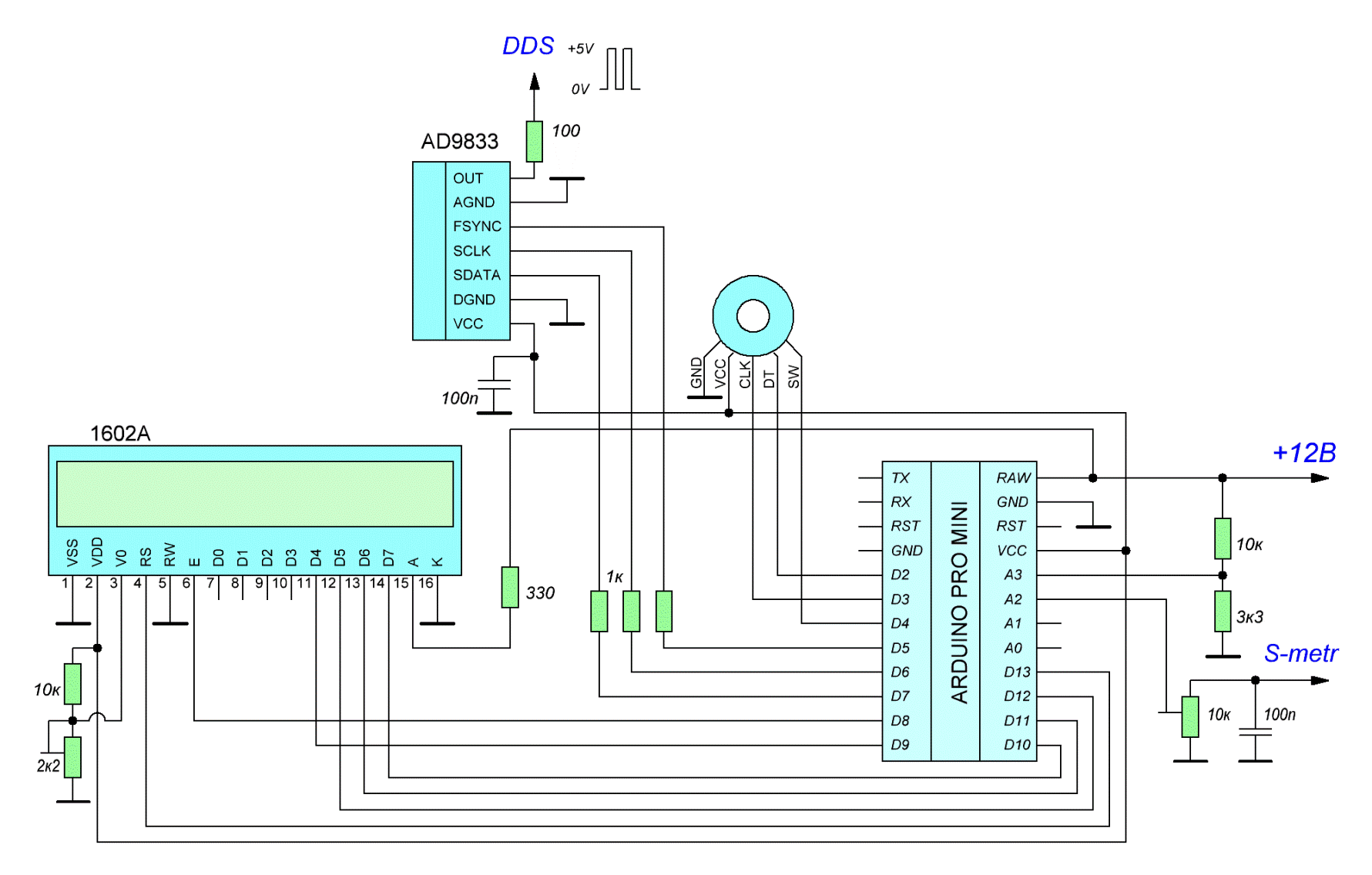

Схема:

Печатка:

DDS v5-2.rar

(17.16 КБ) 461 скачивание

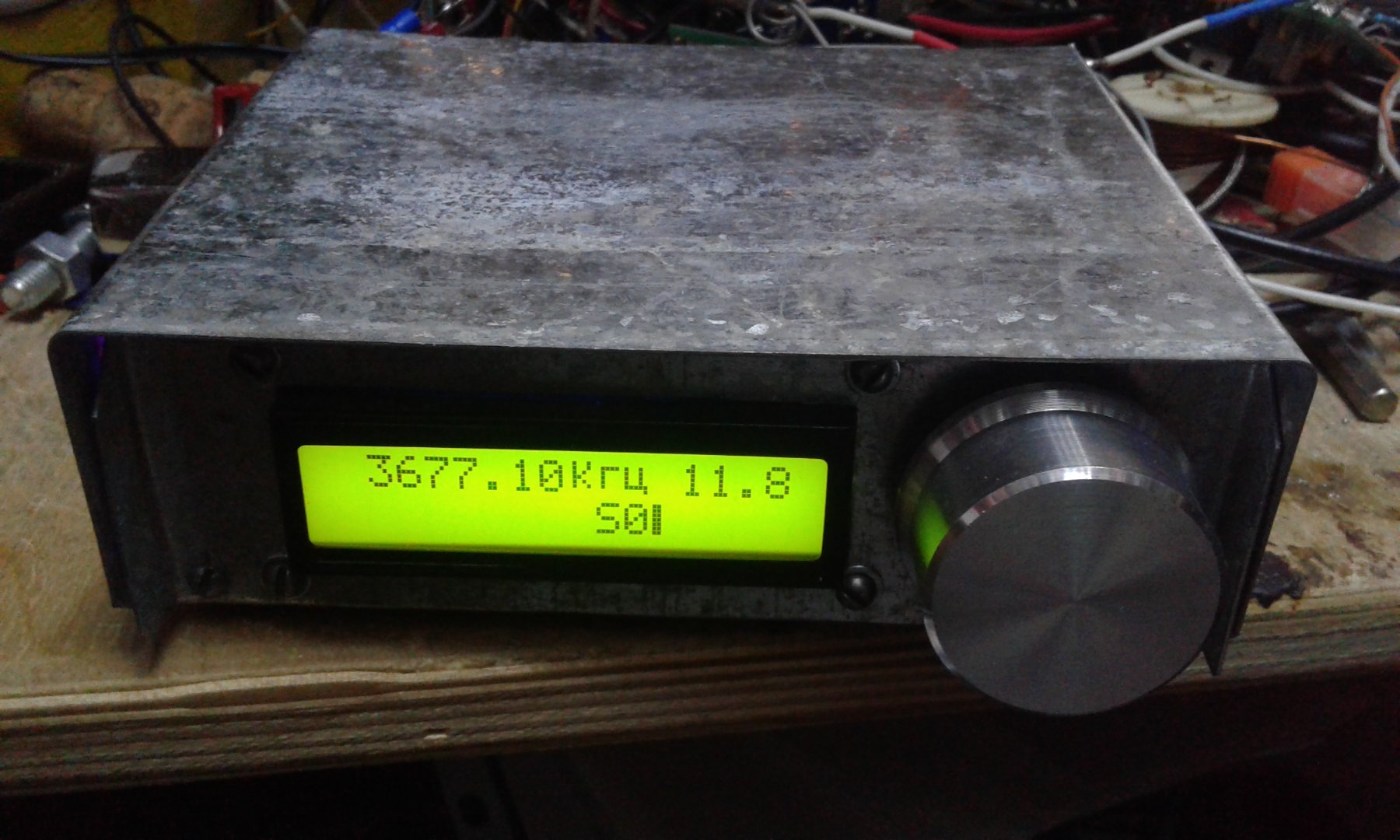

Ну и что вышло:

phpBB [video]

[ru0aog]

Да, забыл программу управления синтезатором приложить.
Вот:

DDS_1_23.rar

(3.73 КБ) 443 скачивания

Спецификации деталей:

Ведомость деталей.rar

(514 байт) 407 скачиваний

Общий список деталей.rar

(496 байт) 438 скачиваний

Немного тестов перед сборкой

phpBB [video]

В данный момент приёмник подарен одному хорошему человеку
