SDR "Malamute" 3-х платная версия

Сообщение R7KBI » 01 апр 2020, 11:06

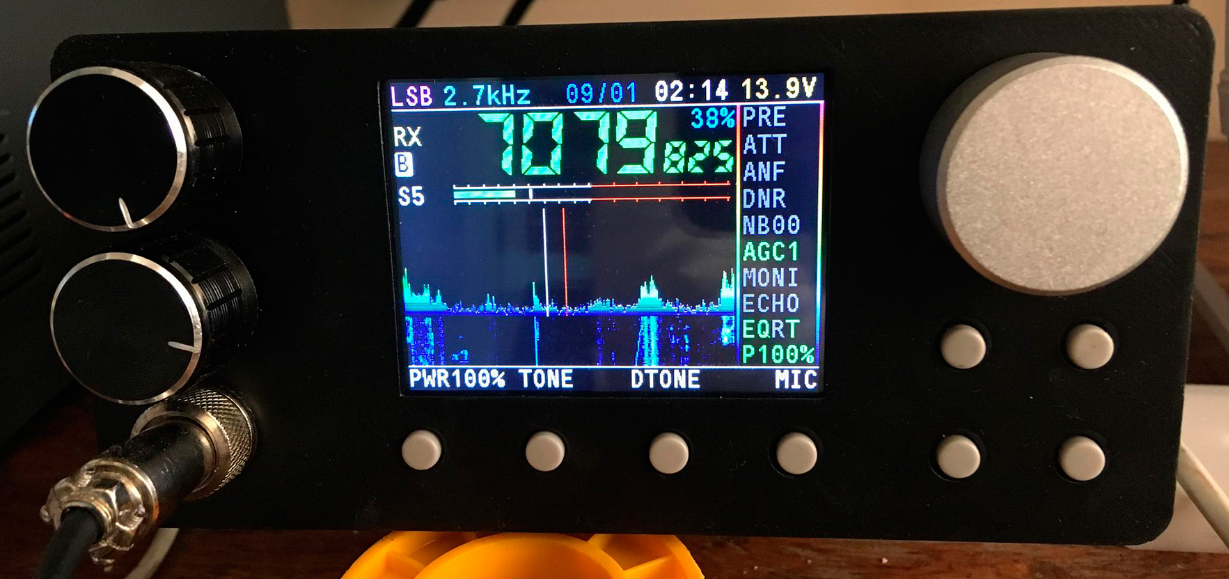

Трансивер работает в режимах AM/FM/SSB/CW (имеет встроенный электронный ключ) прием/передача 0.5..30 мГц ( ограничено полосовыми и НЧ фильтром ). Имеет 8 SSB, 8 CW и 8AM/FM фильтров устанавливаемых через меню пользователя. Выключаемые предусилитель и два аттенюатора, параметры которых зависят от типа установленной микросхемы и резисторов. Программные фильтры ANF/DNR/NB. Несколько раздельных rx/tx режимов АРУ. Функция ревербератора. USB CAT интерфейс. Схемотехника выполнена в типовом включении.
Документация для данной версии находится по ссылке
Так-же прикрепляю к теме
Licevay 3.2.zip
(2.05 МБ) 153 скачивания
Licevay2.8.zip
(3.48 МБ) 90 скачиваний
Osnovnay.zip
(2.32 МБ) 140 скачиваний
PA.zip
(480.97 КБ) 123 скачивания
ВСЕ ВОПРОСЫ И ПРОБЛЕМЫ ПО НАСТРОЙКЕ И СБОРКЕ, ПИШЕМ ТУТ НА ФОРУМЕ
Ссылка на описание
phpBB [video]

sarmat
Сообщения: 3
Зарегистрирован: 01 апр 2020, 17:59
Позывной: R6WAM
Город: Дылым
Поблагодарили: 2 раза

SDR "Malamute" 3-х платная версия

Сообщение sarmat » 01 апр 2020, 18:46


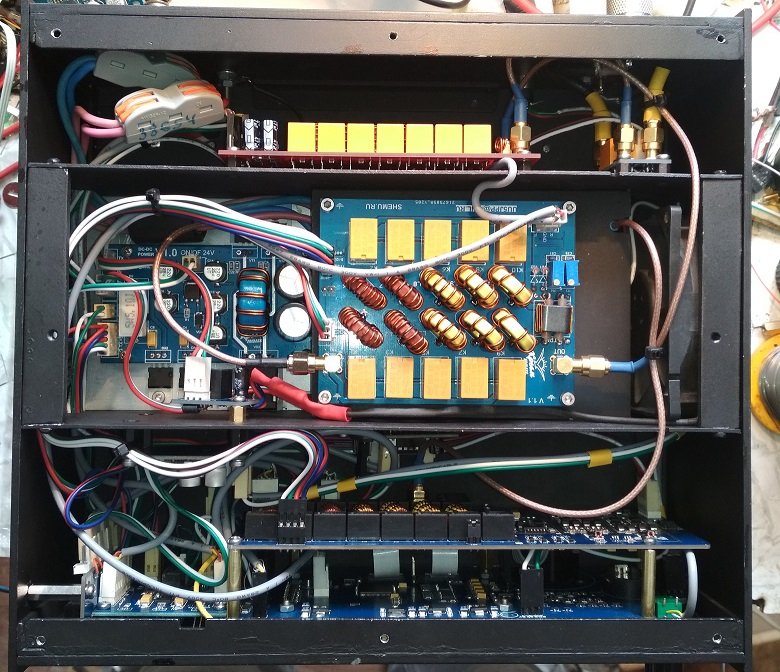

RN3QNR
Сообщения: 1
Зарегистрирован: 02 апр 2020, 11:11
Благодарил (а): 1 раз

SDR "Malamute" 3-х платная версия

Сообщение RN3QNR » 02 апр 2020, 11:21

Приветствую всех участников форума. Собранный на этих платах трансивер трудится успешно ,уже длительный срок. К Антону будет просьба и пожелание по плате лицевой панели версии под 2,8 дисплей. Дорожку идущую на вход усилителя нч и регулятор громкости переразвести ,убрав ее от цифровых шин дисплея. Так как идет лишняя помеха ,которая слышна в динамике. Сам лично я просто перебрасывал эту линию в экран проводе.

Аватара пользователя
R7KBI
Сообщения: 10
Зарегистрирован: 01 апр 2020, 10:19
Откуда: Симферополь
Позывной: R7KBI
Город: Симферополь
Поблагодарили: 17 раз
Контактная информация:

SDR "Malamute" 3-х платная версия

Сообщение R7KBI » 02 апр 2020, 14:43

RN3QNR писал(а):
02 апр 2020, 11:21
Приветствую всех участников форума. Собранный на этих платах трансивер трудится успешно ,уже длительный срок. К Антону будет просьба и пожелание по плате лицевой панели версии под 2,8 дисплей. Дорожку идущую на вход усилителя нч и регулятор громкости переразвести ,убрав ее от цифровых шин дисплея. Так как идет лишняя помеха ,которая слышна в динамике. Сам лично я просто перебрасывал эту линию в экран проводе.
Добрый день! Я данную проблему уже устранил на лицевых под 3.2, на 2.8 еще не устранял. Когда буду заказывать платы обязательно это учту

R3LAA
Сообщения: 3
Зарегистрирован: 04 апр 2020, 23:11
Откуда: Смоленск
Позывной: R3LAA
Город: Смоленск

SDR "Malamute" 3-х платная версия

Сообщение R3LAA » 04 апр 2020, 23:30

Добрый вечер собираю данный трансивер есть пару вопросов 1) на основной плате U12 U13 нет данных микросхем что там должно стоять? 2) на основной плате резисторы R70 R69 какие правильно впаивать на схеме R70-1.6k а в списке элементов 240 а R69 на схеме 240 а в списке элементов 1,3k? и еще один вопросик в списке элементов Q1- IRLML5103 Q3-IRLML6402 а где они должны стоять? :shock:

Аватара пользователя
R7KBI
Сообщения: 10
Зарегистрирован: 01 апр 2020, 10:19
Откуда: Симферополь
Позывной: R7KBI
Город: Симферополь
Поблагодарили: 17 раз
Контактная информация:

SDR "Malamute" 3-х платная версия

Сообщение R7KBI » 06 апр 2020, 19:21

R3LAA, Добрый вечер U12-13 это NE5532
R70 - 1k3
R69 - 240
Q1 - Это ключ включения УВЧ Если идет речь об основной плате
Q3 - уточните на какой плате ?

R3LAA
Сообщения: 3
Зарегистрирован: 04 апр 2020, 23:11
Откуда: Смоленск
Позывной: R3LAA
Город: Смоленск

SDR "Malamute" 3-х платная версия

Сообщение R3LAA » 06 апр 2020, 21:37

R7KBI писал(а):
06 апр 2020, 19:21
Q1 - Это ключ включения УВЧ Если идет речь об основной плате
Q3 - уточните на какой плате ?
Они в списке элементов основной платы я их заказал , а вот на основной плате я их нет или я просто не могу найти куда впаивать? :shock:

R2DWS
Сообщения: 4
Зарегистрирован: 07 апр 2020, 11:33
Позывной: R2DWS
Город: Кубинка

SDR "Malamute" 3-х платная версия

Сообщение R2DWS » 07 апр 2020, 12:11

Q1 на фото ниже, в обведенном кружке.

Аватара пользователя
R7KBI
Сообщения: 10
Зарегистрирован: 01 апр 2020, 10:19
Откуда: Симферополь
Позывной: R7KBI
Город: Симферополь
Поблагодарили: 17 раз
Контактная информация:

SDR "Malamute" 3-х платная версия

Сообщение R7KBI » 07 апр 2020, 19:49

R2DWS, так это ERA микросхема УВЧ

R2DWS
Сообщения: 4
Зарегистрирован: 07 апр 2020, 11:33
Позывной: R2DWS
Город: Кубинка

SDR "Malamute" 3-х платная версия

Сообщение R2DWS » 07 апр 2020, 20:35

R7KBI, Верно. А рядом ключ Q1,правильно?
