Набор для сборки трансивера из китая SSB6.1

Сообщение tygra » 20 окт 2019, 20:13

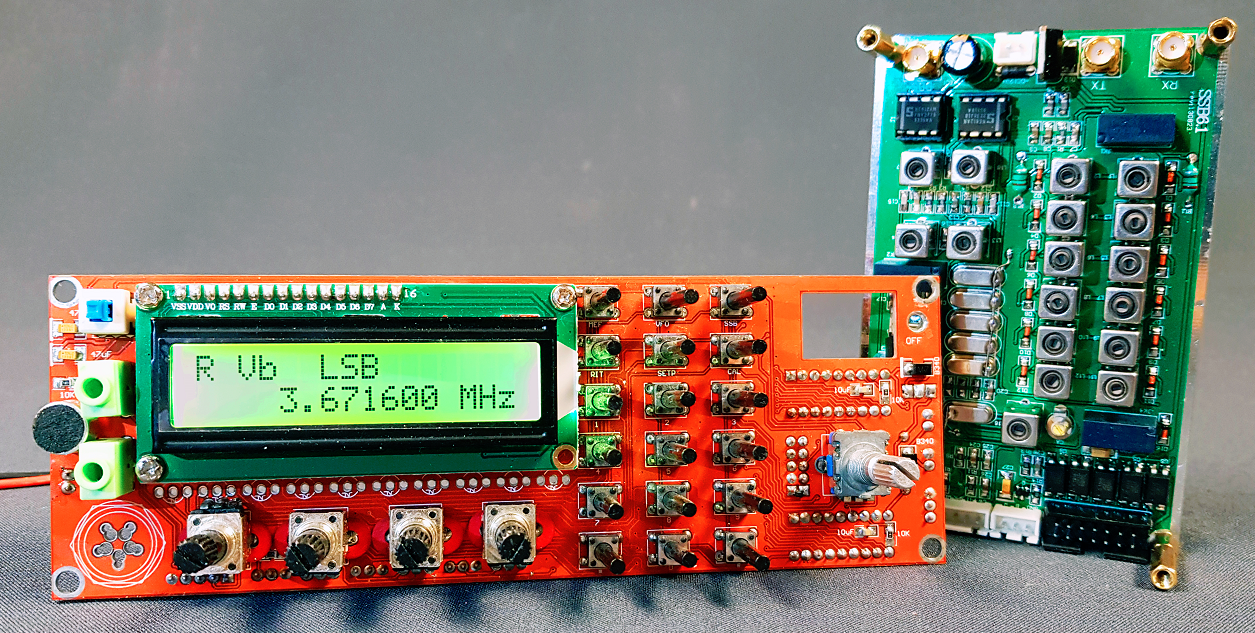

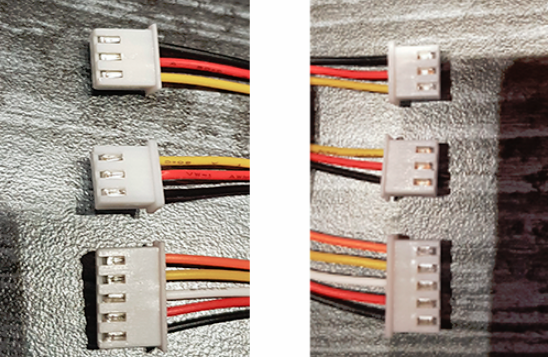

Как то я набрел на али на такой интересный набор , купил , собрал , работает :

phpBB [video]

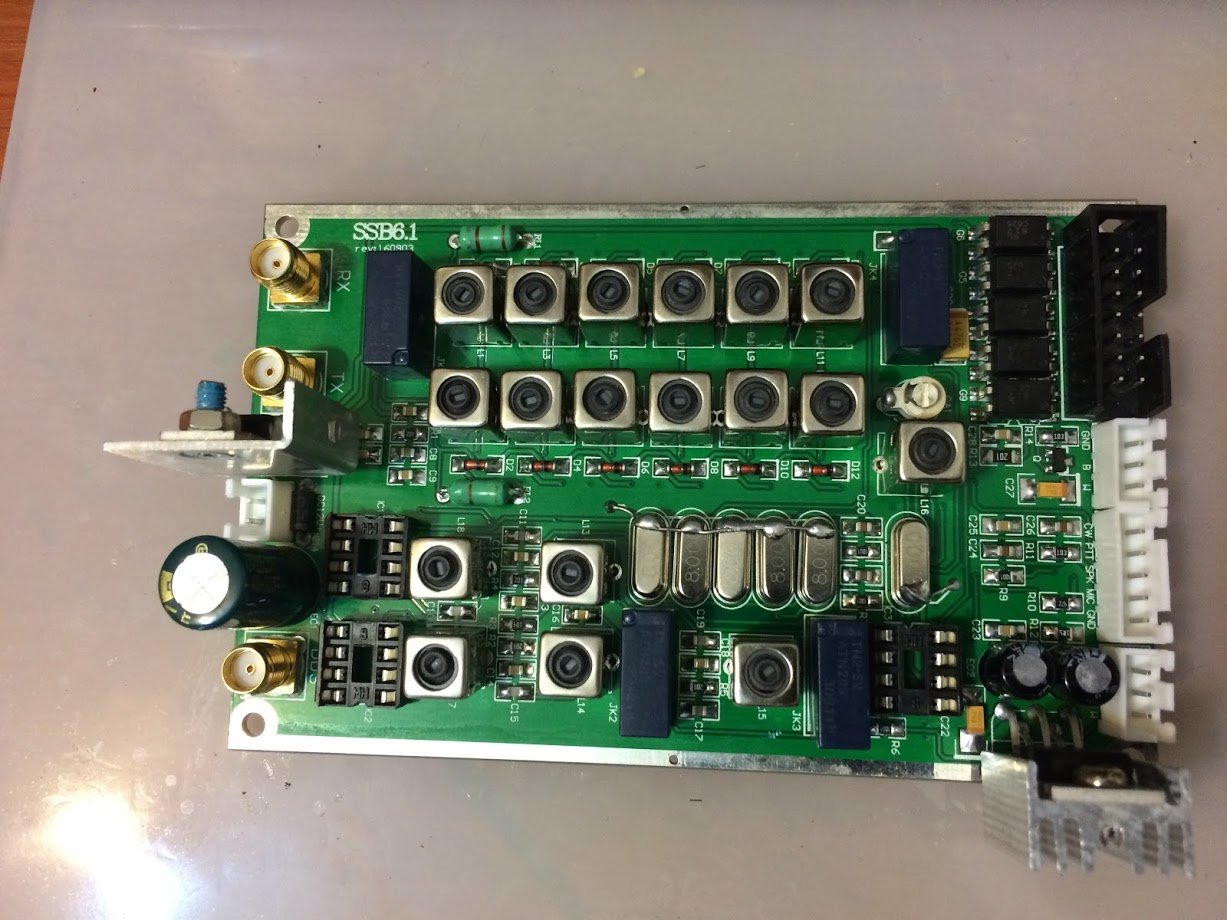

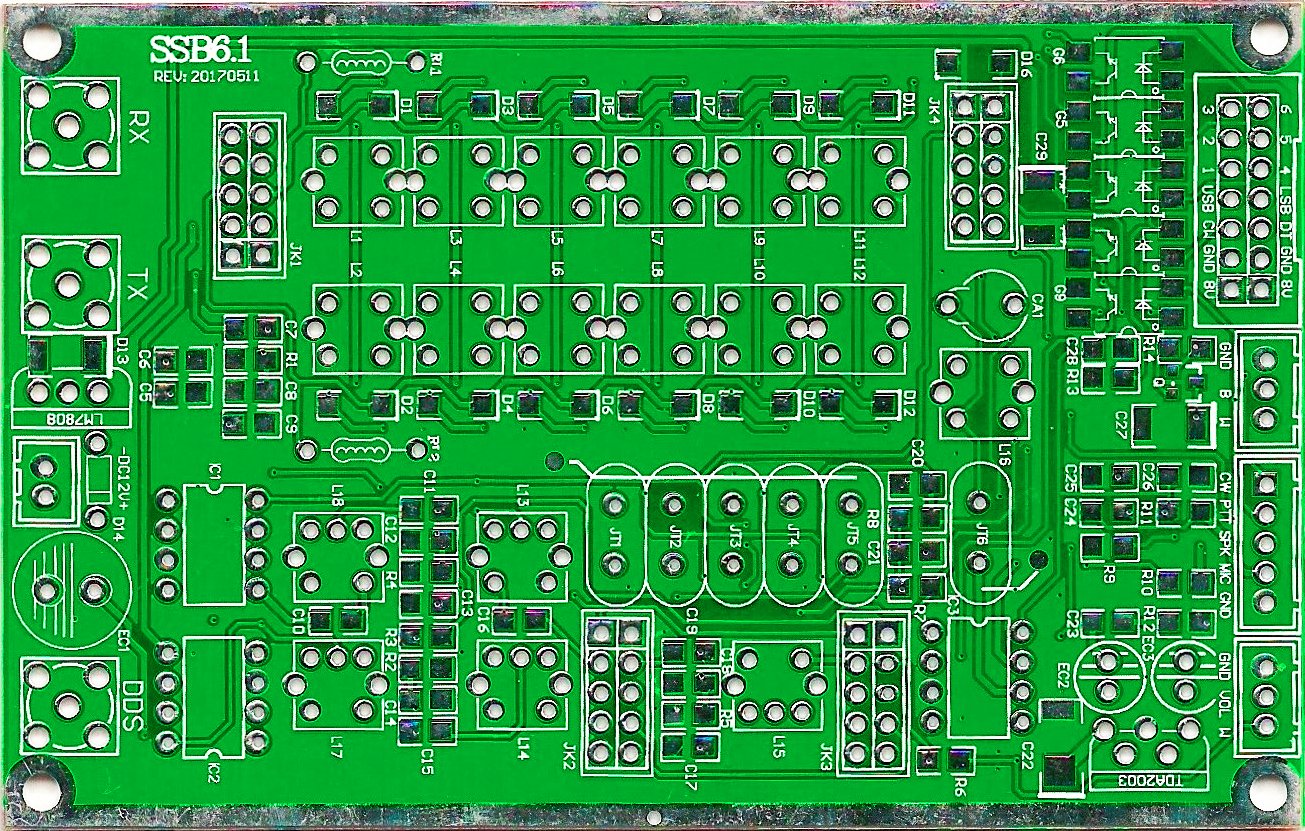

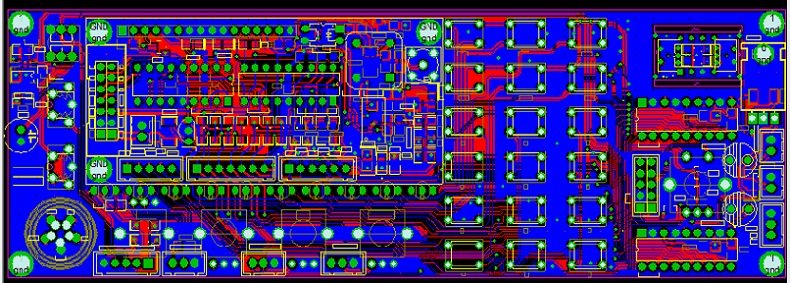

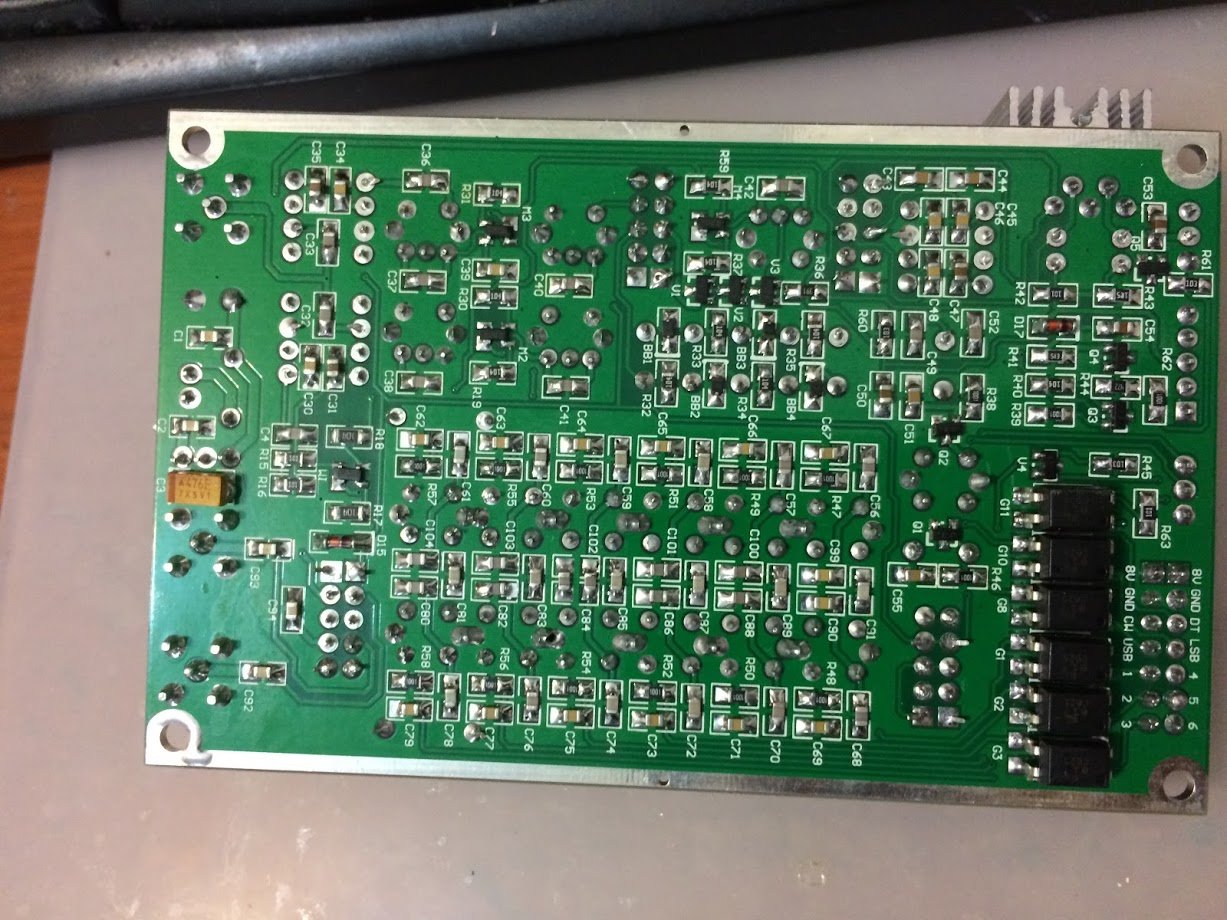

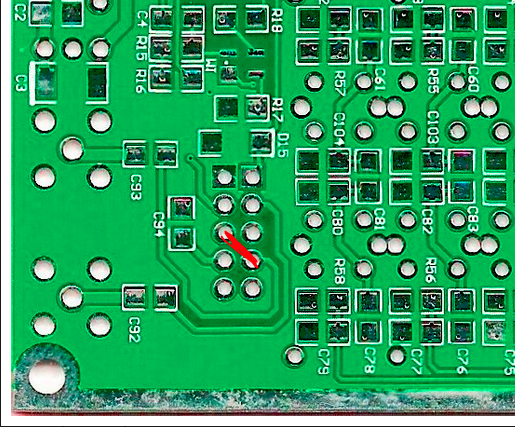

Основная плата трансивера :

https://ru.aliexpress.com/item/40000197 ... 56992a11e5

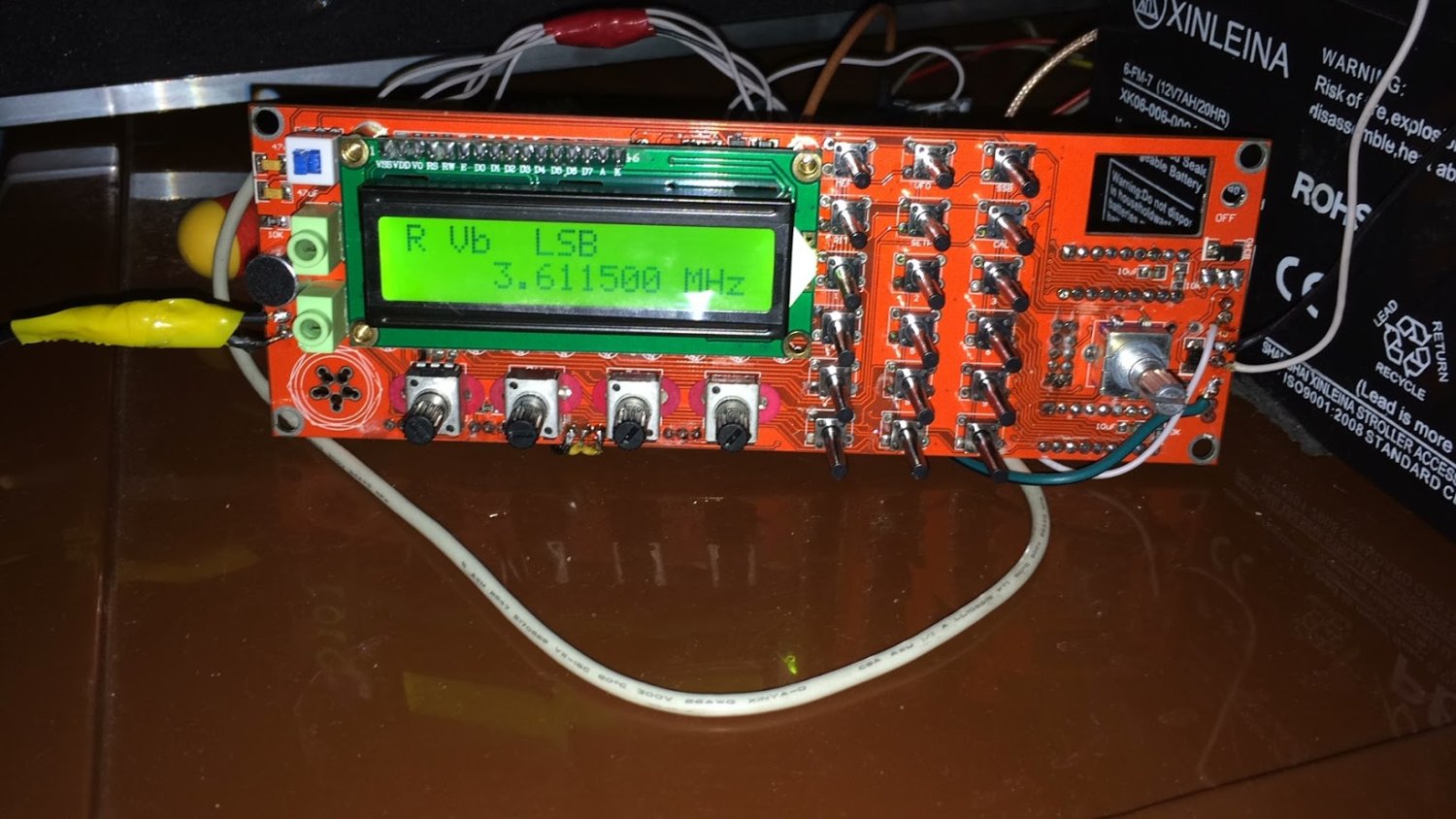

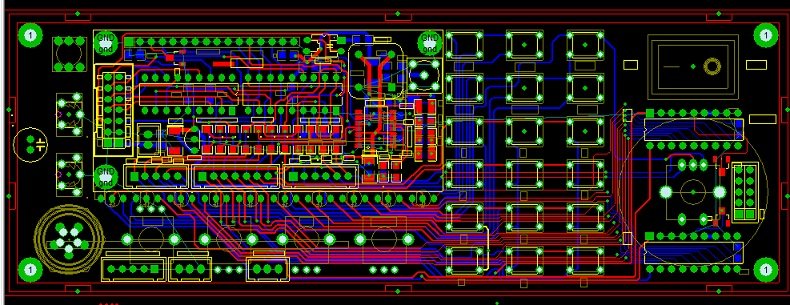

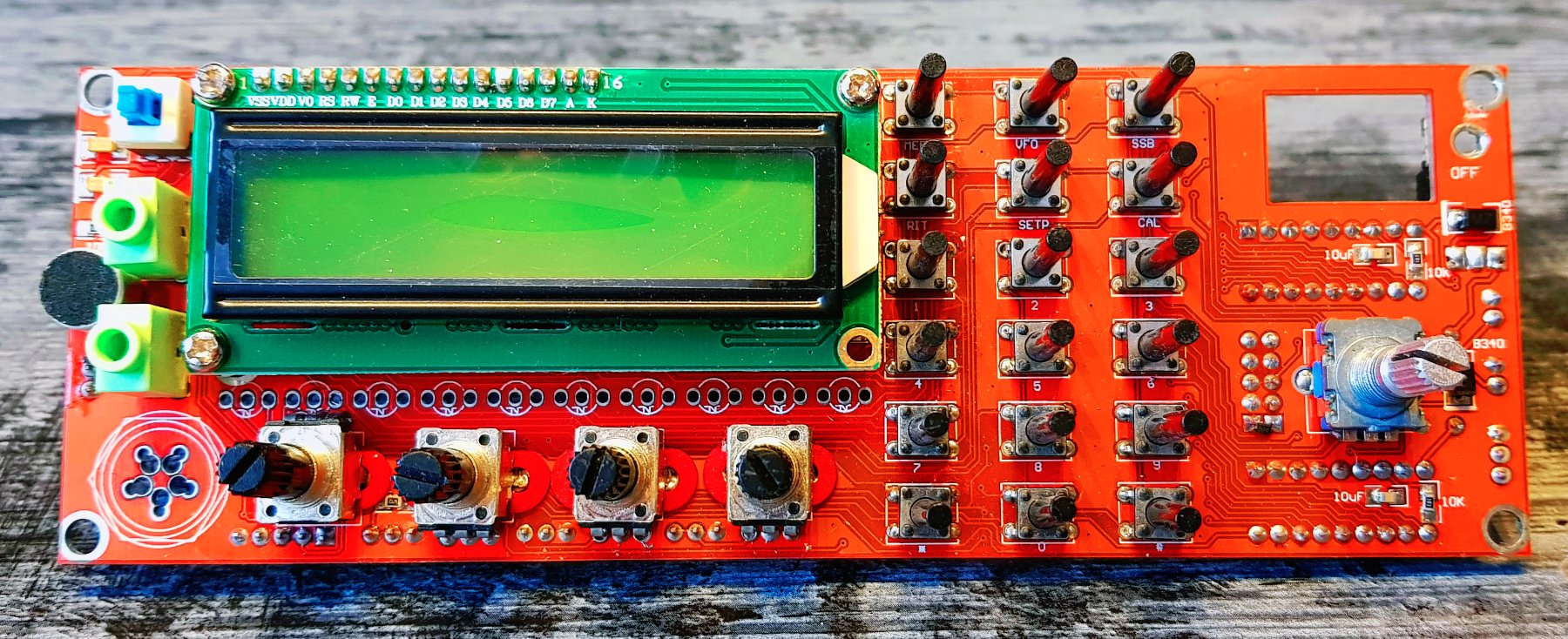

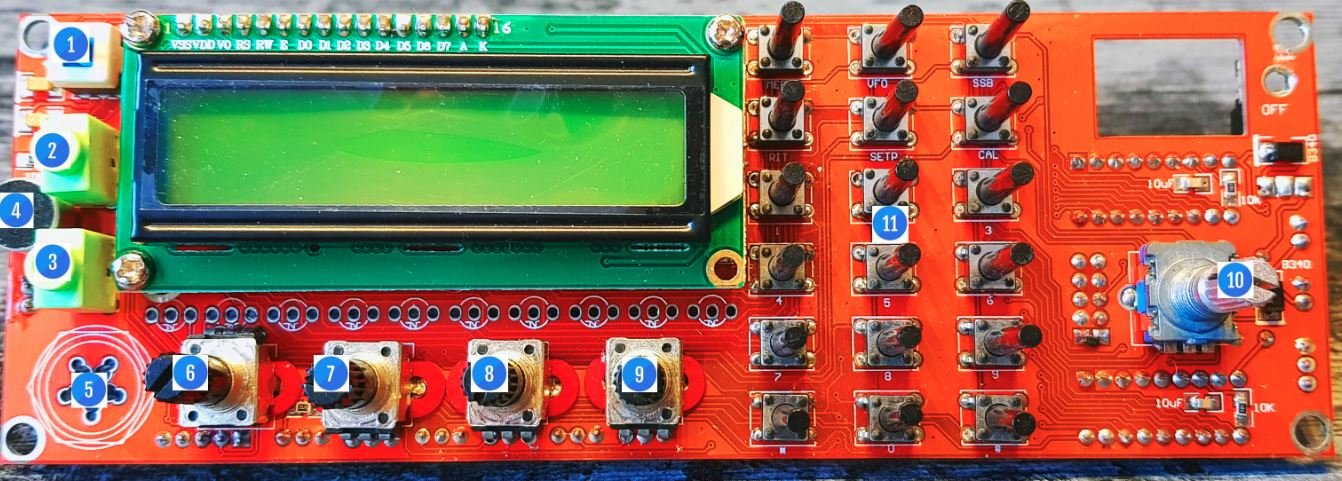

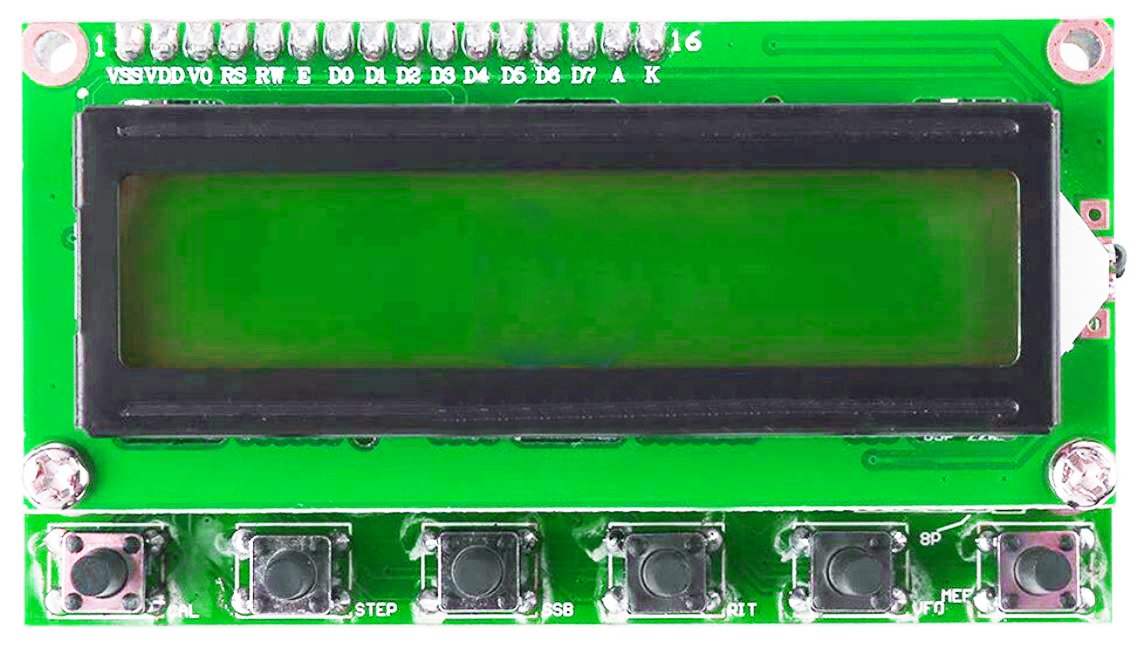

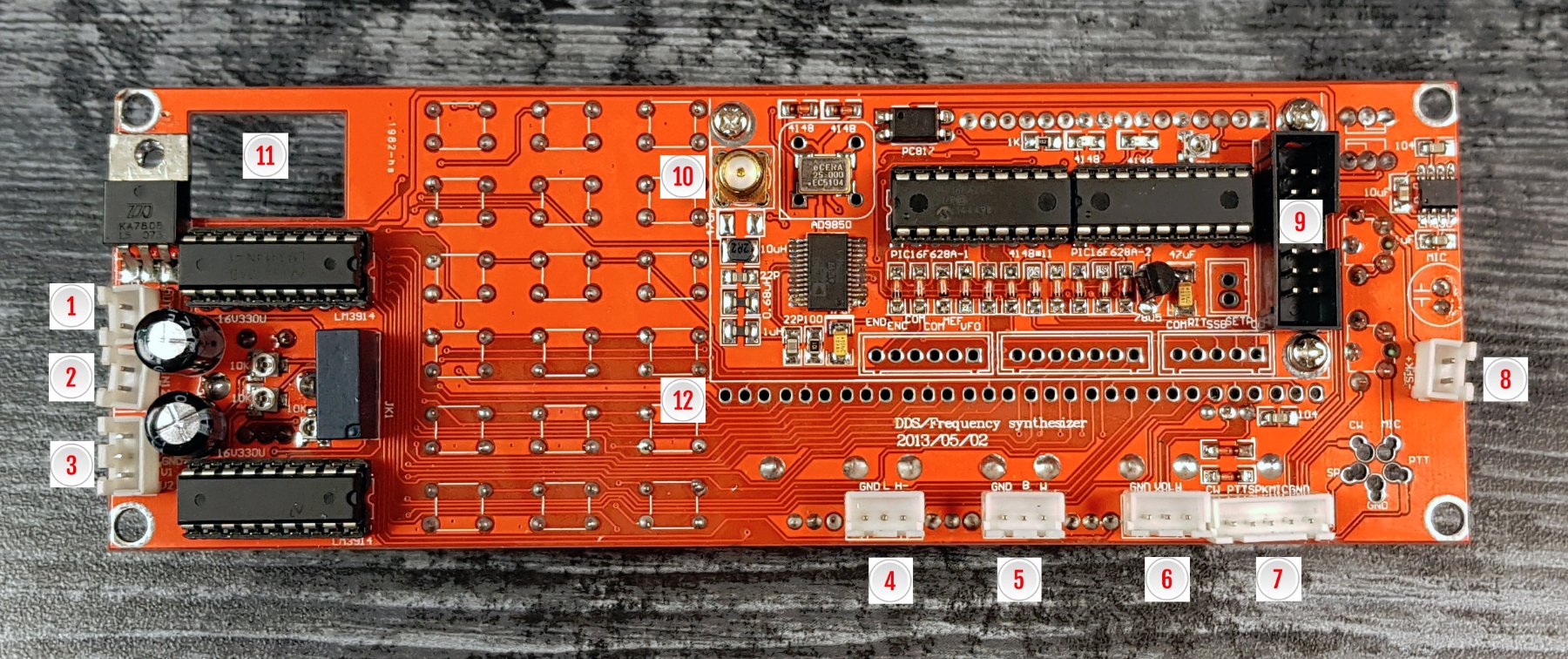

Синтезатор ( можно свой , плата не привязана к нему ) :

https://ru.aliexpress.com/item/32959648 ... 56992a11e5

6 диапазонов : 3,5 МГц 7 МГц 10 МГц 14 МГц 21 МГц 29 МГц

Для полной сборки еще требуется ВЧ предусилитель с выходником .
Такой какой есть , ничего не могу с этим поделать ) .

tygra
Сообщения: 243
Зарегистрирован: 15 окт 2019, 19:52
Откуда: Казахстан
Позывной: -- -- --
Город: Жезказган
Благодарил (а): 51 раз
Поблагодарили: 45 раз

Набор для сборки трансивера из китая SSB6.1

Сообщение tygra » 20 окт 2019, 20:17

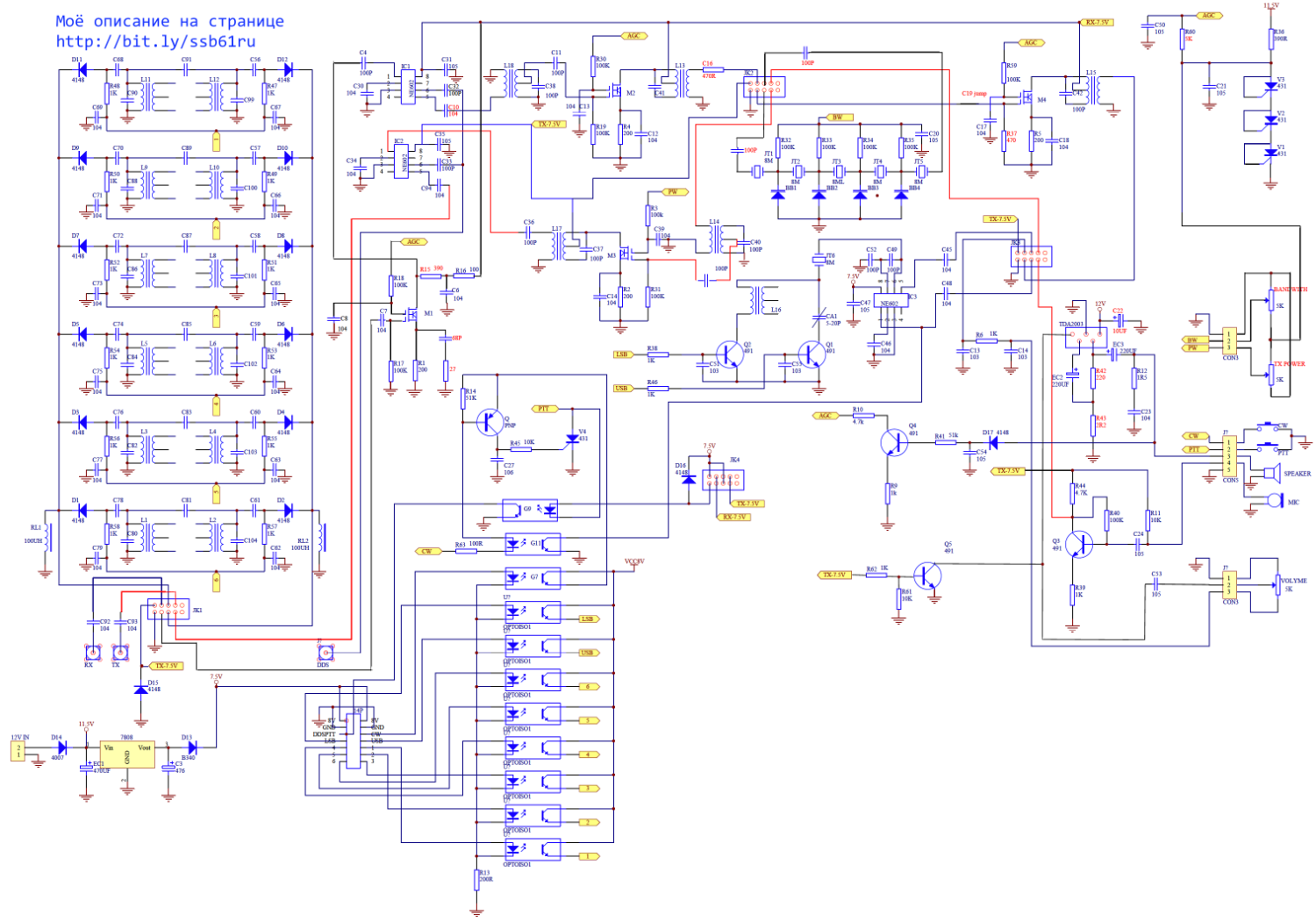

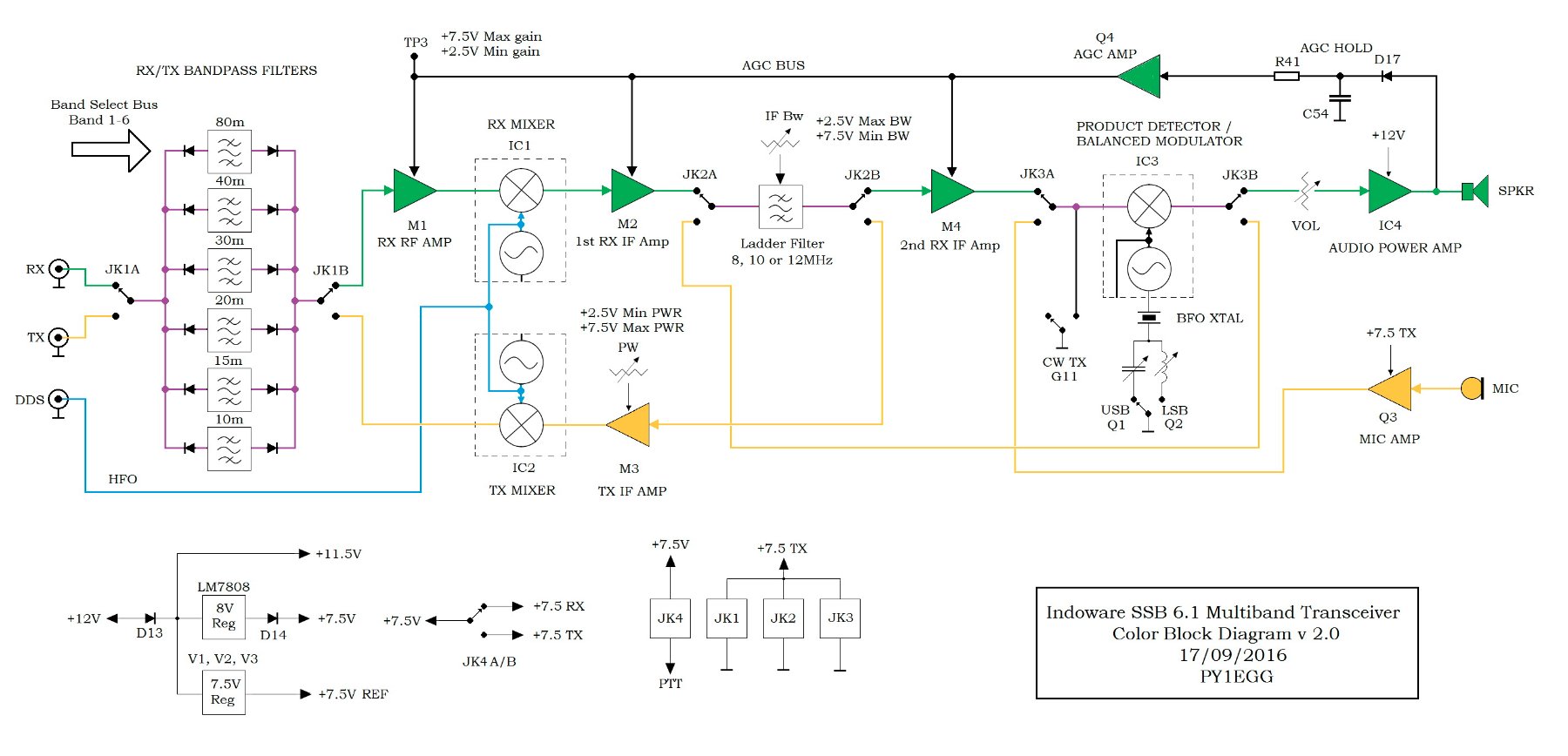

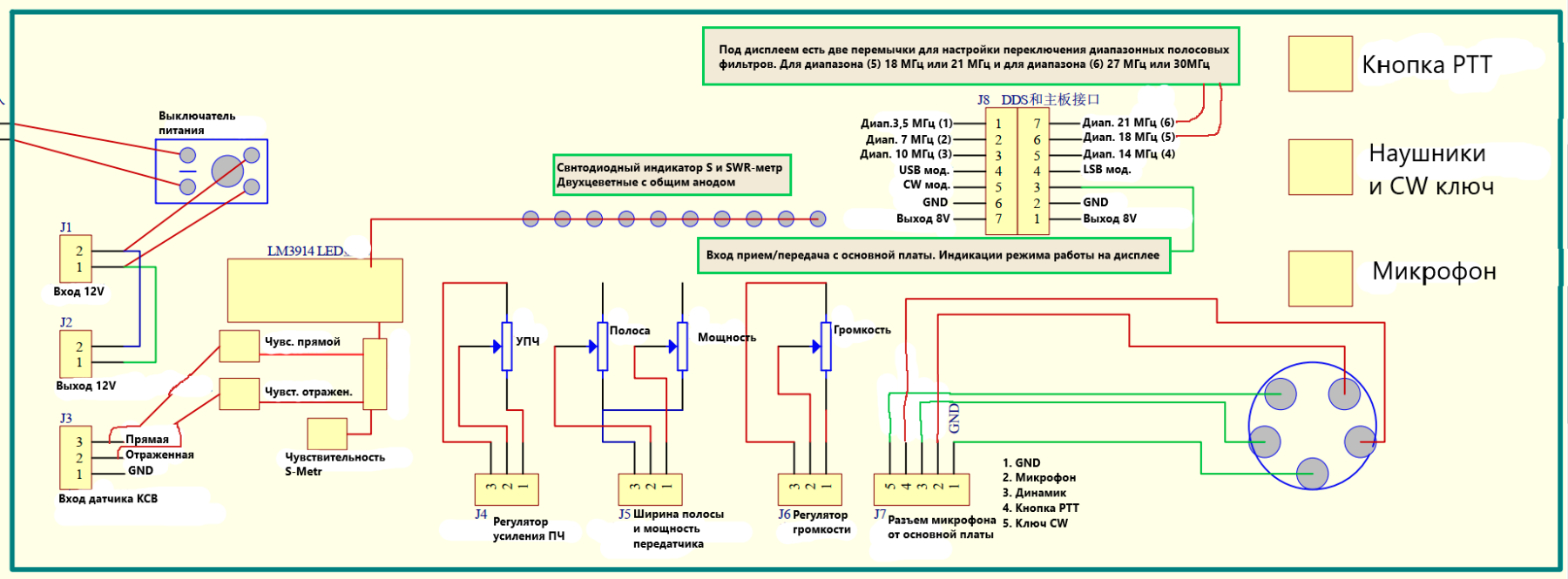

Схема основной платы :
Screen Shot 2017-11-17 at 20.31.31.png
Вменяемое описание на русском :

https://www.linuxquestions.ru/hardware/ ... er-ssb-6-1
Такой какой есть , ничего не могу с этим поделать ) .

RA6M
Сообщения: 56
Зарегистрирован: 13 окт 2019, 21:42
Благодарил (а): 4 раза
Поблагодарили: 14 раз

Набор для сборки трансивера из китая SSB6.1

Сообщение RA6M » 20 окт 2019, 21:00

Плата в сборе, но не намотаны катушки?

R2AON
Сообщения: 55
Зарегистрирован: 13 окт 2019, 19:30
Откуда: Москва
Позывной: R2AON
Благодарил (а): 9 раз
Поблагодарили: 19 раз

Набор для сборки трансивера из китая SSB6.1

Сообщение R2AON » 20 окт 2019, 21:15

Частенько натыкался на алике при гугле сопутствующих товаров, всегда вызывала интерес) Чего там из себя КФ представляет? Не меряли?

tygra
Сообщения: 243
Зарегистрирован: 15 окт 2019, 19:52
Откуда: Казахстан
Позывной: -- -- --
Город: Жезказган
Благодарил (а): 51 раз
Поблагодарили: 45 раз

Набор для сборки трансивера из китая SSB6.1

Сообщение tygra » 20 окт 2019, 21:18

RA6M писал(а):
20 окт 2019, 21:00
Плата в сборе

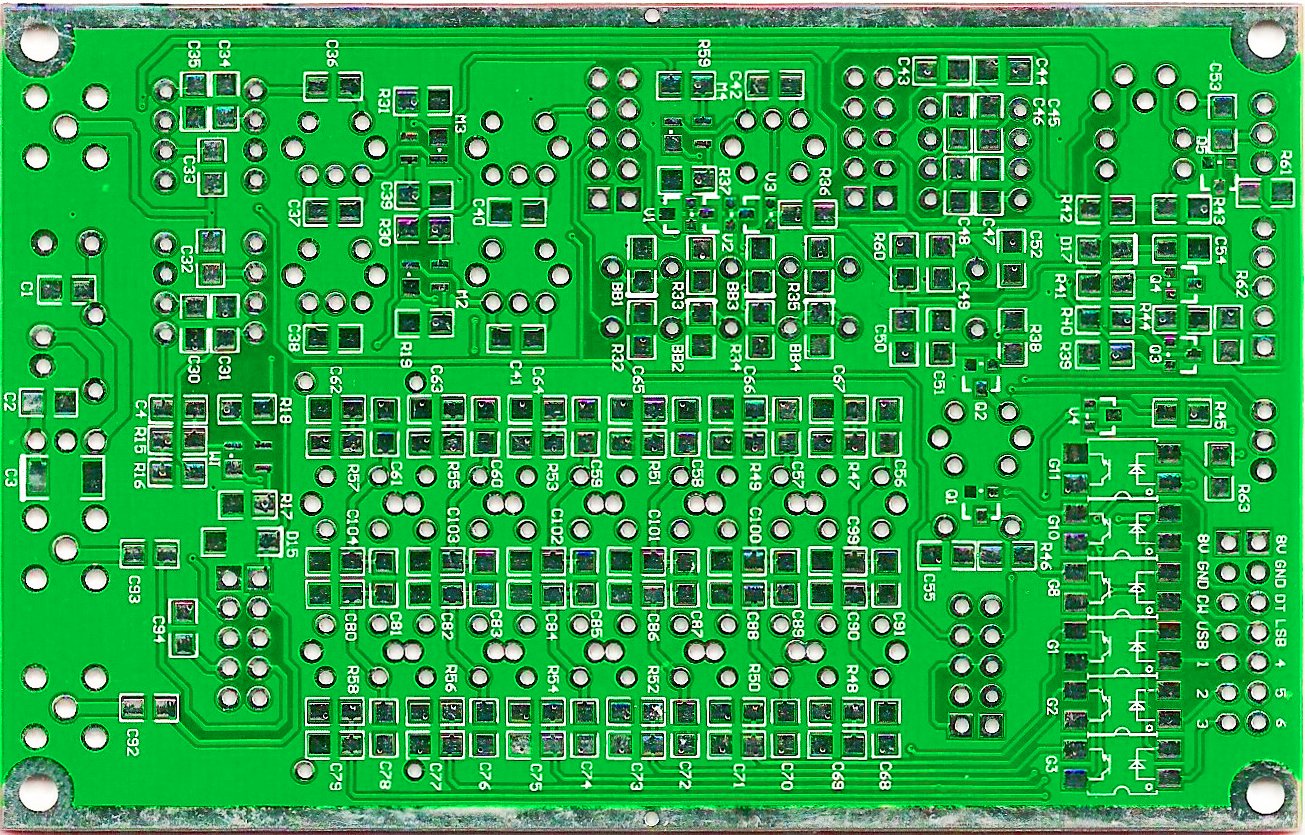

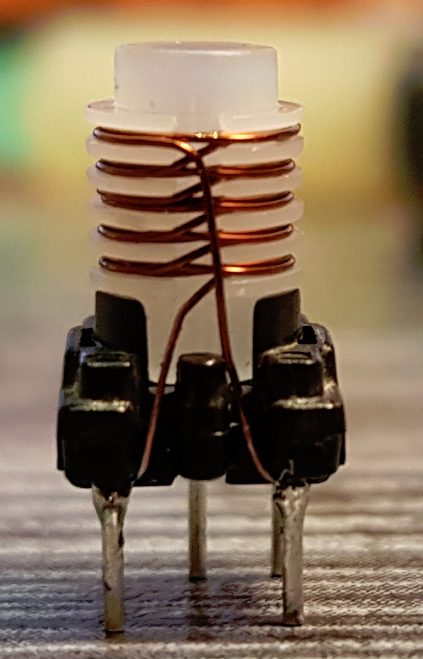

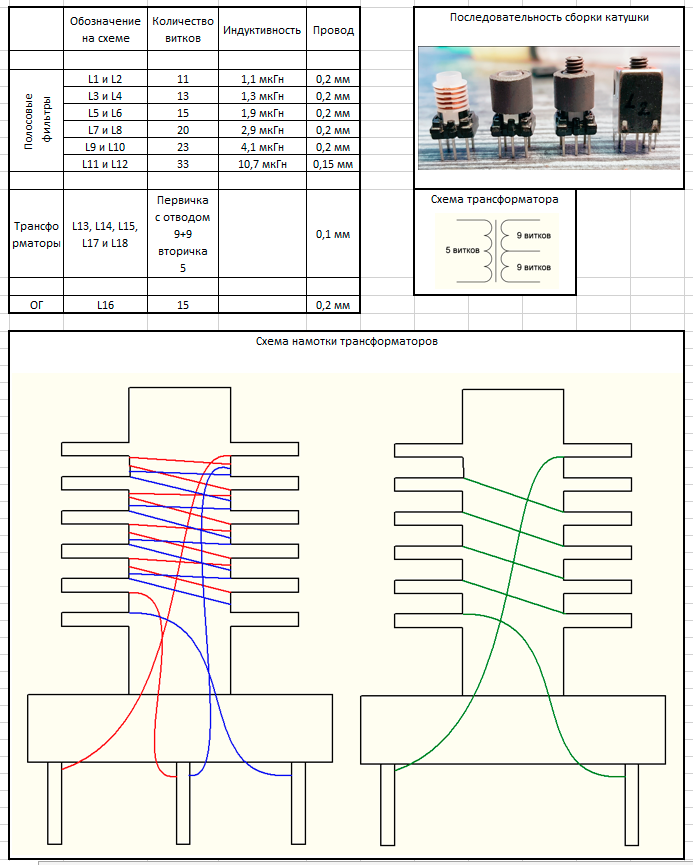

Нет , все отдельно . Плата пустая , все нужно собрать и намотать самому .
Такой какой есть , ничего не могу с этим поделать ) .

tygra
Сообщения: 243
Зарегистрирован: 15 окт 2019, 19:52
Откуда: Казахстан
Позывной: -- -- --
Город: Жезказган
Благодарил (а): 51 раз
Поблагодарили: 45 раз

Набор для сборки трансивера из китая SSB6.1

Сообщение tygra » 20 окт 2019, 21:19

R2AON писал(а):
20 окт 2019, 21:15
Чего там из себя КФ представляет
Фильтр не плох , сугубо на слух , мне было комфортно его слушать . А замерять не пробовал . Не было выходника и конструкция не законченна , АЧХметр есть , сделаю щуп высокоомный и замерю .
Такой какой есть , ничего не могу с этим поделать ) .

Криворукий
Сообщения: 140
Зарегистрирован: 20 ноя 2019, 19:00
Позывной: Андрей
Город: Ленинград
Благодарил (а): 28 раз
Поблагодарили: 23 раза

Набор для сборки трансивера из китая SSB6.1

Сообщение Криворукий » 20 ноя 2019, 19:26

Здравствуйте радиолюбители!
Тоже купил такой набор. Собрал, но он меня не впечатлил.
В принципе всё работает. На приём покрутил...
tygra КФ не плох.
По мне так плох, пролезают станции выше 3кГц и я так и не понял как регулируется полоса пропускания в LSB.

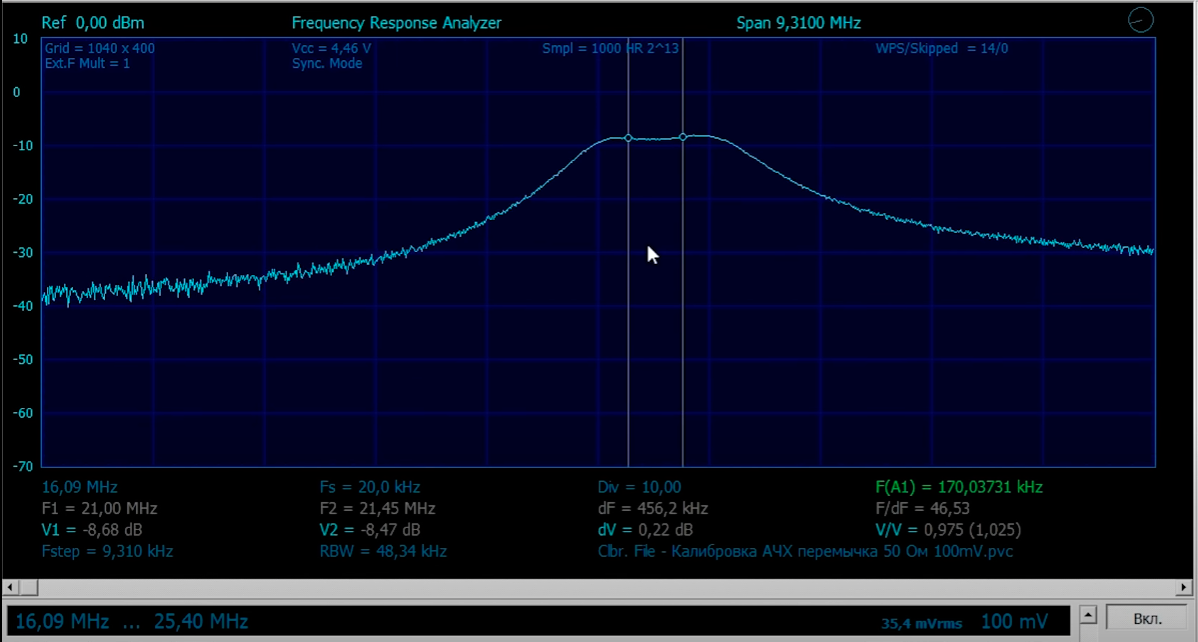

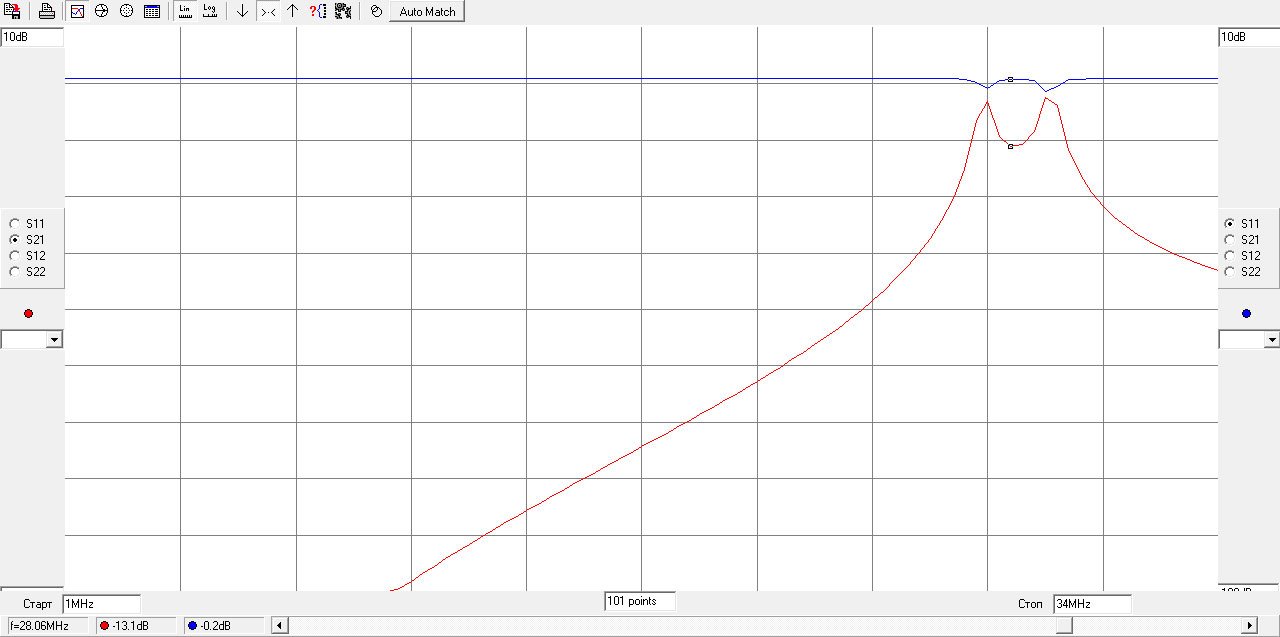

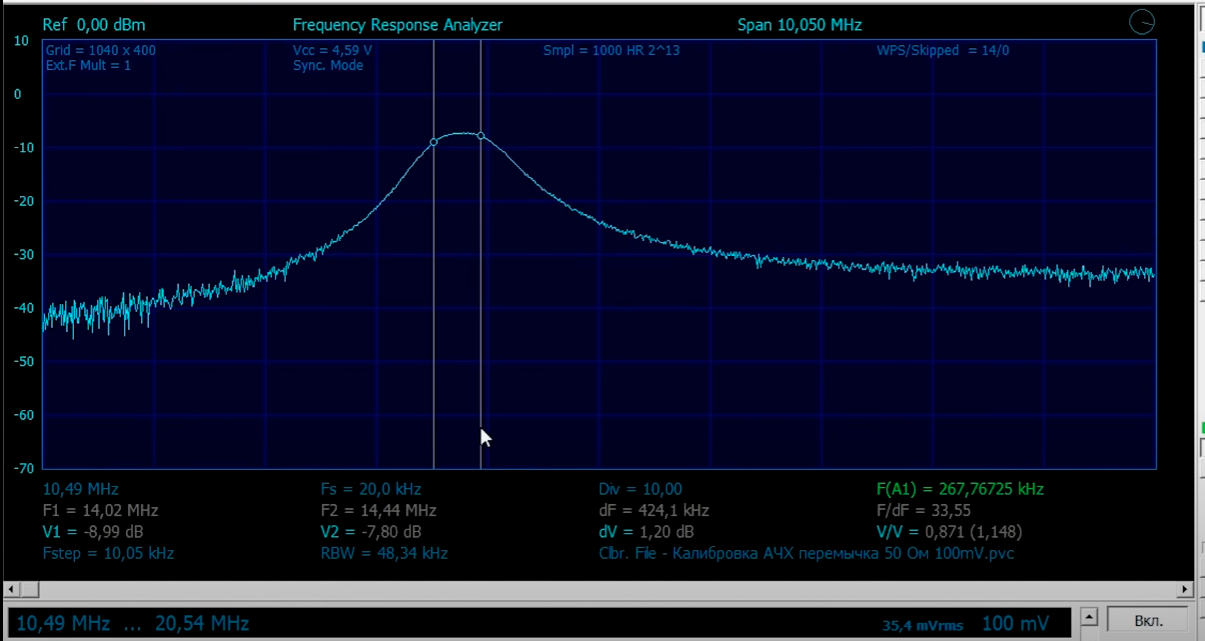

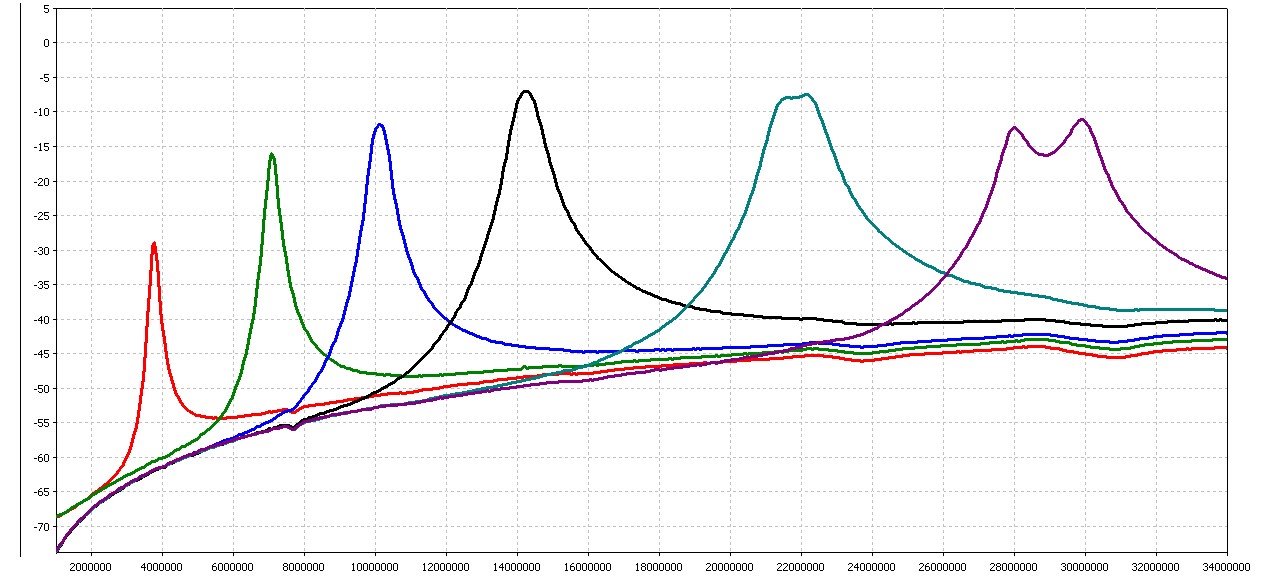

В ДПФ приличное затухание:
Сигнал с анализатора был подан на вход и снят с C7 (до увч).
Буду ждать когда tygra покажет ачх КФ фильтра. На ту ачх, что была у меня лучше не смотреть.

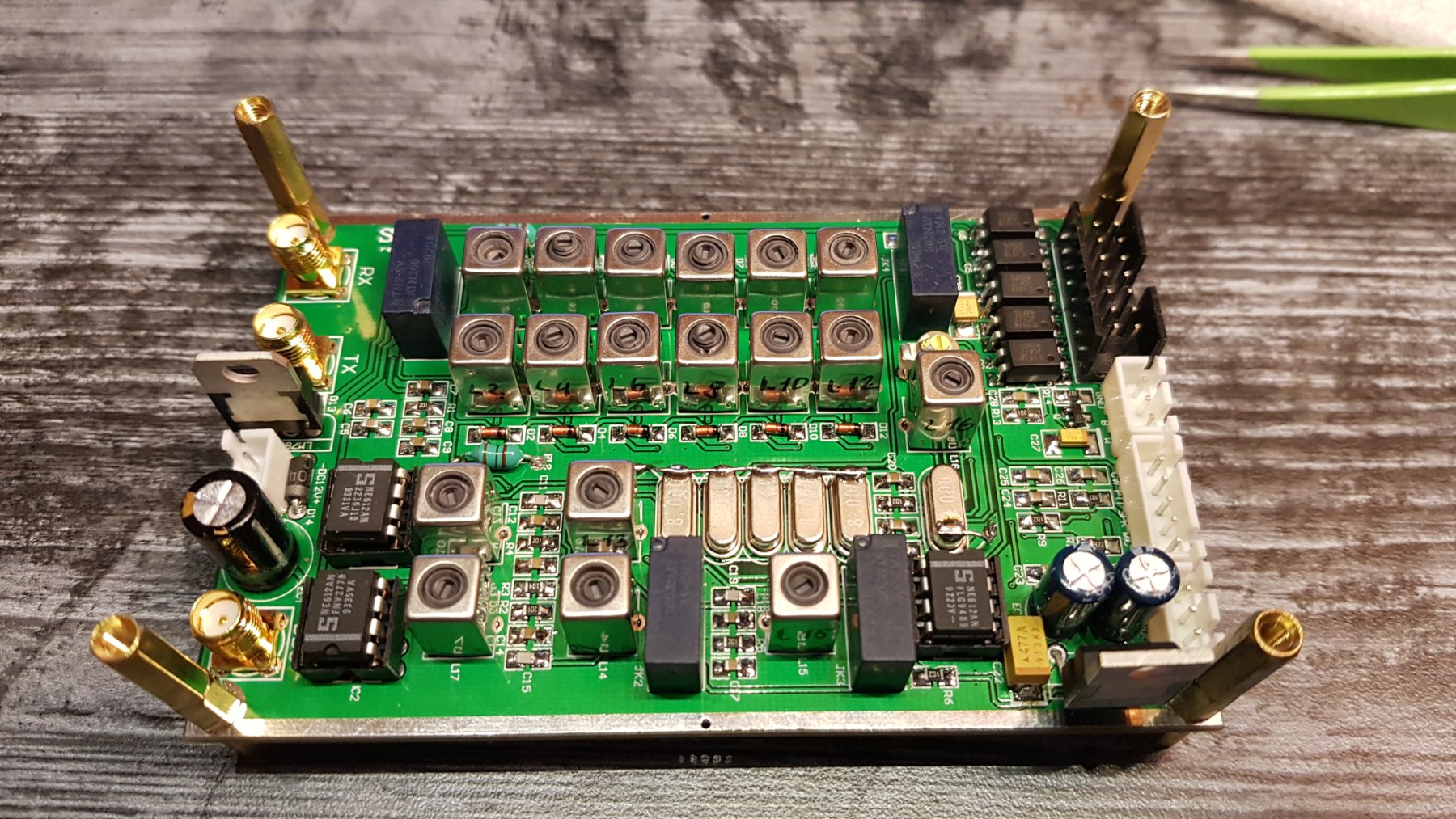

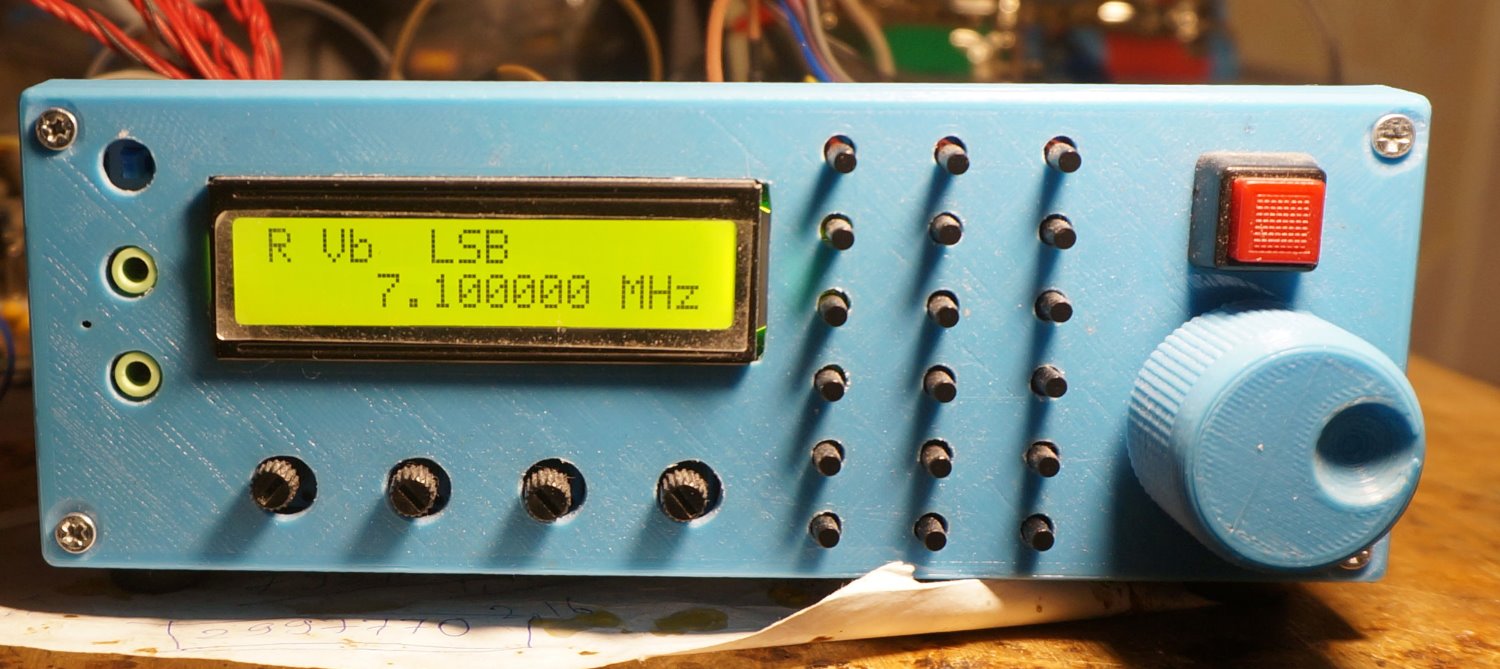

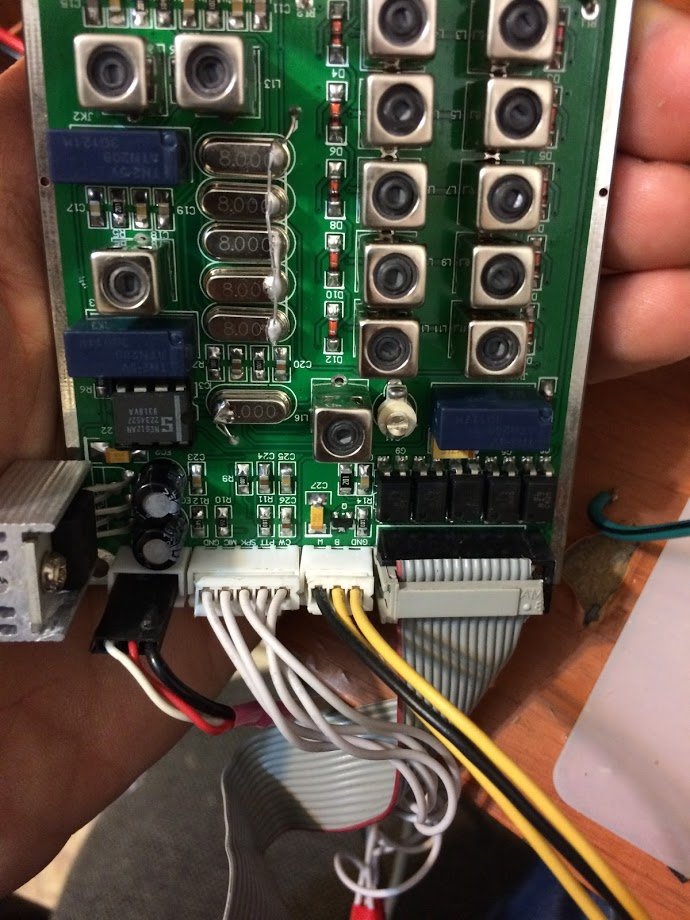

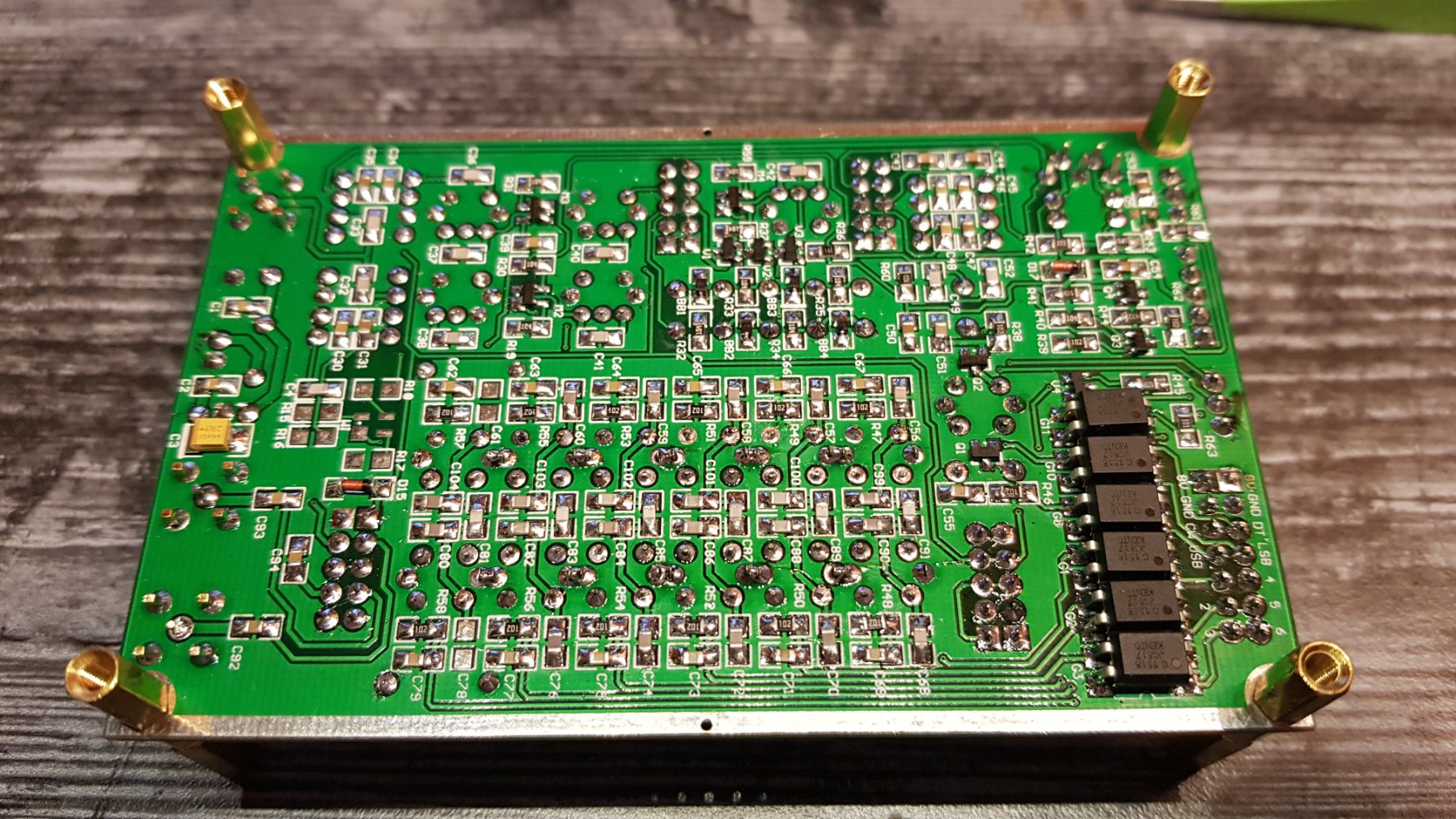

Фото незаконченного изделия:
Видео работы на приём:
phpBB [video]

tygra
Сообщения: 243
Зарегистрирован: 15 окт 2019, 19:52
Откуда: Казахстан
Позывной: -- -- --
Город: Жезказган
Благодарил (а): 51 раз
Поблагодарили: 45 раз

Набор для сборки трансивера из китая SSB6.1

Сообщение tygra » 21 ноя 2019, 16:19

Криворукий, Я только на слух , я его так и не доделал , не было у меня ачхометра на тот момент , думал какой выходник сделать , ждал мар-8 с китая , ехало 3 месяца и к тому моменту у меня уже пропало все желание в нем ковыряться , делал к нему еще оптический энкодер , сильно веселее чем с этой трещоткой . На прием работает достаточно комфортно , по крайней мере на мой слух .
Такой какой есть , ничего не могу с этим поделать ) .

Криворукий
Сообщения: 140
Зарегистрирован: 20 ноя 2019, 19:00
Позывной: Андрей
Город: Ленинград
Благодарил (а): 28 раз
Поблагодарили: 23 раза

Набор для сборки трансивера из китая SSB6.1

Сообщение Криворукий » 21 ноя 2019, 20:21

tygra, так оно так, работает.
Я в том видео прикрутил фнч на магнитофонной головке, как в приёмнике ППП...
Но мне всё равно не понятно, как там оно всё проектировалось.
Когда АЧХ снимал думал, что за ерунда?
Потом фильтр загнал в симулятор.

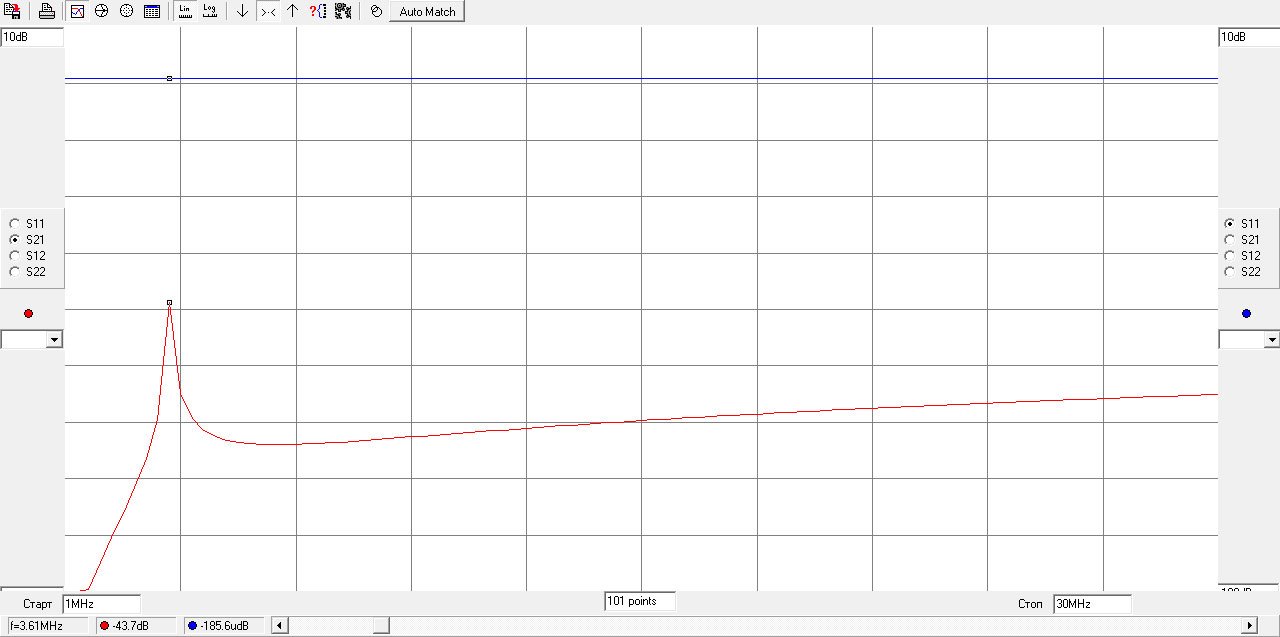

Вот 80 метров:
Мало чем отличается от того что показал анализатор.
А это 10:
Тоже самое.
Вот такой китайский трансивер ;)

Криворукий
Сообщения: 140
Зарегистрирован: 20 ноя 2019, 19:00
Позывной: Андрей
Город: Ленинград
Благодарил (а): 28 раз
Поблагодарили: 23 раза

Набор для сборки трансивера из китая SSB6.1

Сообщение Криворукий » 22 ноя 2019, 00:18

Оказалось, что в модели фильтра на 80 я допустил ошибку в одном контуре.
Исправил.
