Радио-76. Мои мытарства

Сообщение R4YAE » 13 окт 2019, 22:42

Всем привет. В 2016 году исполнилось 40 лет легендарному трансиверу Радио-76. К этому времени я приобрёл микросхемы серии К122, а так же некоторые другие недостающие детали специально для повторения этого аппарата. Вытравил платы, запаял все детали и... ничего.
На приём трансивер более-менее работал. С некоторым перегрузом по ПЧ, но работал. А вот на передачу ни в какую. Вроде бы схема простая, но никак. Смесители сдела по модификации из журнала Радио, ГПД я собрал по схеме реверсивного тракта Сергея Беленецкого, так как родная не претендует на сколь-либо приемлемую стабильность частоты, а УМ взял от трансивера SW2013.
После довольно длительных и безрезультатных "заседаний" в мастерской я забросил платы до лучших времён. Но червячок грыз, в одном месте зудело всё больше, и лучшие времена, наконец, настали. На этот раз решил не отходить от оригинальной схемотехники смесителей, развёл новую плату, но опять нет сигнала TX...
Снова седые волосы, потеря всякого интереса и платы в углу :cry:
Но плох тот радиолюбитель, что сдаётся. Ведь этот аппарат повторили тысячи радиолюбители, где-то у меня ошибка, что-то не учитываю. Сделал перерыв примерно в год, переосмыслил всё и решил начать с чистого листа. Вернулся к модифицированным смесителям, купил новую микросхему УПЧ К122УН2В, так как были сомнения в её "адекватности", выбрал другую схему ГПД.
Всё заработало :) Причиной отсутствия сигнала на втором смесителе в режиме передачи оказался возбуд прежнего ГПД при увеличении нагрузки при переключении на TX. Искажения при приёме почти исчезли с новой микросхемой УПЧ, а так же после увеличения ёмкостей блокировочных конденсаторов в цепях 500кГц с 0,022мкФ до 0,047мкФ.
Отдельной "темой" для разбирательств стала недостаточная выходная мощность УМ, связанная с небольшим выходным напряжением основной платы - всего 30-50мВ, чего явно не хватает для нормальной раскачки широкополосного усилителя (КТ3102+2хКТ635+2хIRF510). Пришлось добавить после ПДФ TX ещё один каскад усиления.
Родная схема АРУ на диодах не работает нормально, поэтому в моём варианте регулировка усиления УПЧ производится только вручную.

Аватара пользователя
R4YAE
Сообщения: 274
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 33 раза
Поблагодарили: 131 раз

Re: Радио-76. Мои мытарства

Сообщение R4YAE » 13 окт 2019, 22:46

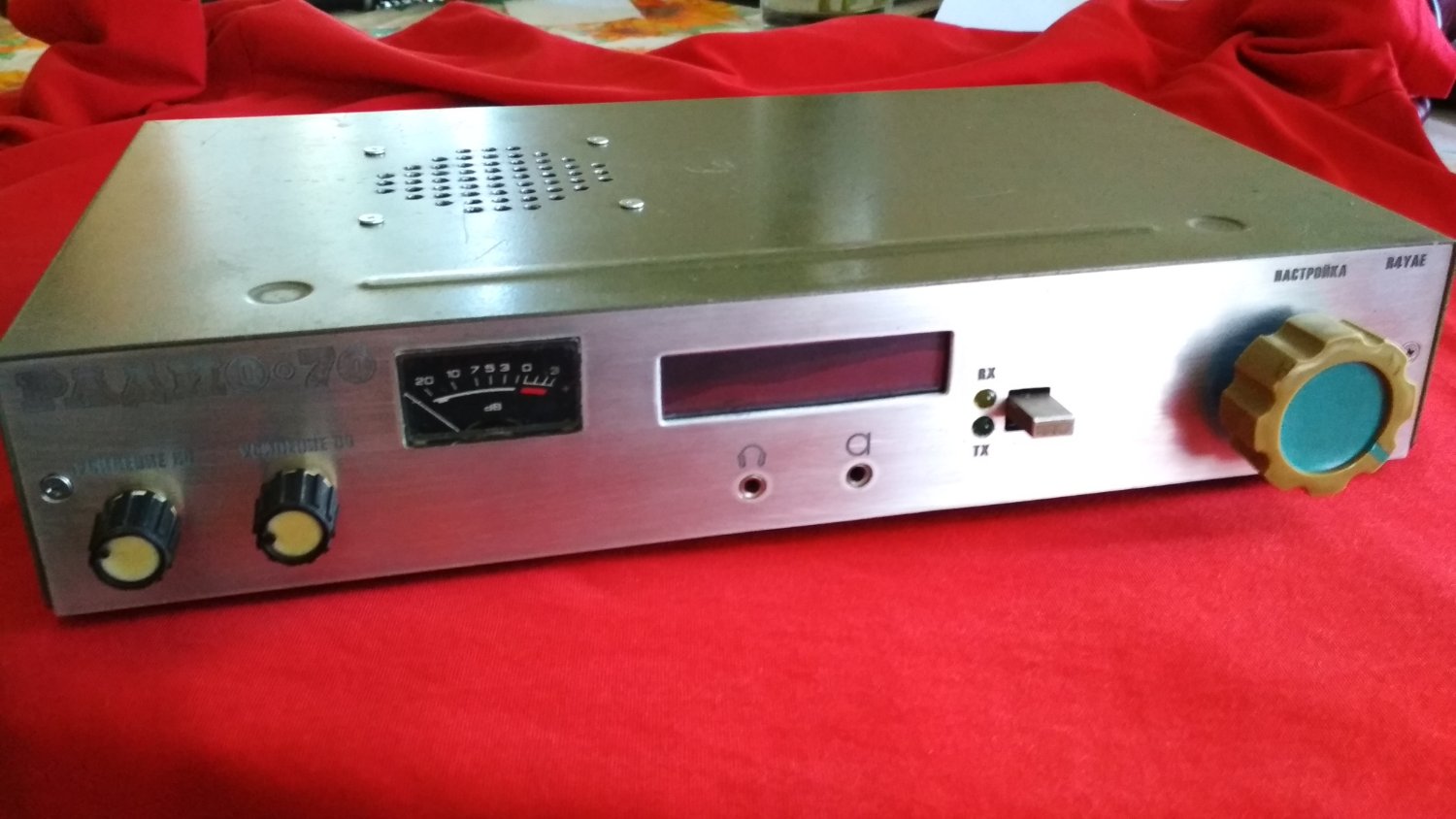

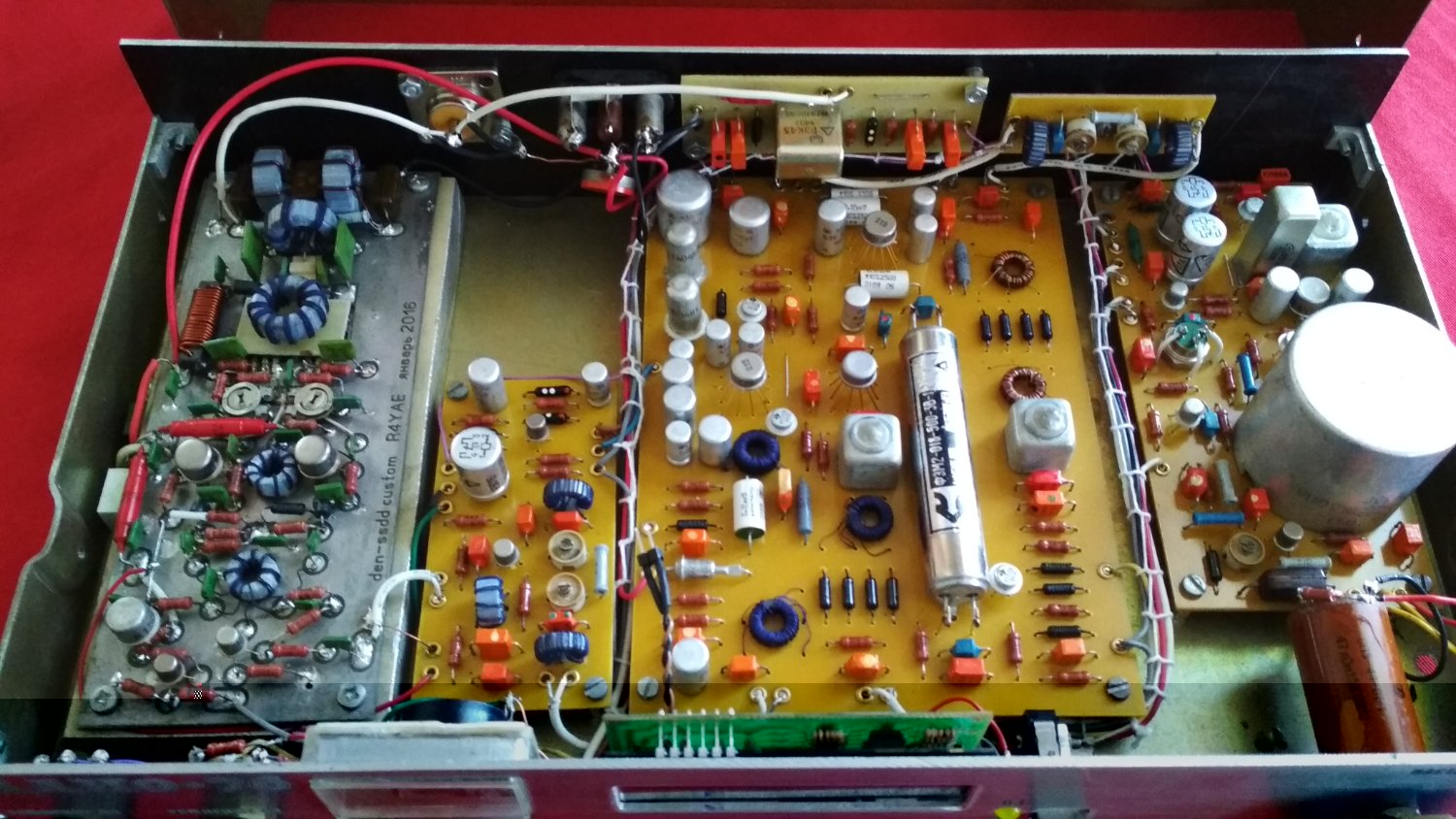

Ну и внешний вид получившегося трансивера

R2AON
Сообщения: 53
Зарегистрирован: 13 окт 2019, 19:30
Откуда: Москва
Позывной: R2AON
Благодарил (а): 9 раз
Поблагодарили: 17 раз

Re: Радио-76. Мои мытарства

Сообщение R2AON » 13 окт 2019, 22:51

Неплохо! С Радио 76 я пару лет назад возился, когда начинал это все дело, но так в корпус и не влепил. Щас есть контур-80 набор, тоже надо как нибудь него в трансивер превратить и поставить на полку как знаковую конструкцию. А ГПД по какой схеме сделали? В итоге с варикапной перестройкой? Даж экран есть, из макушки электролита) В одном из журналов радио была схема АРУ на паре 315 транзисторов, но когда я ее увидел, я уже переключился на другую конструкцию.

Аватара пользователя
R4YAE
Сообщения: 274
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 33 раза
Поблагодарили: 131 раз

Re: Радио-76. Мои мытарства

Сообщение R4YAE » 13 окт 2019, 22:56

R2AON писал(а):
13 окт 2019, 22:51
А ГПД по какой схеме сделали? В итоге с варикапной перестройкой? Даж экран есть, из макушки электролита) В одном из журналов радио была схема АРУ на паре 315 транзисторов, но когда я ее увидел, я уже переключился на другую конструкцию.
ГПД собрал по схеме, предложенной RA9CTW, перестройка электронная - на двух варикапах КВ104. КПЕ с верньером просто не влезли в корпус.
Я пробовал несколько вариантов АРУ. Та, что предлагалась авторами (на диодах) "квакает", на транзисторах сильно уменьшает усиление УПЧ, от неё тоже отказался.
Снял небольшой ролик об этом трансивере. Получилось коряво, но что есть, то есть
phpBB [video]

Аватара пользователя
R2AAV
Сообщения: 8
Зарегистрирован: 13 окт 2019, 22:41
Откуда: Внуково
Позывной: R2AAV
Город: Москва
Благодарил (а): 13 раз
Поблагодарили: 3 раза

Re: Радио-76. Мои мытарства

Сообщение R2AAV » 13 окт 2019, 23:01

Так, схему ГПД и прочих доработок в студию!
ПЛЗ. ;)
GL & 73! Dmitriy

Аватара пользователя
R4YAE
Сообщения: 274
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 33 раза
Поблагодарили: 131 раз

Радио-76. Мои мытарства

Сообщение R4YAE » 13 окт 2019, 23:06

Вот принципиальные схемы всех блоков и схема соединений в формате программы Splan70
Радио-76.rar
(109.65 КБ) 19 скачиваний

Аватара пользователя
R2AJI
Сообщения: 264
Зарегистрирован: 12 окт 2019, 22:48
Город: Москва
Благодарил (а): 72 раза
Поблагодарили: 86 раз

Re: Радио-76. Мои мытарства

Сообщение R2AJI » 13 окт 2019, 23:07

Приятно посмотреть, и конденсаторы КМ и провод в шелке, короче все дорого богато :)

Аватара пользователя
R4YAE
Сообщения: 274
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 33 раза
Поблагодарили: 131 раз

Re: Радио-76. Мои мытарства

Сообщение R4YAE » 13 окт 2019, 23:11

R2AJI писал(а):
13 окт 2019, 23:07
конденсаторы КМ
Спасибо, Владимир! Я бы и в УМ мои любимые КЛС поставил, но большие они, места много занимают :D

Аватара пользователя
R2AJI
Сообщения: 264
Зарегистрирован: 12 окт 2019, 22:48
Город: Москва
Благодарил (а): 72 раза
Поблагодарили: 86 раз

Re: Радио-76. Мои мытарства

Сообщение R2AJI » 13 окт 2019, 23:13

R4YAE писал(а):
13 окт 2019, 23:11
любимые КЛС
Ну это да, такие кирпичики, но конденсаторы хорошие.

ub8set
Сообщения: 1
Зарегистрирован: 15 окт 2019, 08:30
Поблагодарили: 1 раз

Re: Радио-76. Мои мытарства

Сообщение ub8set » 15 окт 2019, 08:35

Здравствуйте. Красивая конструкция получилась, радует глаз. В моем трансивере р76м2 используется АРУ от Я.С.Лаповка "Я строю КВ радиостанцию", усиление не занижает - все в меру, щелчков нету)
