Трансивер STEP2 от US5MSQ

[R9OFG]

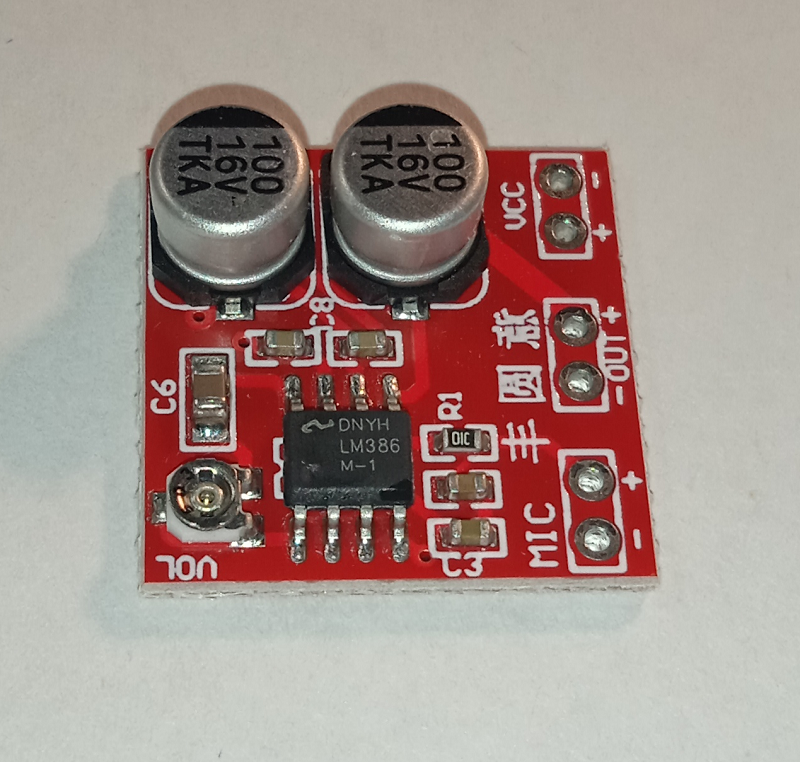

Ура, наконец то приехали модули на LM386, теперь займемся модернизацией микрофонного усилителя...

[R9OFG]

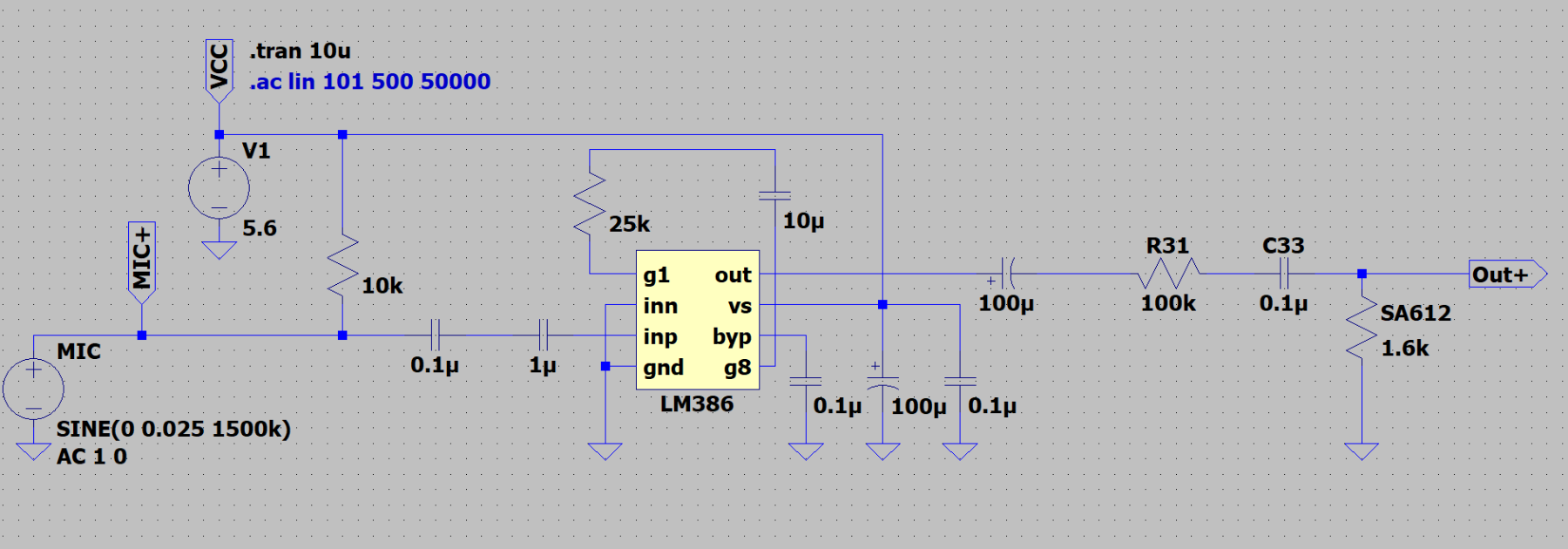

Вот схема модуля на LM386

Компоненты без номеров, это номиналы компонентов на модуле. В цепи gain подстроечник на 50кОм, на схеме стоит как 25кОм. На отключенный вывод R31 от родного МУ подключается выход модуля. R31 в моем случае увеличен до 100кОм. Если электретник не режет высокие, то все норм, у модуля АЧХ ровная. Питание модуля +5,6v.

[ua3pnl]

Вот схема модуля на LM386

Спасибо. У меня такой модуль есть, будем пробовать.
Александр подскажите, питание лучше брать с резистора R18 или перед ним и нужен ли конденсатор С34 ? Tранзистор VT11 можно подключить между конденсаторами 0,1 и 1 мкф для блокировки микрофонного ус в режиме CW.

[R9OFG]

питание лучше брать с резистора R18 или перед ним

Я после него брал.

и нужен ли конденсатор С34 ?

Смотреть по факту, если сильно ВЧ с МУ не будет резать лучше оставить.

Tранзистор VT11 можно подключить между конденсаторами 0,1 и 1 мкф для блокировки микрофонного ус в режиме CW.

Вполне нормальное решение, я не делал, т.к. все не могу собраться телеграф учить!

[ua3pnl]

Здравствуйте. Вмонтировал модуль МУ на основную плату. Поднялась чувствительность микрофона, собеседники отмечают мягкий средне-частотный сигнал. Позже попробую удалить С34.
Заметил вот такие странности:
При переходе на передачу на диапазонах от 14 Мгц и выше (не говорю в микрофон) измеритель мощности показывает от 1 до 2 Вт в зависимости от диапазона. Если коснутся корпуса трансивера стрелка уходит на ноль. Отключаю микрофон перехожу на передачу- стрелка на нуле. Пробовал на антенну и на нагрузку. До этого таково не замечал.
На НЧ диапазонах такого нет.
Пробовал другие злектретники тоже самое. Провод от электретника экранированный.
Может кто подскажет, что делать?

[R9OFG]

Может кто подскажет, что делать?

Больше похоже на наводку от УМ, либо попробовать снизить чувствительность МУ.

[R9OFG]

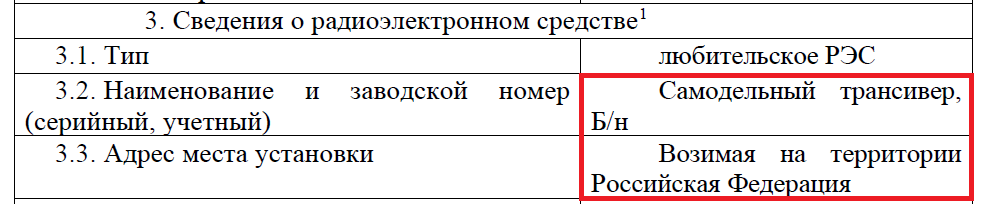

Зарегистрировал свой STEP-II в Роскомнадзоре!

Зарегистрировал через Госуслуги, по срокам один рабочий день, если заявление составлено без ошибок, даже если и будут ошибки РКН подскажет, что и как исправить, услуга бесплатная, ездить ни куда не надо. Учетка на Госуслугах должна быть подтверждена. Точный адрес не указывал, указал, что использование будет на всей территории РФ.

[Alexan]

И правильно! Я тоже всегда возимое РЭС ставлю. Так удобнее. И проблем с полицией не будет.

[Сергей 2503]

Интересный форум, прочитал раз 5. Особенно интересует настройка опорных частот. Использую синтезатор Ëжик

[Сергей 2503]

Установил и программу Spectralab и приобрёл "свисток" Rtl-sdr приемник, но что то не понимаю. Настраиваю самодельную технику первый раз
