Лабораторные блоки питания

Сообщение R4YAE » 21 окт 2019, 21:40

Тема для обсуждения ЛБП, как трансформаторных, так и импульсных.

Аватара пользователя
dopl
Сообщения: 93
Зарегистрирован: 16 окт 2019, 20:00
Город: Карасук
Благодарил (а): 36 раз
Поблагодарили: 26 раз

Лабораторные блоки питания

Сообщение dopl » 21 окт 2019, 21:52

Лабораторник импульсным быть не может априори! :)
"Не сломал сам?...Приноси!"

Аватара пользователя
R4YAE
Сообщения: 240
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 31 раз
Поблагодарили: 129 раз

Лабораторные блоки питания

Сообщение R4YAE » 21 окт 2019, 22:01

Свой лабораторник я сконструировал давно, неоднократно, как это водится у радиолюбителей, модифицируя его в последствии. Изначально схема была транзисторная двухполярная, но она не дала желаемых параметров. В итоге пришёл к двухканальной схеме на мощных микросхемах LT1083 с коммутатором обмоток трансформатора для увеличения КПД на малых напряжениях на выходе.

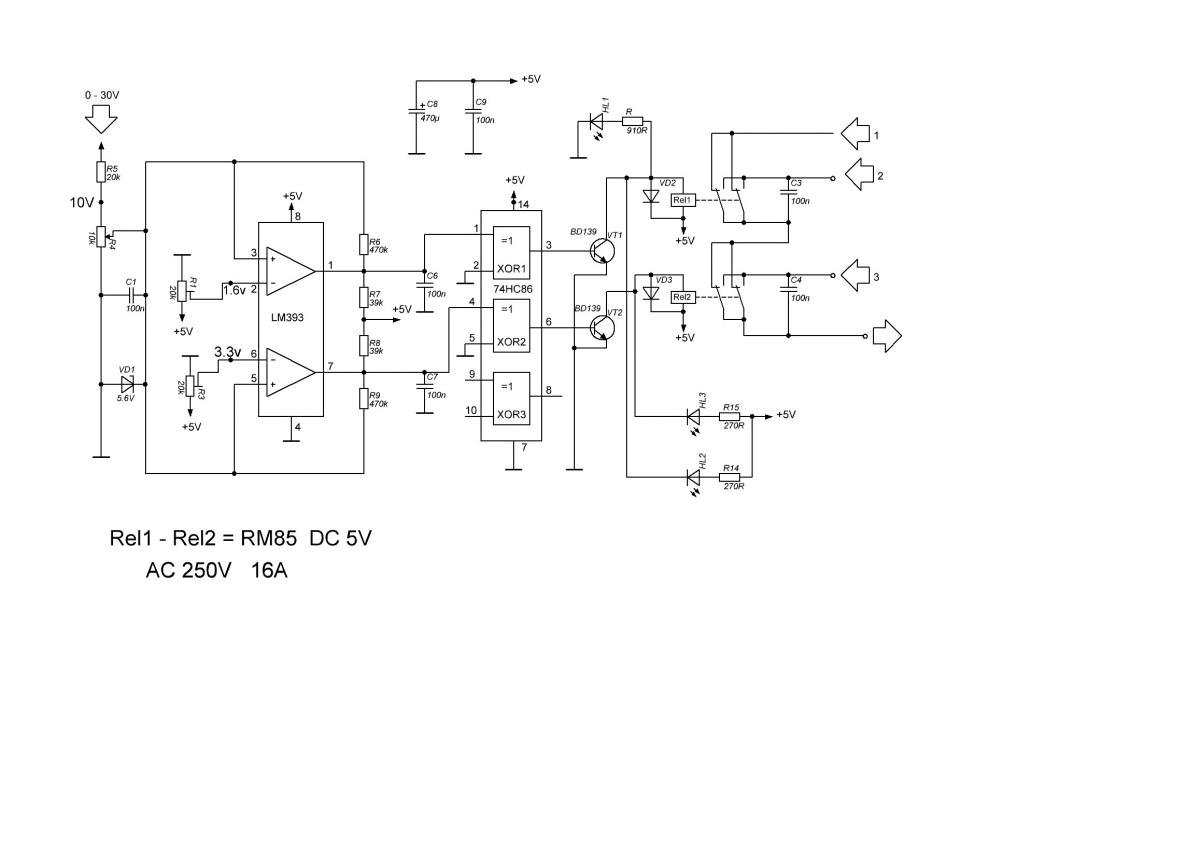

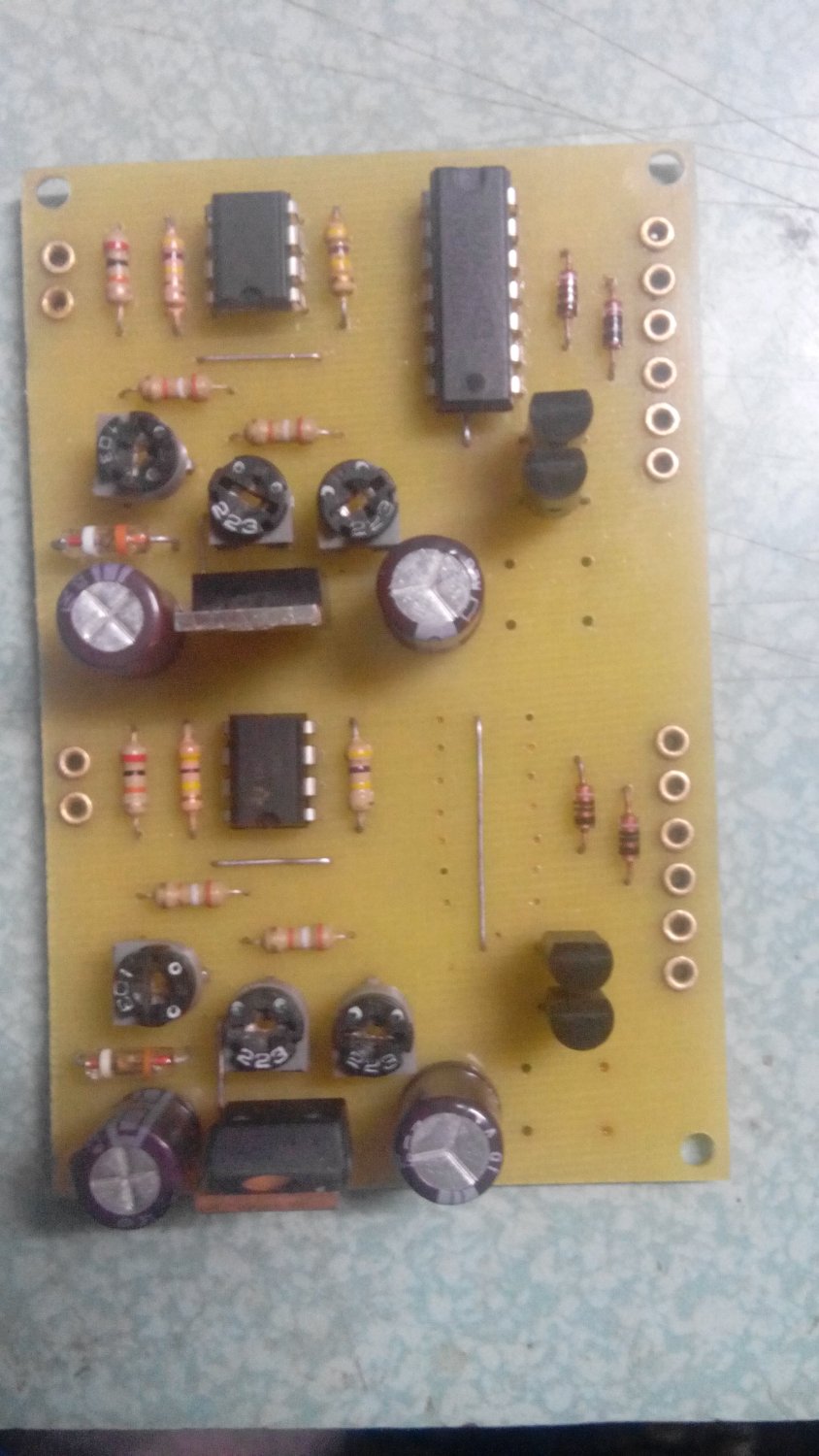

Плата переключения обмоток в процессе сборки. Реле собраны на отдельной плате. Светодиоды выведены на переднюю панель. Пороги переключения 6 и 12 вольт.

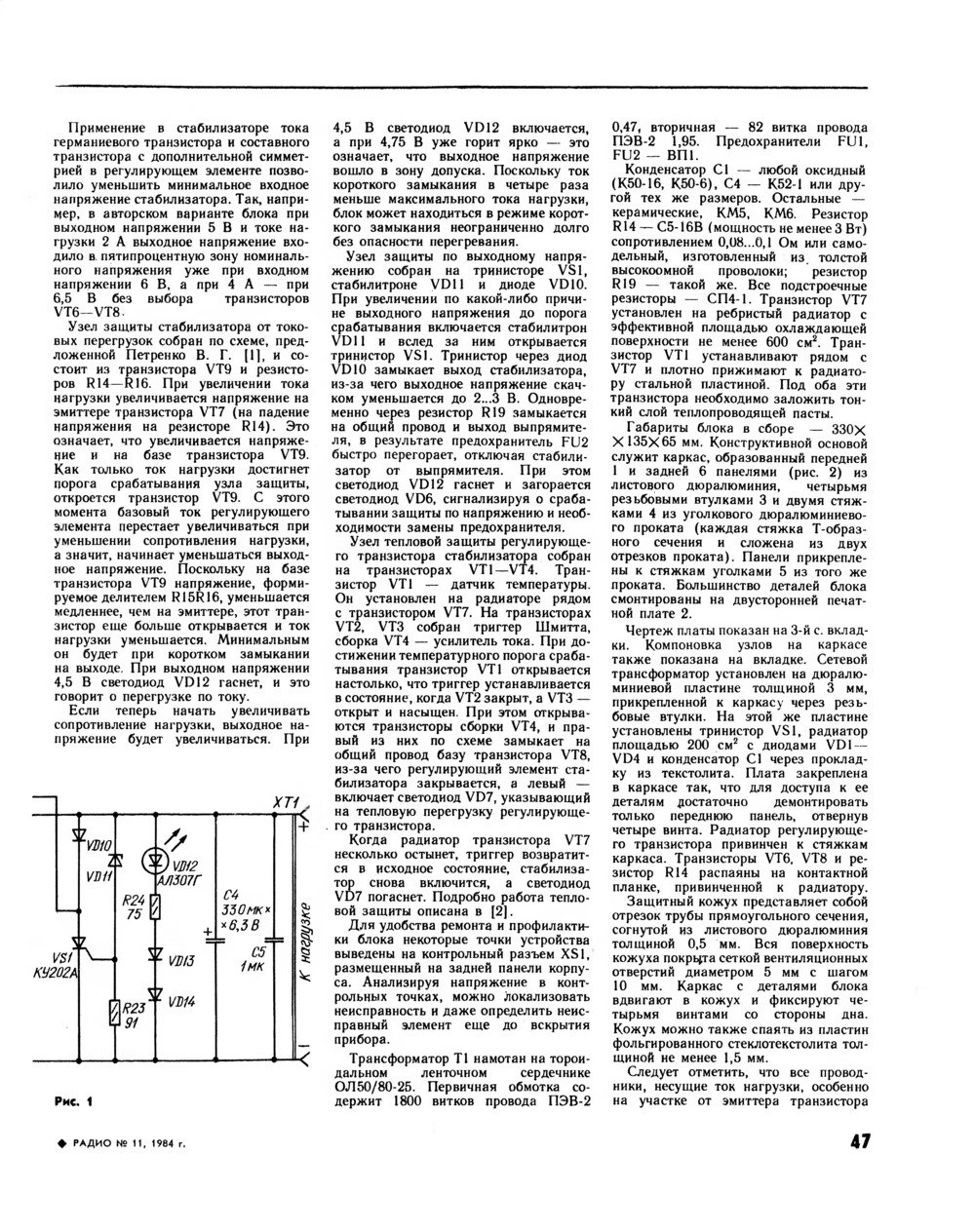

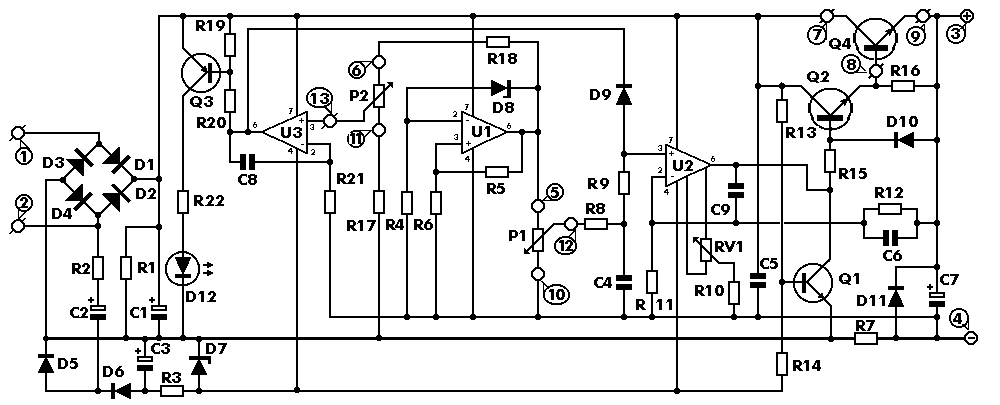

Схема взята из просторов интернета

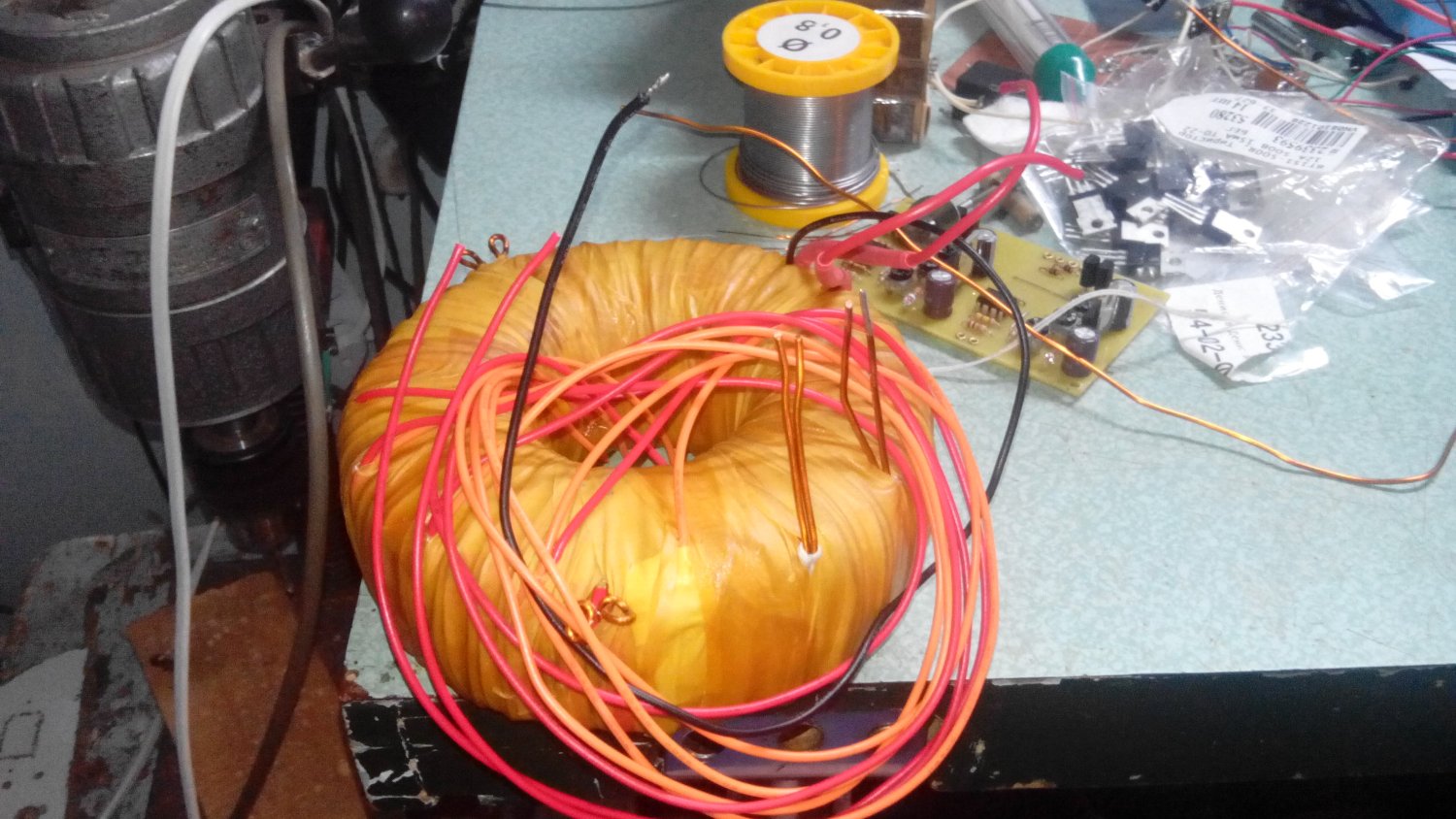

Перемотанный трансформатор

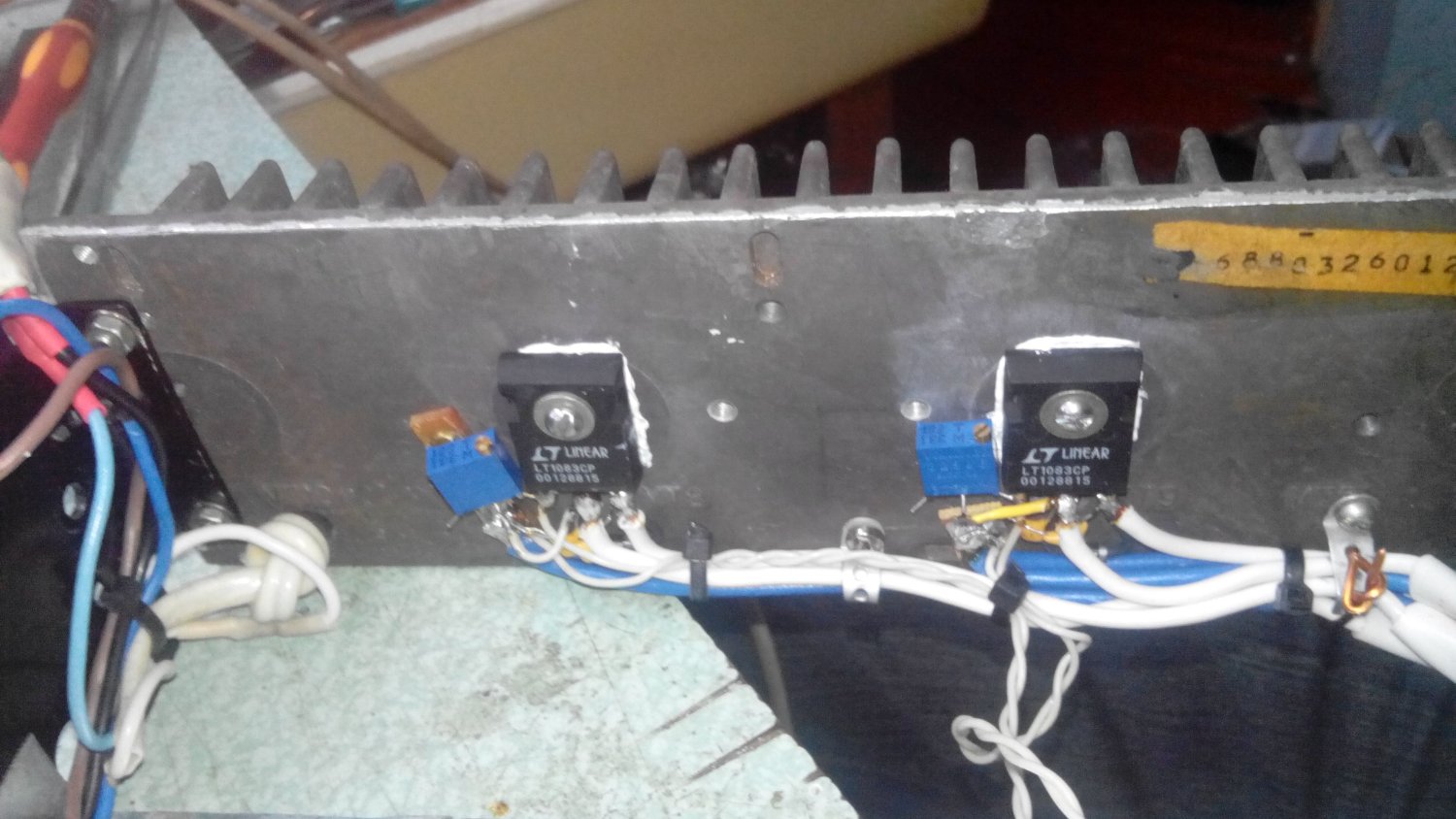

Монтаж микросхем. Каждый вывод зашунтирован на корпус танталовым конденсатором 15мкФх35В для устранения самовозбуждения, которое неизбежно из-за длинных проводов.

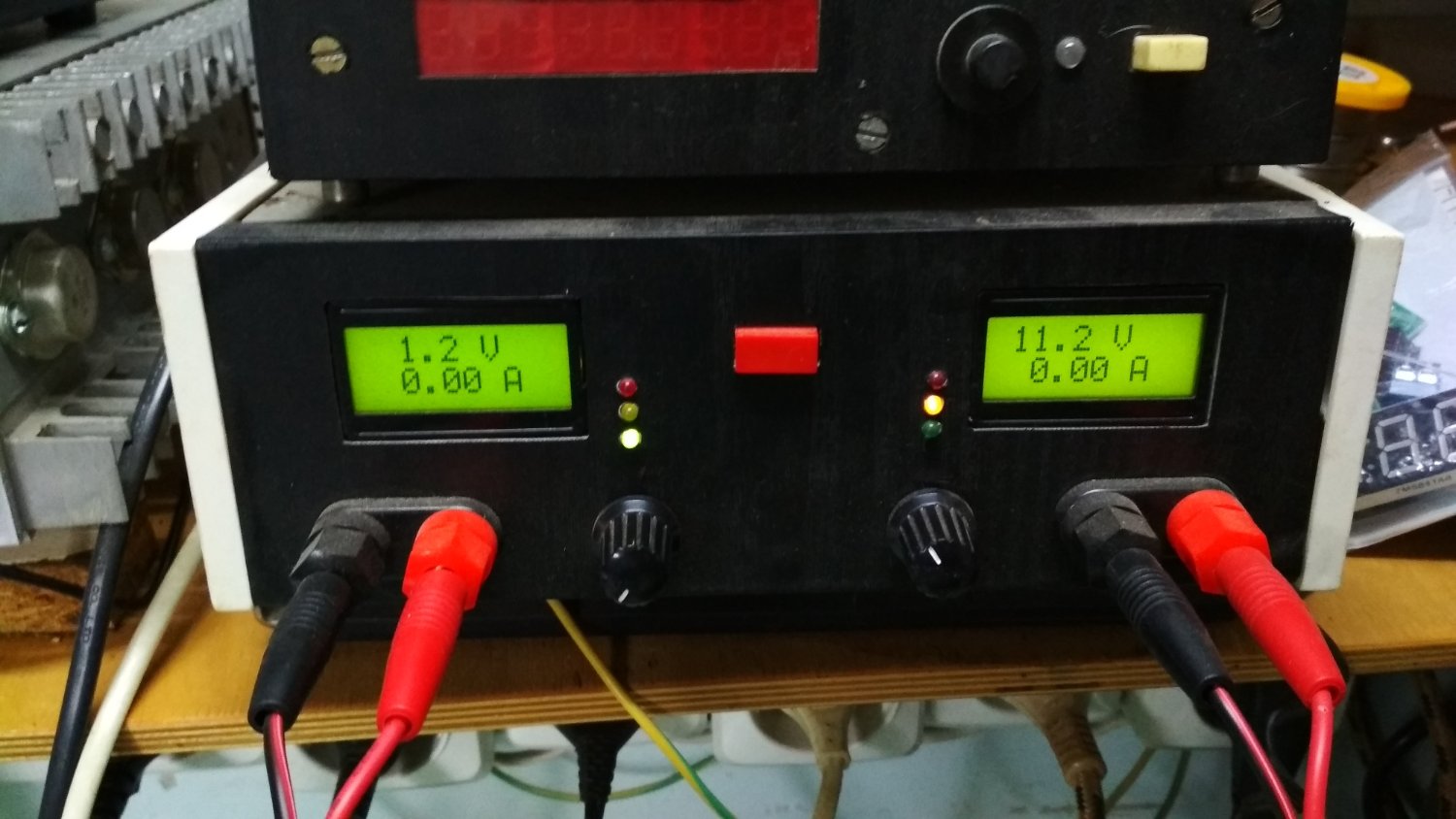

Монтаж в корпусе от ингалятора советского производства. Ампервольтметры типа EK-7208Y.

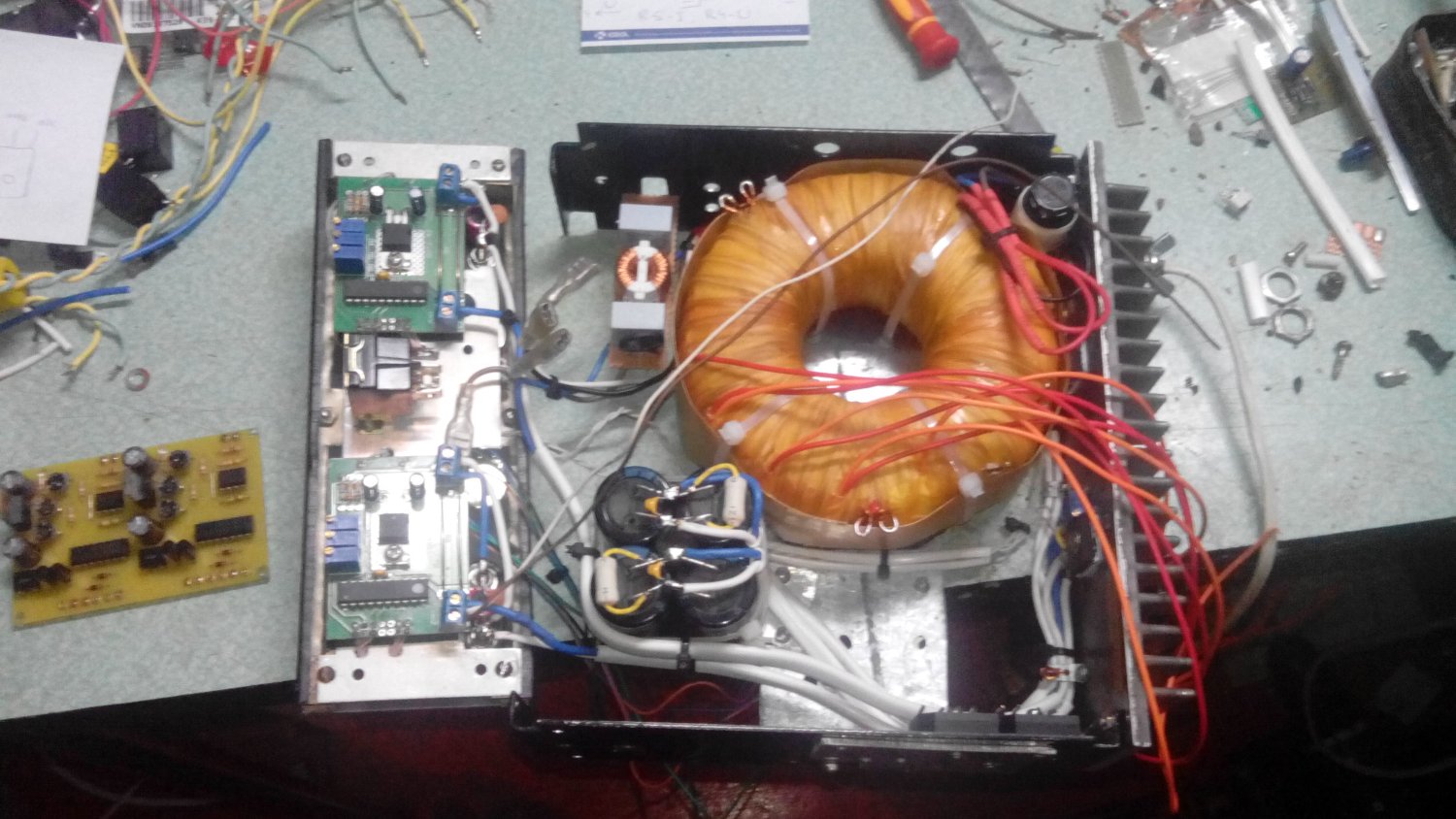

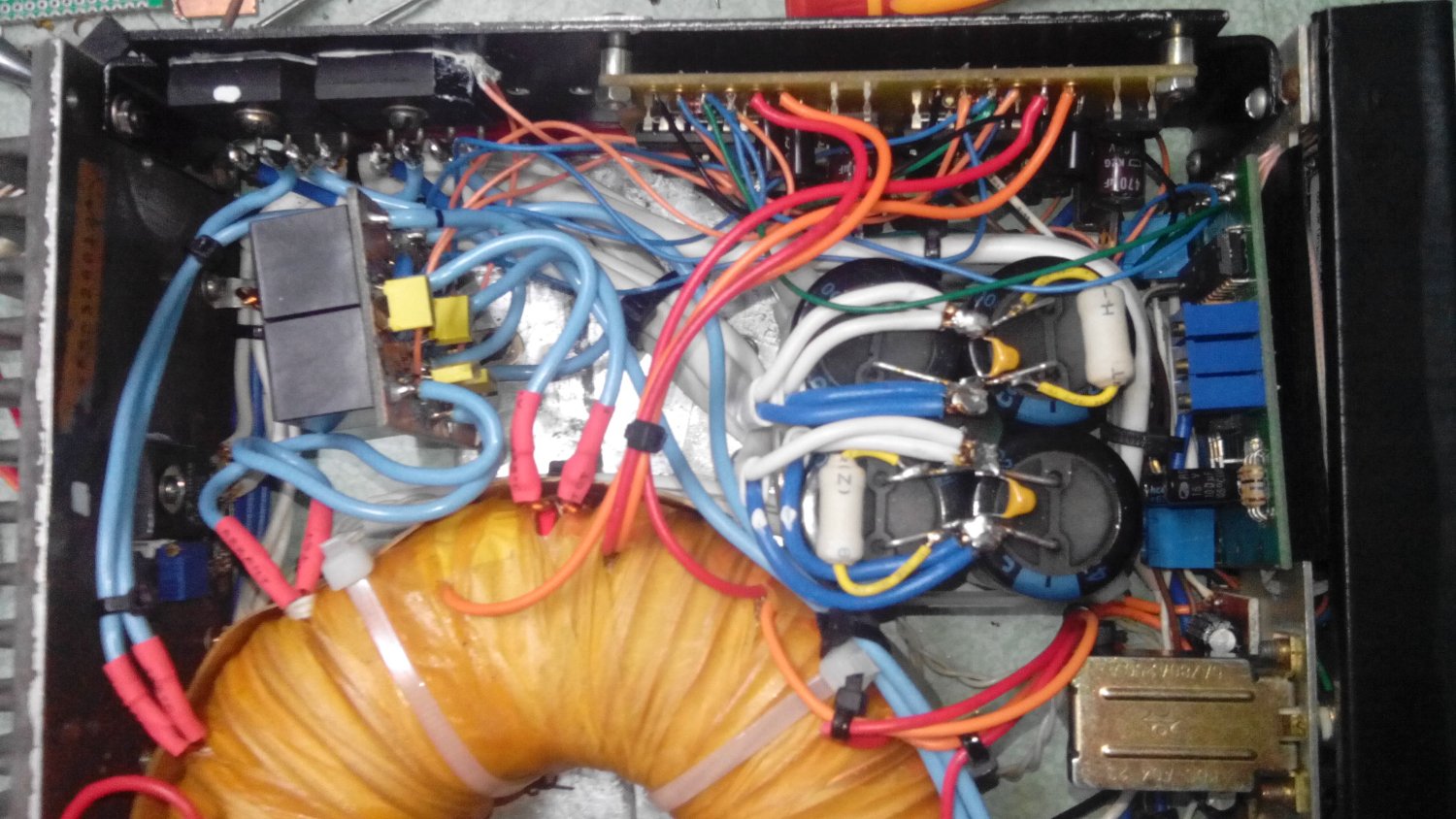

Монтаж довольно плотный - плата за компактность :|
В таком виде блок питания успешно работает уже 3 года. Ток нагрузки до 5 ампер, напряжение на выходе 1,25-30 вольт.
В следующую модернизацию хочу сделать ограничение по току

Аватара пользователя
Григорий
Сообщения: 20
Зарегистрирован: 15 дек 2019, 15:32
Откуда: Россия, республика Мордовия, село Ельники
Позывной: R4UAC
Поблагодарили: 3 раза

Лабораторные блоки питания

Сообщение Григорий » 17 дек 2019, 12:32

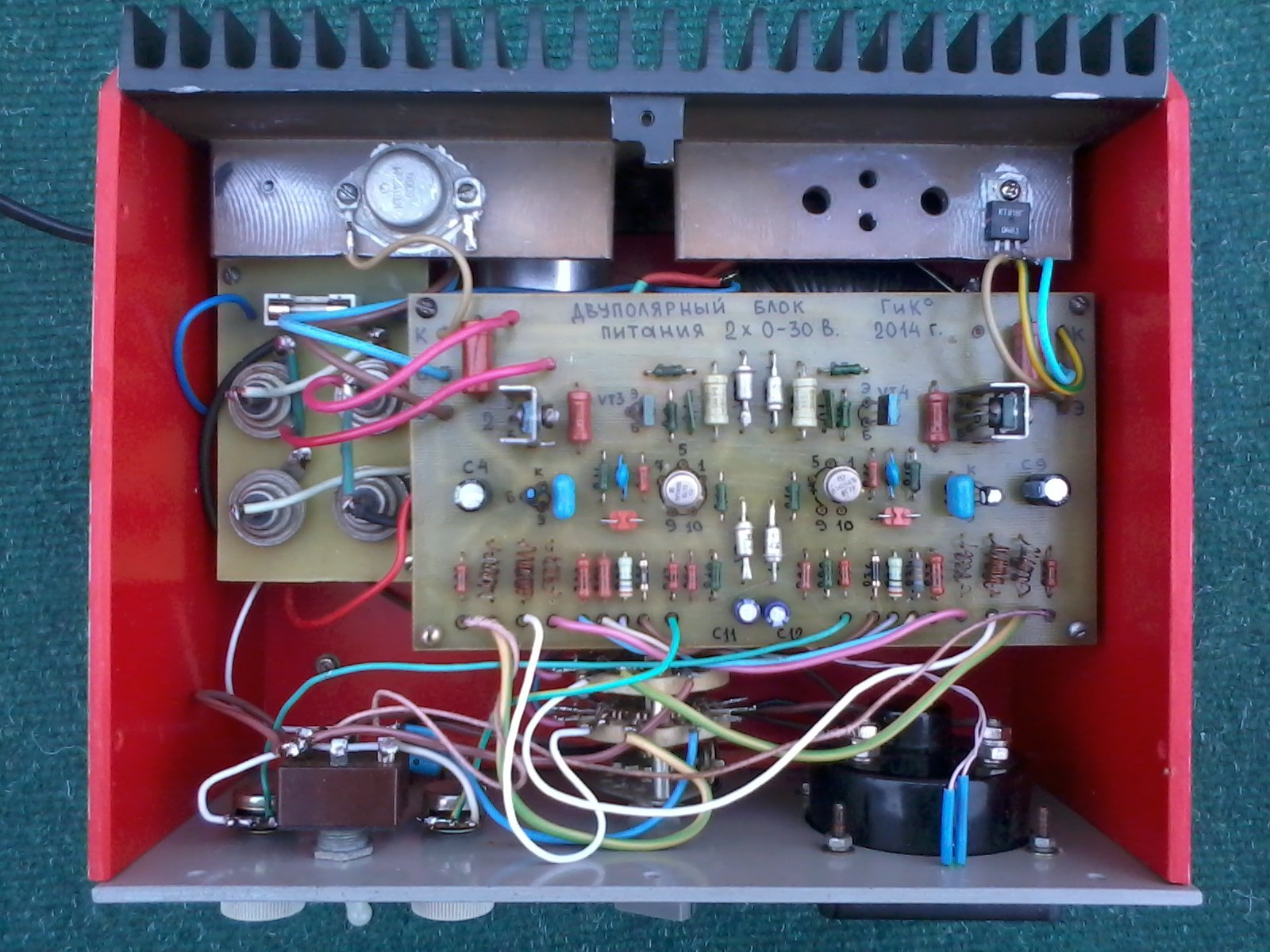

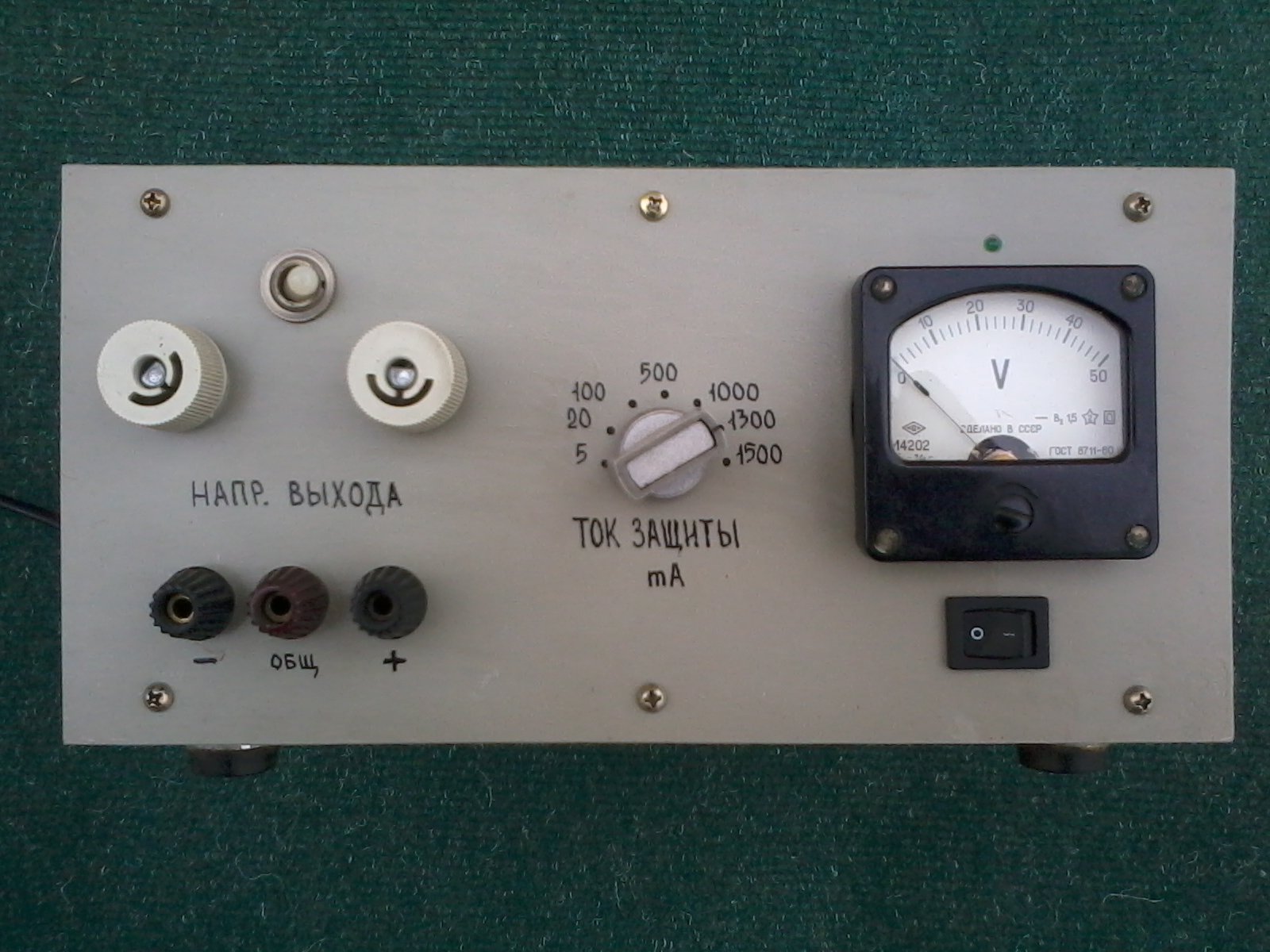

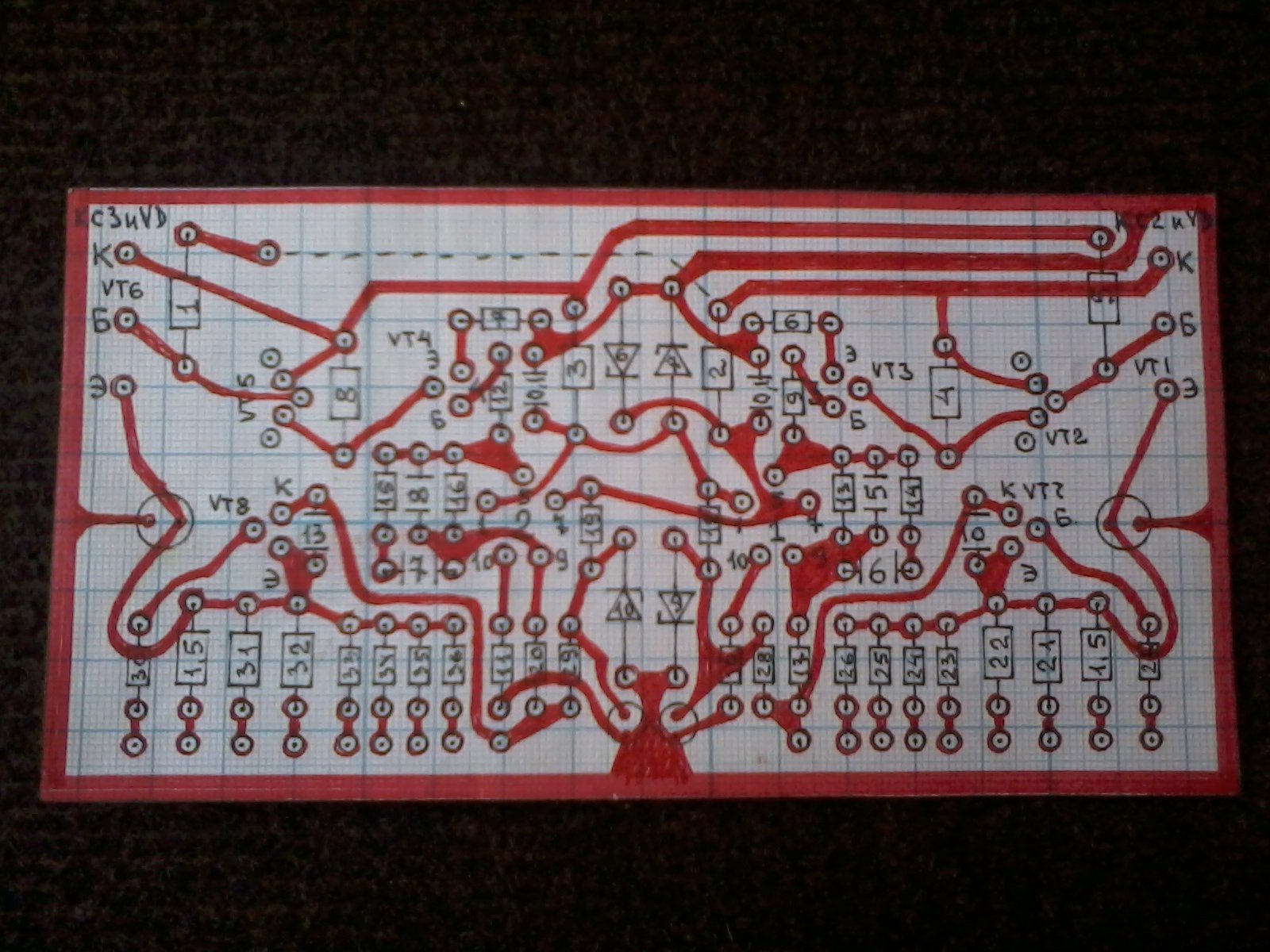

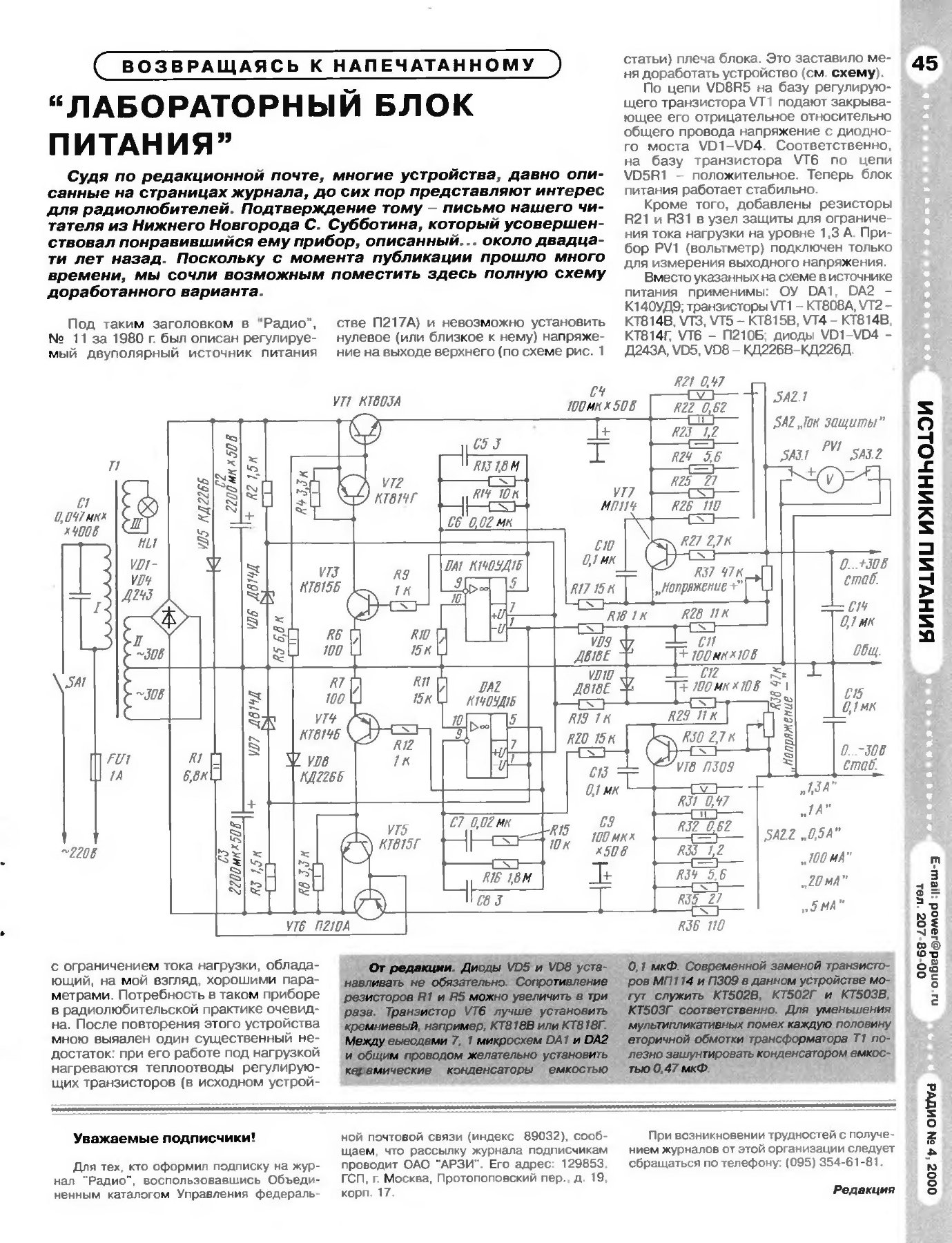

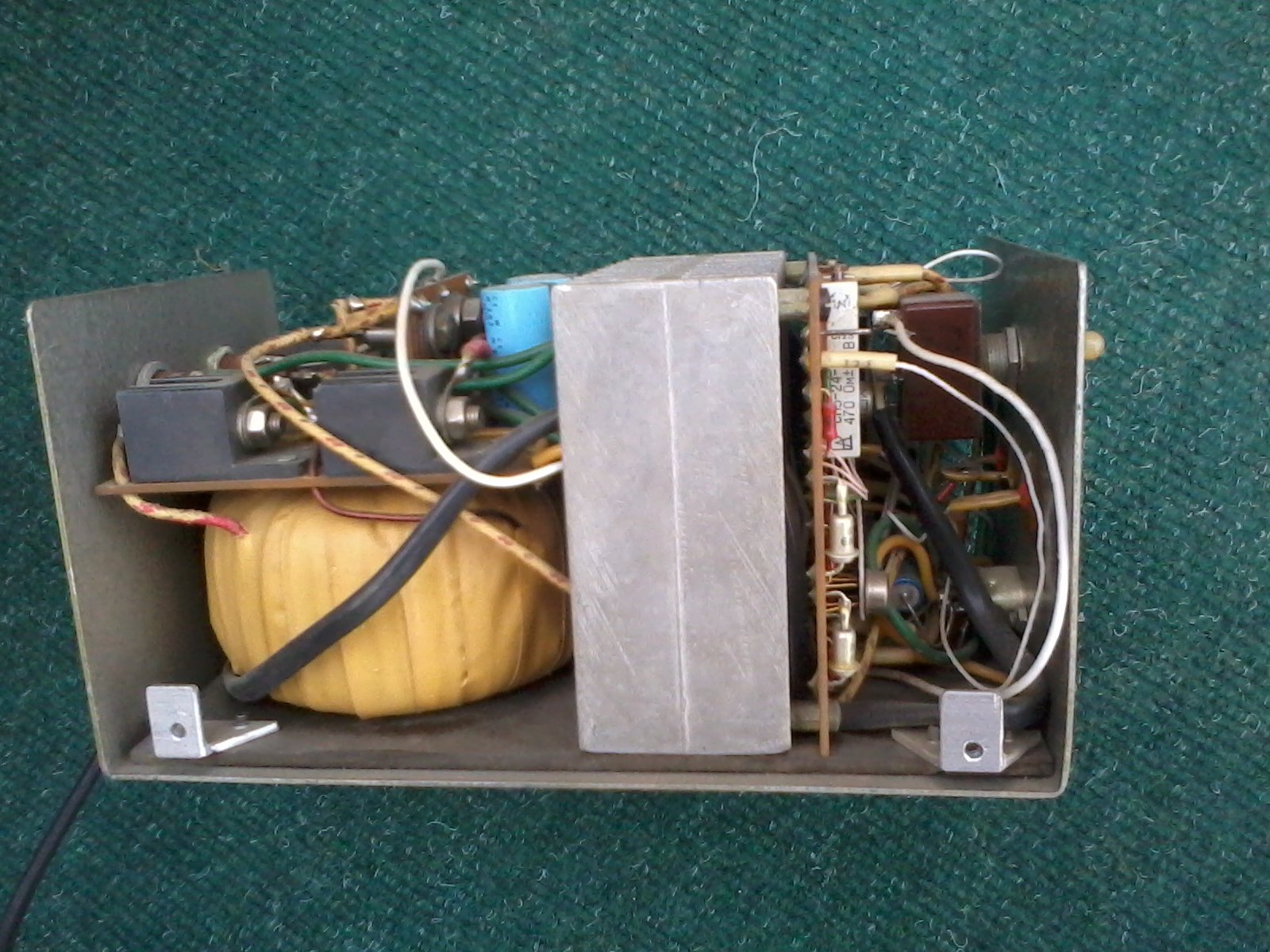

Отлично работающий двуполярный блок питания. Все детали производства СССР. Из за отсутствия транзистора КТ818 в металле - установлен в пластмассовом корпусе. Добавлен предел 1.5 Ампера. На разработанной печатной плате ограничивающий резистор на данный ток обозначен как 1.5. Рисунок печатной платы со стороны проводников. Под платой у меня мощный тороидальный трансформатор и два электролита К50-18 10000 мкФ на 50 Вольт.
С уважением Григорий R4UAC.

Аватара пользователя
Григорий
Сообщения: 20
Зарегистрирован: 15 дек 2019, 15:32
Откуда: Россия, республика Мордовия, село Ельники
Позывной: R4UAC
Поблагодарили: 3 раза

Лабораторные блоки питания

Сообщение Григорий » 17 дек 2019, 14:12

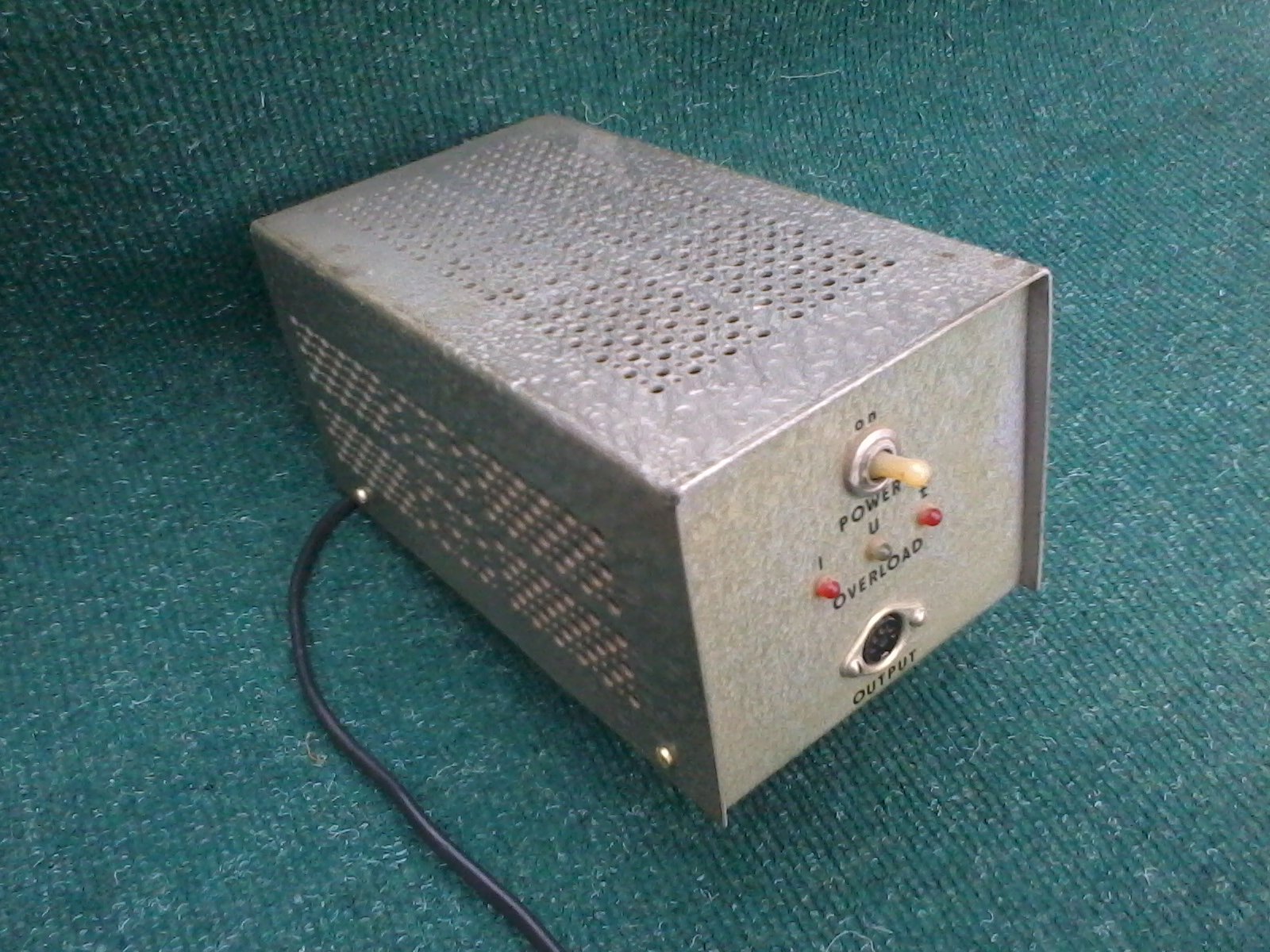

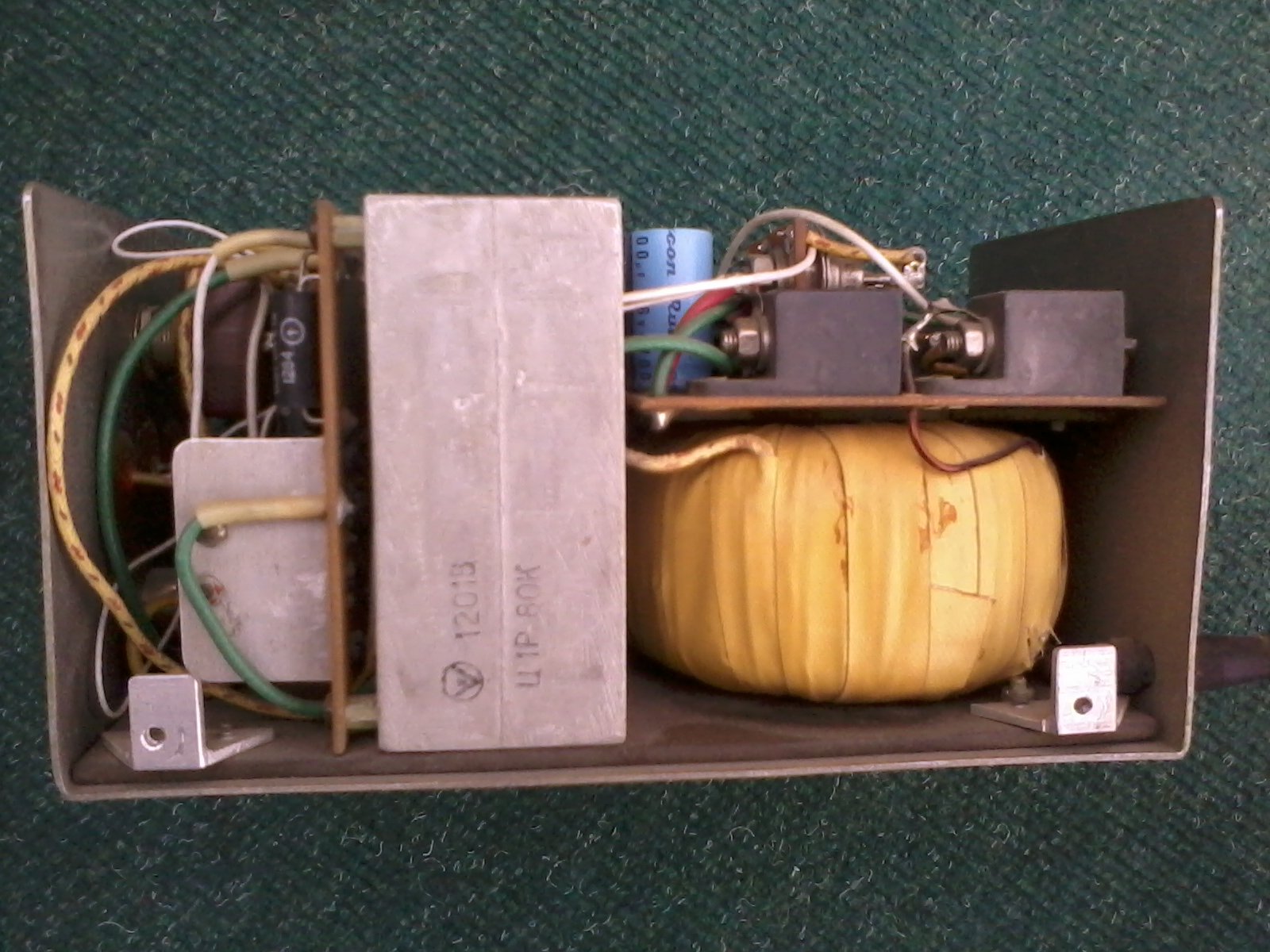

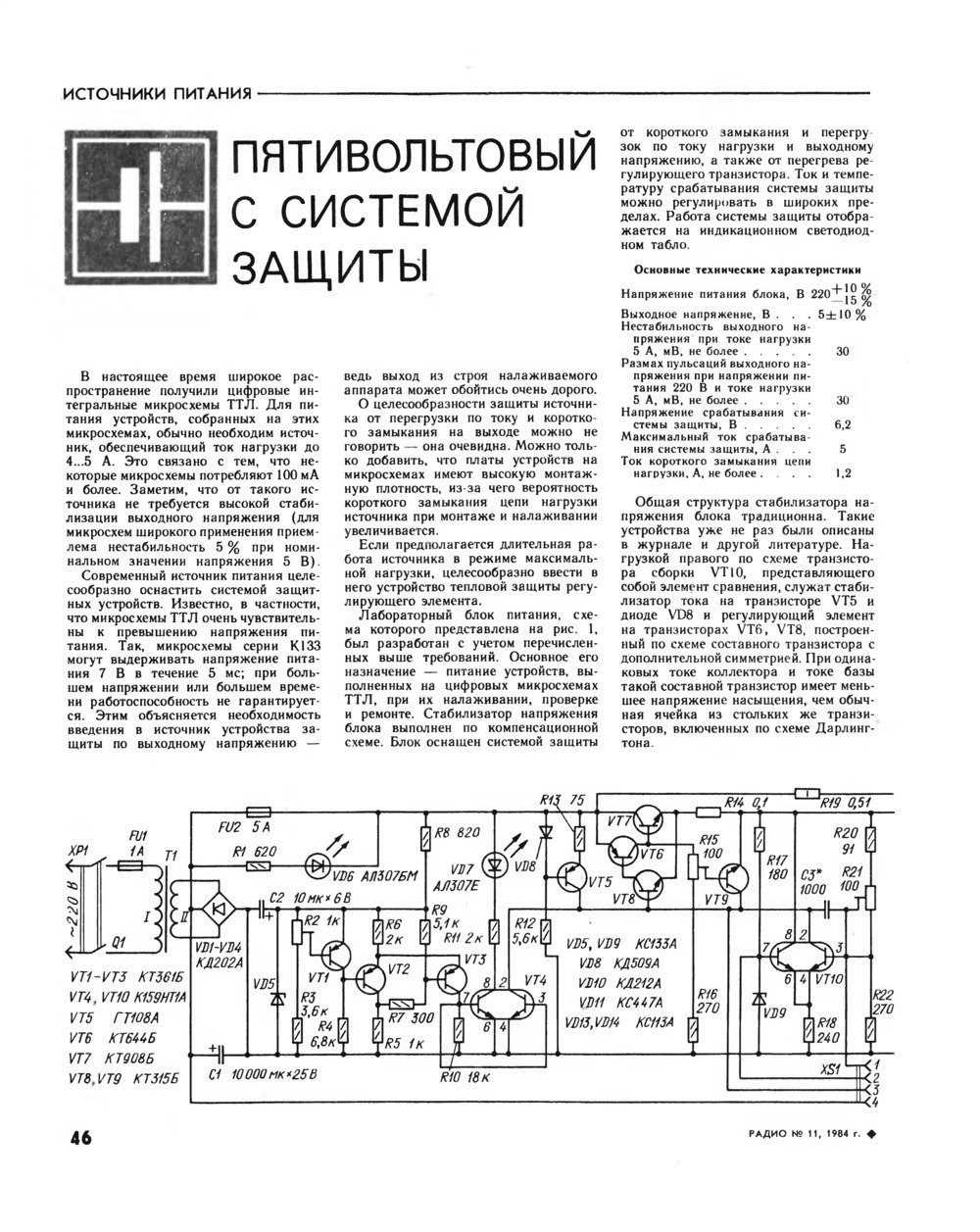

Данный блок питания предназначался для компьютера "Орион-128" в собственной сборке ( разобрать жаба давит ). Сейчас его можно использовать для питания конструкций на цифровых микросхемах.
С уважением Григорий R4UAC.

Аватара пользователя
R4YAE
Сообщения: 240
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 31 раз
Поблагодарили: 129 раз

Лабораторные блоки питания

Сообщение R4YAE » 17 дек 2019, 22:19

Григорий писал(а):
17 дек 2019, 12:32
двуполярный блок питания
Я вовремя отказался от двуполярных конструкций в пользу двухканальных. Намного удобнее в использовании - в одном корпусе два гальванически развязанных блока питания. Общий только трансформатор
