WINDOM антенна 160/80/40/20/10 метров

R3KFT
Сообщения: 58
Зарегистрирован: 14 окт 2019, 22:30
Благодарил (а): 11 раз
Поблагодарили: 20 раз

WINDOM антенна 160/80/40/20/10 метров

Сообщение R3KFT » 15 окт 2019, 00:37

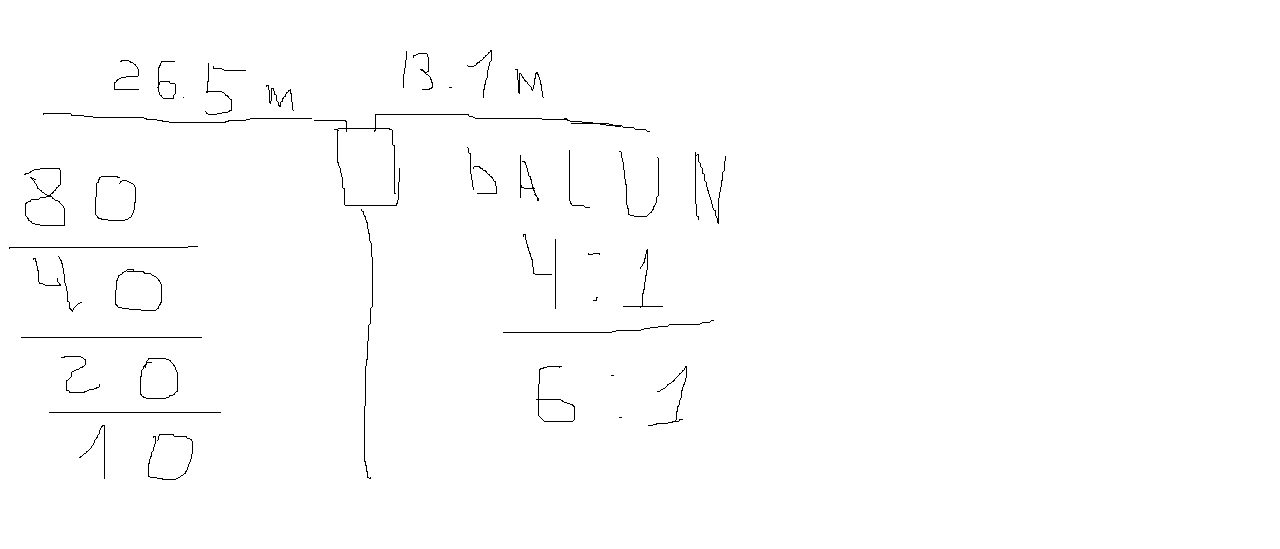

В 1929 году Американский Радиолюбитель Lorenz Windom W8GZ спроектировал антенну диполь питается вне центра, что позволяет получить СОПРОТИВЛЕНИЕ почти постоянным на ВСЕХ любительском диапазоне 160, 80, 40, 20 и 10 метров
Вложения

R3KFT
Сообщения: 58
Зарегистрирован: 14 окт 2019, 22:30
Благодарил (а): 11 раз
Поблагодарили: 20 раз

Re: WINDOM антенна 160/80/40/20/10 метров

Сообщение R3KFT » 15 окт 2019, 00:40

Балун 6:1 для входной импеданс 50 Ом, или Балун 4:1 для того, чтобы использовать коаксиальный кабель на 75 Ом.

R3KFT
Сообщения: 58
Зарегистрирован: 14 окт 2019, 22:30
Благодарил (а): 11 раз
Поблагодарили: 20 раз

Re: WINDOM антенна 160/80/40/20/10 метров

Сообщение R3KFT » 15 окт 2019, 01:54

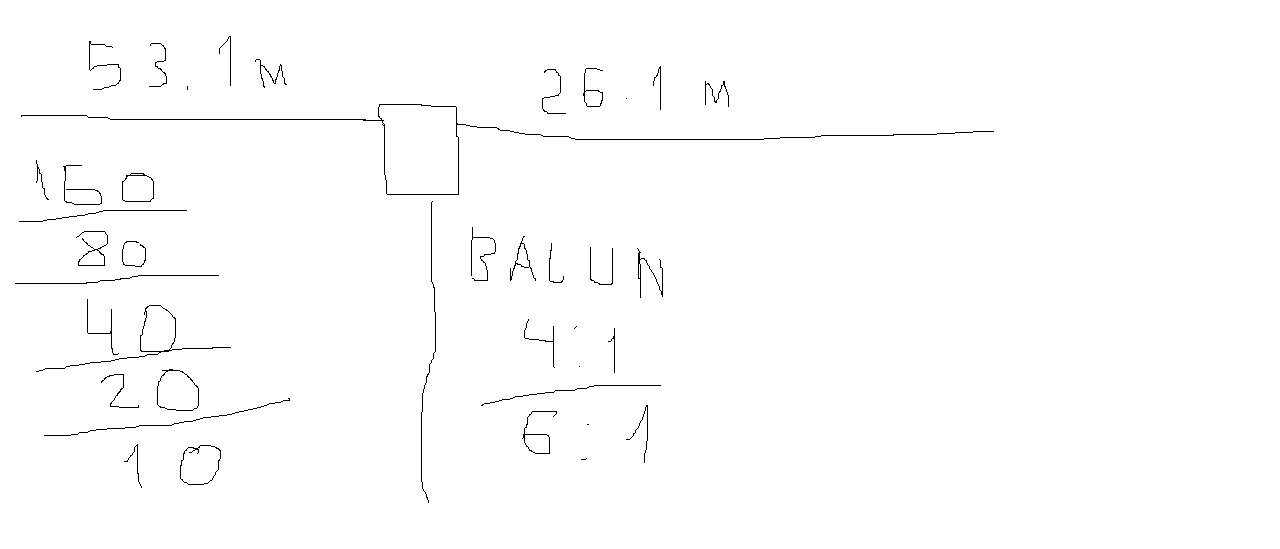

160-80-40-20-10 метров.
Вложения

Аватара пользователя
валерий21
Сообщения: 3
Зарегистрирован: 15 окт 2019, 07:44
Благодарил (а): 1 раз

Re: WINDOM антенна 160/80/40/20/10 метров

Сообщение валерий21 » 15 окт 2019, 07:55

Добрый День.
Имею такую антену,которая работает прекрасно.
Пжл,дайте подробное описание Вашего балуна 4:1.
Ферритовые кольца,трубки,провод,витки.
Спасибо.

R3KFT
Сообщения: 58
Зарегистрирован: 14 окт 2019, 22:30
Благодарил (а): 11 раз
Поблагодарили: 20 раз

Re: WINDOM антенна 160/80/40/20/10 метров

Сообщение R3KFT » 15 окт 2019, 13:30

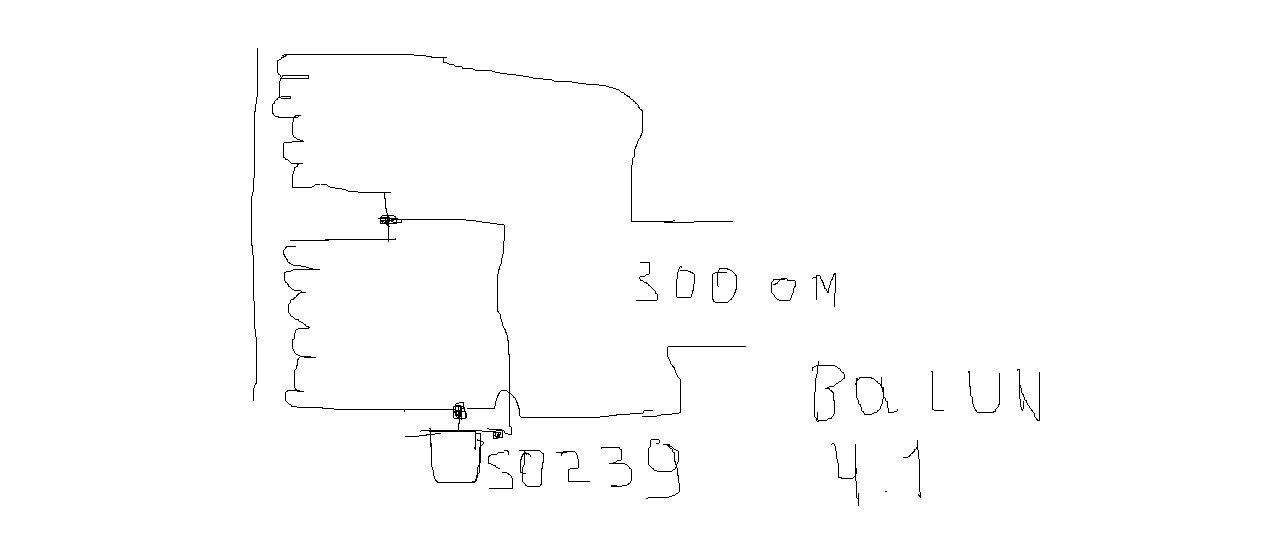

Балун мотается на цилиндрической пластиковой трубе диаметром 2.5 двумя проводами ,можно взять два провода один белый другой красный что бы не перепутать сделать отвод от середины ,провод диаметром 1.5 всего 16 витков
Вложения

R3KFT
Сообщения: 58
Зарегистрирован: 14 окт 2019, 22:30
Благодарил (а): 11 раз
Поблагодарили: 20 раз

Re: WINDOM антенна 160/80/40/20/10 метров

Сообщение R3KFT » 15 окт 2019, 13:34

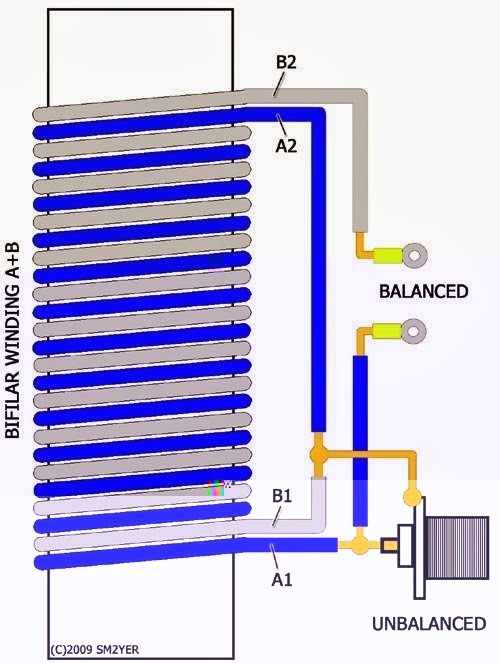

выглядит это как то так ,думаю всем всё понятно.
Вложения

Аватара пользователя
валерий21
Сообщения: 3
Зарегистрирован: 15 окт 2019, 07:44
Благодарил (а): 1 раз

Re: WINDOM антенна 160/80/40/20/10 метров

Сообщение валерий21 » 15 окт 2019, 16:59

Спасибо,понятно.
У меня на кольцах в виде бинокля.
Попробую и эту,интерессно,что получится.
Спасибо.

Александр UB6HMV
Сообщения: 31
Зарегистрирован: 15 окт 2019, 09:04
Откуда: Ессентуки
Позывной: UB6HMV
Город: Ессентуки
Благодарил (а): 38 раз
Поблагодарили: 12 раз

Re: WINDOM антенна 160/80/40/20/10 метров

Сообщение Александр UB6HMV » 15 окт 2019, 17:15

Всем доброго дня!
Пытался я замутить у себя аналогичный виндом (только с 80 м диапазона). Да не тут то было!!! Имея на руках антенный анализатор EU1KY (Кучуры) изготовил туеву хучу трансформаторов. Чего только не перепробовал - не могу добиться нормального КСВ. На роликах из ютуба все выглядит весьма просто, а вот на практике! Перепробовал кучу проводов, сердечников, разные способы намотки. В итоге когда поставил сердечник от ТВС ЭЛТ монитора, все получилось.
Далее, когда развесил полотно, опять же провел настройку по ант анализатору. По прибору все было хорошо, ксв и реактивность в пределах нормы во всех диапазонах. Когда же подключил его к трансиверу - меня ждало разочарование. Ужасный шум почти на всех диапазонах!!! На 80 и 40 м. еще можно было как то работать, а вот на остальных... Есть предположение, почему так - т.к. живу в многоквартирных домах, большинство юзает светодиодные лампы, импульсные БП от бытовой техники, витая пара от сетей Интернет. Ввиду того, что виндом многдиапазонная антенна - она принимает помехи сразу со всех бэндов. Как результат - перегруз приемника по входу и он оглох. Дела с КВ пока забросил((((

Jus
Сообщения: 2
Зарегистрирован: 18 окт 2019, 19:10
Позывной: UA3RBZ
Город: Тамбов
Благодарил (а): 1 раз

Re: WINDOM антенна 160/80/40/20/10 метров

Сообщение Jus » 18 окт 2019, 21:39

R3KFT писал(а):
15 окт 2019, 00:40
Балун 6:1 для входной импеданс 50 Ом, или Балун 4:1 для того, чтобы использовать коаксиальный кабель на 75 Ом.
Алексей добрый вечер, если использовать 50 Ом кабель для Виндома, сколько витков провода мотать для балуна?
Крыши покровитель - Радиолюбитель
Не страшны жара нам и мороз
Вечный небожитель - Радиолюбитель
Чашка чаю пачка папирос

R3KFT
Сообщения: 58
Зарегистрирован: 14 окт 2019, 22:30
Благодарил (а): 11 раз
Поблагодарили: 20 раз

WINDOM антенна 160/80/40/20/10 метров

Сообщение R3KFT » 18 окт 2019, 23:20

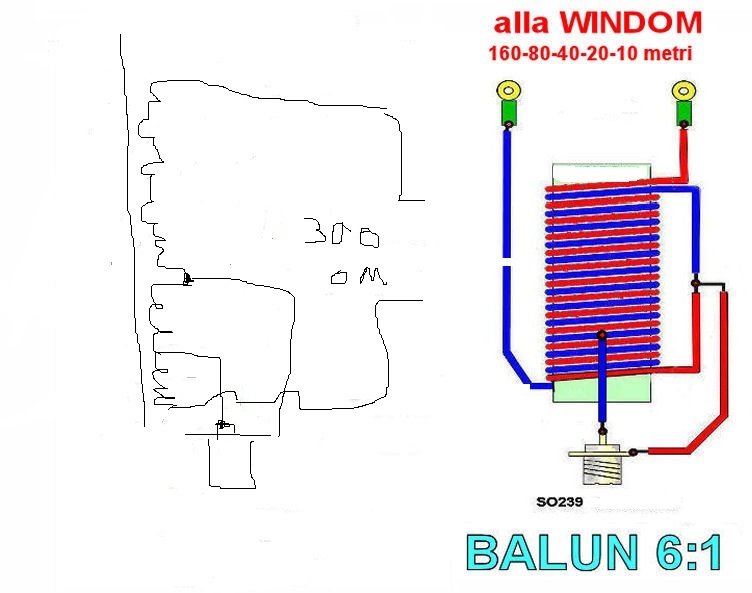

,На 50 ом балун выглядит так , труба так же 2.5 мм пластиковая мотается двумя проводами ,провод диаметром 1.5 мм но отвод делается не от середины ,а с низу от 13 витка ,а всего витков так же 16
Вложения
Последний раз редактировалось R3KFT 18 окт 2019, 23:30, всего редактировалось 1 раз.
