Активная антенна "Швабра" разработки Хайо

Сообщение Sergey_N » 16 мар 2020, 14:11

Хочу поделится опытом постройки и применения антенны типа активный диполь. Схема антенны публикуется с разрешения её автора, пользователя с форума Радиосканер под ником Хайо. Как сообщает сам автор, конструкция антенны "родилась" благодаря этому форуму и её пользователям, поэтому прошу модераторов оставить ссылку на этот форум.
Эта антенна конечно ни в коем случае не заменит проволочные полноразмерные антенны, но может являться неким компромиссом для приема в условиях города и электромагнитных помех, которые не дают получить в городе, в квартире, нормальный прием.

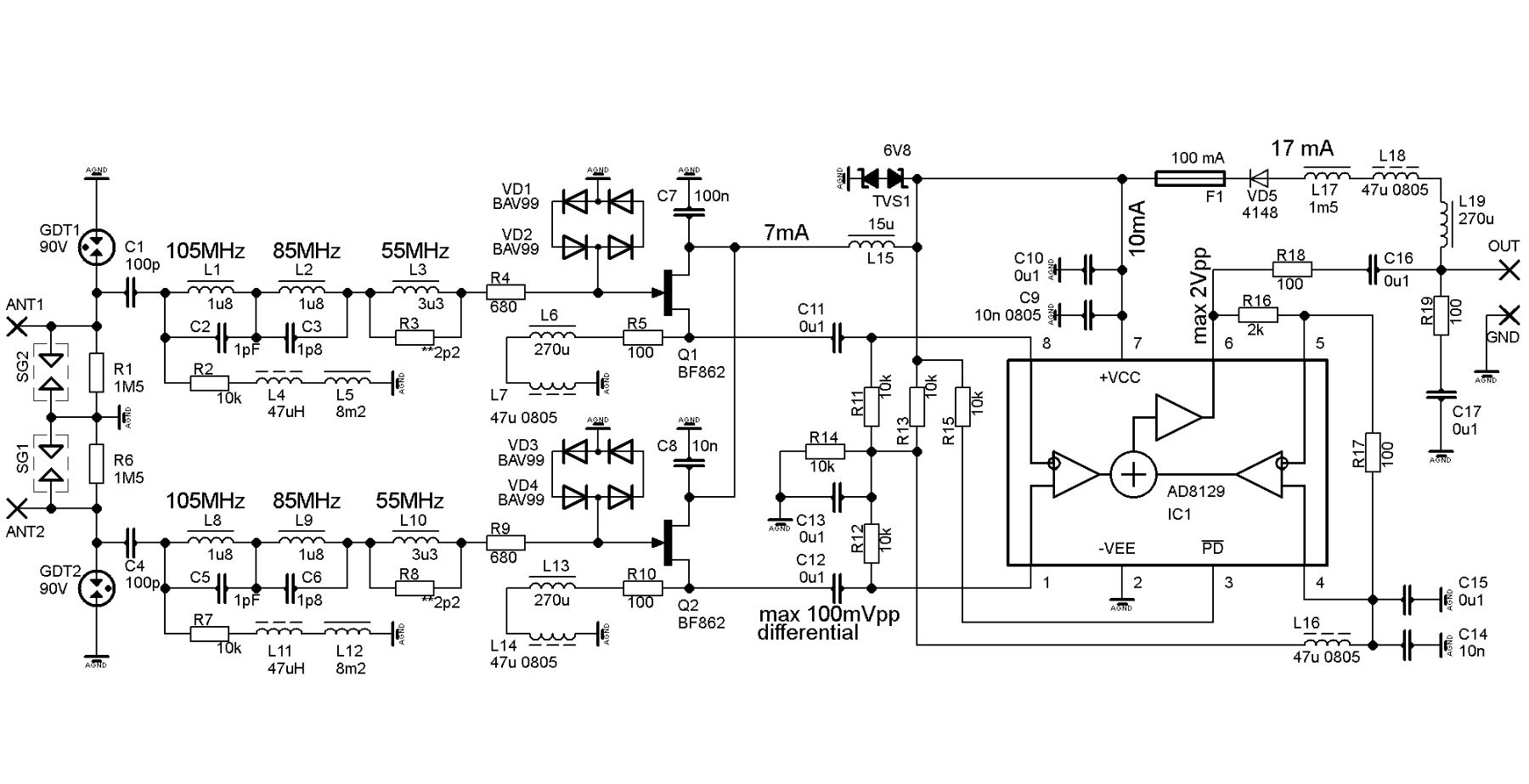

Схема антенны, публикуется с разрешения Хайо:
Схема швабра.jpg
Печатная плата, найдена на просторах интернета, немного подправленная под свои детали:
Плата Швабра.zip
(30.7 КБ) 62 скачивания

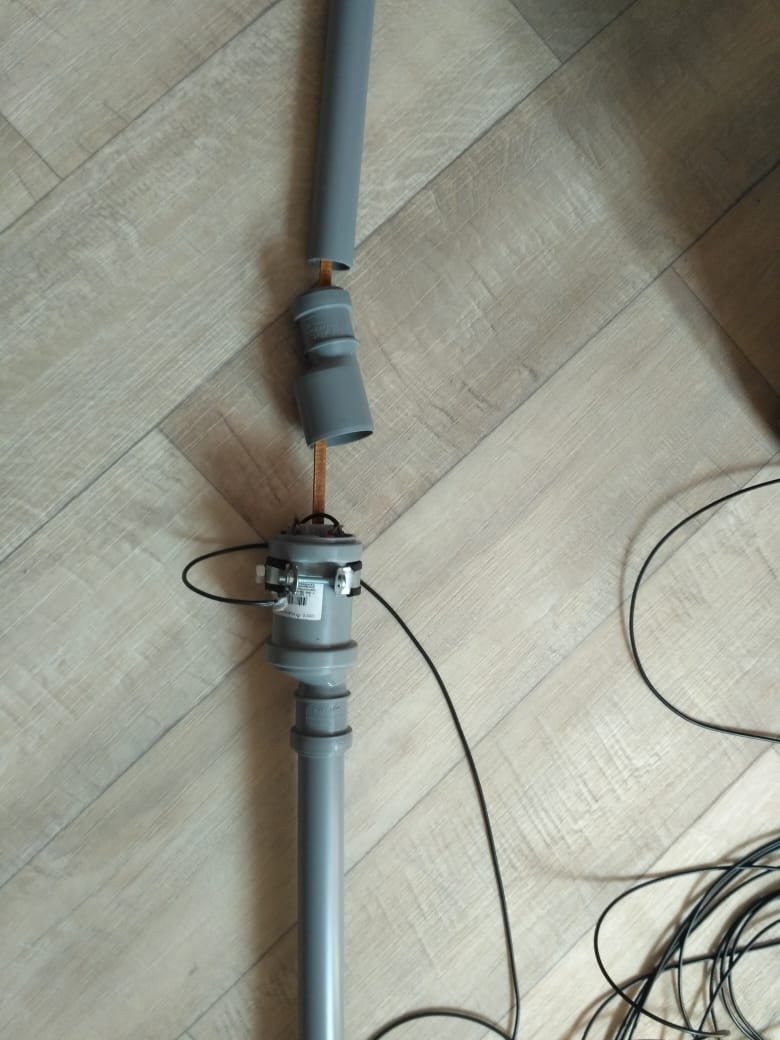

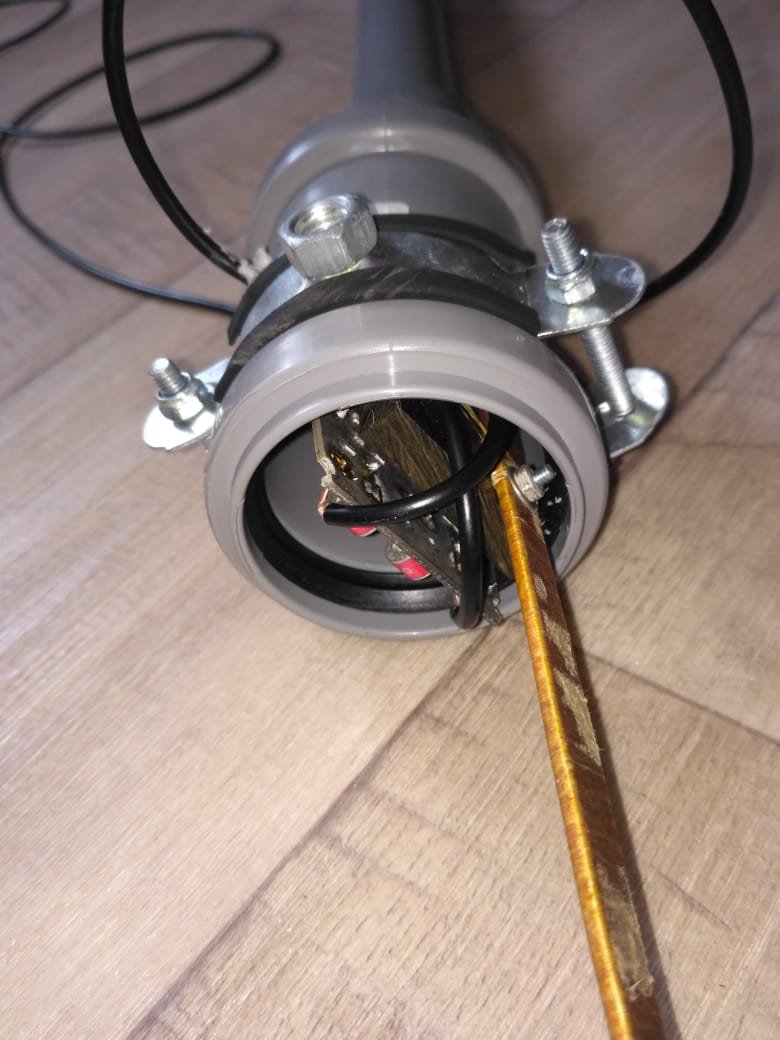

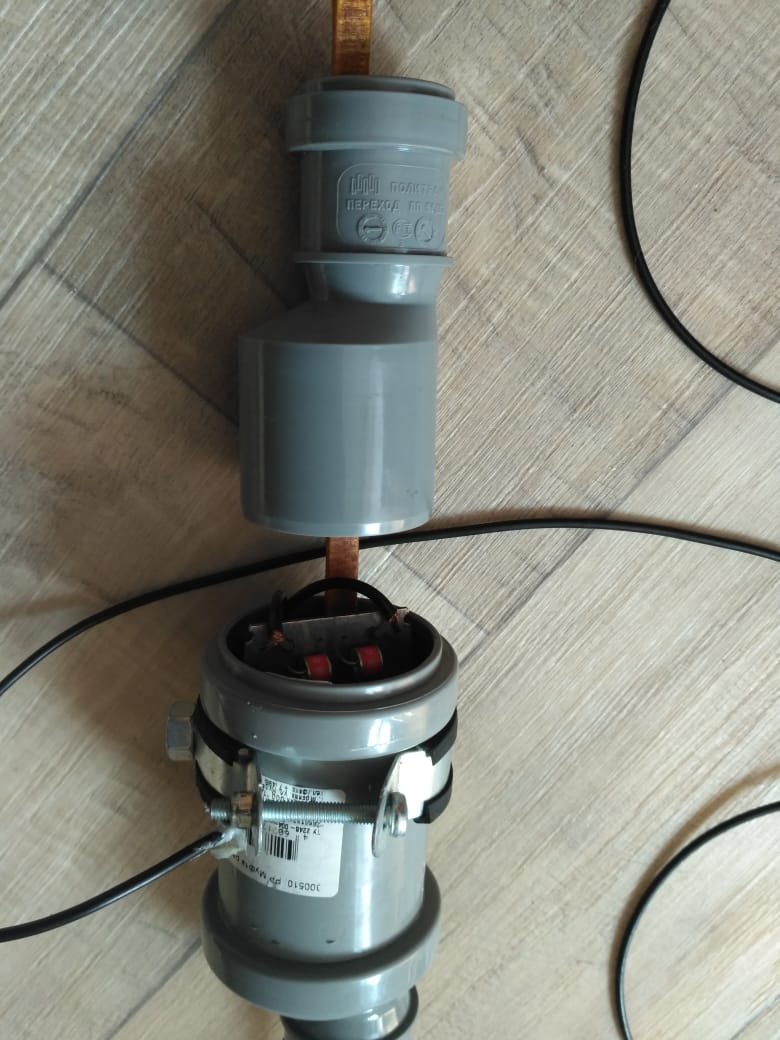

Немного фото по конструкции антенны моей реализации:

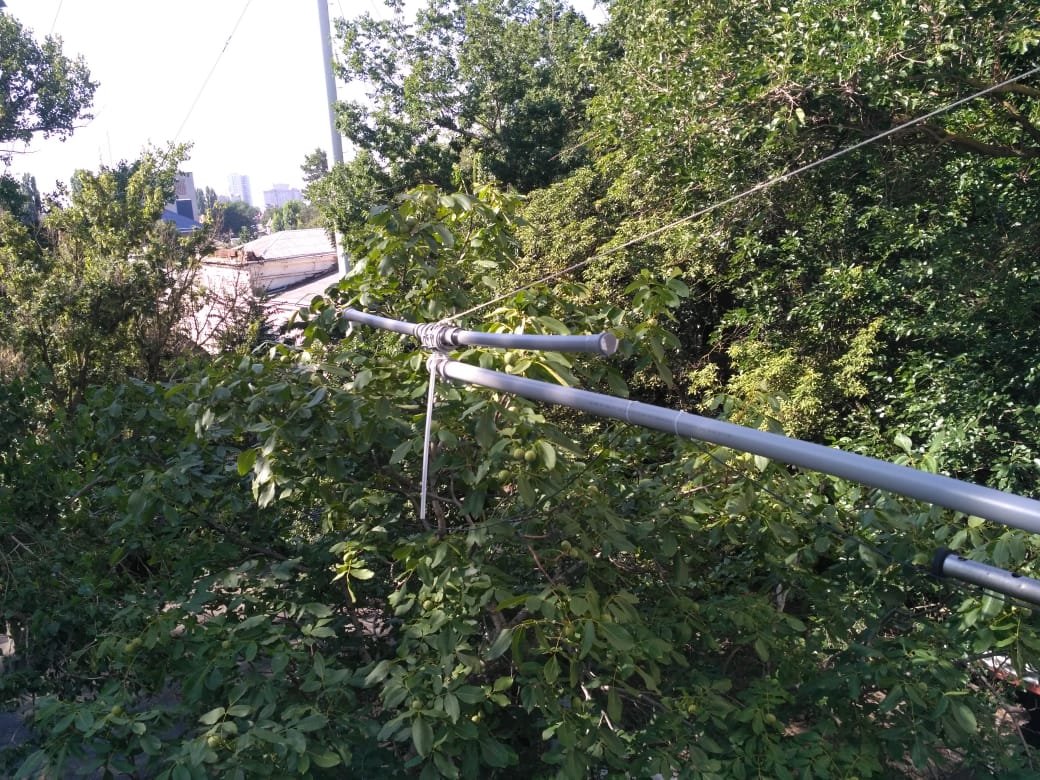

2Швабра лето 19.jpg

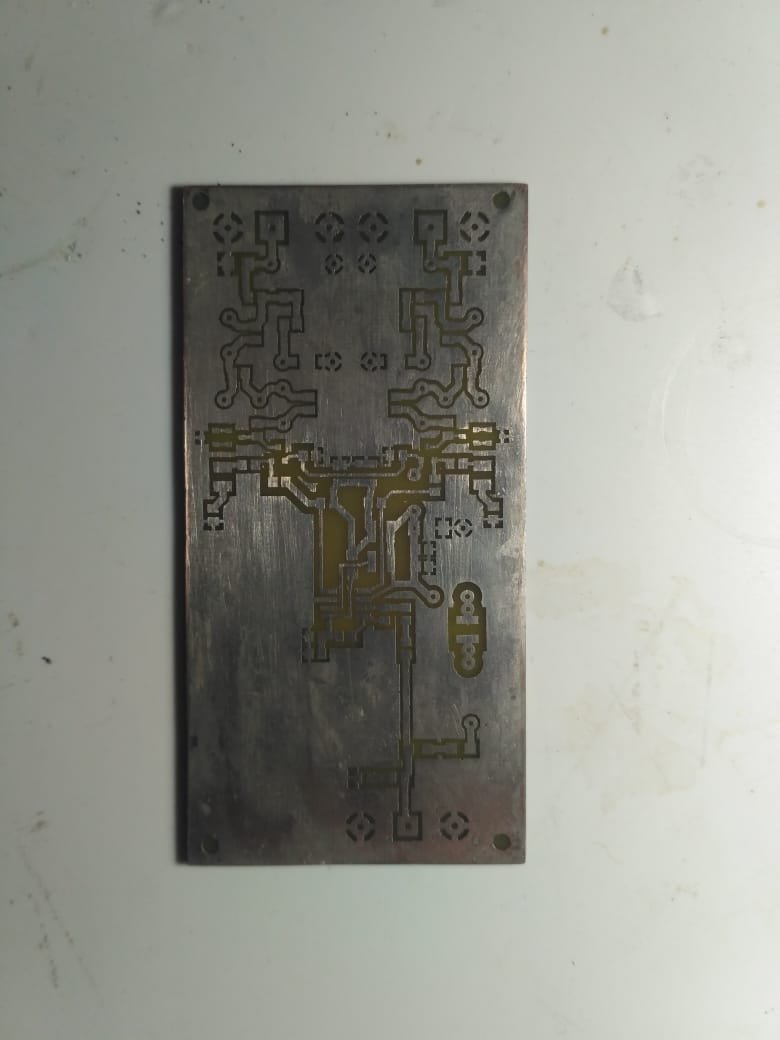

швабра плата 2.jpg
швабра плата.jpg

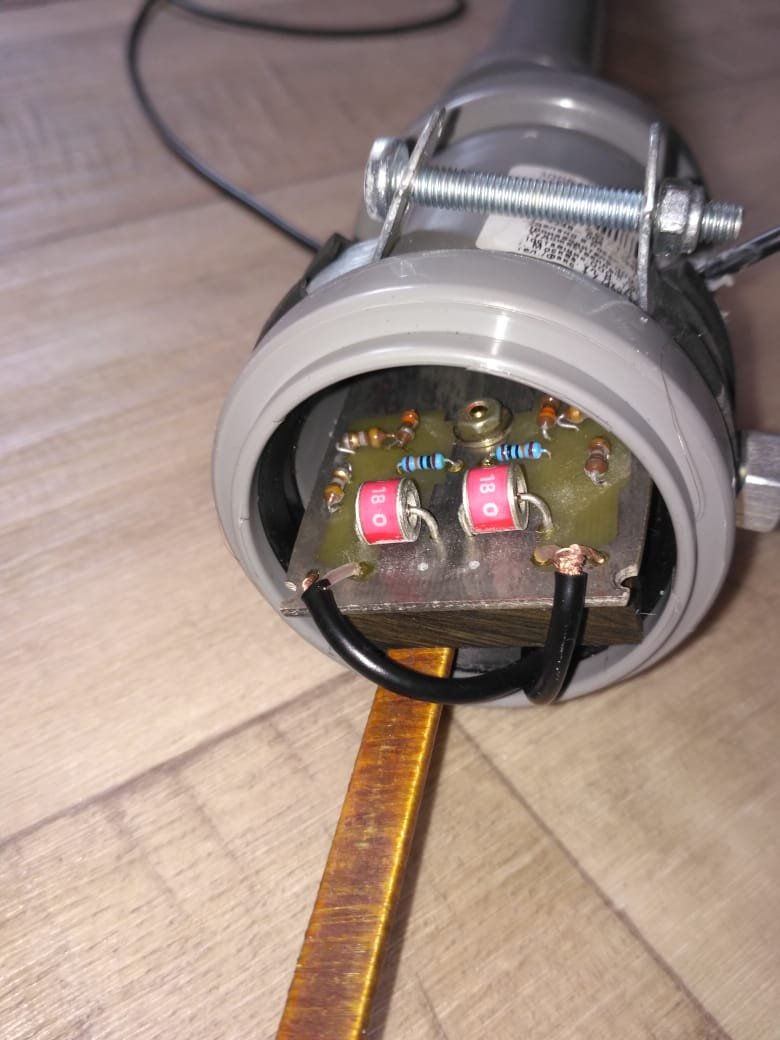

швабра сборка 2.jpg
швабра сборка.jpg

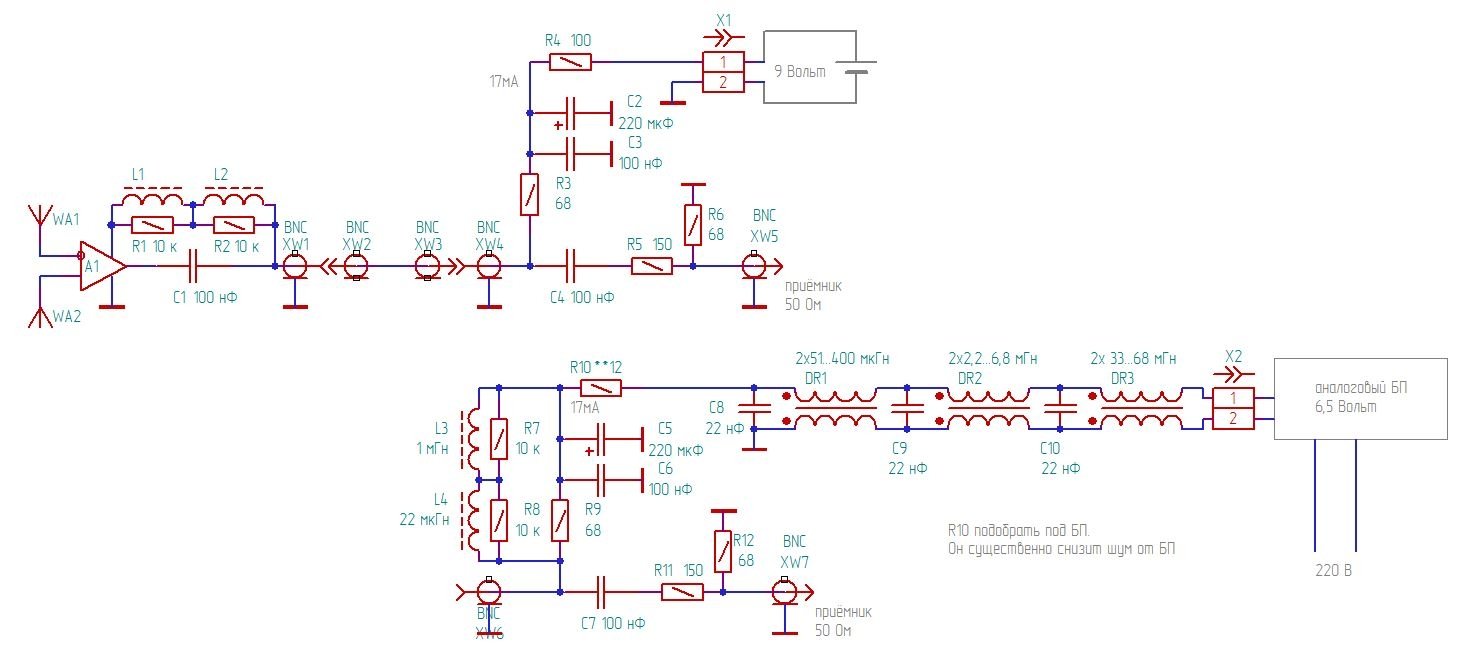

Для запитки антенны применяется инжектор, конструкция может быть разная, я применил схему Хайо со сканера:
Инжектор питания.jpg

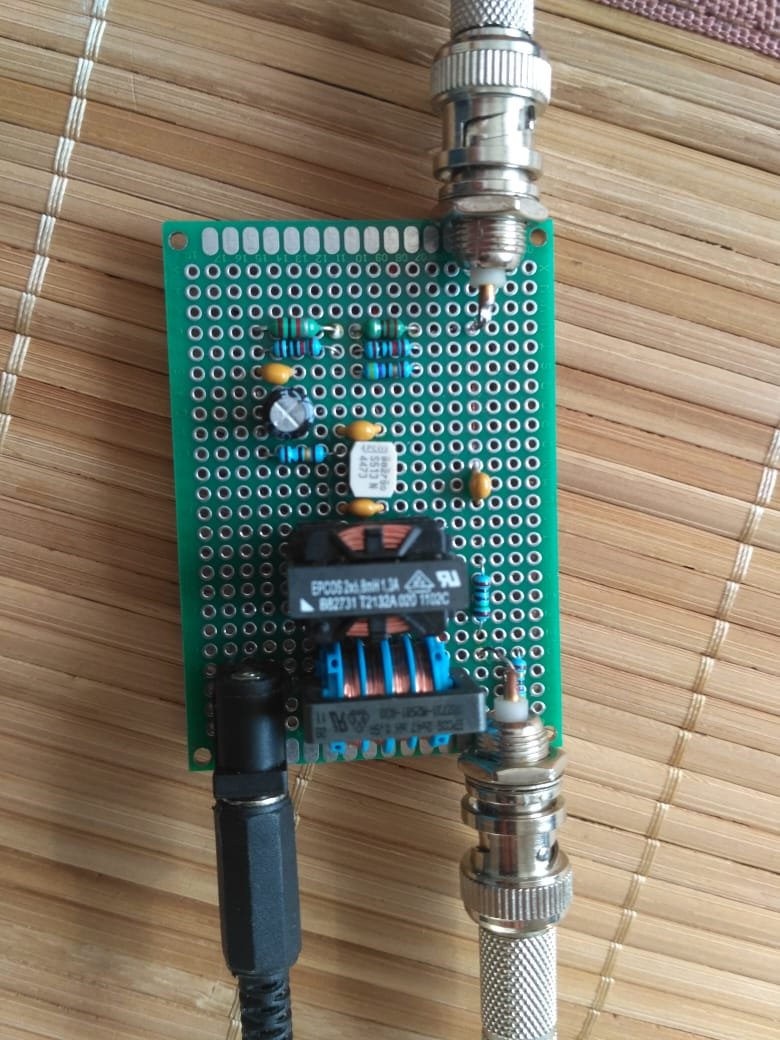

Монтаж сделал навесным способом:
инжектор навесным.jpg
Последний раз редактировалось Sergey_N 16 мар 2020, 14:25, всего редактировалось 1 раз.

Sergey_N
Сообщения: 38
Зарегистрирован: 16 окт 2019, 11:20
Город: Ростов-на-Дону
Благодарил (а): 2 раза
Поблагодарили: 8 раз

Активная антенна "Швабра" разработки Хайо

Сообщение Sergey_N » 16 мар 2020, 14:19

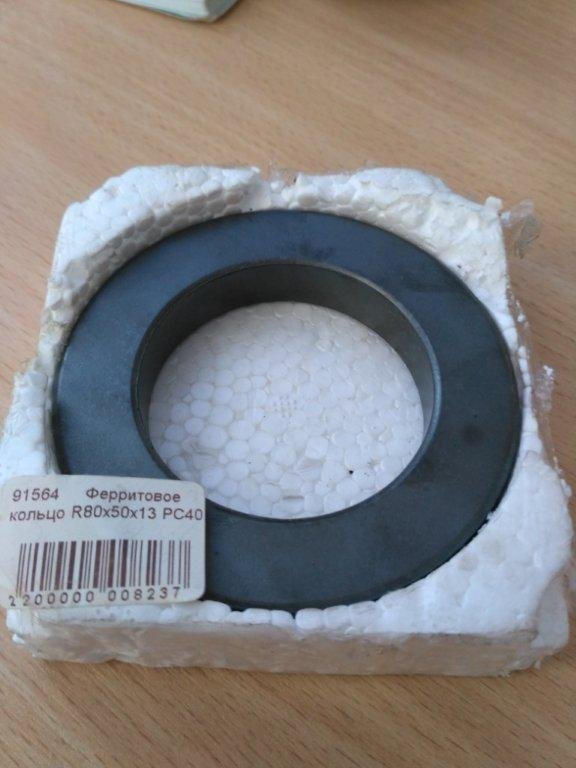

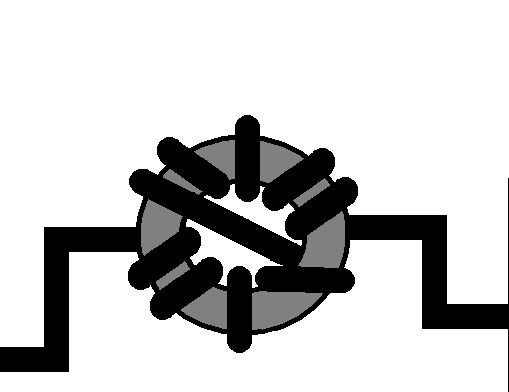

Для уменьшения влияния электромагнитных помех на фидер на вход кабеля в помещение был установлен запорный дроссель:
Z Дроссель.jpg
Намотка 7-10 витков, кабель у меня RG-174.
По приему. Ввиду не очень хорошего места по приему, антенна у меня заработала в горизонтальной поляризации, балкон находится как бы в колодце. Хотя у Хайо и некоторых других пользователей антенны она работала вертикально. После сборки первоначальной отладки антенны путем поиска было найдено доступное для установки место за балконом с наилучшим приемом.

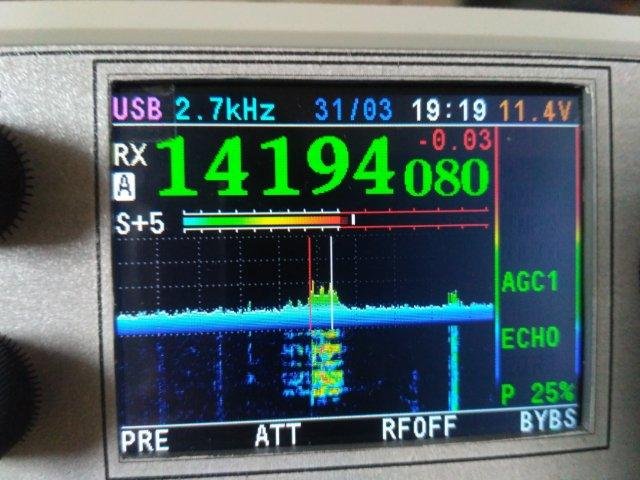

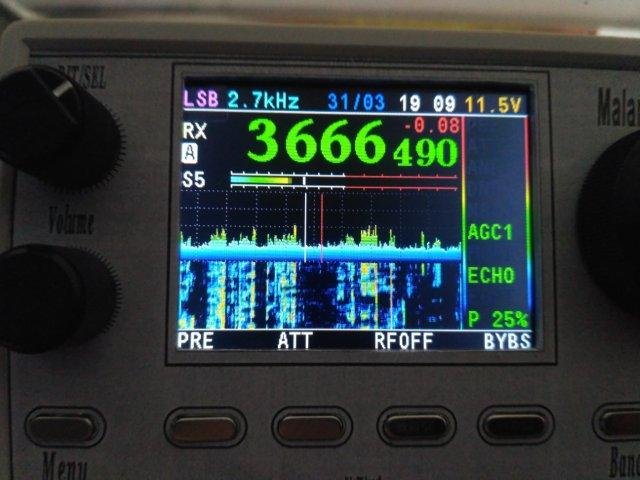

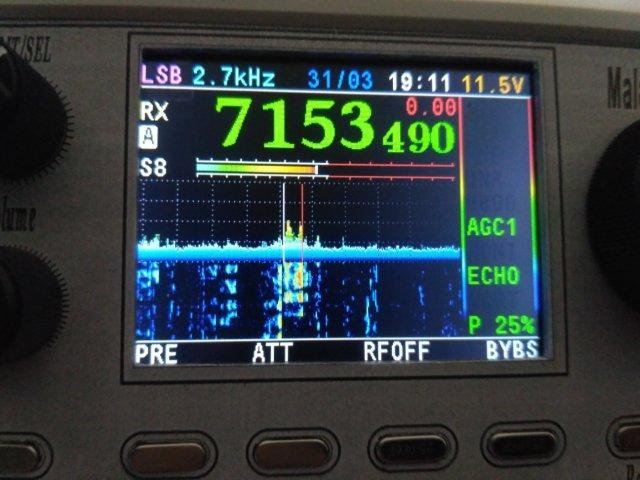

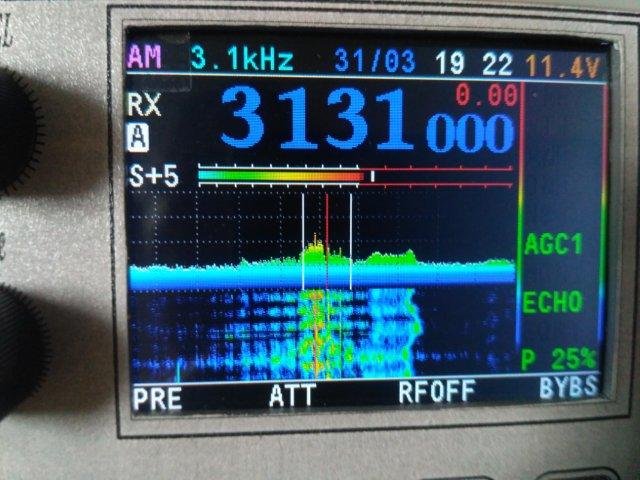

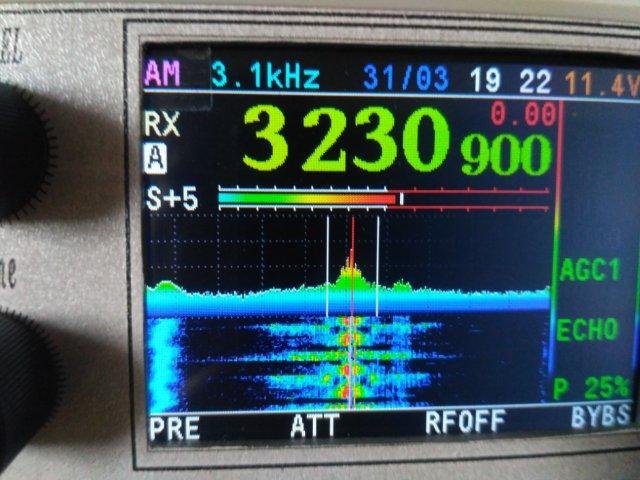

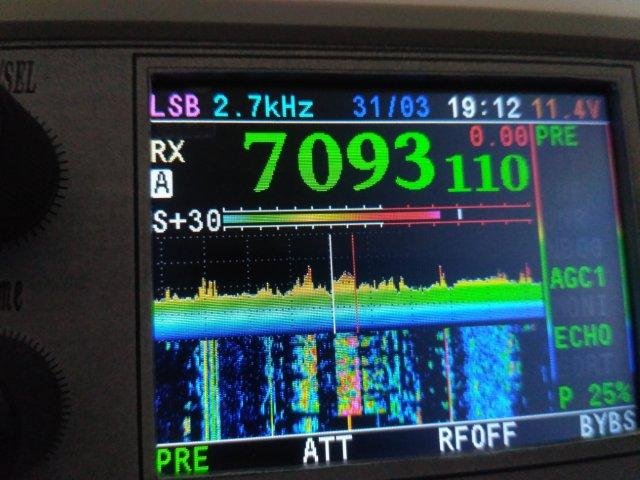

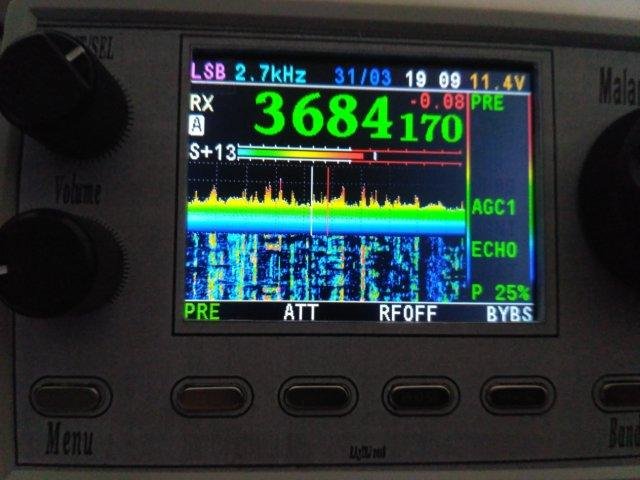

Несколько фото приема на автономный SDR:


Sergey_N
Сообщения: 38
Зарегистрирован: 16 окт 2019, 11:20
Город: Ростов-на-Дону
Благодарил (а): 2 раза
Поблагодарили: 8 раз

Активная антенна "Швабра" разработки Хайо

Сообщение Sergey_N » 16 мар 2020, 14:43

Немного видео по работе антенны
phpBB [video]

Sergey_N
Сообщения: 38
Зарегистрирован: 16 окт 2019, 11:20
Город: Ростов-на-Дону
Благодарил (а): 2 раза
Поблагодарили: 8 раз

Активная антенна "Швабра" разработки Хайо

Сообщение Sergey_N » 16 мар 2020, 15:09

Длинна двух усов, понятно, что они должны быть одинаковой длинны, подбирается индивидуально, в зависимости от помеховой обстановки и условий приема. У меня получились по 60 см. Материал - медная шинка примерно 1 см*0,3 см. Можно поэкспериментировать с более объемными приемными элементами, народ ставил тарелки, трубки и т.п.

Аватара пользователя
R4YAE
Сообщения: 263
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 32 раза
Поблагодарили: 131 раз

Активная антенна "Швабра" разработки Хайо

Сообщение R4YAE » 16 мар 2020, 15:19

Слава Богу помеховая обстановка у меня приемлемая, и полноразмерный диполь на 80-ке шумит менее чем на 5 баллов. Не представляю, как люди мучаются в многоквартирных домах или рядом с промышленными установками..

jekab
Сообщения: 7
Зарегистрирован: 15 ноя 2019, 22:15
Поблагодарили: 3 раза

Активная антенна "Швабра" разработки Хайо

Сообщение jekab » 23 мар 2020, 15:45

Sergey_N
Если вас не затруднит написать ёмкости индуктивностей .
Не могу понять "µГн " или "nH .И значения конденсаторов ( 0u1 )

Аватара пользователя
R4YAE
Сообщения: 263
Зарегистрирован: 13 окт 2019, 22:08
Откуда: Чувашия
Позывной: R4YAE
Благодарил (а): 32 раза
Поблагодарили: 131 раз

Активная антенна "Швабра" разработки Хайо

Сообщение R4YAE » 23 мар 2020, 16:29

jekab писал(а):
23 мар 2020, 15:45

Не могу понять "µГн " или "nH .И значения конденсаторов ( 0u1 )
u - означает микро. Для дросселей и катушек - это микрогенри, для конденсаторов микрофарад. Конденсатор 0u1 = 0,1мкФ, дроссель 8m2 = 8,2 миллигенри.
Вместо резисторов R3 и R8 в фильтрах-пробках должны быть конденсаторы. Дроссели 47мкГн и 8,2мГн, а так же других номиналов, соединённых последовательно, на плате нужно располагать именно в такой последовательности. У дросселей малой индуктивности маленькая собственная ёмкость, поэтому подключаться к ВЧ цепи они должны первыми.

jekab
Сообщения: 7
Зарегистрирован: 15 ноя 2019, 22:15
Поблагодарили: 3 раза

Активная антенна "Швабра" разработки Хайо

Сообщение jekab » 23 мар 2020, 20:39

Плата.
Плата Швабра.rar
(44.66 КБ) 44 скачивания

RA6M
Сообщения: 41
Зарегистрирован: 13 окт 2019, 21:42
Благодарил (а): 4 раза
Поблагодарили: 12 раз

Активная антенна "Швабра" разработки Хайо

Сообщение RA6M » 24 мар 2020, 20:54

R4YAE писал(а):
16 мар 2020, 15:19
Не представляю, как люди мучаются в многоквартирных домах или рядом с промышленными установками..
У меня в городе, на 80 метрах уровень рёва 59+20. Слышно вечером всего 1-2 станции :(
Иногда думал, что возбуждается трансивер. Поехал на позицию, подключил трансивер. Всё нормально принимает.
В квартире полностью отключал все эл. приборы. не помогает.

Sergey_N
Сообщения: 38
Зарегистрирован: 16 окт 2019, 11:20
Город: Ростов-на-Дону
Благодарил (а): 2 раза
Поблагодарили: 8 раз

Активная антенна "Швабра" разработки Хайо

Сообщение Sergey_N » 02 апр 2020, 14:33

R4YAE писал(а):
23 мар 2020, 16:29
дроссель 8m2 = 8,2 миллигенри
Вместо этих индуктивностей можно поставить резисторы 100к -150к, если есть трудности с их приобретением.
