Найдено 9 результатов

R7KBI
14 июн 2020, 20:07
Форум: SDR трансиверы
Тема: SDR "Malamute" 100W версия
Ответы: 10
Просмотры: 3613

SDR "Malamute" 100W версия

Привет всем любителям МАЛАМУТА. 100 Вт версия переклткается во многих узлах с 3-х платной. Кто может мне подсказать: на 4 и 5 выводы микросхемы SI5351 поступает управление DDS SCK и DDS IOUPD. На схеме через "бусины" FB3 FB2. На плате место для них НЕ предусмотренно ( у меня в частности на платах )...
R7KBI
07 апр 2020, 20:58
Форум: SDR трансиверы
Тема: SDR "Malamute" 3-х платная версия
Ответы: 20
Просмотры: 11402

SDR "Malamute" 3-х платная версия

R2DWS, Да верно
R7KBI
07 апр 2020, 19:49
Форум: SDR трансиверы
Тема: SDR "Malamute" 3-х платная версия
Ответы: 20
Просмотры: 11402

SDR "Malamute" 3-х платная версия

R2DWS, так это ERA микросхема УВЧ
R7KBI
06 апр 2020, 19:21
Форум: SDR трансиверы
Тема: SDR "Malamute" 3-х платная версия
Ответы: 20
Просмотры: 11402

SDR "Malamute" 3-х платная версия

R3LAA, Добрый вечер U12-13 это NE5532
R70 - 1k3
R69 - 240
Q1 - Это ключ включения УВЧ Если идет речь об основной плате
Q3 - уточните на какой плате ?
R7KBI
02 апр 2020, 14:43
Форум: SDR трансиверы
Тема: SDR "Malamute" 3-х платная версия
Ответы: 20
Просмотры: 11402

SDR "Malamute" 3-х платная версия

Приветствую всех участников форума. Собранный на этих платах трансивер трудится успешно ,уже длительный срок. К Антону будет просьба и пожелание по плате лицевой панели версии под 2,8 дисплей. Дорожку идущую на вход усилителя нч и регулятор громкости переразвести ,убрав ее от цифровых шин дисплея. ...
R7KBI
01 апр 2020, 11:06
Форум: SDR трансиверы
Тема: SDR "Malamute" 3-х платная версия
Ответы: 20
Просмотры: 11402

SDR "Malamute" 3-х платная версия

2020-04-01_10-55-18.png Трансивер работает в режимах AM/FM/SSB/CW (имеет встроенный электронный ключ) прием/передача 0.5..30 мГц ( ограничено полосовыми и НЧ фильтром ). Имеет 8 SSB, 8 CW и 8AM/FM фильтров устанавливаемых через меню пользователя. Выключаемые предусилитель и два аттенюатора, парамет...
R7KBI
01 апр 2020, 10:45
Форум: SDR трансиверы
Тема: SDR "Malamute" 100W версия
Ответы: 10
Просмотры: 3613

SDR "Malamute" 100W версия

Схему, сборочный чертеж, и другую документацию добавлю чуть позже.
R7KBI
01 апр 2020, 10:43
Форум: SDR трансиверы
Тема: SDR "Malamute" 100W версия
Ответы: 10
Просмотры: 3613

SDR "Malamute" 100W версия

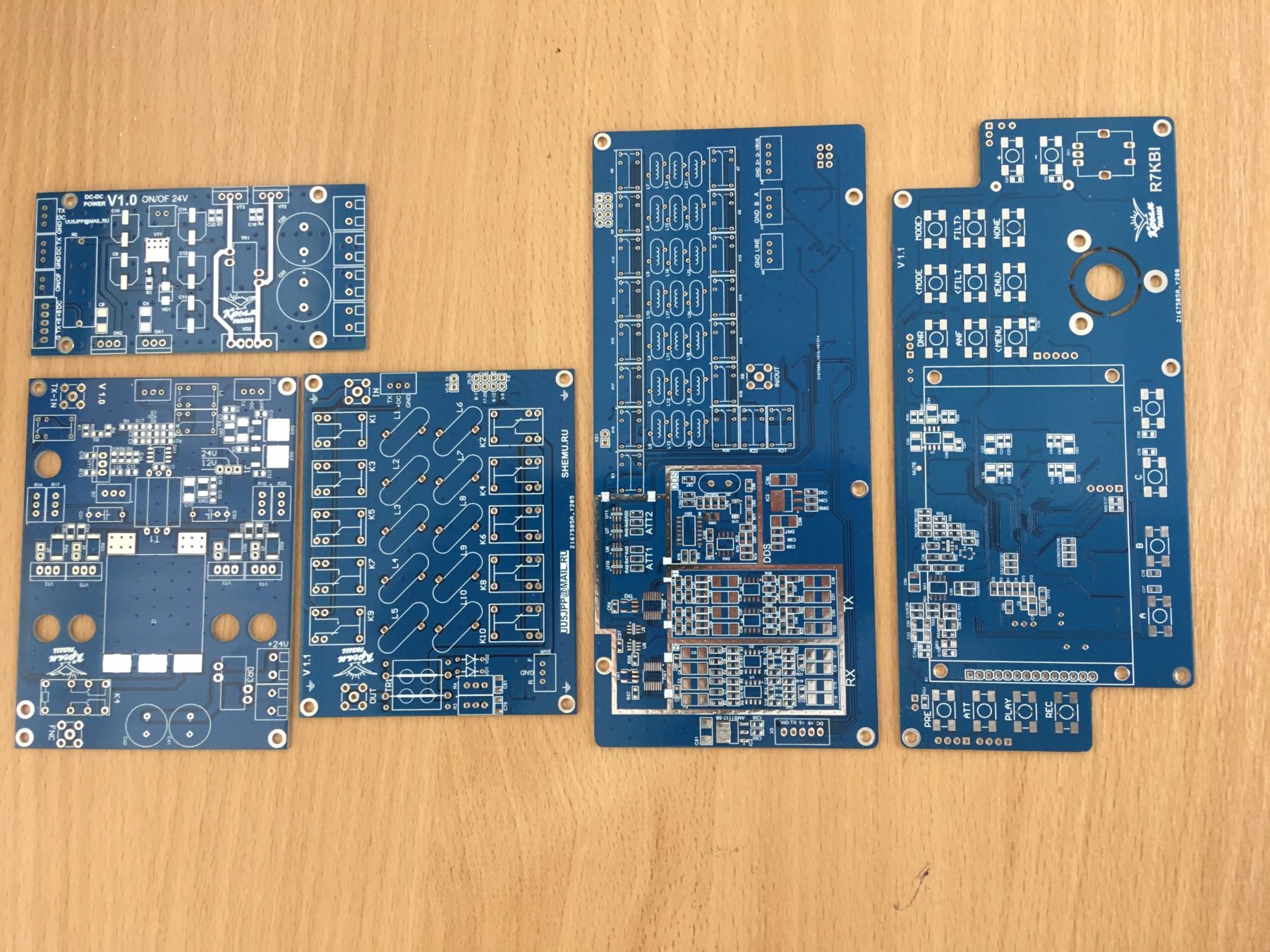

Пока что есть задержки поставки печатных плат из Китая, из-за COVID-19
phpBB [video]
R7KBI
01 апр 2020, 10:36
Форум: SDR трансиверы
Тема: SDR "Malamute" 100W версия
Ответы: 10
Просмотры: 3613

SDR "Malamute" 100W версия

100w.jpeg Трансивер работает в режимах AM/FM/SSB/CW (имеет встроенный электронный ключ) прием/передача 0.5..30 мГц ( ограничено полосовыми и НЧ фильтром ). Имеет 8 SSB, 8 CW и 8AM/FM фильтров устанавливаемых через меню пользователя. Выключаемые предусилитель и два аттенюатора, параметры которых зав...
